DVP-SV


Основные характеристики контроллера DVP28SV аналогичны серии EH:
  • высокое быстродействие - 0,24 мкс/базовую;
  • память программы – 16 тыс. шагов;
  • возможность расширения до 512 дискретных входов/выходов;
  • 4 высокоскоростных импульсных выхода (200кГц) и 2 высокоскоростных аппаратных счетчика (200кГц) для управления движением по 2-м координатам, и т.д.

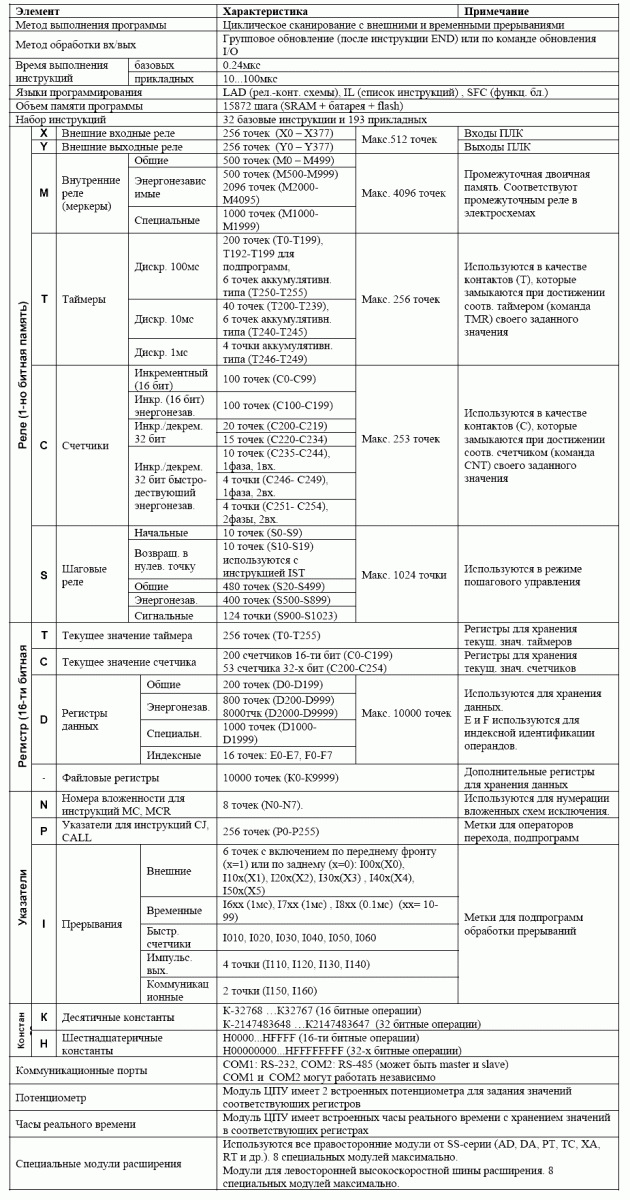

Технические характеристики

Модель
Напряжение_питания
Дискретные_входы
Дискретные_выходы
Число
Тип
Число
Тип
DVP28SV11R  DVP28SV11T
24VDC
16
DC (PNP или NPN)
12
Реле Транзистор
  4 канала высокоскоростных импульсных выходов
  • 2 группы (Y0, Y1) (Y2, Y3) двухфазных (A, B) импульсных выходов до 200кГц.
  • 2 импульсных выхода (Y4, Y6) с частотой до 200кГц.

4 аппаратных высокоскоростных счетчика

Общие
Аппаратные
1 фаза 1 вход
1 фаза 1 вход
1 фаза 2 входа
 2 фазы 2 входа
Кол-во счетчиков
Макс.._частота
Кол-во счетчиков
Макс._частота
Кол-во счетчиков
Макс.._частота
Кол-во счетчиков
Макс.._частота
6
 1 0 кГц
 4(2/2)
200 кГц/ 20кГц
4(2/2)
 200 кГц/ 20кГц
4(2/2)
 200 кГц/ 30кГц
