Эмулятор печи ОВЕН ЭП10

Метрология и Автоматизация: Приборы для тестирования и настройки: эмулятор печи ОВЕН ЭП10.Предназначен для проведения экспериментов в процессе наладочных работ c применением терморегуляторов. ЭП10 выступает в качестве объекта управления и представляет собой миниатюрную печь.

Основные функции
- ВСТРОЕННЫЙ НАГРЕВАТЕЛЬ мощностью 10 Вт
- ВСТРОЕННЫЙ ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ (термосопротивление ТСМ 50М)
- УПРАВЛЕНИЕ ВКЛЮЧЕНИЕМ НАГРЕВА от выходного элемента терморегулятора (э/м реле или симисторной оптопары)
- СВЕТОДИОДНАЯ ИНДИКАЦИЯ при включении нагрева
- УДОБНЫЙ КОРПУС с прозрачной крышкой для настенного крепления или размещения на столе

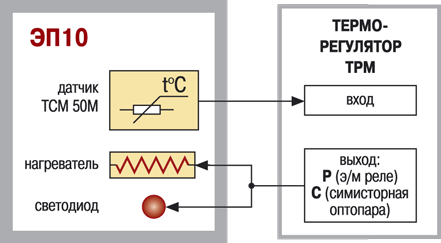

Функциональная схема

Эмулятор печи ОВЕН ЭП10. Функциональная схема.

Эмулятор печи ЭП10 можно использовать как в учебных целях, так и для проведения экспериментов
- При организации лабораторных работ в учебных заведениях
- В составе стендов и демонстрационных макетов
- Для проверки корректности работы системы управления без подключения к реальному объекту и т. д.

Технические характеристики

Напряжение питания 220 В (±10 В) переменного тока
Потребляемая мощность не более 10 Вт
Тип встроенного измерителя температуры ТСМ 50М
Максимальная допустимая рабочая температура 125 °С
Тип корпуса Н1
Габаритные размеры 145х105х65 мм
Степень защиты корпуса IP20

Условия эксплуатации

Температура окружающего воздуха +1...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при +25 °С) не более 80 %

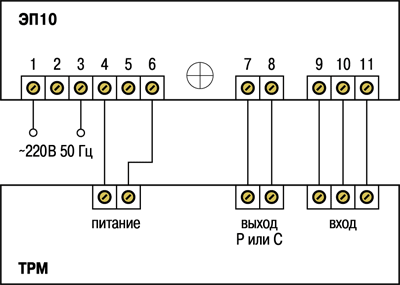

Схема подключения

Схема подключения ЭП10 к терморегулятору
