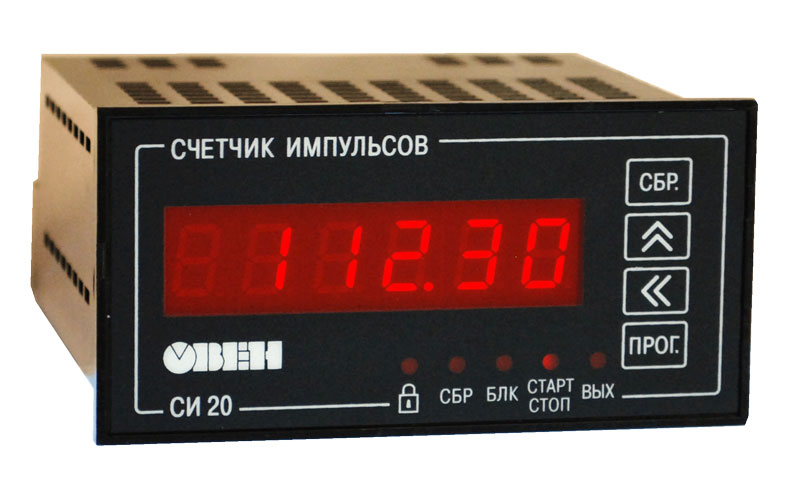

Счетчик импульсов ОВЕН СИ20.

Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С .
К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.

Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.).
Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и т.п.

---------------------------------------------------------------------------

Цифровой счетчик импульсов будет выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные функциональные возможности

- ПРЯМОЙ СЧЕТ ИМПУЛЬСОВ, поступающих от подключенных к прибору датчика
- ПЕРЕВОД КОЛИЧЕСТВА ИМПУЛЬСОВ В РЕАЛЬНЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ продукции
- ВЫБОР ПОЗИЦИИ ДЕСЯТИЧНОЙ ТОЧКИ
- КОЭФФИЦИЕНТ МАШТАБИРОВАНИЯ
- ДВА РЕЖИМА РАБОТЫ ВЫХОДНЫХ УСТРОЙСТВ: «ДОЗАТОР», «СИГНАЛИЗАТОР»
- ЧЕТЫРЫЕ ДИСКРЕТНЫХ ВХОДА для организации счета и реализации функций старт\стоп, блокировка, сброс
- УНИВЕРСАЛЬНЫЕ ВХОДЫ, позволяющие работать с датчиками PNP\NPN типа, сухим контактом
- ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ датчиков –24В
- УПРАВЛЕНИЕ НАГРУЗКОЙ с помощью ОДНОГО выходного устройства
- СОХРАНЕНИЕ РЕЗУЛЬТАТОВ СЧЕТА при отключении питания
- ПРОГРАММИРОВАНИЕ С КНОПОК на лицевой панели
- ПОЛНОЕ СООТВЕТСТВИЕ ТРЕБОВАНИЯМ ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А

Технические характеристики
Прибор имеет встроенный УНИВЕРСАЛЬНЫЙ ИСТОЧНИК ПИТАНИЯ, что позволяет прибору работать как от сети с напряжением питания 90...246 В переменного тока, так и от сети постоянного тока 24В
Один 6-ти разрядный цифровой индикатор
Максимальная частота счета входных импульсов до 2,5 КГц

Техничекские характеристики

Наименование	Значение
Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В	от 10,5 до 30
Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В, частота, Гц	от 90 до 264 от 47 до 63
Максимальная потребляемая мощность, не более, ВА	5
Частота входных импульсов	2500
Длительность входных импульсов, мкс, не менее	200
Диапазон значения множителя	0,00001...99999
Частота входного фильтра	1…2500
Номинальное напряжение питания датчиков, В	24
Нестабильность напряжения питания датчиков, %	10
Максимальный ток нагрузки источника питания датчиков, мА, не более	50
Количество разрядов цифрового индикатора	6
Габаритные размеры прибора:
– настенный (Н)	130×105×65, Щитовой Щ1 96×96×65,
– щитовой (Щ2)	96×48×100
Степень защиты корпуса	Настенный-IP44, Щитовой-IP54
Масса, кг, не более	1
Средний срок службы, лет, не менее	8
Межповерочный интервал, лет	2

Условия эксплуатации счетчика импульсов ОВЕН СИ20

- Закрытые взрывобезопасные помещения без агрессивных паров и газов
- Температура окружающего воздуха от -20 до +70 °С
- Верхней предел относительной влажности 95% при 35 °С без конденсации влаги
- Атмосферное давление от 84…106,7 кПа
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

Условия эксплуатации

Прибор эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 20 до 70 °С.

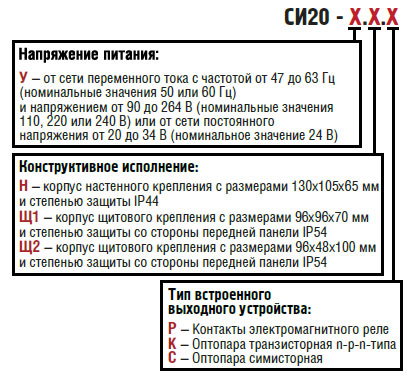

Модификации

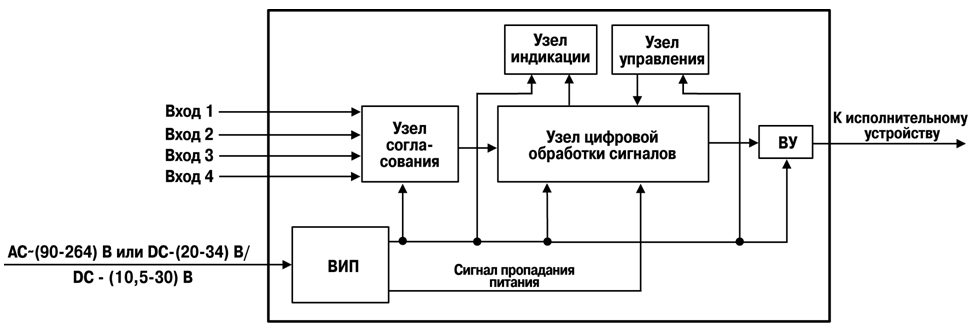

Функциональная схема прибора

Функциональная схема прибора

Прибор имеет четыре независимых дискретных входа для подключения внешних управляющих сигналов. Узел согласования осуществляет функцию преобразования уровней входных сигналов. Обработанные им сигналы поступают в узел цифровой обработки, где происходит фильтрация входных сигналов, подсчет подаваемых на входы прибора импульсов, перевод значения счётчика в значение физическую величину, сравнение с уставкой значения сигнала перед его выдачей его в узел индикации, а так же формирование сигналов управления ВУ в соответствии с заданным алгоритмом.
Узел управления включает в себя кнопки для ввода параметров прибора. Узел индикации служит для отображения результатов измерения или параметров настройки прибора на семисегментных индикаторах и состояний счетчика с помощью светодиодных единичных индикаторов.
Выходное устройство управления может быть выполнено в виде электромагнитного реле, транзисторной оптопары или оптосимистора. Оно используются для управления нагрузкой (включения/выключения) непосредственно или через более мощные управляющие элементы, такие как пускатели, твердотельные реле, тиристоры или симисторы. ВУ имеет гальваническую развязку от схемы прибора.

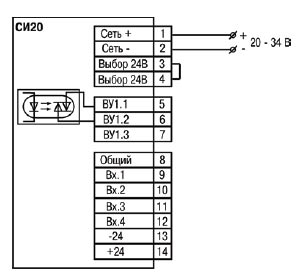

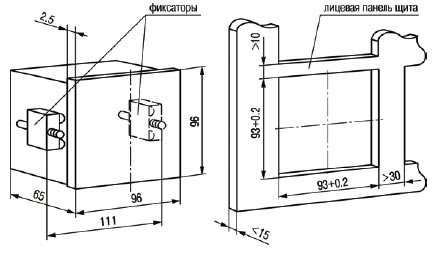

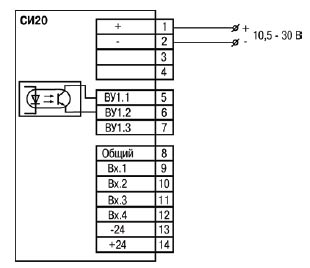

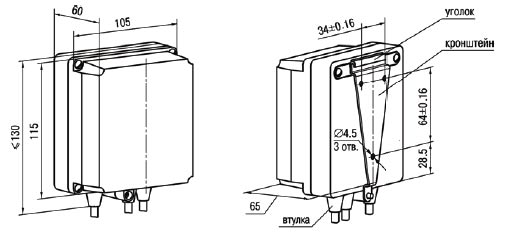

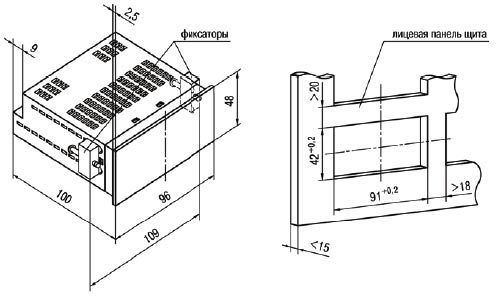

Габаритные и установочные размеры
