Микропроцессорное реле времени УТ24 используется в качестве программного автомата для управления синтезом веществ, сушильными, гальваническими и другими сложными технологическими процессами.
Позволяет организовать запуск и остановку оборудования, контролировать до 30 различных временных процессов.

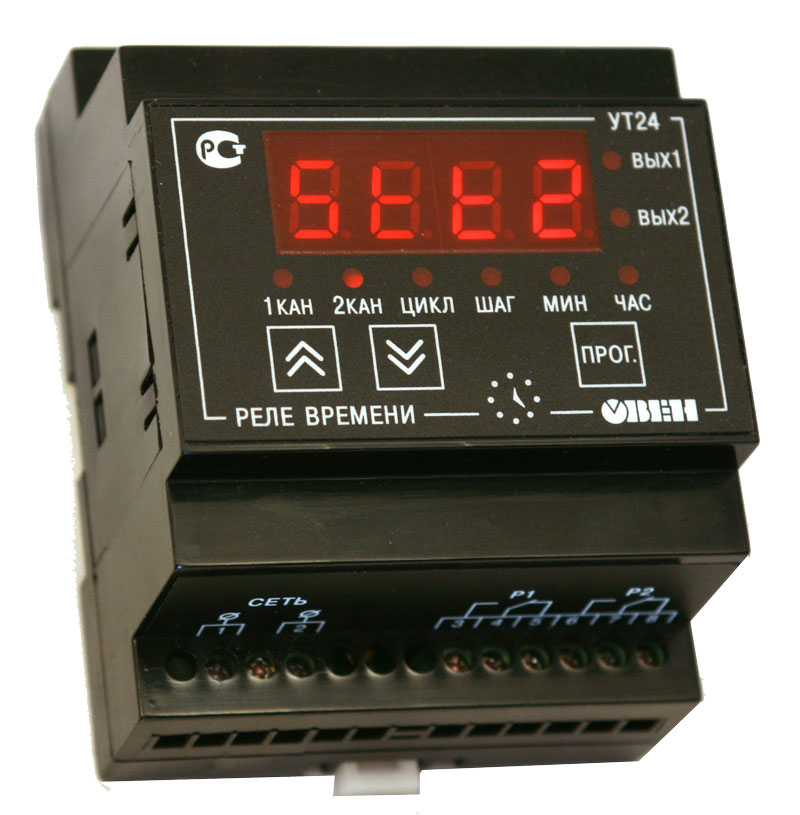

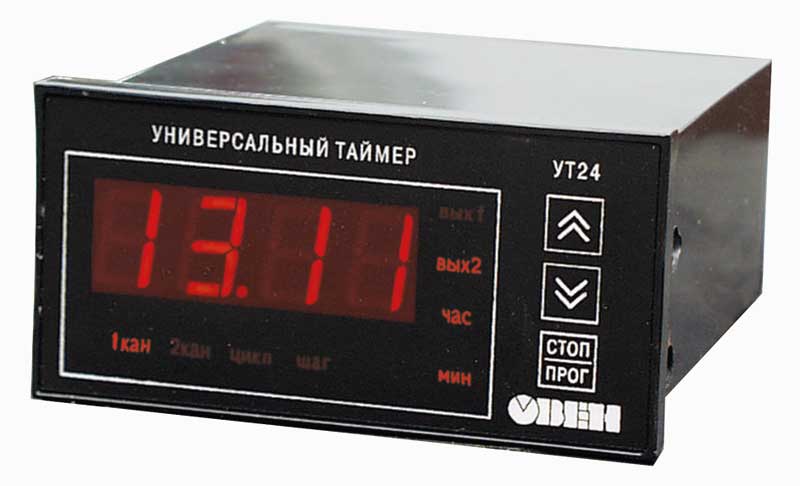

Прибор выпускается в корпусах 4-х типов: настенном Н и щитовых Щ1 Щ2 Din-реечный.
Функциональные возможности реле времени ОВЕН УТ24
- ДВА НЕЗАВИСИМЫХ ТАЙМЕРА для формирования двух независимых программ управления исполнительными механизмами
- ДВЕ ПРОГРАММЫ ИЗ КОНЕЧНОГО ИЛИ БЕСКОНЕЧНОГО ЧИСЛА ЦИКЛОВ по 1...30 шагов (каждый шаг задает включение/выключение исполнительного механизма)
- ШЕСТЬ РЕЖИМОВ ПЕРЕЗАПУСКА ТАЙМЕРОВ
- ПОДКЛЮЧЕНИЕ ТРЕХ ВНЕШНИХ УСТРОЙСТВ для запуска, остановки, временной блокировки или сброса программы таймера
- ИНДИКАЦИЯ ВРЕМЕНИ, ЧИСЛА ЦИКЛОВ ИЛИ ЧИСЛА ШАГОВ, оставшихся до окончания программы
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ ТЕКУЩИХ ЗНАЧЕНИЙ ПАРАМЕТРОВ ПРОГРАММЫ при отключении питания
- ЗАЩИТА ПАРАМЕТРОВ от несанкционированного доступа

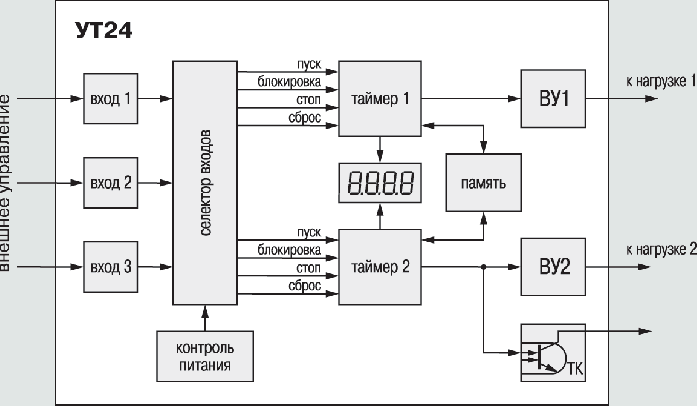

Функциональная схема прибора
Выходные устройства для управления исполнительными механизмами
В УТ24 устанавливаются два однотипных выходных устройства (ВУ1 и ВУ2):
- э/м реле 8 А 220 В;
- оптотранзисторные ключи 200 мА 50 В;
- оптосимисторы 50 мА 300 В.
Сигналы управления ВУ имеют гальваническую развязку от схемы прибора. Сигнал с выхода 2-го таймера дублируется транзисторной оптопарой с открытым коллектором.
Таймеры. Программа управления исполнительными механизмами
УТ24 включает в себя два независимых таймера, для каждого из которых можно задать свою программу.
Программа представляет собой повторяющуюся заданное число раз последовательность импульсов (циклов). Пользователь может задать как ограниченное количество повторов от 1 до 9999, так и бесконечное.
Цикл состоит из набора шагов. Для каждого шага задается длительность импульса и длительность паузы (т. е. время включения и выключения ВУ). Цикл может содержать от 1 до 30 шагов.

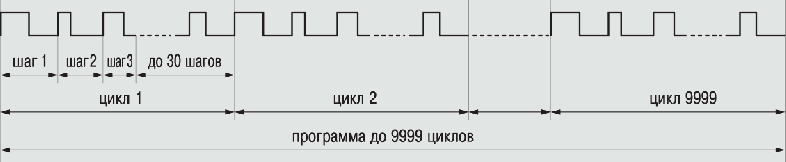

Временная диаграмма включения-выключения выходного устройства по программе, заданной для таймера |
Запуск и перезапуск таймеров
Таймеры могут запускаться автоматически (с задержкой или без нее) или с помощью внешних сигналов. По окончании выполнения программы таймеры могут:
- останавливаться в ожидании внешней команды;
- перезапускаться совместно;
- запускать друг друга по очереди в различных комбинациях.
В УТ24 существует 6 режимов перезапуска таймеров:

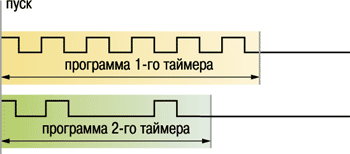

Режим 1. По окончании выполнения программы каждый таймер ожидает поступления внешнего сигнала. |

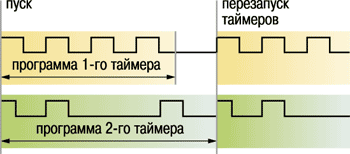

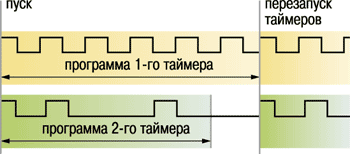

Режим 2. По окончании выполнения программы 1-м таймером запускаются оба таймера. |
Режим 3. По окончании выполнения программы 2-м таймером запускаются оба таймера. |

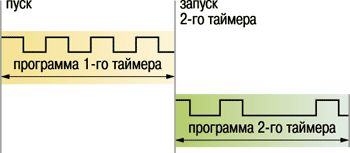

Режим 4. По окончании выполнения программы 1-м таймером происходит запуск (перезапуск) 2-го таймера. |

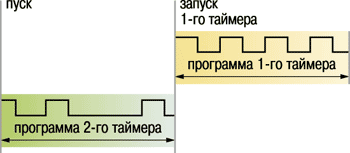

Режим 5. По окончании выполнения программы 2-м таймером происходит запуск (перезапуск) 1-го таймера. |

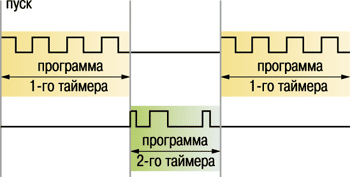

Режим 6. Поочередный запуск (перезапуск) таймеров: по окончании работы 1-го таймера запустится 2-й таймер, а по окончании работы 2-го таймера запустится 1-й таймер. |
Входы для внешнего управления таймерами
УТ24 имеет 3 входа для подключения внешних сигналов управления таймерами. Ко входам могут быть подключены:
- элементы или устройства, имеющие «сухой» контакт (кнопки, выключатели, герконы, реле и др.);
- бесконтактные оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n–p–n-типа; для питания датчиков на клеммник прибора выведено напряжение питания +24...30 В;
- другие типы датчиков с выходным напряжением высокого уровня, не превышающим +30 В, и низкого уровня, не превышающим 0,8 В.
Распределение входных управляющих сигналов между таймерами
Селектор входов распределяет 3 внешних входных сигнала между таймерами в виде 4-х сигналов управления «Пуск», «Стоп», «Блокировка» и «Сброс». УТ24 позволяет задать 7 возможных комбинаций «входы – управляющие сигналы» (состояний селектора входов).
Внешние сигналы управления таймерами
- Импульс «Пуск» запускает выполнение программы с начала или с места остановки.
- Активный уровень «Стоп» останавливает таймер. Возобновление выполнения программы осуществляется с места остановки при поступлении сигнала «Пуск» и при отсутствии активного уровня «Стоп».
- Активный уровень «Блокировка» останавливает выполнение программы на время его наличия. После его снятия программа возобновляет работу с места остановки.
- Импульс «Сброс» прекращает выполнение программы и возвращает ее в начало.
Контроль напряжения питания
При «аварийном» пропадании напряжения питания или его «провале» ниже минимального уровня текущие значения параметров выполняемой программы заносятся в энергонезависимую память прибора. После восстановления нормального уровня питающего напряжения прибор включается и сохраненные значения извлекаются из памяти.
-------------------------------------------------------
Функцию контроля питания пользователь при желании может отключить.

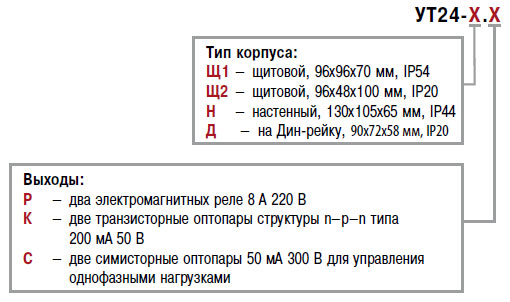

Модификации

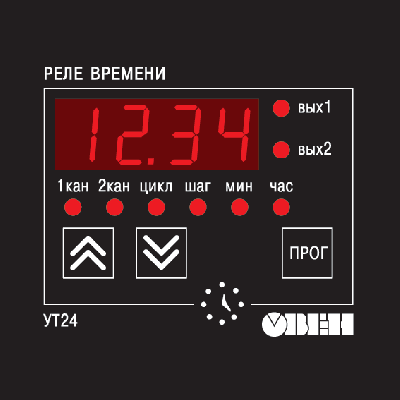

Элементы управления
Функции кнопок
Кнопка в режиме РАБОТА предназначена для переключения вывода на индикатор показаний первого таймера на показания второго и обратно. | |
Кнопка в режиме РАБОТА предназначена для переключения формата времени, выводимого на индикатор, а также для просмотра числа шагов, оставшихся до конца цикла, и количества циклов, оставшихся до конца программы. | |
Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора параметра и установки его значения. | |
Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, для установки значения параметра, записи его в энергонезависимую память прибора и выхода в режим РАБОТА. |
Показания индикаторов на лицевой панели
4-х разрядный цифровой индикатор |
Отображает по выбору пользователя: – оставшееся до окончания программы время; – оставшееся до конца выполнения программы число циклов; – оставшееся до окончания цикла число шагов. |
Светодиоды «Вых1», «Вых2» | Сигнализирует о том, что включено, соответственно, выходное устройство первого таймера, выходное устройство второго таймера. |
Светодиод «1кан» | На индикатор выводится информация о состоянии 1-го таймера. |
Светодиод «2кан» | На индикатор выводится информация о состоянии 2-го таймера. |
Светодиод «цикл» | На индикатор выводится информация о количестве оставшихся до конца программы циклов. |
Светодиод «шаг» | На индикатор выводится информация о количестве оставшихся до конца цикла шагов. |
Светодиод «мин» | В старшем разряде индикатора отображаются минуты. |
Светодиод «час» | В старшем разряде индикатора отображаются часы. |
Технические характеристики
Напряжение питания |
130...265 В перем. тока 80...310 В пост. тока |
Количество входов управления | 3 |
Напряж. низкого (активного) уровня на входах | 0...0,8 В |
Напряжение высокого уровня на входах | 2,4...30 В |
Максимально допустимый ток нагрузки | |
– электромагнитных реле | 8 А (220 В и cosϕ > 0,4) |
– транзисторных оптопар | 0,2 А (+50 В) |
– оптосимисторов | 50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц |
– дублирующего выхода второго канала | 30 мА при +30 В |
Количество таймеров | 2 |
Длительность временных интервалов | 0...99 ч 59 мин 59,9 с |
Дискретность установки длительности временных интервалов | 0,1 с |
Количество программируемых шагов в цикле | до 30 |
Количество циклов в программе или бесконечное | от 1 до 9999 |
Время задержки начала выполн. программы | 0...9 ч 59 мин 59,9 с |
Типы корпусов | Н, Щ1, Щ2 |
Условия эксплуатации
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 25 °С) | не более 80 % |
Схемы подключения

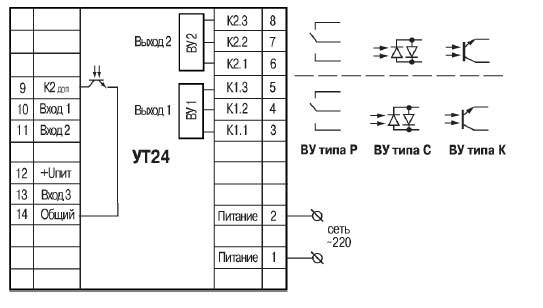

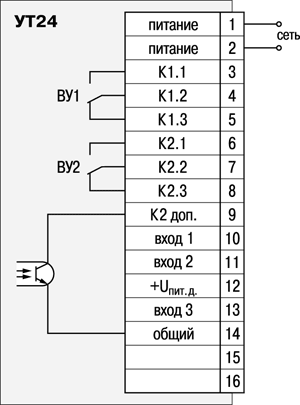

Схема подключения реле времени УТ24 с релейным выходом |

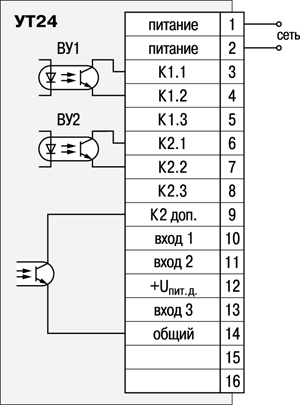

Схема подключения реле времени УТ24 с оптотранзисторным выходом |
Схема подключения реле времени УТ24 с оптосимисторным выходом |
Рисунок Б.4 – Схема подключения прибора в DIN-реечном исполнении корпуса |
