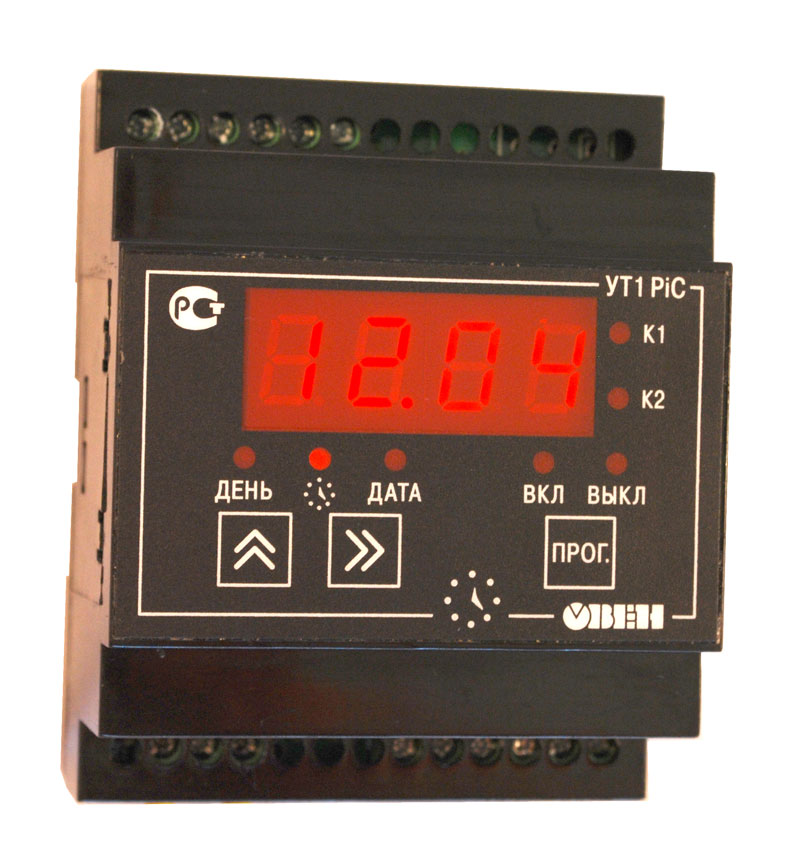

Универсальный таймер реального времени двухканальный ОВЕН УТ1

   Календарный таймер УТ1 предназначен для автоматического включения и выключения исполнительных механизмов в заданный момент времени.
Применяется для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток.

Прибор выпускается в корпусах 3-х типов: настенном Н, щитовых Щ1, Щ2 и на DIN-рейку.

Основные преимущества обновленного УТ1

Функциональные возможности

- АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ исполнительных механизмов в заданный момент времени
- ДВЕ НЕЗАВИСИМЫЕ ПРОГРАММЫ УПРАВЛЕНИЯ ДВУМЯ ВЫХОДНЫМИ РЕЛЕ, до 70 пар команд в каждой
- ЗАДАНИЕ ПЕРИОДИЧНОСТИ ИСПОЛНЕНИЯ для каждой команды: ежегодно, еженедельно или ежедневно (в порядке убывания приоритета)
- КОРРЕКЦИЯ ВЫПОЛНЕНИЯ КОМАНД ПО ВОСХОДУ И ЗАХОДУ СОЛНЦА, в зависимости от географической широты местности
- ВОЗМОЖНОСТЬ ПОДКЛЮЧЕНИЯ ВНЕШНИХ УСТРОЙСТВ БЛОКИРОВКИ КОМАНД
- ИНДИКАЦИЯ ТЕКУЩЕГО ВРЕМЕНИ И ДАТЫ ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
- ЗАЩИТА ПАРАМЕТРОВ от несанкционированного доступа

Функциональная схема прибора

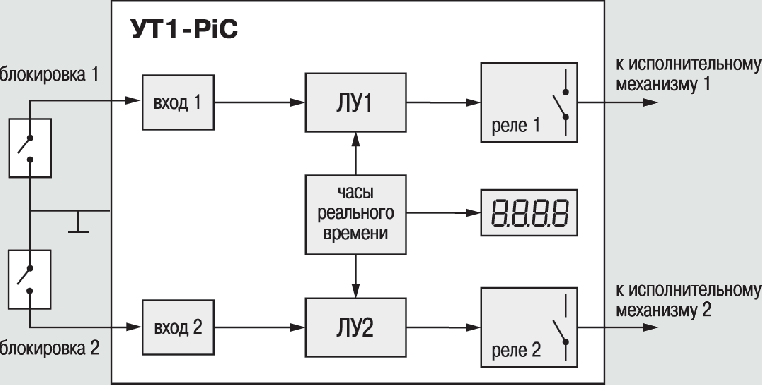

Функциональная схема УТ1-PiC

ЛУ1, ЛУ2 – логические устройства.

Логические устройства синхронизированы с часами и служат для формирования команд включения-выключения выходных реле.
УТ1-PiC имеет два выходных реле 8 А 220 В для управления исполнительными механизмами.

Две независимые программы включения/выключения выходных реле

Пользователь может задать 2 независимые программы для двух логических устройств.
Программа каждого ЛУ включает в себя до 70 пар команд, задающих время включения и выключения выходных реле. Для каждой команды пользователь может задавать периодичность ее исполнения:
- ежедневное – каждый день в указанное время;
- еженедельное – в указанный день недели;
- ежегодное – в указанный день года, например, особые режимы для праздничных дней.
При этом ежегодные команды имеют высший приоритет исполнения, т. е. в указанный день года данная команда будет исполняться вместо еженедельной или ежедневной. В свою очередь, еженедельная команда имеет приоритет над ежедневной.

Управляющие входы для блокировки команд

Каждая команда программы может быть заблокирована с помощью внешнего устройства, подключенного к управляющему входу (1 или 2).
Ко входам блокировки могут быть подключены механические контакты, кнопки, герконы, а также оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n-p-n-типа.

Программируемые параметры

Перед началом работы необходимо задать следующие параметры:
- параметры работы каждого логического устройства;
- опорную дату (дату начала работы);
- географическую широту местности для коррекции по восходу и заходу солнца.

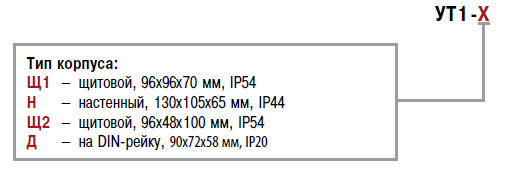

Модификации

Элементы управления

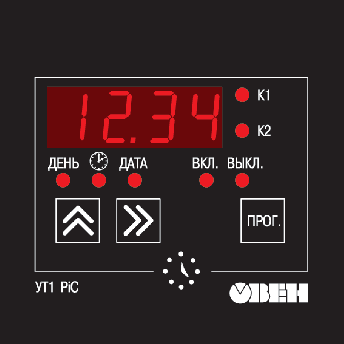

Показания индикаторов на лицевой панели

4 х разрядный цифровой индикатор	В режиме РАБОТА отображает текущее время в часах и минутах.
Светодиоды «К1» и «К2»	В режиме РАБОТА отображают состояние реле 1 и 2.
Светодиод «ВКЛ»	В режиме ПРОГРАММИРОВАНИЕ засвечивается при установке времени включения выходных устройств.
Светодиод «ВЫКЛ»	В режиме ПРОГРАММИРОВАНИЕ засвечивается при установке времени выключения выходных устройств.
Светодиоды «ДЕНЬ»,, "ДАТА"	Включаются в режиме ПРОГРАММИРОВАНИЕ, соответственно, при установке дня недели, времени и даты выполнения команды.

Функции кнопок

	При нажатии и удержании кнопки в режиме РАБОТА на индикатор выводятся календарное число и месяц года.
	При нажатии и удержании кнопки в режиме РАБОТА на индикатор выводится порядковый номер дня недели – 1 (понедельник), 2 (вторник) и т. д., а также две последние цифры года. В режиме ПРОГРАММИРОВАНИЕ кнопкой циклически меняют содержимое выделенного разряда.
	Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, выхода из него и перемещения по строкам программы.

Технические характеристики

Условия эксплуатации

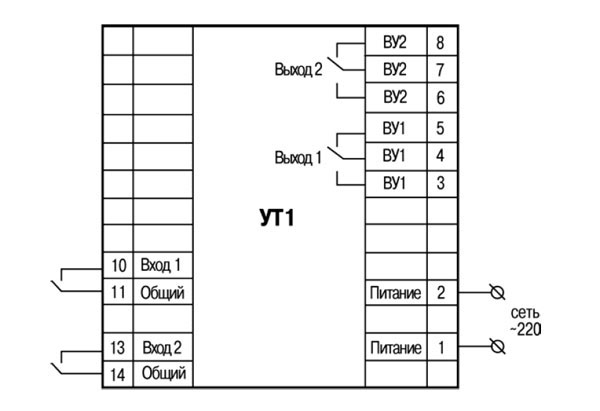

Схемы подключения

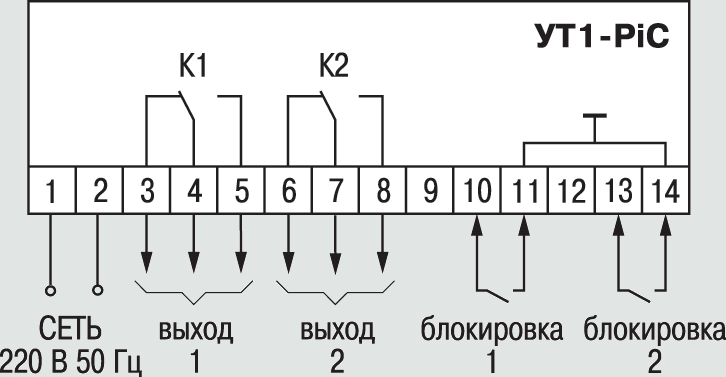

Схема подключения прибора в DIN-реечном исполнении корпуса
