Блок управления средне- и низкотемпературными холодильными машинами ОВЕН ТРМ961

 Предназначен для применения в недорогих морозильных установках, холодильных прилавках, моноблоках и другом торговом и промышленном холодильном оборудовании, имеет возможность подключения внешнего устройства аварийного сигнала.

---------------------------------------------------

ТРМ961 выпускается в щитовом корпусе типа Щ3, степень защиты со стороны лицевой панели IP54.

Функциональные возможности

• ПОДДЕРЖАНИЕ ЗАДАННОЙ ТЕМПЕРАТУРЫ В КАМЕРЕ
• РЕЖИМ НАБОРА ХОЛОДА
• ВОЗМОЖНОСТЬ ОТТАЙКИ путем периодического останова компрессора
• ДВА СПОСОБА ОТСЧЕТА ВРЕМЕНИ МЕЖДУ ОТТАЙКАМИ:

– по времени;

– по времени наработки компрессора (Digifrost).

• ПОДКЛЮЧЕНИЕ ВНЕШНЕЙ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
• ЗАЩИТА КОМПРЕССОРА от частых запусков
• ЗАЩИТА ПАРАМЕТРОВ от несанкционированных изменений

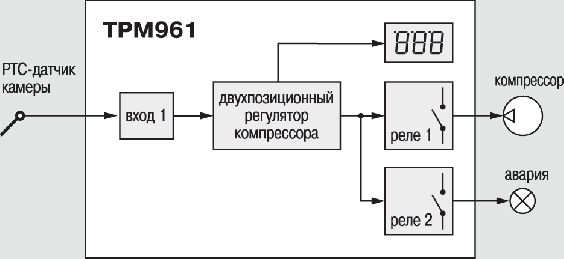

Функциональная схема прибора

Измерение температуры в камере

Ко входу ТРМ961 подключается Positive Temperature Coefficient (PTC) датчик для измерения температуры в камере. Подключение датчика осуществляется по двухпроводной схеме.

Выходные управляющие реле

ТРМ961 имеет 2 выходных реле:
- реле 1 управляет по двухпозиционному закону компрессором,
- реле 2 используется для подключения внешней аварийной сигнализации.

Режимы работы

Режим ТЕРМОСТАТ. Поддержание заданной температуры в камере

Температурный режим в камере определяют параметры SP (Set Point – контрольная точка) и diF (дифференциал).
Для поддержания температуры в камере ТРМ961 управляет работой компрессора.
Компрессор запускается, когда температура в камере превышает значение SP+diF, и отключается, когда температура вновь снижается до значения контрольной точки.

Оттайка холодильной камеры

ТРМ961 периодически производит оттайку холодильной камеры путем отключения компрессора.
Интервал между двумя оттайками можно отсчитывать двумя способами:
- просто по времени (1...99 ч);
- по времени наработки компрессора (режим Digifrost).

При необходимости оттайку можно запустить вручную, нажав кнопку  на лицевой панели прибора.

Режим НАБОР ХОЛОДА

Режим НАБОР ХОЛОДА предназначен для быстрого охлаждения камеры, заполненной новым (теплым) продуктом.
Пользователь задает время набора холода 1...24 ч, в течение которого компрессор принудительно включен. Можно задать также задержку оттайки после набора холода. По окончании оттайки прибор автоматически переходит в режим ТЕРМОСТАТ.

Особенности первого запуска ТРМ961

При подаче питания поведение ТРМ961 зависит от заданных пользователем установок:
- производится первая оттайка через 30 с после запуска;
- сразу после подачи питания прибор работает в режиме ТЕРМОСТАТ, время до первой оттайки равно интервалу между двумя оттайками.
- после запуска компрессор заданное время остается выключенным (во избежание пусковых перегрузок), после чего прибор переходит в режим ТЕРМОСТАТ.

Режим ТРЕВОГА. Работа ТРМ961 при выходе из строя датчика

Режим ТРЕВОГА включается:
при выходе температуры в камере за заданные границы;
при выходе из строя датчика.
При включении режима ТРЕВОГА срабатывает реле 2, управляющее внешней аварийной сигнализацией. На цифровом индикаторе появляется аварийное сообщение.
При выходе из строя датчика камеры управление компрессором продолжается, но в аварийном режиме, когда время включения и время выключения компрессора жестко определены.

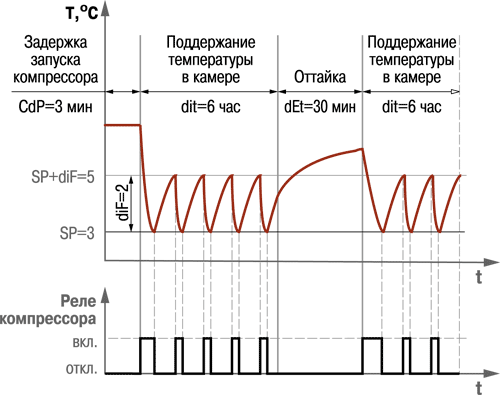

Пример работы ТРМ961 в режиме ТЕРМОСТАТ: график изменения температуры в камере и временная диаграмма работы реле компрессора (для значений параметров, установленных по умолчанию на заводе-изготовителе)

Элементы управления

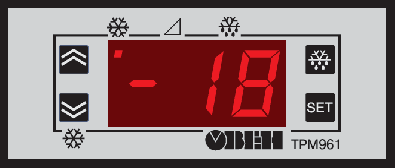

Точки на цифровом индикаторе используются как светодиоды состояния

	Постоянной засветкой сигнализирует о включении компрессора, мигающей – о включении задержки запуска компрессора.
	Постоянной засветкой сигнализирует о включении рижима НАБОР ХОЛОДА, мигающей –о задержке оттайки после окончания набора холода.
	Постоянной засветкой сигнализирует о включении оттайки.

Назначение кнопок

	Нажатие и удержание кнопки в течение 6 с в режиме ТЕРМОСТАТ включает оттайку. На время нажатия на индикатор выводится время, оставшееся до окончания текущего режима работы.
	Кнопка в режиме ТЕРМОСТАТ: кратковременное нажатие – редактирование значения SP, длительное нажатие (> 5 с) – вход в режим ПРОГРАММИРОВАНИЕ, в котором используется для вывода значения выбранного параметра или для записи измененного значения в память.
	Кнопка в режиме ПРОГРАММИРОВАНИЕ предназначена для выбора программируемого параметра или увеличения его значения.
	Кнопка предназначена для перехода из режима ТЕРМОСТАТ в режим НАБОР ХОЛОДА. В режиме ПРОГРАММИРОВАНИЕ – для выбора программируемого параметра или уменьшения его значения.

3 х разрядный цифровой индикатор

В режиме ТЕРМОСТАТ используется для вывода измеренного значения температуры и диагностических сообщений.

В режиме ПРОГРАММИРОВАНИЕ показывает программируемый параметр или его значение.

Технические характеристики

Технические характеристики РТС-датчиков

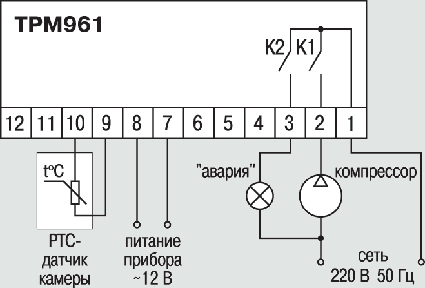

Схемы подключения
