Блок управления средне- и низкотемпературными холодильными машинами с автоматической разморозкой ОВЕН ТРМ974

 Предназначен для применения в шкафах управления морозильными камерами, холодильными прилавками, моноблоками и другим торговым и промышленным холодильным оборудованием.

Функциональные возможности

• ПОДДЕРЖАНИЕ ЗАДАННОЙ ТЕМПЕРАТУРЫ В КАМЕРЕ
• РЕЖИМ НАБОРА ХОЛОДА
• ДВА ТИПА ОТТАЙКИ: ТЭНом или горячим газом
• ЗАВЕРШЕНИЕ ОТТАЙКИ по времени, по достижении заданной температуры или с учетом обоих параметров
• ДВА СПОСОБА ОТСЧЕТА ВРЕМЕНИ МЕЖДУ ОТТАЙКАМИ:

– по времени;

– по времени наработки компрессора (Digifrost).

• ЗАДАНИЕ ВРЕМЕНИ ДЛЯ СЛИВА КОНДЕНСАТА после завершения процесса оттайки
• ЗАЩИТА КОМПРЕССОРА от частых запусков
• ЗАЩИТА ПАРАМЕТРОВ от несанкционированных изменений

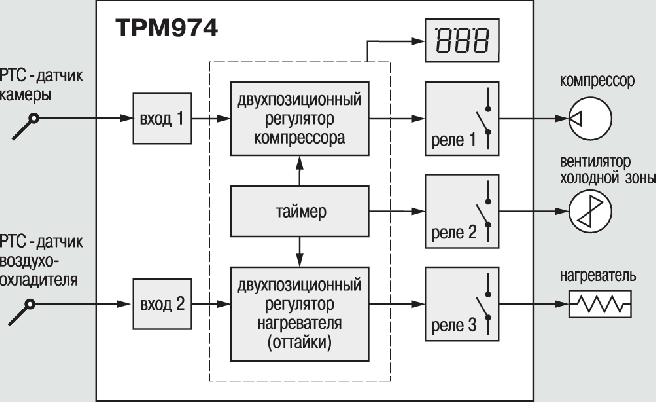

Функциональная схема прибора

Входы для измерения температуры

ТРМ974 имеет два входа для подключения Positive Temperature Coefficient () датчиков, с помощью которых измеряется:
- температура в холодильной камере;
- температура воздухоохладителя (используется при оттайке).
Подключение датчиков осуществляется по двухпроводной схеме.

Выходные управляющие реле

ТРМ974 имеет 3 выходных реле для управления процессами в холодильной камере. Реле 1 управляет по двухпозиционному закону компрессором, реле 3 - нагревателем (ТЭНом) для оттайки. Реле 2 используется для включения/выключения вентилятора.

Режимы работы

Режим ТЕРМОСТАТ. Поддержание заданной температуры в камере

Температурный режим в камере определяют параметры SP (Set Point – контрольная точка) и diF (дифференциал).
Для поддержания температуры в камере ТРМ974 управляет работой компрессора и вентилятора.
Компрессор запускается, когда температура в камере превышает значение SP+diF, и отключается, когда температура вновь снижается до значения контрольной точки.
Вентилятор может по выбору пользователя включаться и выключаться вместе с компрессором или работать непрерывно. Можно также задать значение температуры камеры, ниже которой вентилятор автоматически отключается.

Оттайка холодильной камеры

ТРМ974 периодически производит оттайку холодильной камеры. При необходимости оттайку можно запустить вручную, нажав кнопку «оттайка» на лицевой панели прибора.

Интервал между двумя оттайками можно отсчитывать:
- просто по времени (1...99 ч);
- по времени наработки компрессора (режим Digifrost).
Оттайку можно производить двумя способами:
- ТЭНом (компрессор выключен);
- горячим газом (одновременно включены реле компрессора и реле ТЭНа).
Оттайка заканчивается:
- по истечении заданного времени;
- по достижении заданной температуры воздухоохладителя;
- при выполнении хотя бы одного из двух вышеназванных условий.
В ТРМ974 можно задать время для слива конденсата по окончании оттайки. Кроме того, можно установить время задержки включения вентиляторов после оттайки (при этом компрессор и ТЭН также выключены).

Режим НАБОР ХОЛОДА

Режим НАБОР ХОЛОДА предназначен для быстрого охлаждения камеры, заполненной новым (теплым) продуктом.
Пользователь задает время набора холода 1...24 ч, в течение которого компрессор принудительно включен. Можно задать также задержку оттайки после набора холода. По окончании оттайки прибор автоматически переходит в режим ТЕРМОСТАТ.

Особенности первого запуска ТРМ974

При подаче питания поведение ТРМ974 зависит от заданных пользователем установок:
производится первая оттайка через 30 с после запуска;
сразу после подачи питания прибор работает в режиме ТЕРМОСТАТ, время до первой оттайки равно интервалу между двумя оттайками;
после запуска компрессор заданное время остается выключенным (во избежание пусковых перегрузок), после чего прибор переходит в режим ТЕРМОСТАТ.

Режим ТРЕВОГА. Работа ТРМ974 при выходе из строя датчика

Режим ТРЕВОГА включается:
- при выходе температуры в камере за заданные границы;
- при выходе из строя любого из датчиков.
На цифровом индикаторе в режиме ТРЕВОГА появляются соответствующие аварийные сообщения.
При выходе из строя датчика камеры управление компрессором продолжается, но в аварийном режиме, когда время включения и время выключения компрессора жестко определены. При выходе из строя датчика воздухоохладителя прибор отключает вентилятор.

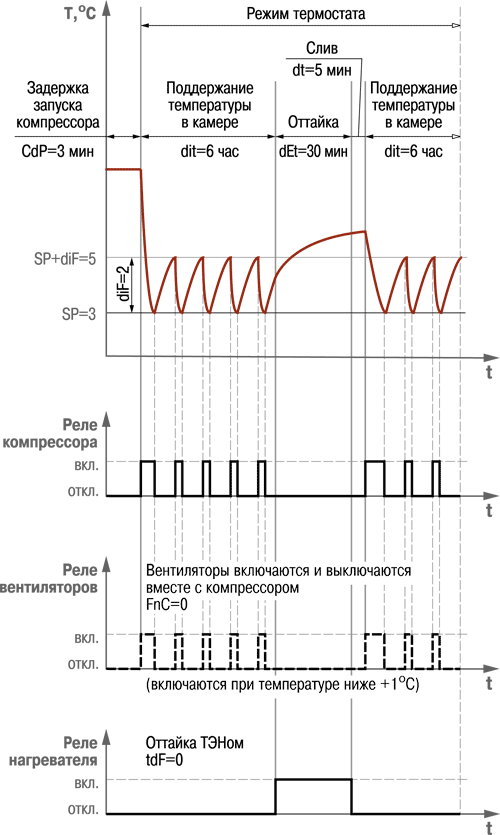

Пример работы ТРМ974 в режиме ТЕРМОСТАТ: график изменения температуры в камере и временные диаграммы работы выходных реле (для значений параметров, установленных по умолчанию на заводе-изготовителе)

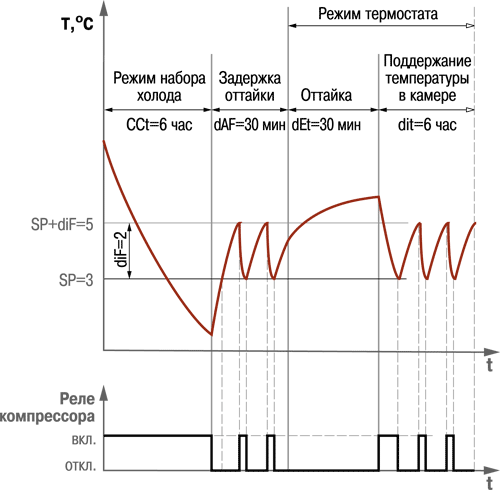

Пример работы ТРМ974 в режиме НАБОР ХОЛОДА: график изменения температуры в камере и временная диаграмма работы реле компрессора (для значений параметров, установленных по умолчанию на заводе-изготовителе)

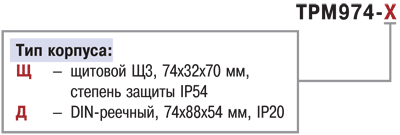

Модификации

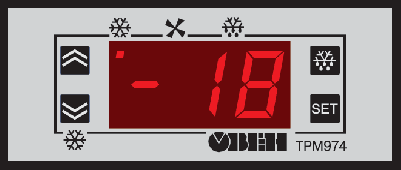

Элементы управления

Точки на цифровом индикаторе используются как светодиоды состояния

	Постоянной засветкой сигнализирует о включении компрессора, мигающей – о включении задержки запуска компрессора.
	Постоянной засветкой сигнализирует о включении вентилятора, мигающей –о задержке включения вентиляторов после оттайки.
	Постоянной засветкой сигнализирует о включении оттайки, мигающей – о включении слива конденсата.

Назначение кнопок

	Нажатие и удержание кнопки в течение 6 с в режиме ТЕРМОСТАТ включает оттайку.
	Кнопка в режиме ТЕРМОСТАТ: кратковременное нажатие – редактирование значения SP, длительное нажатие (> 5 с) – вход в режим ПРОГРАММИРОВАНИЕ, в котором используется для вывода значения выбранного параметра или для записи измененного значения в память.
	Кнопка предназначена для вывода на индикатор значения текущей температуры 2-го датчика. В режиме ПРОГРАММИРОВАНИЕ – для выбора программируемого параметра или увеличения его значения.
	Кнопка предназначена для перехода из режима ТЕРМОСТАТ в режим НАБОР ХОЛОДА. В режиме ПРОГРАММИРОВАНИЕ – для выбора программируемого параметра или уменьшения его значения.

3 х разрядный цифровой индикатор

В режиме ТЕРМОСТАТ используется для вывода измеренного значения температуры и диагностических сообщений.

В режиме ПРОГРАММИРОВАНИЕ показывает программируемый параметр или его значение.

Технические характеристики

Технические характеристики РТС-датчиков

Схемы подключения

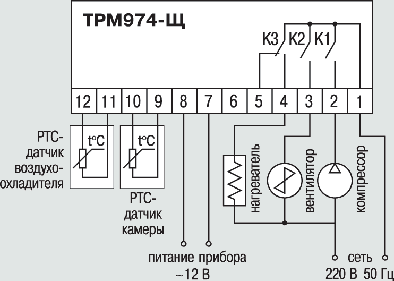

Схема подключения прибора ТРМ974-Щ

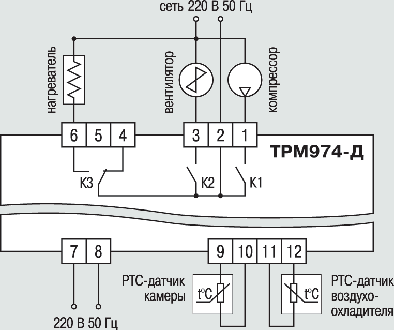

Схема подключения прибора ТРМ974-Д
