Измерители параметров электрической сети.

В настоящее время линейка сетевых измерителей представлена тремя приборами

Амперметр ИТС-Ф1



Вольтметр ИНС-Ф1



Мультиметр ИМС-Ф1



Данные приборы позволяют измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.

Основные достоинства

- Высокая точность измерений. Погрешность измерений составляет не более 0,1%
- Широкий диапазон температур эксплуатации: от -20 до +50оС
- Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости
- Большой срок службы. Срок службы не менее 10-ти лет
- Внесены в Государственный реестр средств измерений*
- Минимальные габариты
- Высокая скорость измерения. Время опроса не более 1 сек
- Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе

Основные функции

ИНС-Ф1
Измерение и отображение на индикаторе напряжения в сети
ИТС-Ф1
Измерение и отображение на индикаторе тока в сети
Выбор номинальной частоты сети (50 Гц или 60 Гц);
ИМС-Ф1
Измерение напряжения в сети (U, В)
Измерение тока в сети (I, А)
Измерение полной мощности (P, Вт)
Измерение активной мощности (S, ВА)
Измерение частоты питающей сети (F, Гц)

Измерение коэффициента мощности (COS φ)

Отображение измеренных величин на 3-х индикаторах:

- на 1-м напряжение;
- на 2-м ток;
- на 3-м на выбор, путем нажатия кнопки (P, S, F или COS φ).
Аварийное сообщение при выходе измеряемого сигнала за верхнюю границу

Основные технические характеристики

Наименование ИНС-Ф1 ИТС-Ф1 ИМС-Ф1
Напряжение питания:
напряжение, В 90...264
частота, Гц 47…63
Потребляемая мощность, ВА, не более 4
Количество входов 1 1 2
Диапазоны входных сигналов значение
Напряжение
ИНС-Ф1, ИМС-Ф1 ~ 5... 400 В - ~ 40... 400 В
Ток - ~ 0,02...5 А ~ 0,02...5 А
Полная мощность (P) - - 0,08 ÷ 2,0 кВт
Активная мощность (S) - - 0,08 ÷ 2,0 кВА
Частота питающей сети (F) - - 20 ÷ 65 Гц
Коэффициент мощности (COS φ) - - -1…+1
Основная погрешность измерений 0,25%
Время опроса входа, с, не более 1
Степень защиты корпуса IP54
Габаритные размеры прибора 76х34х70 мм   96х96х65 мм
Тип корпуса Щ3   щ1
Средний срок службы, лет не менее 10

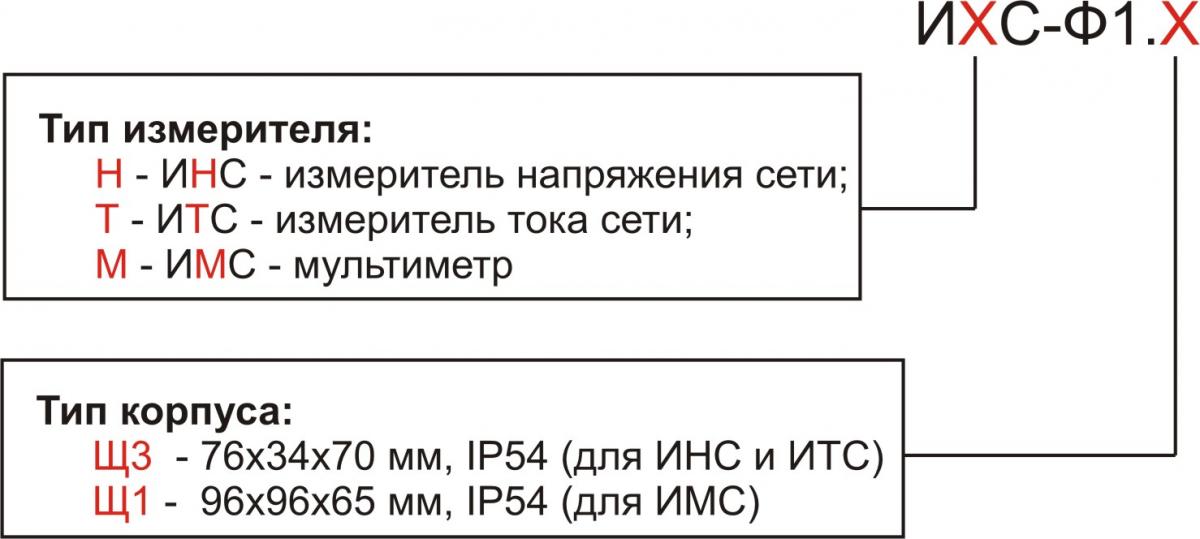

Модификации
