Проанализировав опыт эксплуатации промышленных регуляторов со встроенным таймером и поддержкой выполнения программ технолога (ТРМ501, ТРМ151, МПР51), компания ОВЕН выпустила на рынок ТРМ251 – программный ПИД регулятор. Этот прибор объединил в себе возможности современного, универсального средства управления технологическим процессом, простоту в эксплуатации, интуитивно понятный интерфейс оператора и надежность, обеспеченную применением современной элементной базы. ТРМ251 соответствует классу «А» по электромагнитной совместимости в промышленных условиях.
Одноканальный программный ПИД-регулятор ОВЕН ТРМ251 применяется для управления многоступенчатыми температурными режимами в системах управления электропечами (камерными, элеваторными, шахтными, плавильными и др.).
	Прибор имеет удобный, интуитивно понятный человеко-машинный интерфейс.
Функциональные возможности прибора ОВЕН ТРМ251
ДВА УНИВЕРСАЛЬНЫХ ВХОДА (основной и резервный)
	ФУНКЦИЯ РЕЗЕРВИРОВАНИЯ ДАТЧИКОВ – автоматическое включение резервного датчика в случае отказа основного
	ВРЕМЯ ОПРОСА ВХОДА – 300 мс
	ПРОГРАММНОЕ ПОШАГОВОЕ ПИД-РЕГУЛИРОВАНИЕ – 3 программы технолога по 5 шагов
	АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму
	ТРИ УПРАВЛЯЮЩИХ ВЫХОДА:
	– управление исполнительным механизмом (э/м реле, транзисторная или симисторная оптопара, 4...20 мА, выход для управления внешним твердотельным реле)
	– сигнализация о выходе регулируемой величины за заданные пределы (э/м реле)
	– сигнализация о неисправности датчика или обрыве контура регулирования LBA (э/м реле) или регистрация (4...20 мА)
	УДОБНЫЙ ЧЕЛОВЕКО-МАШИННЫЙ ИНТЕРФЕЙС
	СЕТЕВОЙ ИНТЕРФЕЙС RS-485 (протоколы Modbus RTU/ASCII, ОВЕН)
	КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора
	ФУНКЦИЯ СОХРАНЕНИЯ ОБРАЗА EEPROM

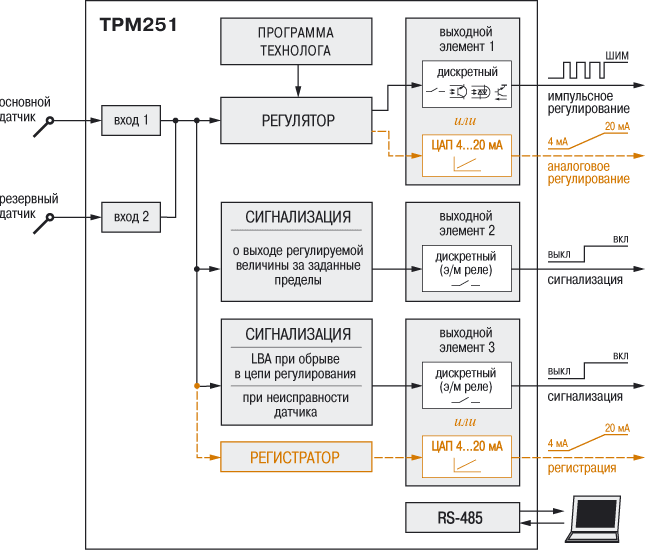

Функциональная схема прибора

Измерительный канал с функцией резервирования датчика
ТРМ251 в обычном режиме осуществляет одноканальное регулирование по показаниям основного датчика, подключенного ко входу 1. В случае отказа основного датчика (обрыв, короткое замыкание и т.п.) прибор автоматически переключается на регулирование по показаниям резервного датчика, подключенного ко входу 2.
Универсальные входы
Входы ТРМ251 – универсальные, к ним подключаются все наиболее распространенные типы датчиков:
	- термопреобразователи сопротивления типа ТСМ/ТСП/ТСН;
	- термопары TХК(L), ТХА(К), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТПР(В), TВР(А_1,2,3), ТМК(Т);
	- датчики с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В, –50...+50 мВ.
ПИД-регулирование с автонастройкой
ТРМ251 позволяет управлять объектом с высокой точностью благодаря ПИД-регулированию. В приборе реализована функция автонастройки ПИД-регуляторов, избавляющая пользователя от трудоемкой операции ручной настройки.
	Если в особой точности нет необходимости, прибор может работать в режиме двухпозиционного регулирования.

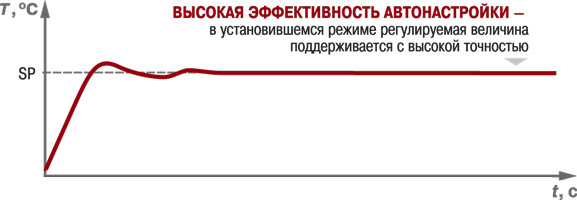

	Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора:
	разработан компанией ОВЕН совместно с ведущими российскими учеными
				![]()  |
| При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование. |
Регулирование по программе, заданной технологом
ТРМ251 управляет технологическим процессом по программе, которая представляет собой последовательность шагов. Шаг включает в себя 2 стадии:
	- нагрев (или охлаждение) до заданной температуры в течение заданного времени роста;
	- поддержание температуры на уровне уставки в течение заданного времени выдержки.

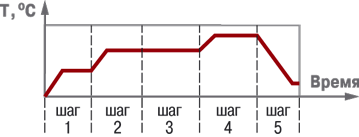

Пример программы для ТРМ251
_____________________________________________________
ТРМ251 может хранить в памяти 3 программы по 5 шагов в каждой.
Управление исполнительными механизмами
Для регулирования температуры или другой физической величины прибор управляет исполнительным механизмом, подключенным к выходному элементу 1 (ВЭ1). Тип ВЭ1 в зависимости от подключаемой нагрузки пользователь выбирает при заказе:
	- реле 4 А 220 В;
	- транзисторная оптопара n–p–n_типа 400 мА 60 В;
	- симисторная оптопара 50 мА 250 В;
	- ЦАП «параметр–ток 4...20 мА»;
	- выход 4...6 В 70 мА для управления твердотельным реле.
Сигнализация о выходе регулируемой величины за заданные пределы
ТРМ251 контролирует нахождение регулируемой величины в установленных границах. При выходе за границы технологический процесс не прерывается, но выдается предупреждение и срабатывает выходной элемент 2 (э/м реле 2 А 220 В), к которому можно подключить различные сигнальные устройства (лампу, звонок и т.п.).
Контроль исправности датчиков и контура регулирования
ТРМ251 контролирует работоспособность:
	- основного и резервного датчиков (проверка на обрыв, замыкание, выход за допустимый диапазон и т. д.)
	- контура регулирования (LBA-авария).
	В случае отказа одного из датчиков включается функция резервирования, при этом выдается предупреждающее сообщение.
	В случае неисправности обоих датчиков или контура регулирования прибор останавливает технологический процесс и сигнализирует об аварии с индикацией ее причины. Возможно подключение внешней сигнализации о неисправности системы, если при заказе в качестве ВЭ3 установлено э/м реле 2 А 220 В (модификация ТРМ251-Х.ХРР).
Регистрация измеряемой величины
ТРМ251 может осуществлять преобразование измеряемой величины в сигнал тока 4...20 мА для регистрации на внешнем носителе. Для этого при заказе в качестве ВЭ3 должен быть установлен ЦАП 4...20 мА (модификация ТРМ251-Х.ХРИ).
Интерфейс RS-485
В ТРМ251 установлен модуль интерфейса RS-485, позволяющий:
	дистанционно запускать и останавливать программу технолога;
	конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
	регистрировать на ПК параметры текущего состояния.
	ТРМ251 может работать в сети только при наличии в ней мастера. Мастером сети RS-485 может быть персональный компьютер, программируемый контроллер, например ОВЕН ПЛК, панель оператора ОВЕН ИП320 и др.
	Подключение ТРМ251 к ПК производится через адаптер ОВЕН АС3-М или АС4.
Поддержка протоколов ОВЕН и Modbus
Для сетевого обмена с ТРМ251 пользователь может выбрать один из трех протоколов: ОВЕН, Modbus RTU, Modbus ASCII. Конфигурирование ТРМ251 осуществляется по протоколу ОВЕН.
	Поддержка универсального протокола Modbus позволяет ТРМ251 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.
Интеграция в АСУ ТП
При интеграции ТРМ251 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
	Компания ОВЕН бесплатно предоставляет для ТРМ251:
	драйвер для Trace Mode;
	OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
	библиотеки WIN DLL для быстрого написания драйверов.

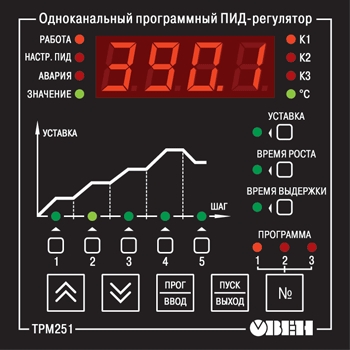

Интерфейс оператора

Терморегулятор ТРМ251 имеет удобный интуитивно понятный интерфейс оператора
Контрастный цифровой индикатор отображает всю необходимую информацию
				![]()  |
 В процессе выполнения программы технолога индицируется измеренное значение, при этом светится светодиод   |
Удобно организован выбор программы и шага для выполнения
|


  |
 В памяти ТРМ251 могут содержаться 3 программы технолога по 5 шагов каждая.

  |
				![]()  |
Для запуска и остановки выбранной программы |
Оператор может контролировать, а также редактировать технологические параметры программы в процессе ее выполнения
				![]()  |
Мгновенное значение уставки текущего шага вызывается на дисплей нажатием кнопки «УСТАВКА» на лицевой панели, при этом рядом с кнопкой загорается светодиод. |
Технические характеристики
| Напряжение питания | 90...245 В переменного тока |
| Частота напряжения питания | 47...63 Гц |
| Потребляемая мощность | не более 6 ВА |
| Количество универсальных входов | 2 (основной и резервный) |
| Минимальное время опроса датчика | 0,3 с |
| Количество выходных элементов | 3 |
| Тип интерфейса связи | RS-485 |
| Протоколы передачи данных | ОВЕН, Modbus RTU, Modbus ASCII |
| Скорость передачи данных: | |
| – по протоколу ОВЕН | 2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с |
| – по протоколу Modbus RTU/ASCII | 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с |
| Габаритные размеры (мм) и степень защиты корпуса: | |
| – настенный Н | 130х105х65, IP44 |
| – щитовой Щ1 | 96x96x70, IP54 со cтороны передней панели |
| Масса прибора | не более 0,5 кг |
Характеристики измерительных датчиков
|
 Тип датчика  |
 Диапазон измерений  |
 Разрешающая способность*  |
 Предел основной приведенной погрешности  |
|
 ТСМ 50М/100М (W100=1,426)  |
 –50…+200 °С  |
 0,1 °С  |
 ±0,25 %  |
|
 ТСМ 50М/100М (W100=1,428)  |
 –99…+200 °С  |
 0,1 °С  |
|
|
 ТСП 50П/100П (W100=1,391)  |
 –200…+750 °С  |
 0,1 °С  |
|
|
 ТСП 50П/100П (W100= 1,385), Pt100  |
 –200…+750 °С  |
 0,1 °С  |
|
|
 ТСП 500П/1000П (W100=1,391)  |
 –200…+750 °С  |
 0,1 °С  |
|
|
 ТСП 500П/1000П (W100=1,385), Pt1000  |
 –200…+750 °С  |
 0,1 °С  |
|
|
 ТСП 100Н/1000Н (W100=1,617)  |
 –60…+180 °С  |
 0,1 °С  |
|
|
 ТСМ гр. 23  |
 –50…+180 °С  |
 0,1 °С  |
|
|
 ТХК (L)  |
 –200…+800 °С  |
 0,1 °С  |
 ±0,5 %  |
|
 ТХА (К)  |
 –200…+1300 °С  |
 0,1 °С  |
|
|
 ТЖК (J)  |
 –200…+1200 °С  |
 0,1 °С  |
|
|
 ТНН (N)  |
 –200…+1300 °С  |
 0,1 °С  |
|
|
 ТПП (S), ТПП (R)  |
 0…+1750 °С  |
 0,1 °С  |
|
|
 ТПР (B)  |
 +200…+1800 °С  |
 0,1 °С  |
|
|
 ТВР (А-1)  |
 0…+2500 °С  |
 0,1 °С  |
|
|
 ТВР (А-2)  |
 0…+1800 °С  |
 0,1 °С  |
|
|
 ТВР (А-3)  |
 0…+1800 °С  |
 0,1 °С  |
|
|
 ТМК (Т)  |
 –200…+400 °С  |
 0,1 °С  |
|
|
 Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА  |
 0…100 %  |
 0,1 °С  |

 ±0,25 %  |
|
 Сигнал напряжения –50…+50 мВ, 0…1 В  |
 0…100 %  |
 0,1 °С  |
|
|
 * При измерении температуры выше 999,9 °С и ниже минус 99,9 °С разрешающая способность прибора 1 °С  |
|||
| Обозначение | Тип выходного элемента (ВЭ) | Электрические характеристики |
| Р | электромагнитное реле | для ВЭ1 – 4 А, для ВЭ2, ВЭ3 – 2 А при 220 В 50 Гц, cosϕ >0,4 |
| К | транзисторная оптопара n–p–n типа | 400 мА при 60 В пост. тока |
| С | симисторная оптопара |
					50 мА при 250 В (пост. откр. симистор) или 400 мА (симистор вкл. с частотой 50±1 Гц и tимп. не более 2 мс)  |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
					сопротивление нагрузки 0…1300 Ом напряжение питания 10...36 В  |
| Т |
					выход для управления внешним твердотельным реле  |
					выходное напряжение 4...6 В максимальный выходной ток 70±20 мА  |
Условия эксплуатации
Температура окружающего воздуха +1...+50 °С
Атмосферное давление 84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) не более 80 %
Схемы подключения

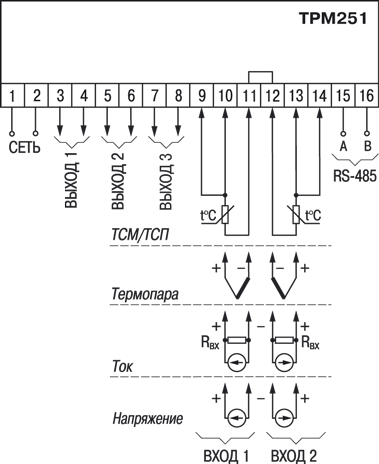

Общая схема подключения ТРМ251

Схемы подключения выходного элемента 1 (ВЭ1)
				![]()  |
				![]()  |
				![]()  |
				![]()  |
				![]()  |
|
				ВЭ1 типа Р (э/м реле)  |
				ВЭ1 типа К (транзисторная оптопара)  |
				ВЭ1 типа С (симисторная оптопара)  |
				ВЭ1 типа Т (для управления твердотельным реле)  |
				ВЭ1 типа И (ЦАП 4...20 мА)  |
Схемы подключения выходного элемента 2 (ВЭ2)

ВЭ2 типа Р(э/м реле)
Схемы подключения выходного элемента 3 (ВЭ3)
				![]()  |
				![]()  |
|
				ВЭ3 типа Р (э/м реле)  |
				ВЭ3 типа И (ЦАП 4...20 мА)  |
