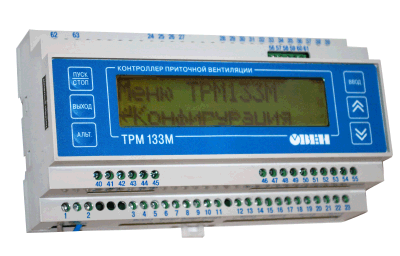

Контроллер для систем вентиляции и кондиционирования ТРМ133М

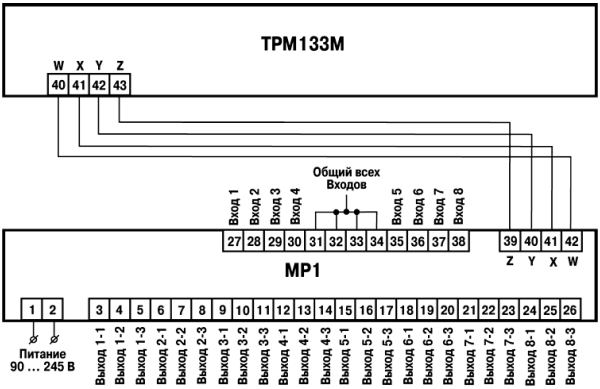

Контроллер систем приточной вентиляции ТРМ133М в комплексе с первичными преобразователями, модулем расширения МР1 и исполнительными механизмами предназначены для контроля и регулирования температуры воздуха в помещениях, оборудованных системой приточной/приточно-вытяжной вентиляции, отображения измеренной температуры и режимов работы на встроенном индикаторе и формирования сигналов управления встроенными выходными элементами и выходными элементами модуля МР1. Данный прибор поставляется в комплекте с модулем расширения ОВЕН МР1.

Модификации контроллера для систем вентиляции и кондиционирования ТРМ133М

ТРМ133М-02 – контроллер для систем приточной вентиляции с водяным калорифером и фреоновым либо водяным охладителем
ТРМ133М-04 – контроллер для систем приточной вентиляции с электрическим калорифером и фреоновым либо водяным охладителем

Возможности контроллера для систем вентиляции и кондиционирования ТРМ133М

- Встроенные часы реального времени
- Автоматическая настройка ПИД-регуляторов
- Автоматический выбор режимов (прогрев/нагрев/охлаждение/вентиляция)
- Возможность смены прошивки (при помощи комплекта для перепрошивки ТРМ133М)

Функциональные возможности ОВЕН ТРМ133М

* Автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой или по графику (от температуры наружного воздуха)
* Измерение, контроль и регулирование следующих основных параметров:
– температуры воды, возвращаемой в теплосеть, в соответствии с графиком (для ТРМ133М-02);
– температуры комнатного воздуха.
* Измерение дополнительных физических параметров:
– влажности;
– положения задвижек.
* Формирование сигналов управления внешними исполнительными механизмами и устройствами: водяным либо фреоновым калориферами охлаждения, калорифером нагрева, ТЭНом воздушного клапана, приточным/вытяжным вентилятором, насосами в контурах нагрева и охлаждения, воздушным клапаном, устройствами сигнализации
* Диагностика аварийных ситуаций
* Задание значений программируемых рабочих параметров с помощью встроенной клавиатуры управления, а также от ПК по сети RS-485 и RS-232
* Поддержка протоколов обмена: ОВЕН, Modbus-RTU и Modbus-ASCI

Модификация ТРМ133М-02

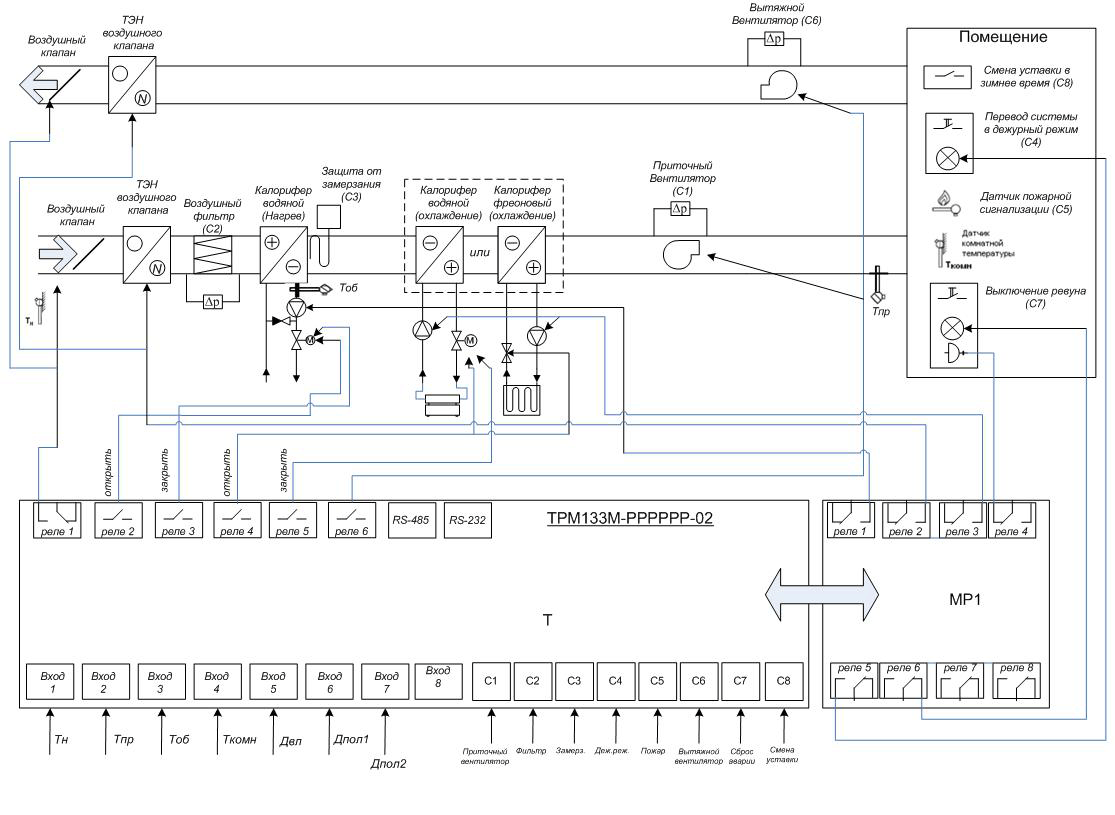

Функциональная схема прибора ОВЕН ТРМ133М-02

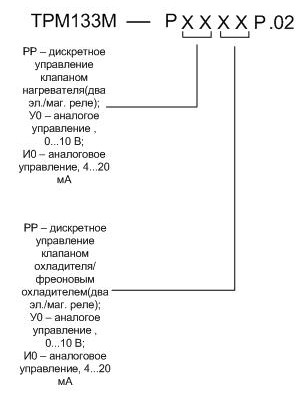

Обозначения при заказе

Модификация ТРМ133М-04

Функциональная схема прибора ОВЕН ТРМ133М-04

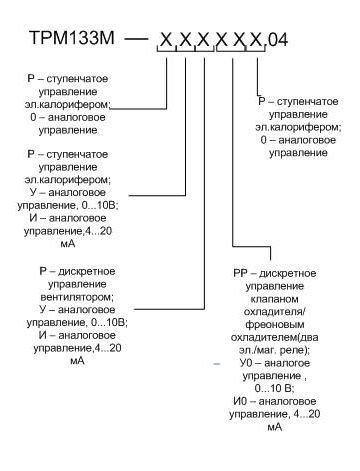

Обозначения при заказе

Комплект для перепрошивки ТРМ133М*

Комплектность

1. Плата для перепрошивки
2. Кабель КС2
3. Диск с ПО (программа для перепрошивки, программа тиражирования, конфигуратор, прошивки)
4. Гарантийный талон

Комплект может быть использован для работы с конфигуратором.

Технические характеристики

Наименование	Значение
напряжение, В	90...245
частота, Гц	47…63
Потребляемая мощность, ВА, не более	12
Аналоговые входы, количество	8

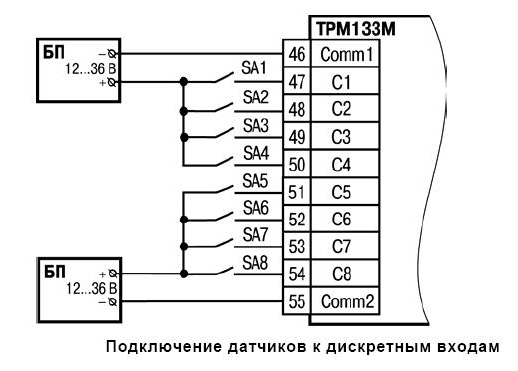

Дискретные входы, количество	8
Уровень сигнала, соответствующий логической единице на входе, В	12…36
Уровень сигнала, соответствующий логическому нулю на входе, В	0…4
Подключаемые входные устройства	Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т.д.)
Встроенный вторичный источник питания	24 ±3
Напряжение, В, Максимально допустимый ток нагрузки, мА	180
Интерфейс связи	RS-485; RS-232
Режим работы	Slave
Протоколы передачи данных	ОВЕН; Modbus ASCII; Modbus RTU
Тип корпуса	DIN12M
Габаритные размеры прибора, мм	(157x86x58)±1
Степень защиты корпуса (со стороны лицевой панели)	IP20
Масса прибора, кг, не более	0,5
Температура окружающего воздуха, °С	-10…+55
