Промышленный контроллер ОВЕН ТРМ32 предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения.
________________________________________________________
Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32 выпускается в щитовом корпусе типа Щ4 или типа Щ7, степень защиты со стороны лицевой панели IP54.
Функциональные возможности контроллера
- Регулирование температуры в контуре отопления по отопительному графику
	- Поддержание постоянной заданной температуры в контуре горячего водоснабжения (ГВС)
	- Высокая точность поддержания температуры, обеспеченная ПИД-регуляторами
	- Защита системы отопления от превышения температуры обратной воды
	- Переключение режимов «день/ночь»
	- Регистрация данных на ЭВМ по интерфейсу RS-485 по заказу
Функциональная схема прибора

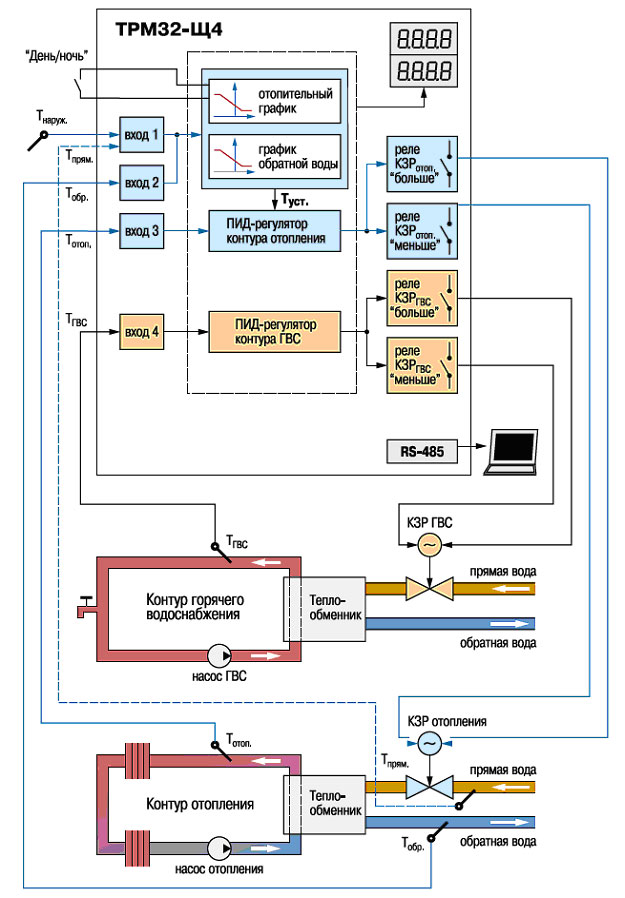

Функциональная схема контроллера ТРМ32-Щ4

Входы для измерения температуры
Ко входам в зависимости от их типа подключаются датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100, которые контролируют следующие параметры:
	Тнаруж. – температура наружного воздуха;
	Тобр.–температура обратной воды, возвращаемой в теплоцентраль;
	Тотоп.–температура воды в контуре отопления;
	ТГВС–температура воды в контуре горячего водоснабжения.
	Вместо датчика Тнаруж. может быть подключен датчик температуры прямой воды Тпрям., подаваемой из ТЭЦ.
Регулирование температуры в контурах отопления и горячего водоснабжения
Температуру поддерживают два ПИД-регулятора:
	- первый ПИД-регулятор управляет запорно-регулирующим клапаном КЗРотоп. для поддержания температуры в контуре отопления и защиты от превышения температуры обратной воды;
	- второй ПИД-регулятор управляет КЗРгвс для поддержания температуры в контуре горячего водоснабжения.
Регистрация данных на ЭВМ
В контроллере предусмотрена возможность регистрации на ЭВМ следующих параметров:
	текущие значения измеренных величин Тнаруж. (Тпрям.), Тобр., Тотоп., Тгвс;
	расчетные уставки Туст.отоп., Тобр.max и заданное значение Туст.гвс.
	Подключение прибора к ПК осуществляется по интерфейсу RS-485 через адаптер АС3-М или АС4 (по заказу).
Регулирование температуры в контуре отопления
Регулирование температуры в контуре отопления осуществляется в соответствии с отопительным графиком, а защита системы от превышения температуры обратной воды – с графиком температуры обратной воды.
	Графики отображают линейную зависимость температуры теплоносителя в контуре отопления Туст.отоп. и температуры обратной воды Тобр.max от температуры наружного воздуха Тнаруж.. Оба графика могут быть построены и от температуры прямой воды Тпрям., в этом случае вместо датчика Тнаруж. должен быть подключен датчик Тпрям., установленный в подающем трубопроводе.
	Построение графиков осуществляется прибором автоматически по заданным пользователем координатам точек перегиба - А и В, зависящим от характеристик системы отопления.
Дневной/ночной режим работы
Переключение микроконтроллера в ночной режим работы происходит при замыкании внешних контактов прибора «день/ночь». При этом отопительный график сдвигается на заданную пользователем величину, значение которой указывается при программировании прибора. Коммутация может осуществляться любым исполнительным устройством с «сухими» контактами (тумблер, переключатель или таймер).
	Индикация режимов:
	P--0 - дневной режим работы;
	P--1 - ночной режим работы.
Контроль температуры обратной воды, возвращаемой в теплоцентраль
Контроль температуры обратной воды осуществляется по графику Тобр.max = f(Tнаруж.) или Тобр.max = f(Tпрям.), в зависимости от контролируемого на входе параметра.
	В случае превышения максимально допустимого значения Тобр.max ТРМ32-Щ4 прерывает регулирование температуры в контуре отопления и понижает температуру обратной воды до значения (Тобр.max – ∆ ).
	После снижения температуры обратной воды до допустимых пределов продолжается регулирование температуры в контуре отопления по отопительному графику.
	Индикация режимов:
	P--2 - работа в режиме защиты от превышения температуры обратной воды;
	Значение ∆ задается пользователем при программировании прибора.
				![]()  |
|

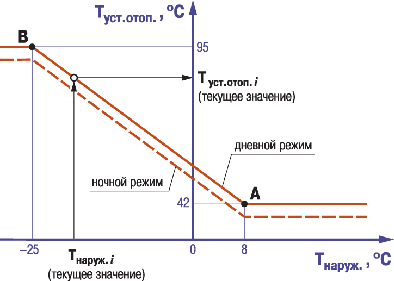

				Пример отопительного графика – Туст. отоп. = f(Tнаруж.)  |
				![]()  |
|

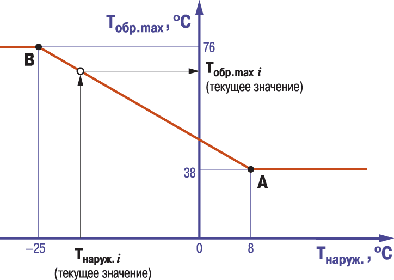

				Пример графика температуры обратной воды – Тобр. max = f(Tнаруж.)  |
				![]()  |
|

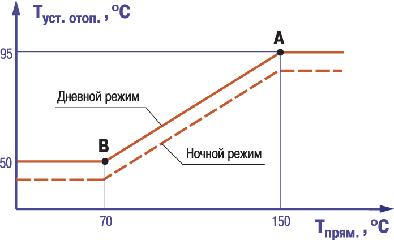

				Пример отопительного графика – Туст.отоп. = f(Tпрям.)  |
				![]()  |
|

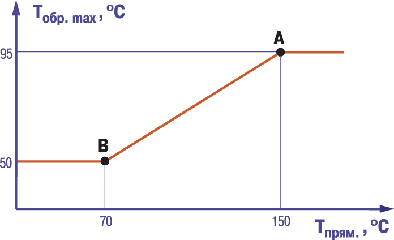

				Пример графика температуры обратной воды – Тобр. max. = f(Tпрям.)  |
Регулирование температуры в системе горячего водоснабжения (ГВС)
Температура, поддерживаемая в контуре ГВС (Тгвс), задается пользователем при программировании контроллера. С помощью реле прибор ТРМ32-Щ4 управляет положением запорно-регулирующего клапана КЗРгвс по температуре уставки Туст.гвс. Управление КЗРгвс осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с требуемой точностью.
Модификации

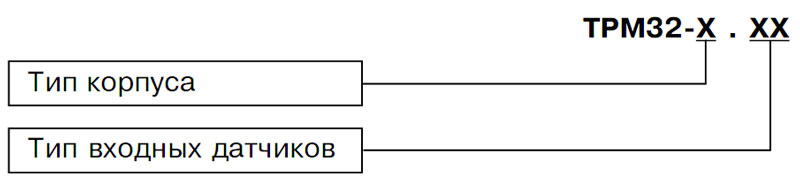

Контроллер для регулирования температуры в системах отопления и ГВС ОВЕН ТРМ32-Щ4. Обозначения при заказе
Тип корпуса
| Щ4 |
				Корпус для утопленного щитового монтажа с габаритными размерами 96 ´ 96 ´ 145 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.  |
| Щ7 |
				Корпус для утопленного щитового монтажа с габаритными размерами 144 ´ 169 ´ 50,5 мм. Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.  |
Тип датчиков и наличие интерфейса
| Корпус Щ4 | |
| 01 | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 50 Ом |
| 01.RS | с интерфейсом RS-485 и для подключения ТС с R0 = 50 Ом |
| 03 | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 Ом |
| 03.RS | с интерфейсом RS-485 и для подключения ТС с R0 = 100 Ом |
| Корпус Щ7 | |
| ТС | без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R0 = 100 и 50 Ом |
| ТС.RS | с интерфейсом RS-485 и для подключения ТС с R0 = 100 и 50 Ом |
Элементы управления

| Верхний 4-х разрядный цифровой индикатор |
				В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж. (Тпрям.), Тобр., Тотоп.или Тгвс.
 В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра.  |
| Нижний 4-х разрядный цифровой индикатор |
				В режиме РАБОТА отображает информационную заставку режима (Р—0 ... Р—2), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тотоп. или Тгвс.
 В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра.  |
| Светодиоды «Тoнаруж.», «Тoобр.», «Тoотоп.», «Тoгвс» | Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков. |
| Светодиоды «+», «–» отоп. и «+», «–» гвс | Cигнализируют о формировании сигналов управления запорно-регулирующими клапанами систем отопления и ГВС. |
Функции кнопок
				![]()  |
Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ. |
				![]()  |
Кнопка предназначена для записи установленных значений программируемых параметров в память прибора. |
				![]()  |
Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА. |
				  ![]()  |
Кнопки и позволяют в режиме РАБОТА переключать каналы индикации. |
| 4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение. |
Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания | от 130 до 242 В (номинальное значение 220 В) |
| Потребляемая мощность | не более 6 ВА |
| Диапазон контроля температуры | –50... + 199,9°С |
| Тип входных ТС | ТСМ, ТСП |
| Количество каналов контроля температуры | 4 |
| Количество дискретных входов | 1 |
| Время цикла опроса датчиков | не более 6 с |
| Количество выходных реле | 4 |
| Максимальный ток, коммутируемый контактами реле | 1 А при напряжении 220 В 50 Гц (cos j > 0,4) |
| Адаптеры, используемые для подключения прибора к RS-232 порту ПК | АС3М для приборов ТРМ32.Х.ХХ.RS |
| Адаптер, используемый для подключения прибора к USB порту ПК | АС4 (для приборов ТРМ32-Х.ХХ.RS) |
| Габаритные размеры | |
| Щ4, щитовой | 96×96×145 мм; IP54 |
| Щ7, щитовой | 144×169×50,5 мм; IP54 |

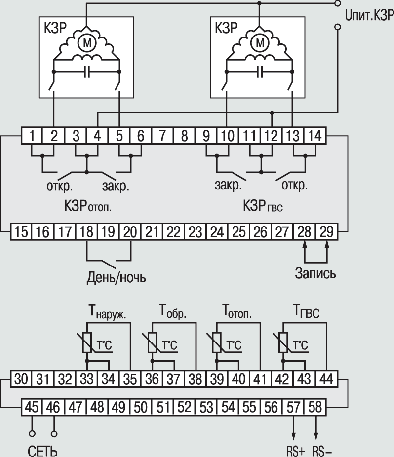

Схемы подключения

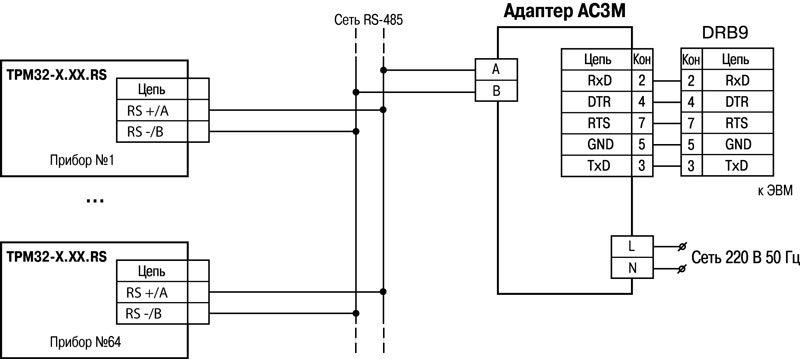

Схема подключения ТРМ33-Х.ХХ.RS к адаптеру сети АС3M
