Измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами с интерфейсом RS-485 ОВЕН ТРМ212

 Аналог ОВЕН ТРМ12 с дополнительным входом и интерфейсом RS-485.
Рекомендуется для управления клапанами и задвижками с электроприводом:
- в системах ГВС, газового и парового отопления;
- в теплообменных аппаратах (пастеризаторах);
- при подаче охлаждающей жидкости в контурах водяных охладителей;
при регулировании соотношения газ/воздух, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

____________________________________________

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Основные функции прибора ОВЕН ТРМ212

- ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- ВОЗМОЖНОСТЬ РАБОТЫ С ДАТЧИКАМИ, ИМЕЮЩИМИ КВАДРАТИЧНУЮ ХАРАКТЕРИСТИКУ
- ВЫЧИСЛЕНИЕ разности, суммы, отношения и корня из разности двух измеряемых величин
- ИЗМЕРЕНИЕ И РЕГУЛИРОВАНИЕ РАСХОДА по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
- ПИД-РЕГУЛИРОВАНИЕ измеренной или вычисленной величины с использованием:
 * электропривода запорно-регулирующего (КЗР) или трехходового клапана;
 * задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
- АВТОНАСТРОЙКА ПИД'РЕГУЛЯТОРА по современному эффективному алгоритму, оптимизация выхода на уставку
- ПОДКЛЮЧЕНИЕ ДАТЧИКА ПОЛОЖЕНИЯ ЗАДВИЖКИ ко входу 2
- ГРАФИК КОРРЕКЦИИ УСТАВКИ регулятора по величине, измеренной на втором входе
- ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-регулятора
- СИГНАЛИЗАЦИЯ об обрыве в цепи регулирования (LBA)
- ВСТРОЕННЫЙ ИНТЕРФЕЙС RS'485 (протокол ОВЕН)
- КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора
- УРОВНИ ЗАЩИТЫ НАСТРОЕК для разных групп специалистов

Внимание !!!
В отличие от ТРМ12 при заказе ТРМ212, тип входа не указывается, так как во всех модификациях данного прибора вход является универсальным!!!
Например:
ТРМ212-Н.РР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с электромеханическим приводом с релейным управлением "больше/меньше", 220 В (1й выход – реле "больше", 2й выход – реле "меньше").
ТРМ212-Н.УР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с сигналом управлния 0...10 В (1й выход – 0...10 В, 2й выход – реле для сигнализации).

Функциональная схема прибора

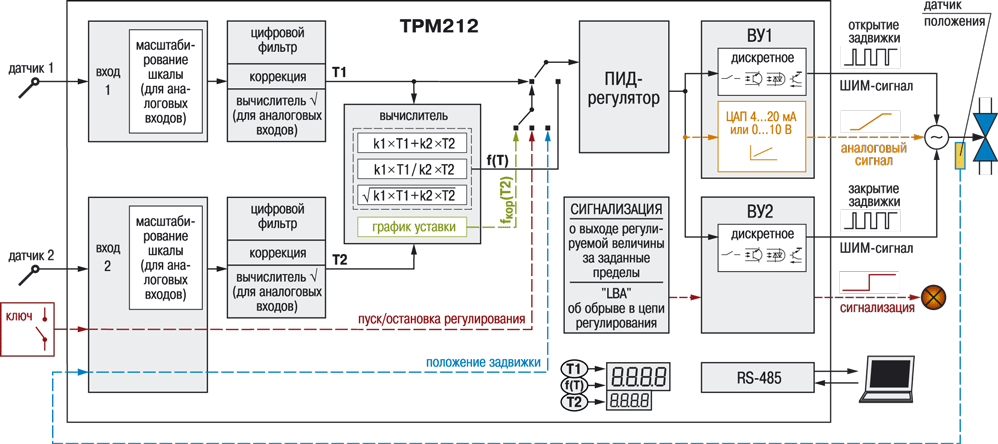

Функциональная схема ОВЕН ТРМ212

Универсальные измерительные входы

Терморегулятор ОВЕН ТРМ212 имеет два универсальных входа, к которым могут быть подключены датчики следующих типов:
- термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, Pt100;
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
- датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В, –50…+50 мВ.

Использование входа 2 в качестве дополнительного для дистанционного управления

К дополнительному входу (вход 2) ТРМ212 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.

Использование входа 2 для подключения датчика положения задвижки

Ко входу 2 ТРМ212 можно подключить датчик положения задвижки следующих типов:
- резистивный (до 2 кОм);
- токовый (0...20 мА).

Цифровая фильтрация и коррекция входного сигнала

ОВЕН ТРМ212 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»).
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

ПИД-регулятор

Прибор ОВЕН ТРМ212 осуществляет ПИД-регулирование измеренной или вычисленной величины, управляя:
- электроприводом запорно-регулирующего (КЗР) или трехходового клапана (при этом ПИД-регулятор должен иметь два однотипных дискретных выхода – э/м реле, транзисторные оптопары, симисторные оптопары, выходы для управления внешним твердотельным реле);
- задвижкой с аналоговым входом (при этом ПИД-регулятор должен иметь один выход ЦАП 4…20 мА или 0…10 В).
Управление может осуществляться в автоматическом, ручном и дистанционном режимах.
Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).

Аварийная сигнализация о выходе регулируемой величины за заданные пределы

Терморегулятор ОВЕН ТРМ212 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:
1) выходит за заданный диапазон;
2) превышает уставку регулятора на заданную величину;
3) меньше уставки регулятора на заданную величину;
4) находится в заданном диапазоне;
5) аналог. п. 1 с блокировкой 1-го срабатывания;
6) аналог. п. 2 с блокировкой 1-го срабатывания;
7) аналог. п. 3 с блокировкой 1-го срабатывания;
8) превышает заданную величину по абсолютному значению;
9) меньше заданной величины по абсолютному значению;
10) аналог. п. 8 с блокировкой 1-го срабатывания;
11) аналог. п. 9 с блокировкой 1-го срабатывания.
Тип аварийной сигнализации задается пользователем.
При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).

Сигнализация об обрыве контура регулирования (LBA)

Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).

Выходные устройства прибора ТРМ212

Выходные устройства ТРМ212 могут быть следующих типов:
- э/м реле;
- транзисторная оптопара;
- симисторная оптопара;
- выход для управления внешним твердотельным реле;
- цифроаналоговый преобразователь «параметр – ток 4...20 мА»";
- цифроаналоговый преобразователь «параметр – напряжение 0...10 В».
Два выходных устройства (ВУ) устанавливаются в следующих сочетаниях:
- два однотипных дискретных ВУ (э/м реле, транзисторные или симисторные оптопара, выходы для управления внешним твердотельным реле);
- ВУ1 – аналоговое (ЦАП 4...20 мА или 0...10 В) для управления аналоговой задвижкой, ВУ2 – дискретное для подключения внешней аварийной сигнализации.

Интерфейс RS-485

В ТРМ212 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.
Интерфейс RS-485 позволяет:
конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.
Подключение ТРМ212 к ПК производится через адаптер ОВЕН АС3-М или АС4.

Компания ОВЕН бесплатно предоставляет для ТРМ212
Драйвер для Trace Mode;
OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
Библиотеки WIN DLL для быстрого написания драйверов.

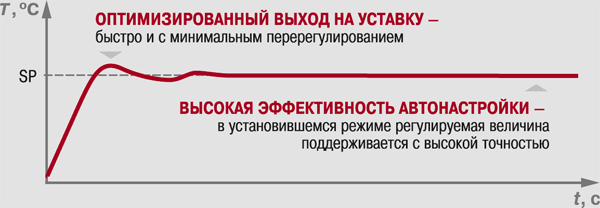

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования, а также постоянную времени цифрового фильтра и период следования управляющих импульсов.

Модификации

Внимание
В отличие от ТРМ12 при заказе ТРМ212, тип входа не указывается, так как во всех модификациях данного прибора вход является универсальным!!!
Например:
ТРМ212-Н.РР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с электромеханическим приводом с релейным управлением "больше/меньше", 220 (1й выход – реле "больше", 2й выход – реле "меньше").
ТРМ212-Н.УР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с сигналом управлния 0...10 В (1й выход – 0...10 В, 2й выход – реле для сигнализации).

Технические характеристики

Питание

Функции входов

Универсальные измерительные входы

Дополнительный вход (вход 2)

Выходы

Количество выходных устройств                                           2

Интерфейс связи

Корпус

Характеристики выходных устройств

Характеристики датчиков и входных сигналов

Условия эксплуатации

Схемы подключения

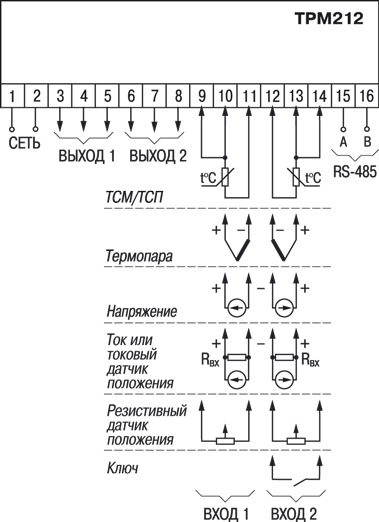

Общая схема подключения ТРМ212

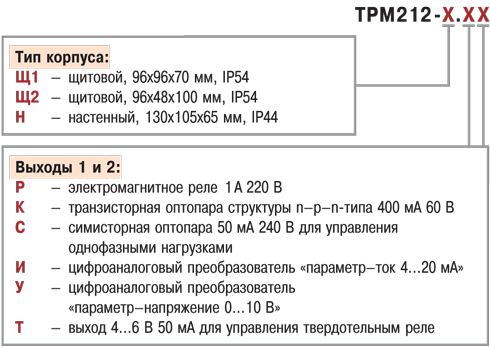

Схемы подключения выходного устройства 1 (ВУ1)

ВУ1 типа Р (э/м реле)	ВУ1 типа К (транзисторная оптопара)	ВУ1 типа С (симисторная оптопара)
ВУ1 типа Т (для управления твердотельным реле)	ВУ1 типа И (ЦАП 4...20 мА)	ВУ1 типа У (ЦАП 0...10 В)

Схемы подключения выходного устройства 2 (ВУ2)

ВУ2 типа Р (э/м реле)	ВУ2 типа К (транзисторная оптопара)	ВУ2 типа С (симисторная оптопара)	ВУ2 типа Т (для управления твердотельным реле)
