ПИД-регулятор с универсальным входом и RS-485 ОВЕН ТРМ101

   ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного  оборудования и т. п.

_________________________

Класс точности регулятора 0,5.
ПИД-регулятор температуры, давления и др. выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.

Функциональные возможности ПИД-регулятора ОВЕН ТРМ101

• УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.
• ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»
• АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму
• ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-РЕГУЛЯТОРА с помощью внешнего устройства, подключенного к дополнительному входу 2
• СИГНАЛИЗАЦИЯ о возникновении аварийной ситуации двух типов:

– о выходе регулируемой величины за заданные пределы;

– об обрыве в цепи регулирования (LBA)

• РЕГУЛИРОВАНИЕ МОЩНОСТИ (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
• БЕСКОНТАКТНОЕ УПРАВЛЕНИЕ НАГРУЗКОЙ через внешнее твердотельное реле
• ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН)
• КОНФИГУРИРОВАНИЕ ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
• УРОВНИ ЗАЩИТЫ ПАРАМЕТРОВ для разных групп специалистов
• Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле

__________________________________________________________________________________________

Функциональную схему регулятора можно посмотреть здесь, возможные схемы подключения регулятора здесь.
В комплект поставки пид-регулятора бесплатно входит: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Элементы управления и индикации

 Верхний цифровой индикатор красного цвета в режиме РАБОТА отображает текущее значение измеряемой величины, при программировании – название параметра.
Нижний цифровой индикатор зеленого цвета отображает значение параметра при программировании.

Функции кнопок при программировании

	для входа в МЕНЮ параметров, далее – в нужную группу параметров и для циклического пролистывания параметров в группе (при этом значение текущего параметра при каждом нажатии кнопки записывается в память).
	служат для перехода между пунктами МЕНЮ параметров;
	увеличивает значение параметра
	уменьшает значение параметра
	Одновременное нажатие кнопок - доступ к набору кода для входа в группу защищенных параметров

Светодиоды показывают состояние, в котором находится прибор

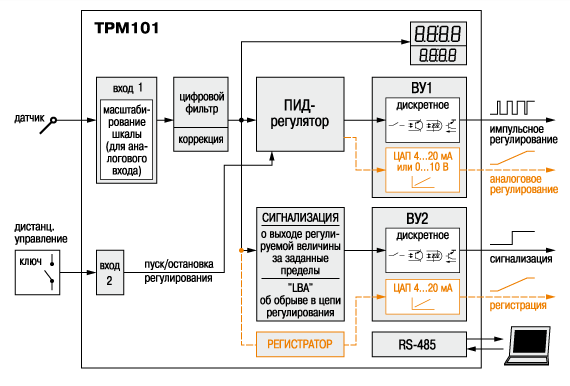

Функциональная схема прибора ОВЕН ТРМ101

Универсальный измерительный вход

Терморегулятор ОВЕН ТРМ101 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:
- термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, ТСП гр.21, Pt100;
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
- датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В, –50…+50 мВ.

Дополнительный вход для дистанционного управления

К дополнительному входу (вход 2) ТРМ101 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.

Цифровая фильтрация и коррекция входного сигнала

ОВЕН ТРМ101 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика ("сдвиг", "наклон").
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

ПИД-регулятор

Прибор ОВЕН ТРМ101 осуществляет ПИД-регулирование измеренной величины, управляя "нагревателем" или "холодильником". Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Терморегулятор ОВЕН ТРМ101 управляет нагрузкой одним из двух методов:
импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле);
аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).

Аварийная сигнализация о выходе регулируемой величины за заданные пределы

Терморегулятор ОВЕН ТРМ101 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:
1) выходит за заданный диапазон;
2) превышает уставку регулятора на заданную величину;
3) меньше уставки регулятора на заданную величину;
4) находится в заданном диапазоне;
5) аналог. п. 1 с блокировкой 1-го срабатывания;
6) аналог. п. 2 с блокировкой 1-го срабатывания;
7) аналог. п. 3 с блокировкой 1-го срабатывания;
8) превышает заданную величину по абсолютному значению;
9) меньше заданной величины по абсолютному значению;
10) аналог. п. 8 с блокировкой 1-го срабатывания;
11) аналог. п. 9 с блокировкой 1-го срабатывания.
Тип аварийной сигнализации задается пользователем.

Сигнализация об обрыве контура регулирования (LBA)

Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.

Выходные устройства прибора ТРМ101

В приборе устанавливаются два выходных устройства (ВУ).
Выходное устройство ПИД-регулятора (ВУ1) может быть следующих типов:
- э/м реле;
- транзисторная оптопара;
- симисторная оптопара;
- выход для управления внешним твердотельным реле;
- цифроаналоговый преобразователь "параметр – ток 4...20 мА";
- цифроаналоговый преобразователь "параметр – напряжение 0...10 В".
ВУ2 может быть:
- ключевым (э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле) для подключения внешнего устройства сигнализации или блокировки оборудования;
- аналоговым (ЦАП 4...20 мА) для подключения регистрирующего устройства.

Интерфейс RS-485

В ТРМ101 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.
Интерфейс RS-485 позволяет:
- конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
- передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.
Подключение ТРМ101 к ПК производится через адаптер ОВЕН АС3-М или АС4.
При интеграции ТРМ101 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для ТРМ101:
- драйвер для Trace Mode;
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки WIN DLL для быстрого написания драйверов.

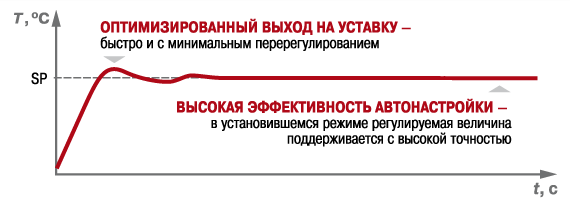

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования, а также постоянную времени цифрового фильтра и период следования управляющих импульсов.

Технические характеристики

Питание

Напряжение питания                                 90…245 В частотой 47...63 Гц

Универсальный вход 1

Дополнительный вход 2

Выходы

Количество выходных устройств                                               2

Интерфейс связи

Корпус

Характеристики выходных устройств

Характеристики измерительных датчиков
