Терморегулятор ОВЕН ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.
	Прибор ОВЕН ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ОВЕН ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.
____________________________________________________________________________________________

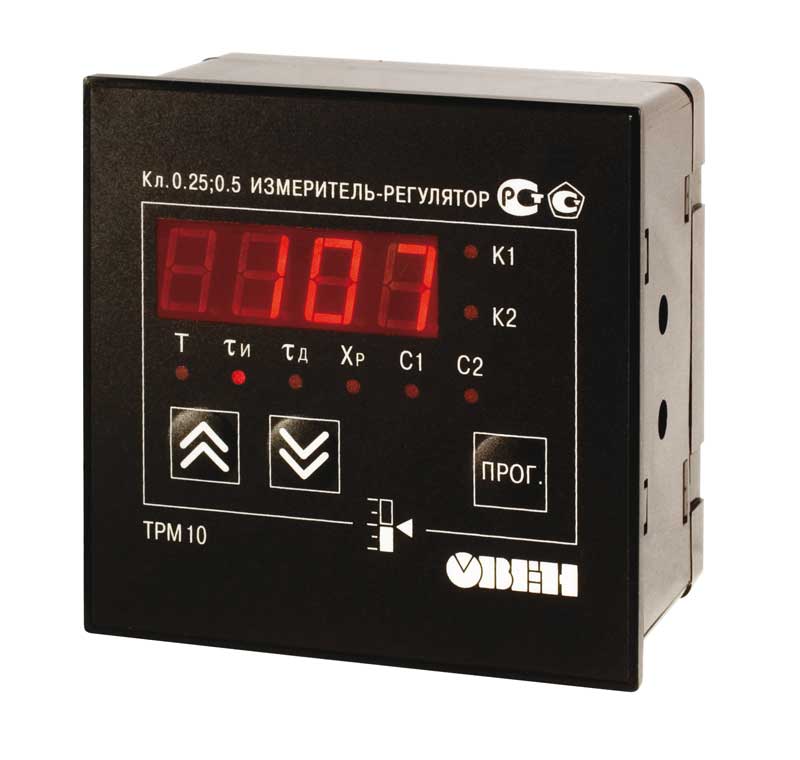

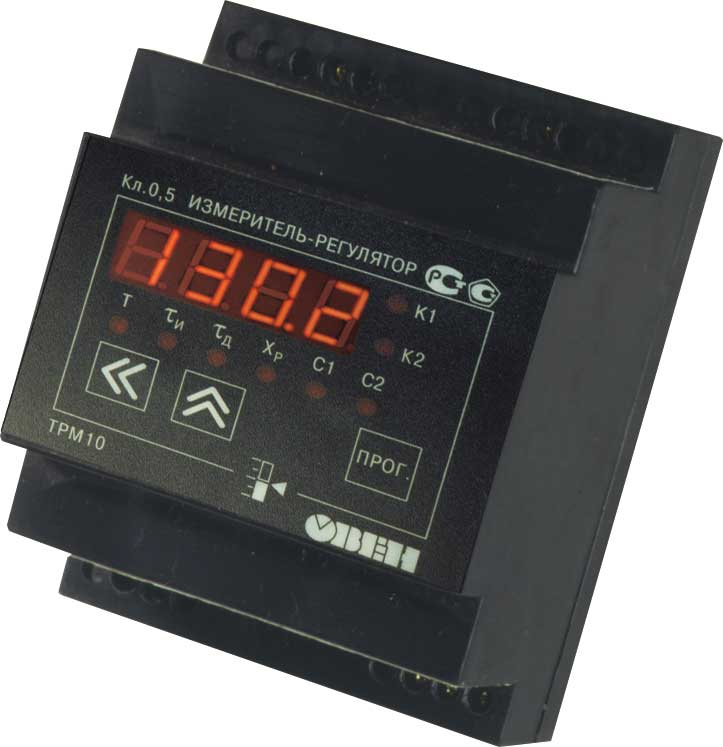

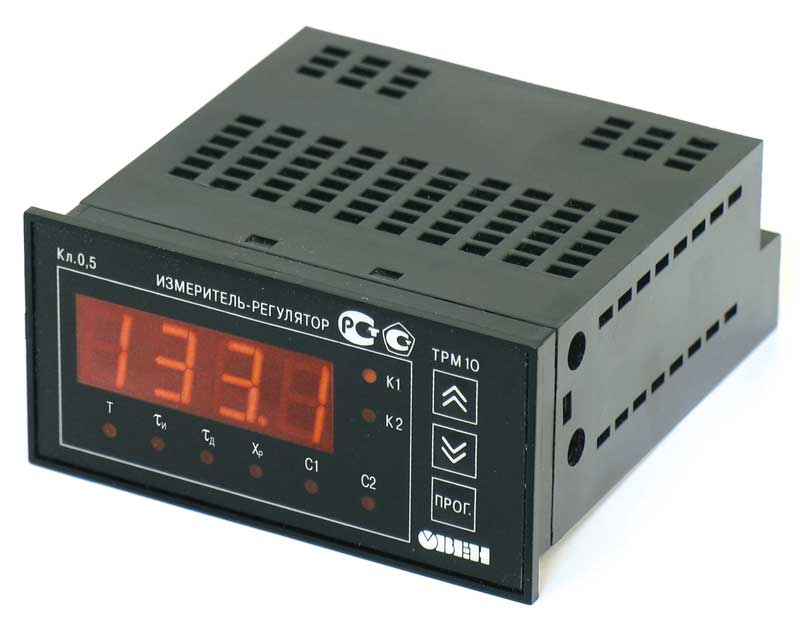

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Обновление линейки ТРМ10
В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ10 в корпусе Щ11.
	Новый ОВЕН ТРМ10-Щ11 полностью повторяет функции выпускаемых ТРМ10 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:
Главные преимущества нового ПИД-регулятор ТРМ10
| Улучшенная помехоустойчивость | новый ПИД-регулятор ТРМ10 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А |
| Повышенная надежность | наработка на отказ составляет 100 000 часов |
| Повышенная точность измерений | погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5) |
| Увеличенный межповерочный интервал | межповерочный интервал – 3 года |
| Увеличенный срок гарантии | гарантийный срок обслуживания нового ТРМ10 составляет 5 лет |
| Улучшенные показатели климатического исполнения | допустимый диапазон рабочих температур от –20 до +50 °С |
| Универсальный вход | прибор поддерживает все наиболее распространенные типы датчиков |
| Все возможные типы выходных устройств |
				Р – э/м реле К – транзисторная оптопара С – симисторная оптопара С3 – три симисторные оптопары И – ЦАП «параметр – ток 4...20 мА» У – ЦАП «параметр – напряжение 0...10 В» Т – выход для управления твердотельным реле  |
| Расширенный диапазон напряжений питания | 90...245 В частотой 47...63 Гц |
| Встроенный источник питания 24 В во всех модификациях нового ПИД-регулятора ТРМ10 | для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ |
| Усовершенствованная математическая модель ПИД-регулятора | новый ПИД-алгоритм регулирования |
| Современный алгоритм автонастройки ПИД-регулятора | высокая эффективность автонастройки |
Основные функции ПИД-регулятора ОВЕН ТРМ10
Функциональная схема прибора

Универсальный вход терморегулятора ОВЕН ТРМ10
Терморегулятор ТРМ10 имеет один универсальный вход для подключения измерительных датчиков:
Все модификации прибора ОВЕН ТРМ10 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.
ПИД-регулятор прибора ОВЕН ТРМ10
ПИД-регулятор управляет нагрузкой одним из двух методов:
Ток 4...20 мА на выходе позволяет при использовании ОВЕН ТРМ10 вместе с блоком ОВЕН БУСТ преобразовывать выходной сигнал в импульсы типа ФИМ и применять прибор для регулирования мощности, например, для управления инфракрасной лампой.
	Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД-регулятора.

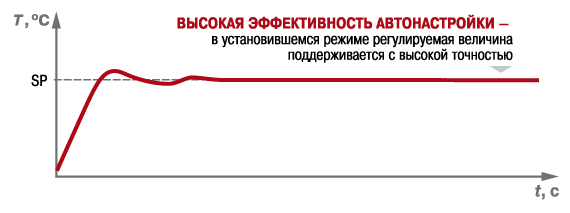

Автонастройка ПИД-регулятора
ПИД-регулятор имеет режим автонастройки, в процессе которого он самостоятельно определяет оптимальные для системы регулирования параметры:
_________________________________________________________________
Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора разработан компанией ОВЕН совместно с ведущими российскими учеными.
				![]()  |
| При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование. |
Сигнализация или двухпозиционное регулирование
Двухпозиционный регулятор имеет дискретный выход (ВУ2 – Р, К, С, Т) и работает независимо от ПИД-регулятора по своим уставкам; обычно используется для сигнализации о достижении заданной уставки.
	Пользователь имеет возможность программно задавать логику срабатывания компаратора:
Выходные устройства прибора ОВЕН ТРМ10
В стандартном исполнении в терморегулятор ОВЕН ТРМ10 устанавливается два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами.
	Выходное устройство ПИД-регулятора может быть следующих типов:
	дискретное (э/м реле 4 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле);
	цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА или напряжение 0…10 В с питанием от внешнего источника.
	Выходное устройство двухпозиционного регулятора всегда дискретного типа (э/м реле 8 А, транзисторная или симисторная оптопара, выход для управления внешним твердотельным реле).
	Для управления трехфазной нагрузкой в прибор устанавливается только одно ВУ – три симисторные оптопары, имеющие схему контроля перехода через ноль (модификация по типу выходов С3).
	Тип выходных устройств, установленных в приборе, выбирается при заказе.

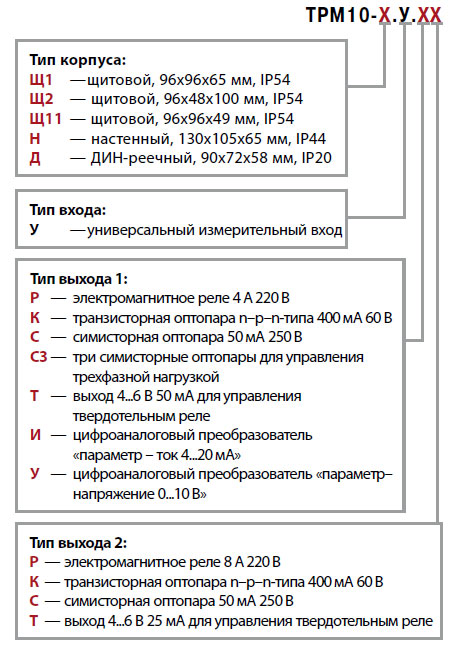

Модификации

Технические характеристики
Питание
| Напряжение питания переменного тока | 90…245 В |
| Частота напряжения питания | 47...63 Гц |
| Потребляемая мощность | не более 7 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В |
| Максимально допустимый ток источника питания | 80 мА |
Универсальные входы
| Количество универсальных входов | 1 |
| Типы входных датчиков и сигналов |
				см. таблицу «Характеристики измерительных датчиков»

  |
| Время опроса входа: | |
| – для термопреобразователей сопротивления | не более 0,8 с |
| – для других датчиков | не более 0,4 с |
| Предел основной приведенной погрешности измерения: | |
| – для термоэлектрических преобразователей | ±0,5 % |
| – для других датчиков | ±0,25 % |
Выходные устройства
| Количество выходных устройств | 2 |
| Типы выходных устройств: | |
| – ПИД-регулятора (ВУ1) | Р, К, С, С3, Т, И, У |
| – двухпозиционного регулятора (ВУ2) | Р, К, С, Т |
Корпус
| Габаритные размеры (мм) и степень защиты корпуса | |
| Щитовой Щ1 | 96х96х65, IP54* |
| Щитовой Щ2 | 96х48х100, IP54* |
| Настенный Н | 130х105х65, IP44 |
* со стороны передней панели
Условия эксплуатации
| Температура окружающего воздуха | –20...+50 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | 30...80 % |
Характеристики измерительных датчиков
| Код b1-0 | Тип датчика | Диапазон измерений | Разрешающая способность* |
| 01 | ТСМ (Cu50) W100=1.426 | –50…+200 °С | 0,1 °С |
| 09 | ТСМ (50М) W100=1.428 | –200…+200 °С | 0,1 °С |
| 07 | ТСП (Pt50) W100=1.385 | –200…+850 °С | 0,1 °С |
| 08 | ТСП (50П) W100=1.391 | –240…+1100 °С | 0,1 °С |
| 00 | ТСМ (Cu100) W100=1.426 | –50…+200 °С | 0,1 °С |
| 14 | ТСМ (100М) W100=1.428 | –200…+200 °С | 0,1 °С |
| 02 | ТСП (Pt100) W100=1.385 | –200…+850 °С | 0,1 °С |
| 03 | ТСП (100П) W100=1.391 | –240…+1100 °С | 0,1 °С |
| 29 | ТСН (100Н) W100=1.617 | –60…+180 °С | 0,1 °С |
| 30 | ТСМ (Cu500) W100=1.426 | –50…+200 °С | 0,1 °С |
| 31 | ТСМ (500М) W100=1.428 | –200…+200 °С | 0,1 °С |
| 32 | ТСП (Pt500) W100=1.385 | –200…+850 °С | 0,1 °С |
| 33 | ТСП (500П) W100=1.391 | –250…+1100 °С | 0,1 °С |
| 34 | ТСН (500Н) W100=1.617 | –60…+180 °С | 0,1 °С |
| 35 | ТСМ (Cu1000) W100=1.426 | –50…+200 °С | 0,1 °С |
| 36 | ТСМ (1000М) W100=1.428 | –200…+200 °С | 0,1 °С |
| 37 | ТСП (Pt1000) W100=1.385 | –200…+850 °С | 0,1 °С |
| 38 | ТСП (1000П) W100=1.391 | –250…+1100 °С | 0,1 °С |
| 39 | ТСН (1000Н) W100=1.617 | –60…+180 °С | 0,1 °С |
| 15 | ТСМ (53М) W100=1.426 (гр. 23) | –50…+200 °С | 0,1 °С |
| 04 | термопара ТХК (L) | –200…+800 °С | 0,1 °С |
| 20 | термопара ТЖК (J) | –200…+1200 °С | 0,1 °С |
| 19 | термопара ТНН (N) | –200…+1300 °С | 0,1 °С |
| 05 | термопара ТХА (K) | –200…+1360 °С | 0,1 °С |
| 17 | термопара ТПП (S) | –50…+1750 °C | 0,1 °С |
| 18 | термопара ТПП (R) | –50…+1750 °C | 0,1 °С |
| 16 | термопара ТПР (В) | +200…+1800 °C | 0,1 °С |
| 21 | термопара ТВР (А-1) | 0…+2500 °С | 0,1 °С |
| 22 | термопара ТВР (А-2) | 0…+1800 °C | 0,1 °С |
| 23 | термопара ТВР (А-3) | 0…+1800 °C | 0,1 °С |
| 24 | термопара ТМК (Т) | –200…+400 °C | 0,1 °С |
| 12 | ток 0…5 мА | 0…100 % | 0,1 % |
| 11 | ток 0…20 мA | 0…100 % | 0,1 % |
| 10 | ток 4…20 мА | 0…100 % | 0,1 % |
| 06 | напряжение –50…+50 мВ | 0…100 % | 0,1 % |
| 13 | напряжение 0…1 В | 0…100 % | 0,1 % |
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С
Характеристики выходных устройств
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики |
| Р | электромагнитное реле |
				ВУ1 (ПИД-регулирование) – 4 А ВУ2 (двухпозиционное регулирование) – 8 А при 220 В 50 Гц, cos ϕ> 0,4  |
| К | транзисторная оптопара n–p–n типа | 400 мА при 60 В пост. тока |
| С | симисторная оптопара | 50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
| СЗ | три симисторные оптопары для управления трехфазной нагрузкой | 50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
				нагрузка 100…800 Ом, напряжение питания 12...30 В пост. тока  |
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
				нагрузка не менее 2 кОм, напряжение питания 16...30 В пост. тока  |
| Т | выход для управления твердотельным реле |
				выходное напряжение 4...6 В, макс. выходной ток 25 мА  |
Схемы подключения

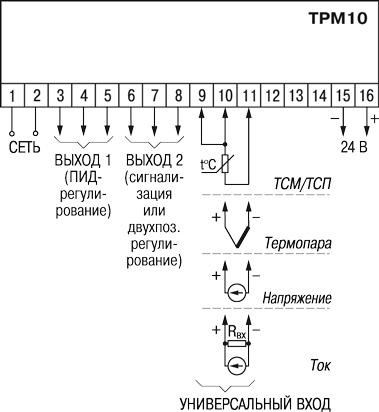

Общая схема подключения ТРМ10

Схемы подключения выходного устройства 1 (ВУ1)
				![]()  |
				![]()  |
				![]()  |
				![]()  |
|
				ВУ1 типа Р (э/м реле)  |
				ВУ1 типа К (транзисторная оптопара)  |
				ВУ1 типа С (симисторная оптопара)  |
				ВУ1 типа Т (для управления твердотельным реле)  |
				![]()  |
				![]()  |
				![]()  |
|
				ВУ1 типа С3 (три симисторные оптопары для управления трехфазной нагрузкой)  |
				ВУ1 типа И (ЦАП 4…20 мА)  |
				ВУ1 типа У (ЦАП 0…10 В)  |
Схемы подключения выходного устройства 2 (ВУ2)
				![]()  |
				![]()  |
				![]()  |
				![]()  |
|
				ВУ2 типа Р (э/м реле)  |
				ВУ2 типа К (транзисторная оптопара)  |
				ВУ2 типа С (симисторная оптопара)  |
				ВУ2 типа Т (для управления твердотельным реле)  |
