Реле-регулятор температуры с термопарой ТХК ОВЕН ТРМ502

 ОВЕН ТРМ502 - простой в эксплуатации и недорогой терморегулятор. Предназначен для поддержания температуры в составе полуавтоматов упаковочного оборудования, термопластавтоматов, в термоножах, печах для выпечки и т. д.

Прибор выпускается в щитовом корпусе 48х48х100 мм, степень защиты со стороны передней панели IP 40.

Функциональные возможности реле-регулятора ОВЕН ТРМ502

  • КОНТРОЛЬ ТЕМПЕРАТУРЫ в диапазоне 0...+400 °С
  • ТЕРМОПАРА ТХК – в комплекте поставки
  • РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ по двухпозиционному закону
  • ПРИБОР НЕ ТРЕБУЕТ НАСТРОЙКИ, кроме задания уставки с помощью ручки на лицевой панели
  • КОМПАКТНЫЙ КОРПУС (лицевая панель 48 x 48 мм)
  • ВЫСОКАЯ ПОМЕХОУСТОЙЧИВОСТЬ благодаря встроенному импульсному источнику питания

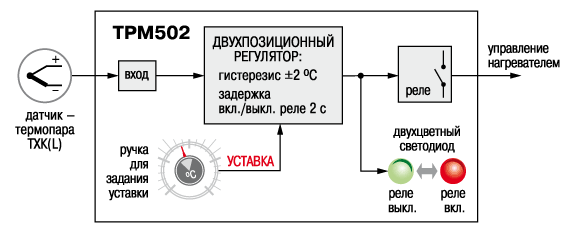

Функциональная схема прибора

Двухпозиционный регулятор может использоваться для управления нагревателем или для сигнализации о том, что измеренная величина превысила уставку
Для защиты реле от случайных переключений в приборе заданы фиксированные значения гистерезиса (±2 °С) и задержки включения и выключения реле (2 с).


Технические характеристики:
Напряжение питания (пост. или перем. тока)

90...245 В

47...63 Гц
Тип датчика преобразователь термоэлектрический ТХК(L)
Диапазон рабочих температур датчика 0...+400 °С
Количество встроенных выходных э/м реле 1
Максимальный ток, коммутируемый
контактами реле		 6 А при 220 В 50 Гц
cos > 0,4
Точность задания уставки цена деления шкалы
Гистерезис двухпозиционного регулятора 2 °С
Тип корпуса щитовой
Cтепень защиты корпуса IP40 (со стороны передней панели)
IP00 (корпус)
Габаритные размеры 48х48х100 мм

Технические характеристики термопары:

Тип термопары, входящей в комплект поставки дТПL014-00.20/2
Исполнение рабочего спая относительно корпуса изолированный
Диаметр термоэлектрода 0,5 мм
Длина погружаемой части 20 мм
Длина кабельного вывода 2 м

Примечание: по желанию пользователь может использовать термопару ТХК(L) с другими характеристиками.

Схема подключения:

Индикация и управление:

Ручка для задания уставки

Двухцветный светодиод показывает состояние прибора

Свечение зеленого цвета - прибор включен в сеть (выходное реле при этом выключено)
Свечение красного цвета – включено выходное реле
Мигание зеленого цвета – обрыв датчика

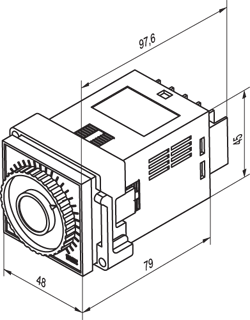

Габаритные и присоединительные размеры:



Габаритный чертеж





Разметка отверстий в лицевой панели щита под крепление нескольких приборов



Руководство по эксплуатации ТРМ502
