Назначение реле-регулятора ТРМ 501

Реле-регулятор ОВЕН ТРМ 501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов.
Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и т. п.

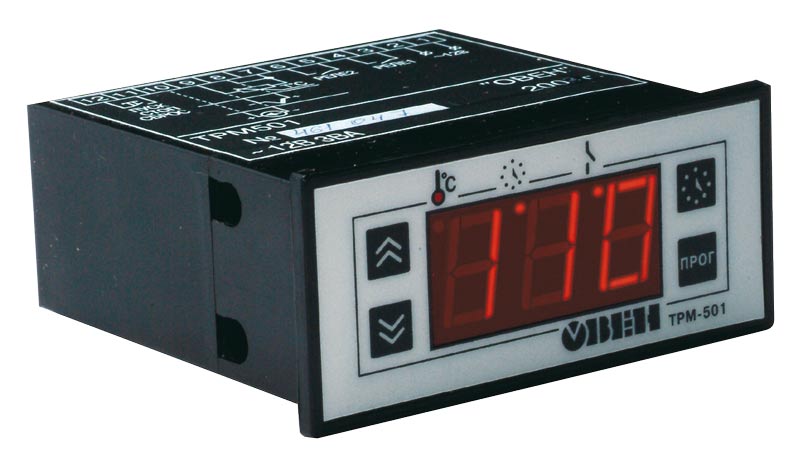

Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.

Функциональные возможности реле-регулятора ОВЕН ТРМ 501

  • ИЗМЕРЕНИЕ И РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ или другой физической величины
  • УНИВЕРСАЛЬНЫЙ ВХОД для подключения первичных преобразователей широкого спектра
  • УПРАВЛЕНИЕ «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону
  • ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ запуском/остановкой
  • ВСТРОЕННЫЙ ТАЙМЕР для обратного отсчета времени 1....999 минут (модификация ТРМ501), 1....999 секунд (модификация ТРМ501-С) или 0,1...99,9 секунд (модификация ТРМ501-Д)
  • ТРИ РЕЖИМА РАБОТЫ регулятора и таймера
  • ДОПОЛНИТЕЛЬНОЕ РЕЛЕ ДЛЯ СИГНАЛИЗАЦИИ об аварийной ситуации
  • ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
  • СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
  • ЗАЩИТА УСТАВОК РЕГУЛЯТОРА И ТАЙМЕРА от несанкционированных изменений

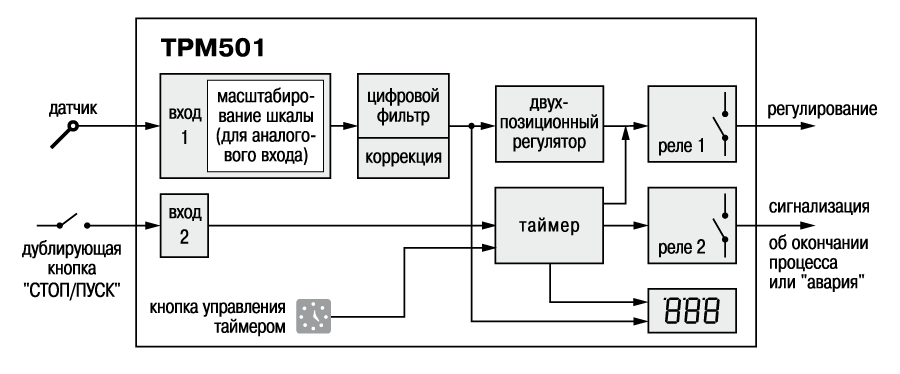

Функциональная схема прибора:

Таймер может быть включен или выключен параметром tir. Включенный таймер позволяет отрабатывать пользовательскую программу в течение заданного времени. Таймер может управлять регулятором или работать независимо, что задается параметром toU. Кроме того, существует режим, в котором таймер запускается, только когда регулируемая величина достигнет уставки.

Три режима работы регулятора и таймера

  1. Таймер включен и управляет работой регулятора: процесс регулирования будет запускаться и останавливаться таймером (см. пример ниже). Выходное реле 2 используется для сигнализации об окончании процесса регулирования.
  2. Регулирование происходит независимо от таймера (который может быть включен или выключен). По окончании времени работы таймера реле 2 замыкается, регулирование продолжается.
  3. Ручное управление запуском и остановкой процесса регулирования. Таймер при этом включен, уставка таймера равна 0.

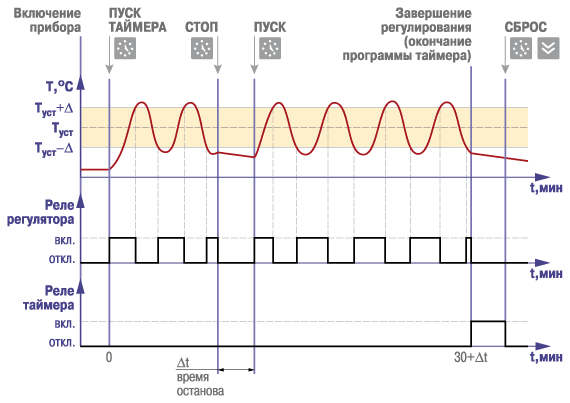

Пример работы

После включения в сеть для запуска таймера необходимо нажать кнопку «ПУСК/СТОП». При этом начнется регулирование.

Отсчет таймера можно остановить нажатием кнопки «ПУСК/СТОП». Это вызовет паузу в работе регулятора.
При повторном нажатии кнопки «ПУСК/СТОП» таймер продолжит отсчет, следовательно, продолжится регулирование.

По умолчанию программа таймера рассчитана на 30 мин. По истечении этого времени регулирование останавливается (реле 1 разомкнуто), реле таймера (реле 2) замыкается. Реле таймера размыкается после его сброса.

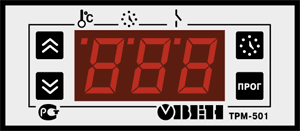

Элементы управления

3-х разрядный цифровой индикатор отображает:

  • в режиме РАБОТА – значение измеряемой величины или текущее время таймера;
  • в режиме ПРОГРАММИРОВАНИЕ – названия параметров и их значения.
Светодиод показывает, что выводится на цифровой индикатор:
входная величина – индикатор светится;
текущее время таймера – погашен;
сигнал аварии на входе – мигает.
Светодиод состояния таймера (запущен, остановлен, завершил работу, сброшен или выключен);
 Светодиод состояния реле регулятора (замкнуто/разомкнуто).
Кнопка используется для управления таймером (ПУСК/СТОП, а также СБРОС после окончания выполнения программы). При уставке таймера равной 0 кнопка используется для ручного управления запуском/остановкой регулятора.
Кнопка используется для перехода из режима РАБОТА в режим ПРОГРАММИРОВАНИЕ и обратно, в режиме ПРОГРАММИРОВАНИЕ – для записи установленных значений в память прибора.
Кнопкой в режиме РАБОТА осуществляют переход от индикации температуры к индикации времени и обратно.
Кнопкой можно выключить реле таймера при окончании программы или при аварии датчика.
Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора и увеличения (уменьшения) значения параметра.

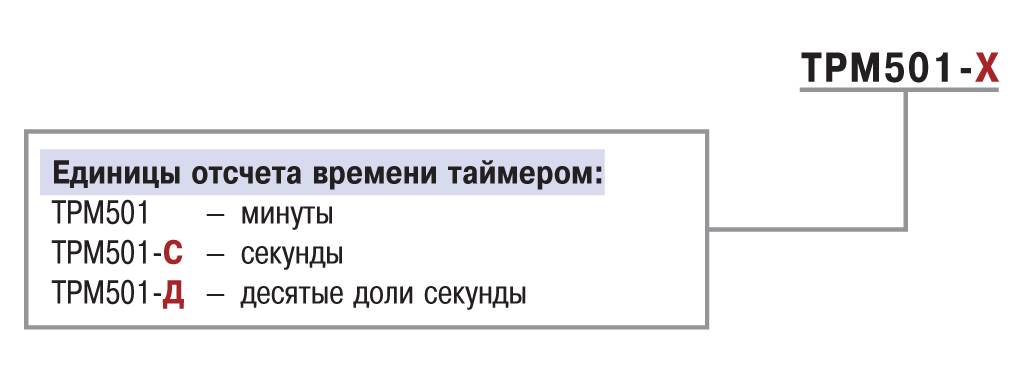

Модификации:

Технические характеристики:

Питание

Напряжение питания 12 В (постоянного или переменного тока)
Допустимое отклонение напряжения питания –10 ...+10 %
Максимально допустимый ток источника питания 250 мА

Входы

Время опроса входных каналов, не более 1с
Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика) ±0,5 %
Входное сопротивление прибора для унифицированного сигнала:
– тока 0...5 мА, 0...20 мА, 4...20 мА; 10 Ом ±0,5 %
– напряжения 0...100 мВ, 0...50 мВ. не менее 100 кОм
Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП") 0...0,8 В
Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП") 2,4...30 В
Выходное сопротивление устройства внешнего управления таймером не более 1 кОм

Выходы:

Количество встроенных выходных э/м реле 2
Максимально допустимый ток, коммутируемый контактами э/м реле 8 А при 220 В 50 Гц и cos > 0,4

Таймер

Время работы таймера:
ТРМ501 0...999 мин
ТРМ501-C 0...999 с
ТРМ501-Д 0...99,9 с
Дискретность времени работы таймера:
ТРМ501 1 мин
ТРМ501-С 1 с
ТРМ501-Д 0,1 с

Корпус

Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели щитовой Щ3, 76х34х70 мм, IP54

Характеристики измерительных датчиков

Код tin

Тип датчика

Диапазон измерений

Разрешающая способность

00

ТСМ 100М W100=1,426

–50...+200 °C

1 °C

01

TCM 50M W100=1,426

–50...+200 °C

1 °C

02

TCП 100П W100=1,385 (Pt100)

–99...+650 °C

1 °C

03

ТСП 100П W100=1,391

–99...+650 °C

1 °C

04

ТХК(L)

–99...+750 °C

1 °C

05

ТХА(K)

–99...+999 °C

1 °C

06

Напряжение 0…50 мВ

0...100 %

0,1%

07

ТСП 50П W100=1,385

–99...+650 °C

1 °C

08

ТСП 50П W100=1,391

–99...+650 °C

1 °C

09

TCM 50M W100=1,428

–99...+200 °C

1 °C

10

Ток 4…20 мА

0...100 %

0,1%

11

Ток 0…20 мА

0...100 %

0,1%

12

Ток 0…5 мА

0...100 %

0,1%

13

Напряжение 0…100 мВ

0...100 %

0,1%

14

ТСМ 100М W100=1,428

–50...+200 °C

1 °C

15

ТСМ гр. 23

–50...+200 °C

1 °C

19

ТНН(N)

–99...+999 °C

1 °C

20

ТЖК(J)

–99...+900 °C

1 °C

Устройства, подключаемые к дополнительному (управляющему) входу:

  • Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.)
  • Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
  • Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА.

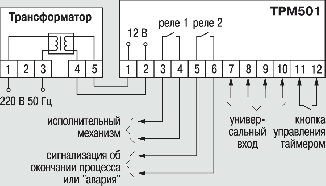

Общая схема подключения ТРМ501

Схемы подключения измерительных датчиков к универсальному входу

Термопреобразователь сопротивления ТСМ/ТСП, Pt100 Термопара ТХК, ТХА, ТНН, ТЖК Датчик с выходным сигналом тока 0(4)...20, 0...5 мА Датчик с выходным сигналом напряжения 0...50(100) мВ
