Измеритель-регулятор одноканальный с RS-485 ОВЕН ТРМ201

     Терморегулятор ОВЕН ТРМ201 – аналог ОВЕН ТРМ1 с интерфейсом RS-485.
Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

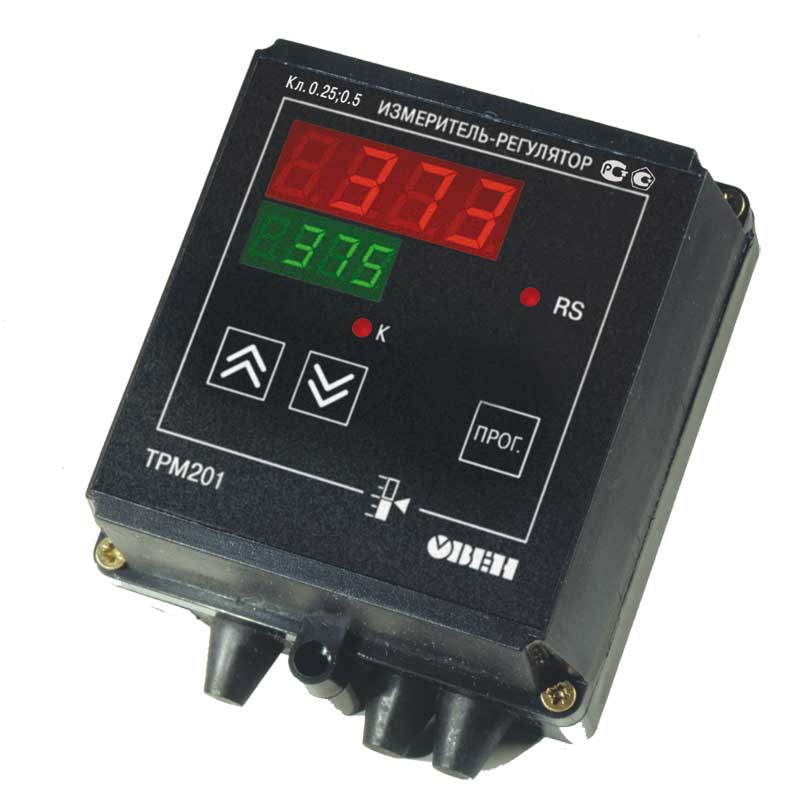

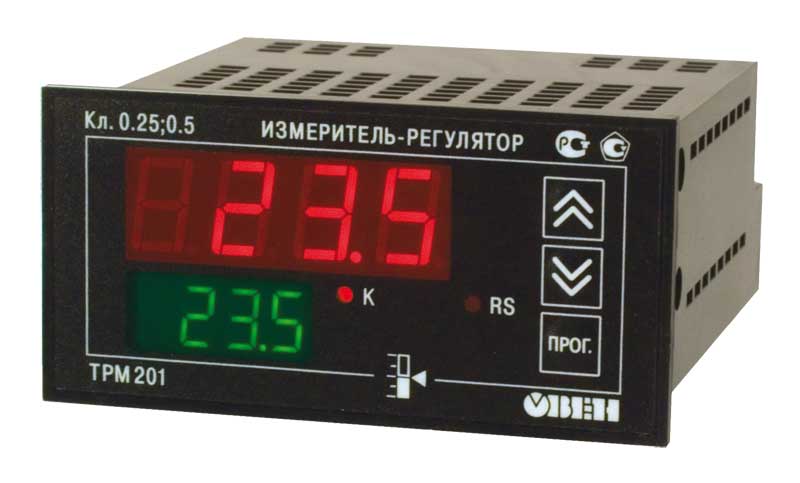

Прибор выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Функциональные возможности измерителя-регулятора ОВЕН ТРМ201:

  • УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.
  • РЕГУЛИРОВАНИЕ входной величины:
- двухпозиционное регулирование
- аналоговое П-регулирование.
  • ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
  • РЕГИСТРАЦИЯ измеренной величины при установке на выходе ЦАП 4...20 мА (модификация ТРМ201-Х.И)
  • ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
  • ВСТРОЕННЫЙ ИНТЕРФЕЙС RS -485 (протокол ОВЕН, Modbus ASCII/RTU*)
  • КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора
  • БЫСТРЫЙ ДОСТУП К ИЗМЕНЕНИЮ УСТАВКИ с лицевой панели прибора
  • УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов

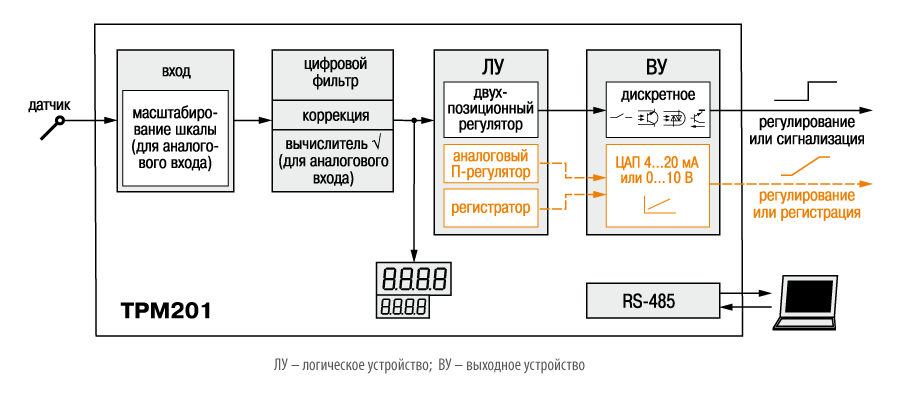

Функциональная схема прибора:

Универсальный вход прибора ТРМ201:

Терморегулятор ТРМ201 имеет один универсальный вход для подключения измерительных датчиков:

  • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Логическое устройство прибора ОВЕН ТРМ1 (ЛУ):

Логическое устройство прибора ОВЕН ТРМ201 может работать в одном из 3-х режимов:

  • двухпозиционный регулятор (компаратор, устройство сравнения);
  • аналоговый П-регулятор;
  • измеритель-регистратор.

Режим работы ЛУ определяется типом установленного в приборе выходного устройства (ВУ).
Для работы ЛУ в режиме компаратора требуется выходное устройство ключевого типа (реле, транзисторный ключ, оптосимистор, логический выход для управления внешним твердотельным реле).
Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА.

Выходные устройства прибора ОВЕН ТРМ1:

В терморегулятор ТРМ201 может быть установлено одно из перечисленных ниже выходных устройств (ВУ):

  • ВУ ключевого типа – электромагнитное реле 8 А, транзисторная или симисторная оптопара, логический выход для управления внешним твердотельным реле;
  • цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА с питанием от внешнего источника.

Кроме того, прибор ОВЕН ТРМ201 имеет возможность управления трехфазной нагрузкой. Для этого в прибор устанавливается ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.
Тип выходного устройства, установленного в терморегуляторе, выбирается пользователем при заказе.

Режимы работы логических устройств (ЛУ1, ЛУ2):

Параметры
Режим работы ЛУ1 (ЛУ2)
Тип ВУ
Диаграмм
работы ВУ
CmP1(2)=00 Регулятор выключен - -
CmP1(2)=01 Двухпозиционный регулятор: прямой гистерезис («нагреватель») ключевое (Р, К, С, Т, С3)
CmP1(2)=02 Двухпозиционный регулятор: обратный гистерезис («холодильник») ключевое (Р, К, С, Т, С3)
CmP1(2)=03 Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы) ключевое (Р, К, С, Т, С3)
CmP1(2)=04 Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы) ключевое (Р, К, С, Т, С3)
dAC1(2)=o
CtL1(2)=HEAt
Аналоговый П-регулятор: обратное управление («нагреватель») ЦАП 4...20 мА или 0...10 В (И, У)
dAC1(2)=o
CtL1(2)=CooL
Аналоговый П-регулятор:
прямое управление («холодильник»)
ЦАП 4...20 мА или 0...10 В (И, У)
dAC1(2)=Pv Измеритель-регистратор ЦАП 4...20 мА (И)

Примечание. SP – уставка, – гистерезис (параметр HYS), ХР – полоса пропорциональности П-регулятора.

Установка временных задержек срабатывания выходного устройства прибора:

При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:

  • времени задержки включения ВУ;
  • времени задержки выключения ВУ;
  • минимального времени удержания ВУ во включенном состоянии;
  • минимального времени удержания ВУ в выключенном состоянии.

Интерфейс RS-485

В ТРМ201 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН, Modbus ASCII/RTU.

Интерфейс RS-485 позволяет:

  • конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
  • передавать в сеть текущие значения измеренной величины и уставки, а также любых программируемых параметров.
    Подключение ТРМ201 к ПК производится через адаптер ОВЕН АС3.
    При интеграции ТРМ201 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
    Компания ОВЕН бесплатно предоставляет для ТРМ201:
  • драйвер для Trace Mode;
  • OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
  • библиотеки WIN DLL для быстрого написания драйверов.

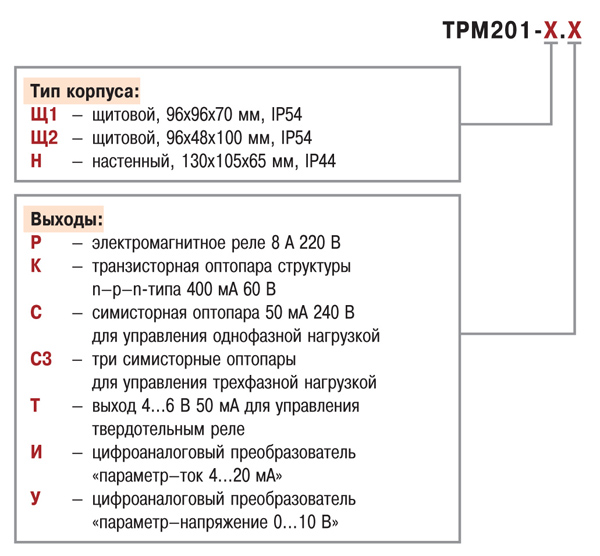

Модификации:

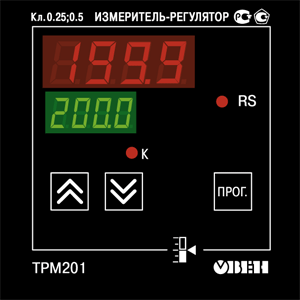

Элементы управления:

Два цифровых индикатора в режиме РАБОТА отображают:

  • верхний индикатор - текущее значение регулируемой величины;
  • нижний индикатор - значение ее уставки.
    В режиме ПРОГРАММИРОВАНИЕ цифровые индикаторы отображают название и значение программируемого параметра.
    Светодиод «К» светится, когда включено выходное устройство.
    Светодиод «RS» светится, когда прибор осуществляет обмен данными по сети RS 485.

Функции кнопок

Кнопками и можно корректировать значение уставки непосредственно в процессе работы (если снята защита от изменения уставки).
Кнопка осуществляет:
  • вход в МЕНЮ программирования;
  • вход в нужную группу параметров;
  • циклическое пролистывание параметров в группе (при каждом нажатии кнопки значение текущего параметра записывается в память).
В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия трех кнопок.
Кнопки служат для:
  • перехода между пунктами МЕНЮ;
  • увеличения и уменьшения значения параметра

Технические характеристики:

Питание:

Напряжение питания 90…245 В переменного тока
Частота напряжения питания 47...63 Гц

Универсальный вход:

Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
Время опроса входа 1 с
Входное сопротивление при подключении источника сигнала:
– тока

– напряжения

100 Ом ± 0,1 % (при подключении внешнего резистора)

не менее 100 кОм

 Предел допустимой основной погрешности:

– при использовании термопреобразователя сопротивления

– для остальных видов сигналов

±0,5 %



±0,25 %

Интерфейс связи:

Тип интерфейса RS-485
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля экранированная витая пара

Корпус:

Габаритные размеры и степень защиты корпуса
Щитовой Щ1 96х96х70 мм, IP54*
Щитовой Щ2 96х48х100 мм, IP54*
Настенный Н 130х105х65 мм, IP44

* со стороны передней панели

Характеристики выходных устройств:

Обозначения Тип выходного устройства (ВУ) Электрические характеристики
Р электромагнитное реле 8 А при 220 В, cos > 0,4
К транзисторная оптопара структуры n–p–n типа 400 мА при 60 В пост. тока
С симисторная оптопара 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
СЗ три симисторные оптопары для управления трехфазной нагрузкой 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
И цифроаналоговый преобразователь «параметр–ток 4…20 мА» нагрузка 0…1000 Ом,
напряжение питания 10...30 В пост. тока
Т выход для управления твердотельным реле выходное напряжение 4...6 В,
макс. выходной ток 50 мА

Характеристики измерительных датчиков:

Код in.t

Тип датчика

Диапазон измерений

r385

ТСП50 W100 = 1.385

–200…+750 °С

r.385

ТСП100 W100 = 1.385 (Pt 100)

–200…+750 °С

r391

ТСП50 W100 = 1.391

–200…+750 °С

r.391

ТСП100 W100 = 1.391

–200…+750 °С

r-21

ТСП гр. 21 (R0=46 Oм, W100 = 1.391)

–200…+750 °С

r426

ТСМ50 W100 = 1.426

–50…+200 °С

r.426

ТСМ100 W100 = 1.426

–50…+200 °С

r-23

ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)

–50…+200 °С

r428

ТСМ50 W100 = 1.428

–190…+200 °С

r.428

ТСМ100 W100 = 1.428

–190…+200 °С

E_A1

термопара ТВР (А-1)

0…+2500 °С

E_A2

термопара ТВР (А-2)

0…+1800 °C

E_A3

термопара ТВР (А-3)

0…+1800 °C

E_ _b

термопара ТПР (В)

+200…+1800 °C

E_ _J

термопара ТЖК (J)

–200…+1200 °С

E_ _K

термопара ТХА (K)

–200…+1300 °С

E_ _L

термопара ТХК (L)

–200…+800 °С

E_ _n

термопара ТНН (N)

–200…+1300 °С

E_ _r

термопара ТПП (R)

0…+1750 °C

E_ _S

термопара ТПП (S)

0…+1750 °C

E_ _t

термопара ТМК (Т)

–200…+400 °C

i 0_5

ток 0…5 мА

0…100 %

i 0.20

ток 0…20 мA

0…100 %

i 4.20

ток 4…20 мА

0…100 %

U-50

напряжение –50…+50 мВ

0…100 %

U0_1

напряжение 0…1 В

0…100 %

 Условия эксплуатации:

Температура окружающего воздуха +1...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при +35 °С) 30...80 %

Схемы подключения:

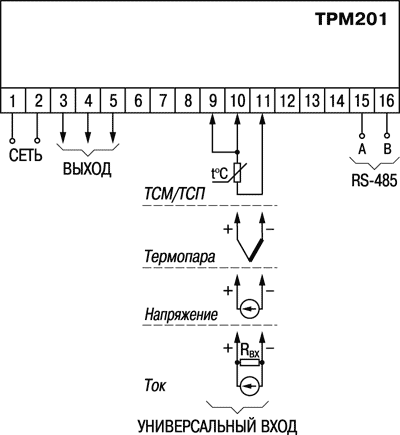

Общая схема подключения ТРМ201

Схемы подключения выходных устройств



Схемы подключения выходных устройств
