Устройство контроля температуры восьмиканальное со встроенным барьером искрозащиты ОВЕН УКТ38-В

Прибор ОВЕН УКТ38-В предназначен для контроля температуры в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы, а также для их регистрации на ЭВМ.
Применяется для подключения датчиков, находящихся во взрывоопасных зонах в технологическом оборудовании в пищевой, медицинской и нефтеперерабатывающей промышленности.
Прибор имеет искробезопасную электрическую цепь уровня ib , что обеспечивает его взрывозащищенность.

     Функциональные возможности прибора:

• • КОНТРОЛЬ ТЕМПЕРАТУРЫ в нескольких зонах одновременно (до 8-ми)


  • ВОСЕМЬ ВХОДОВ* для измерения температуры с помощью датчиков:
    – термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;
    – термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt 100;
    – термопар ТХК(L), ТХА(K).


  • АВАРИЙНАЯ СИГНАЛИЗАЦИЯ или отключение установки при:
    – выходе любой из контролируемых величин за заданные пределы;
    – выходе датчиков из строя.


  • БАРЬЕР ИСКРОЗАЩИТЫ для линий связи прибора с датчиками


  • ИНДИКАЦИЯ измеренных величин и заданных для них уставок на двух встроенных индикаторах


  • ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора


  • СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания


  • РЕГИСТРАЦИЯ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ НА ЭВМ через адаптер сети ОВЕН АС2 по интерфейсу RS-232

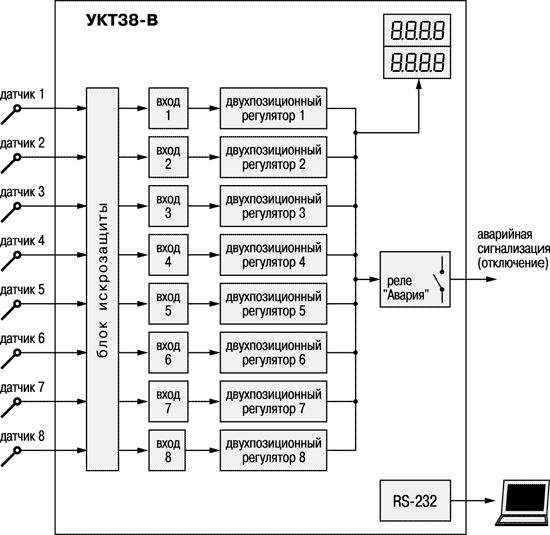

    Функциональная схема прибора

    Входы прибора ОВЕН УКТ38-В
    Прибор ОВЕН УКТ38-В имеет 8 входов для подключения измерительных датчиков.
    Входы УКТ38-В могут быть только однотипными и выполняются в одной из следующих модификаций:


  • 01 для подключения термопреобразователей сопротивления типа ТСМ 50М или ТСП 50П;

  • 03 для подключения термопреобразователей сопротивления типа ТСМ 100М или ТСП 100П, Pt100;

  • 04 для подключения термопар типа ТХК(L) или ТХА(K).


  Модификация входов выбирается пользователем при заказе.
    Сигнализация или двухпозиционное регулирование
  Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.
  В УКТ38-В возможны 2 типа аварийной сигнализации (2 типа логики срабатывания двухпозиционного регулятора):


• о снижении контролируемого параметра ниже заданной уставки («прямой гистерезис»);


• о превышении контролируемым параметром заданной уставки («обратный гистерезис»).

Тип аварийной сигнализации задается при программировании прибора и является единым для всех восьми каналов контроля температуры.
Для каждого из 8-ми каналов контроля может быть задана своя уставка.
    Выходное устройство прибора ОВЕН УКТ38-В
УКТ38-В имеет одно выходное реле 8 А 220 В для аварийной сигнализации или отключения оборудования.
Выходное реле «Авария» замыкается в случае достижения уставки в любом из каналов.

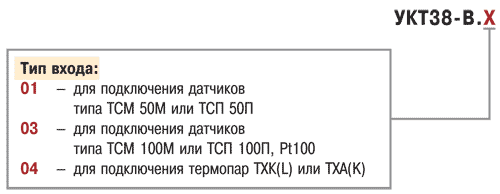

    Модификации

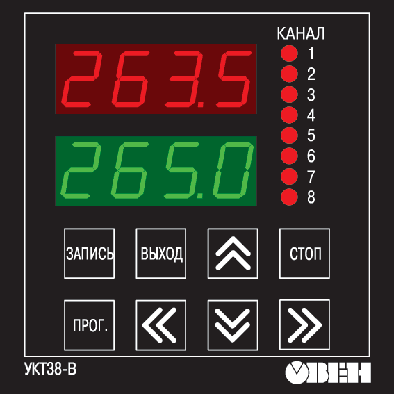

Элементы управления

Два 4-х разрядных цифровых индикатора

в режиме РАБОТА отображают информацию в двух режимах индикации:

В режиме ПРОГРАММИРОВАНИЕ верхний индикатор отображает программируемый параметр, нижний – его значение.

8 светодиодов «КАНАЛ»

показывают номер канала, выводимого в данный мо мент на индикатор (постоянное свечение), или сигнализируют об аварии в соответствующем канале контроля (мигающая засветка).

Функции кнопок

	– для перехода в режим ПРОГРАММИРОВАНИЕ – в режиме ПРОГРАММИРОВАНИЕ для изменения параметра
	– для возврата из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА
	– для записи установленных значений программируемых параметров в память прибора
	– для переключения из циклического в статический режим работы индикатора, и обратно
	– в режиме РАБОТА для переключения каналов, выводимых на индикатор – в режиме ПРОГРАММИРОВАНИЕ для выбора параметра и для изменения его значения

Технические характеристики:

Номинальное напряжение питания

220 В 50 Гц

Допустимое отклонение номинального напряжения

–15…+10 %

Количество входов для подключения датчиков

8

Предел допустимой осн. погрешности измерения входного параметра (без учета погрешн. датчика)

±0,5 %

Время опроса одного входа

 не более 2 с

Количество выходных устройств

1

Допустимый ток нагрузки, коммутируемый контактами э/м реле

8 А при 220 В

Тип корпуса

щитовой Щ

Габаритные размеры

96х96х180 мм

Степень защиты корпуса

IP20 со стороны передней панели

Тип интерфейса связи с ЭВМ

последовательный, RS-232

Подключение к ЭВМ

через адаптер сети ОВЕН АС2

Вид взрывозащиты для линий связи

«искробезопасная электрическая цепь» уровня «ib»

Характеристики измерительных датчиков

Тип
датчика

Тип
входа

Диапазон
измерений

Разрешающая
способность

TCM 50M

01

–50...+200 °С

0,1 °С

TCП 50П

01

–80...+750 °С

0,1 °С

ТСМ 100М

03

–50...+200 °С

0,1 °С

ТСП 100П, Pt100

03

–80...+750 °С

0,1 °С

ТХК(L)

04

–50...+750 °С

0,1 °С

ТХА(K)

04

–50...+1200 °С

1 °С

Схемы подключения

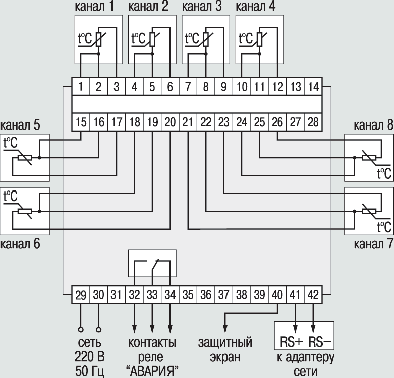

Схема подключения прибора модификаций УКТ38-В.01 и УКТ38-В.03
с термопреобразователями сопротивления типа ТСМ, ТСП

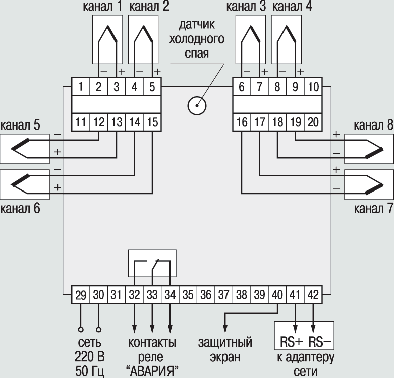

Схема подключения прибора модификации УКТ38-В.04 с термоэлектрическими преобразователями типа ТХК(L), ТХА(K)

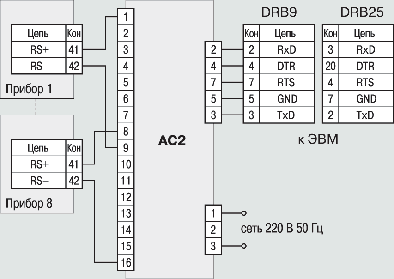

Схема подключения приборов УКТ38-В к сетевому адаптеру АС2
