Прибор ОВЕН УКТ38-Щ4 предназначен для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы, а также для регистрации измеренных параметров на ЭВМ.
ОВЕН УКТ38-Щ4 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

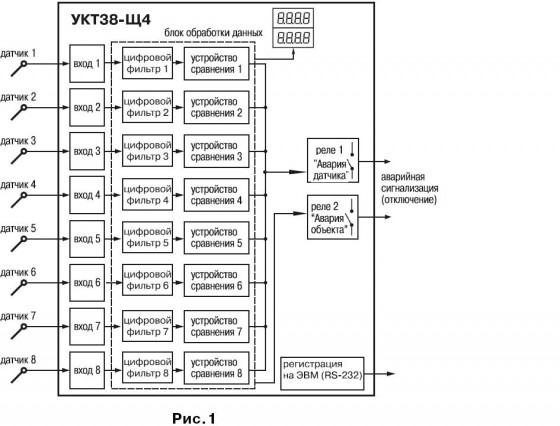

Функциональная схема прибора
УКТ38-Щ4 имеет 8 входов для подключения измерительных датчиков.
Входы прибора ОВЕН УКТ38-Щ4 выполняются в одной из следующих модификаций:
ТС для подключения термопреобразователей сопротивления типа ТСМ 50М/100М, ТСП 50П/100П, Pt100;
ТП для подключения термопар типа ТХК(L), ТХА(K), ТНН(N) и ТЖК(J);
ТПП для подключения термопар ТПП(S) и ТПП(R);
АТ для подключения датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА;
АН для подключения датчиков с унифицированным сигналом напряжения 0…1 В.
Входы могут быть только однотипными.
Модификация входов прибора выбирается пользователем при заказе.
К разным входам можно подключать датчики разных типов, если эти датчики относятся к одной модификации входов.
Цифровая фильтрация и коррекция входного сигнала
ОВЕН УКТ38-Щ4 осуществляет цифровую фильтрацию входного сигнала от помех.
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
Сигнализация или двухпозиционное регулирование
Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.
УКТ38-Щ4 имеет 4 типа сигнализации «Авария объекта» (4 типа логики срабатывания двухпозиционного регулятора):
о снижении контролируемого параметра ниже заданной границы («прямой гистерезис»);
о превышении контролируемым параметром заданной границы («обратный гистерезис»);
о входе контролируемого параметра в заданные границы (П-образная логика);
о выходе контролируемого параметра за заданные границы (U-образная логика).
Для каждого из 8-ми каналов контроля может быть задан свой тип сигнализации и своя уставка.
Выходные устройства прибора ОВЕН УКТ38-Щ4
В качестве выходных устройств в УКТ38-Щ4 установлены 2 электромагнитных реле.
Реле 1 «Авария объекта» срабатывает при выходе любого из контролируемых параметров за заданные для границы.
Реле 2 «Авария датчика» срабатывает:
для термопреобразователей сопротивления – при обрыве или коротком замыкании датчика;
для термопары – при обрыве.

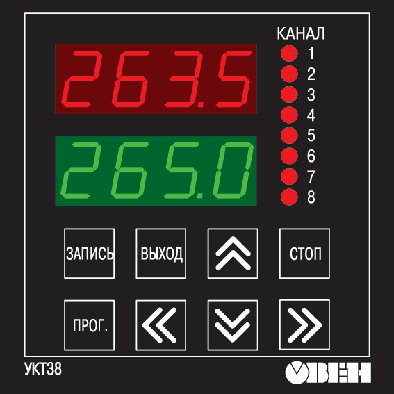

Элементы управления восьмиканальным устройством контроля температуры с аварийной сигнализацией ОВЕН УКТ38-Щ4
Два 4-х разрядных цифровых индикатора в режиме РАБОТА отображают в выбранном для индикации канале:
верхний - значение контролируемого параметра;
нижний - значение уставки.
Возможны два режима индикации:
циклический режим - результат измерений и уставка выводятся на заданное время последовательно для каждого задействованного канала;
статический режим - результат измерений и уставка выводятся для канала, выбранного пользователем.
В режиме ПРОГРАММИРОВАНИЕ верхний индикатор отображает программируемый параметр, нижний - его значение.
8 светодиодов «КАНАЛ» показывают номер канала, выводимого в данный момент на индикатор (постоянное свечение), или сигнализируют об аварии в соответствующем канале контроля (мигающая засветка).
Функции кнопок
|
|
|
Перехода в режим ПРОГРАММИРОВАНИЕ.
В режиме ПРОГРАММИРОВАНИЕ для изменения параметра. |
|
Возврат из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА. |
|
Запись установленных значений программируемых параметров в память прибора.
|
|
Переключение из циклического в статический режим работы индикатора, и обратно. |
|
Просмотр гистерезиса
вместо уставки. |
|
Выбор канала индикации.
|
|
Кнопки используются в режиме ПРОГРАММИРОВАНИЕ для выбора параметров и изменения их значений. |
Технические характеристики:
Номинальное напряжение питания |
220 В 50 Гц |
Допустимое отклонение номинального напряжения
|
-15…+10 % |
Количество входов для подключения датчиков |
8 |
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)
|
±0,5 % |
Продолжительность цикла опроса 8-ми датчиков: |
|
– УКТ38-Щ4.ТС |
3,6 с |
– УКТ38-Щ4.ТП (ТПП) |
2,2 с |
– УКТ38-Щ4.АТ (АН) |
2,1 с |
Количество выходных устройств |
2 |
Допустимый ток нагрузки, коммутируемый контактами э/м реле
|
4 А при 220 В (cos φ > 0,4) |
Тип корпуса |
щитовой Щ4 |
Габаритные размеры |
96х96х145 мм |
Степень защиты корпуса |
IP54 со стороны передней панели
|
Тип интерфейса связи с ЭВМ
|
последовательный, RS-232 |
Подключение к ЭВМ
|
через адаптер сети ОВЕН АС2 |
Характеристики измерительных датчиков:
Код |
Тип датчика |
Тип
входа
|
Диапазон
измерений
|
Разрешающая
способность
|
---|---|---|---|---|
00 |
ТСМ 100М W100=1,426 |
ТС |
-50...+200 °С |
0,1 °С |
01 |
TCM 50M W100=1,426 |
-50...+200 °С |
0,1 °С |
|
02 |
TCП 100П W100=1,385 (Pt100) |
-90...+750 °С |
0,1 °С |
|
03 |
ТСП 100П W100=1,391 |
-90...+750 °С |
0,1 °С |
|
07 |
ТСП 50П W100=1,385 |
-90...+750 °С |
0,1 °С |
|
08 |
ТСП 50П W100=1,391 |
-90...+750 °С |
0,1 °С |
|
09 |
TCM 50M W100=1,428 |
-50...+200 °С |
0,1 °С |
|
14 |
ТСМ 100М W100=1,428
|
-50...+200 °С |
0,1 °С |
|
15 |
ТСМ гр. 23 |
-50...+200 °С |
0,1 °С |
|
04 |
ТХК(L) |
ТП |
-50...+750 °С |
0,1 °С |
05 |
ТХА(K) |
-50...+1300 °С |
1 °С |
|
19 |
ТНН(N) |
-50...+1300 °С
|
1 °С |
|
20 |
ТЖК(J)
|
-50...+900 °С |
0,1 °С |
|
17 |
ТПП(S) |
ТПП |
0...+1700 °С |
1 °С |
18 |
ТПП(R) |
0...+1700 °С |
1 °С |
|
10 |
Ток 4…20 мА |
АТ |
0...100 % |
0,1 %
|
11 |
Ток 0…20 мА |
0...100 % |
0,1 % |
|
12 |
Ток 0…5 мА |
0...100 % |
0,1 % |
|
13 |
Напряжение 0…1 В |
АН |
0...100 % |
0,1 %
|
Схема подключения

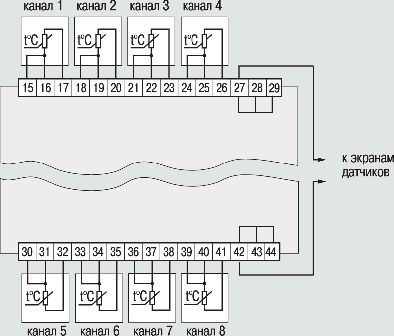

Схема подключения прибора модификации УКТ38-Щ4-ТС с термопреобразователями сопротивления типа ТСМ, ТСП

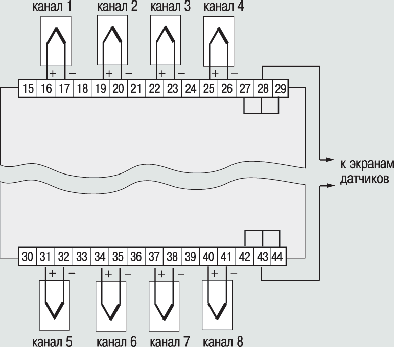

Схема подключения приборов модификаций УКТ38-Щ4-ТП и УКТ38-Щ4-ТПП с термоэлектрическими преобразователями

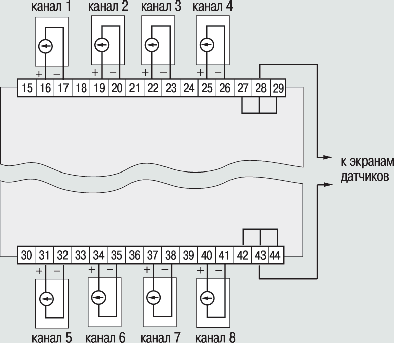

Схема подключения приборов модификаций УКТ38-Щ4-АТ и УКТ38-Щ4-АН с активными датчиками

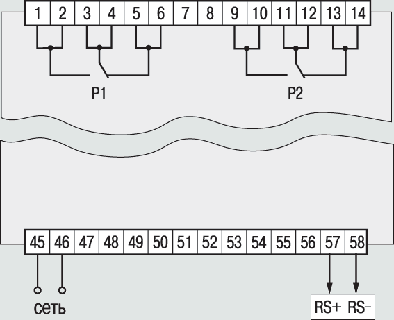

Схема подключения выходных реле
