Выключатели нагрузки ВН-32

Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.

Преимущества

• Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
• Широкий диапазон рабочих температур
от –40 °С до +50 °С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Не имеет собственного потребления электроэнергии и является устройством ручного управления.








Увеличенный размер головки винта с универсальным шлицом (+ , –) облегчает монтаж и предотвращает выпадение винтов при установке.




Благодаря своей конструкции (двойной разрыв цепи), позволяет практически исключить пробой и перекрытие дугой по изоляции, даже при длительной эксплуатации и сильном загрязнении.







Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.








Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.








Технические характеристики



Соответствуют стандартам

ГОСТ Р 50030.3-99, ТУ 02 АГИЕ.642416.020

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный рабочий ток Iе, А

20, 25, 32, 40, 63, 100

Номинальный кратковременно допустимый ток при t=1 с

15 Iе

Категория применения

АС 22 В

Число полюсов

1, 2, 3, 4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP 20

Электрическая износостойкость, циклов В-О, не менее

10000

Механическая износостойкость, циклов В-О, не менее

20000

Максимальное сечение присоединяемых проводов, мм2

35

Наличие драгоценных металлов (серебро), г/полюс

1,2

Масса 1 полюса, не более, кг

0,13

Диапазон рабочих температур, °С

-40 ÷ +50

Ассортимент

  Наим. Номинал.
ток, А		 Число мостиковых контактов Износо-стойкость, циклов В-О Кол-во в уп-ке Артикул
групп.  трансп.
ВН-32 1Р 20 А 20 1 30 000 12 240 MNV10-1-020
ВН-32 1Р 25 А 25 1 30 000 12 240 MNV10-1-025
ВН-32 1Р 32 А 32 1 30 000 12 240 MNV10-1-032
ВН-32 1Р 40 А 40 1 20 000 12 240 MNV10-1-040
ВН-32 1Р 63 А 63 2 20 000 12 240 MNV10-1-063
ВН-32 1Р 100 А 100 2 10 000 12 240 MNV10-1-100
ВН-32 2Р 20 А 20 1 30 000 6 120 MNV10-2-020
ВН-32 2Р 25 А 25 1 30 000 6 120 MNV10-2-025
ВН-32 2Р 32 А 32 1 30 000 6 120 MNV10-2-032
ВН-32 2Р 40 А 40 1 20 000 6 120 MNV10-2-040
ВН-32 2Р 63 А 63 2 20 000 6 120 MNV10-2-063
ВН-32 2Р 100 А 100 2 10 000 6 120 MNV10-2-100
ВН-32 3Р 20 А 20 1 30 000 4 80 MNV10-3-020
ВН-32 3Р 25 А 25 1 30 000 4 80 MNV10-3-025
ВН-32 3Р 32 А 32 1 30 000 4 80 MNV10-3-032
ВН-32 3Р 40 А 40 1 20 000 4 80 MNV10-3-040
ВН-32 3Р 63 А 63 2 20 000 4 80 MNV10-3-063
ВН-32 3Р 100 А 100 2 10 000 4 80 MNV10-3-100
ВН-32 4Р 20 А 20 1 30 000 3 60 MNV10-4-020
ВН-32 4Р 25 А 25 1 30 000 3 60 MNV10-4-025
ВН-32 4Р 32 А 32 1 30 000 3 60 MNV10-4-032
ВН-32 4Р 40 А 40 1 20 000 3 60 MNV10-4-040
ВН-32 4Р 63 А 63 2 20 000 3 60 MNV10-4-063
ВН-32 4Р 100 А 100 2 10 000 3 60 MNV10-4-100

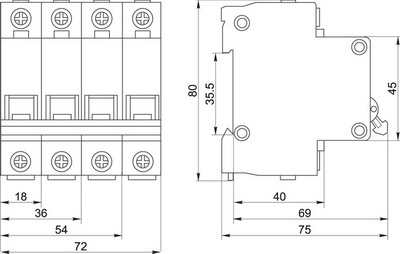

Габаритные размеры
