Полевая сеть

Компания Autonics представляет свою первую серию модулей для удаленного ввода-вывода дискретных сигналов — серию ARD — одно из самых экономичных и, в то же время, высокотехнологичных решений для применения в сетях промышленного назначения на базе технологий DeviceNet. Новая серия предоставляет блестящие возможности расширения, отличается прекрасной совместимостью благодаря поддержке 4 режимов связи, а кроме того, обладает множеством разнообразных функций, включая автоматическое определение скорости связи, контроль напряжения сети и контроль флагов состояния. Такие замечательные качества, как простота подключения цепей, высокая надежность в работе и превосходная помехоустойчивость, позволяют говорить о модулях серии ARD как о наиболее эффективном сетевом решении, способствующем сокращению трудозатрат и эксплуатационных расходов.

Основные возможности
* Подключение до 63 базовых модулей к каждому модулю ведущего устройства.
* Возможность расширения за счет дополнительных модулей входов/выходов:
 - Подключение до 3 модулей расширения к каждому базовому модулю
 - Управление до 64 каналов ввода/вывода (16 каналов / модуль x 4)
* Поддержка различных модулей входов/выходов, простота обслуживания и мониторинга в реальном времени благодаря:
 - автоматическому определению скорости связи: при подключении к модулю ведущего устройства скорость связи определяется автоматически;
 - контролю напряжения сети: определение максимального, минимального и текущего напряжения сети; возможность установки контрольного уровня напряжения сети;
 - однобайтовому вводу/выводу: побайтовый ввод/вывод для базовых модулей и модулей расширения;
 - многобайтовому вводу/выводу: возможность многобайтового ввода/вывода в соответствии с числом базовых модулей и модулей расширения;
 - подсчету числа и считыванию характеристик модулей расширения;
 - считыванию типа модели: базовых модулей и модулей расширения;
-   контроль флага состояния: определение падения напряжения ниже установленного уровня по флагу состояния.

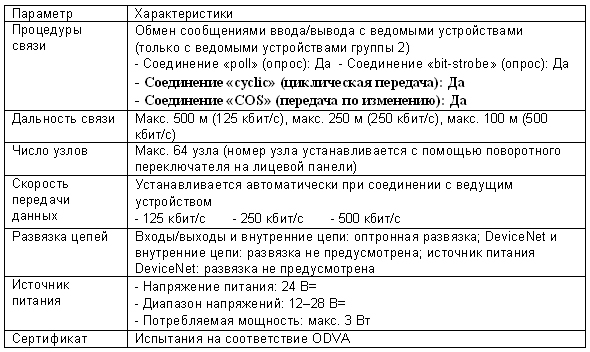

Технические характеристики

Область применения
Подходят для применения в линиях для производства полупроводниковых чипов, компактных станках и системах технического зрения для повышения точности контроля и управления положением.

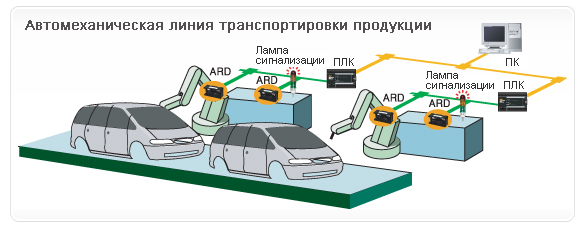

Применение

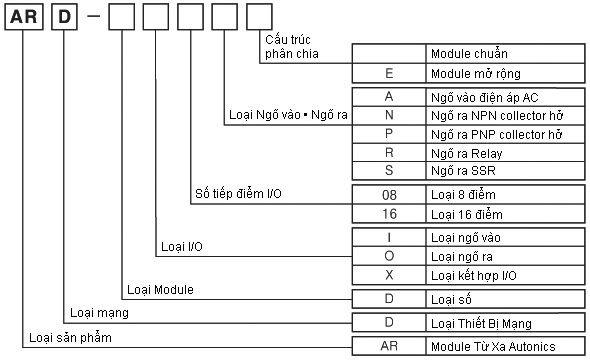

Информация для заказа

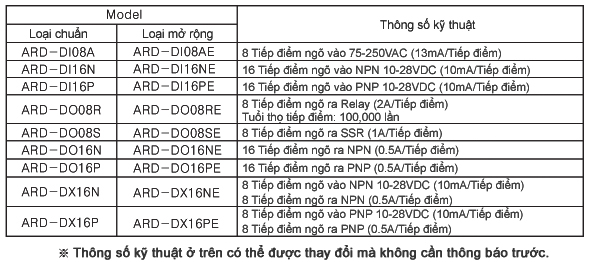

Список моделей

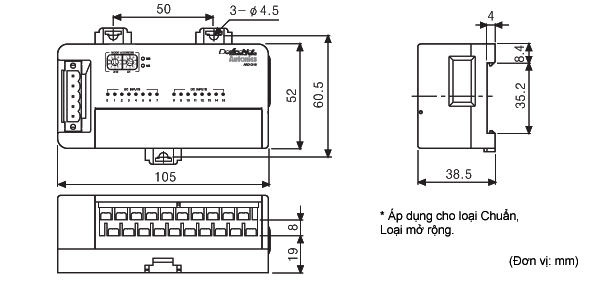

Размеры

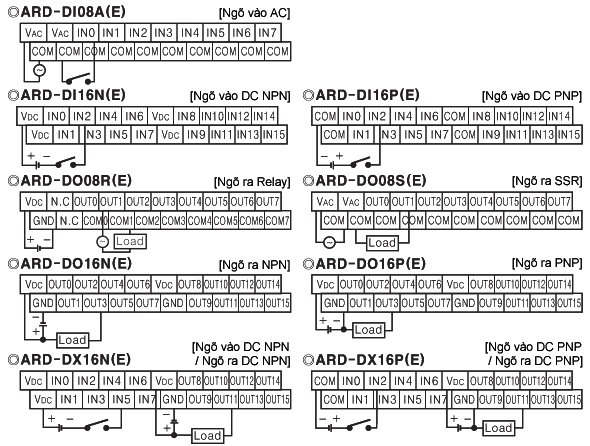

Подсоединение

Руководство пользователя
1. Каждому модулю должен быть назначен уникальный в сети адрес. Питание на ведущее устройство сети должно подаваться только после назначения адресов, иначе может произойти ошибка связи.
2. Не подключайте модуль расширения после того, как питание включено. Модуль расширения не будет распознан системой.
3. Скорость связи устанавливается в ведущем устройстве. Чтобы изменить скорость связи во время работы, измените значение скорости связи в ведущем устройстве, после чего выключите и вновь включите напряжение питания.
4. Используйте для модуля кабель, ответвитель и согласующий резистор, соответствующие спецификациям, иначе может произойти ошибка связи.
5. Используйте соответствующий спецификациям кабель связи и проверьте его на отсутствие обрывов или коротких замыканий, прежде чем производить монтаж.
6. На обоих концах магистрали должны быть подключены согласующие резисторы.
7. Не эксплуатируйте этот модуль в местах чрезмерного скопления пыли или сильнодействующих агрессивных веществ.

* Несоблюдение приведенных выше требований может стать причиной возникновения сбоев или неисправности устройства.

Меры предосторожности
* Изучите настоящие указания, прежде чем приступить к эксплуатации модуля, и неукоснительно соблюдайте их.
Соблюдайте следующие меры предосторожности:
Внимание! Несоблюдение указаний может привести к серьезной травме.
Внимание! Несоблюдение указаний может привести к травме или повреждению изделия.
* Ниже поясняются символьные обозначения, которые используются в настоящем руководстве по эксплуатации.
Осторожно! В определенных условиях возрастает риск несчастного случая.

Внимание!
1. В случае применения данного модуля для управления оборудованием и механизмами (медицинское оборудование, транспортные средства, железнодорожные системы, авиация, тепловые системы, игровые автоматы и аттракционы, оборудование для обработки и транспортировки материалов, подъемные устройства, различные устройства безопасности и т.п.), которые могут представлять опасность для жизни человека или имущества, требуется установка отказобезопасного устройства. Несоблюдение этого требования может стать причиной пожара, тяжелого увечья или материального ущерба.

Осторожно!
1. Модуль должен быть защищен от воздействия воды или масел.
    Сбой в работе модуля может привести к ошибке управления или повреждению оборудования.
2. Соблюдайте оговоренные диапазоны напряжений.
    В противном случае может сократиться срок службы изделия или изделие может выйти из строя.
3. Соблюдайте полярность питания и не допускайте ошибок при подключении цепей.
    Это может привести к повреждению модуля.
4. Не допускайте короткого замыкания нагрузки.
    Это может привести к повреждению модуля.
