Базовые функции HMI реализованные в панелях SIMATIC HMI Basic Panels 2-го поколения позволяют использовать эти панели в простых приложениях HMI.

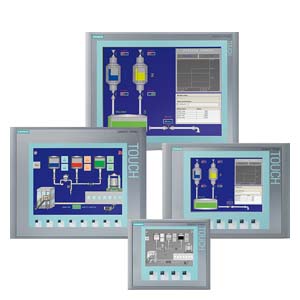

Семейство панелей с 4", 7", 9" и 12" широкоформатными дисплеями имеют для управления клавиши и сенсорный экран.

Инновационные широкоформатные дисплеи высокого разрешения с поддержкой 64 000 цветов и регулиремой подсветкой экрана в 100 % пределах . Инновационный операторский интерфейс с улучшенным удобством работы и новыми элементами управления на экпане. Новый интерфейс USB дает возможность подключения клавиатуры, мыши или сканнера штрихкодов, а также дает возможность простого архивирования данных на USB носитель информации.

Интегрированные интерефейсы Ethernet или RS 485/422 (в зависимотси от версии панели) дает возможность простого подключения к контроллеру.

• Полная поддержка требований концепции Totally Integrated Automation (TIA): повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
  • Экономия монтажных объемов за счет портретной или ландшафтной ориентации корпуса
  • Короткие времена конфигурирования и выполнения пуско-наладочных работ
  • Необслуживаемая конструкция, длительный срок службы встроенных дисплеев
• Простое и удобное представление технологических параметров с использованием полей ввода-вывода, векторной графики, трендов кривых, столбиковых диаграмм, текстов и точечной графики
• Возможность подключения носителей USB, клавиатуры, мыши или считывателя штрихкодов к порту USB
• Наличие библиотеки готовых графических объектов
• Возможность применения во всех регионах земного шара:
  • 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык
  • До 10 интерактивных языков на проект
  • Языково зависимые тексты и графика

Панели операторов SIMATIC серии Basic могут использоваться для решения задач оперативного управления и мониторинга на локальном уровне во всех областях промышленного производства, а также в системах автоматизации зданий.

Операторские панели SIMATIC HMI Basic совмсетимы по инсталляционным размерам с существующими сенсорными панелями других серий.

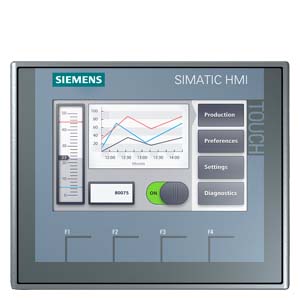

KTP400 Basic

• Широкоформатный 4.3" TFT дисплей с поддержкой 64 000 цветов и настраиваемой яркостью подсветки
• 1 интерфейс Ethernet (TCP/IP, PROFINET)
• 1 интерфейс USB
• Сенсорный экран и 4 мембранные функциональные клавиши

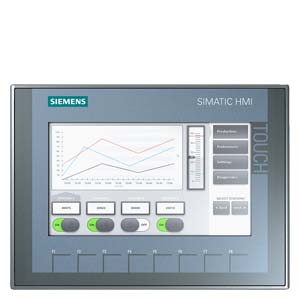

KTP700 Basic

• Широкоформатный 7" TFT дисплей с поддержкой 64 000 цветов и настраиваемой яркостью подсветки
• 1 интерфейс Ethernet (TCP/IP, PROFINET) или интерфейс 1 RS 485/422 (MPI, PROFIBUS DP; разные версии панелей)
• 1 интерфейс USB
• Сенсорный экран и 8 мембранных функциональных клавиш

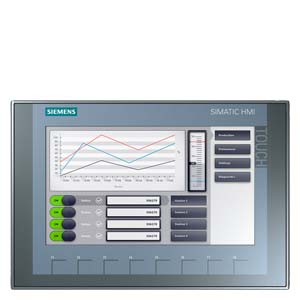

KTP900 Basic

• Широкоформатный 9" TFT дисплей с поддержкой 64 000 цветов и настраиваемой яркостью подсветки
• 1 интерфейс Ethernet interface (TCP/IP, PROFINET)
• 1 интерфейс USB
• Сенсорный экран и 8 мембранных функциональных клавиш

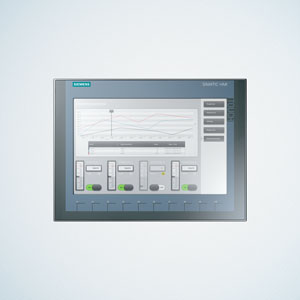

KTP1200 Basic

• Широкоформатный 12" TFT дисплей с поддержкой 64 000 цветов и настраиваемой яркостью подсветки
• 1 интерфейс Ethernet (TCP/IP, PROFINET) or 1 RS 485/422 interface (MPI, PROFIBUS DP; separate version)
• 1 интерфейс USB
• Сенсорный экран и 10 мембранных функциональных клавиш

• Поля ввода-вывода
  для отображения и модификации технологических параметров
• Кнопки
  для непосредственного запуска функций и действий. До 16 конфигурируемых функций, запускаемых с кнопок.
• Графика
  для использования иконок вместо текстовых обозначений функциональных клавиш и кнопок. Может использоваться для формирования фоновых изображений экрана. Инструментальные средства конфигурирования содержат обширную библиотеку готовых графических и других объектов. Для разработки изображений могут использоваться любые графические редакторы с интерфейсом OLE. Например, PaintShop, Designer, CorelDraw и т.д
• Векторная графика
  В среде инструментальных средств проектирования могут создаваться простейшие геометрические объекты (линии, окружности, многоугольники и т.д.)
• Фиксированные тексты
  для маркировки функциональных клавиш, изображений, технологических параметров и т.д. с использованием шрифтов различного размера
• Графики кривых и столбиковые диаграммы
  для отображения динамически изменяющихся параметров
• Переключение языков:
  • 10 интерактивных языков на проект, выбираемых из 32 поддерживаемых языков, включая русский язык
  • Языково зависимая текстовая информация и графика
• Управление доступом пользователей (обеспечение безопасности) в соответствии с требованиями различных секторов индустрии
  • Использование идентификаторов и паролей пользователей
  • Определение прав доступа для различных групп пользователей
• Система сообщений
  • Дискретные сообщения
  • Аналоговые сообщения
  • Свободно определяемые классы сообщений (например, сообщения о состояниях/ отказах) для определения вариантов их отображения, а также подтверждения их получения
  • Хронология сообщений
• Управление рецептами
• Тексты подсказок
  для экранных изображений, сообщений и переменных
• Функции арифметика
• Мониторинг граничных значений
  для входных и выходных величин
• Индикаторы
  для отображения состояний машины или установки
• Планировщик задач для выполнения функций от заданных событий
• Архивирование значений процесса и сообщений на USB стик в текстовом формате
• Порт USB для подключения носителя USB стик, клавиатуру, мышь или считыватель штрих кодов
• Template concept for creation of screen templates (screen elements configured in the template appear in every screen)
• Простое обслуживание и конфигурирование:
  • Сохранение/ восстановление параметров конфигурации, операционной системы и микропрограмм с компьютера, оснащенного программным обеспечением ProSave
  • Загрузка конфигурации по MPI/PROFIBUS DP или PROFINET
  • Автоматическая идентификация прецесса загрузки
  • Регулировка контрастности изображения экрана и калибровка сенсорного дисплея
  • Очистка экрана
  • Часы реального времени с сохранением при выключении (типичное время 6 недель)
  • Работа без буферных батарей

Конфигурирование

Проектирование панелей серии Basic производится в программных пакетах SIMATIC WinCC Basic, Comfort, Professional или SIMATIC STEP 7 Basic (включает в себя WinCC Basic).

Панели серии Basic могут быть подключены к:

• Контроллерам SIMATIC S7
• контроллерам других производителей (для панелей с DP интерфейсом)
  • Allen Bradley DF1
  • Modicon Modbus RTU
  • Mitsubishi FX
  • Omron Hostlink/Multilink
• контроллерам других производителей (для панелей с PN интерфейсом)
  • Allen Bradley Ethernet/IP
  • Modicon Modbus TCP/IP
  • Mitsubishi MC TCP/IP
