Модули ввода/вывода для SINUMERIK

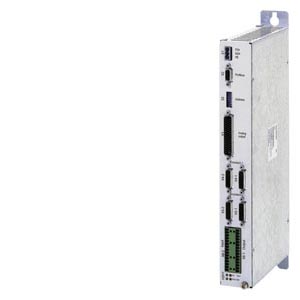

ADI 4 (модуль аналогового интерфейса для 4 осей)



C модулем интерфейсов ADI 4 (Analog Drive Interface for 4 Axes) могут работать до 4-х приводов с аналоговым интерфейсом заданного значения. К SINUMERIK 840Di может быть подключено несколько модулей ADI 4, таким образом, макс. все оси 840Di получают аналоговое управление. Возможна смешанная эксплуатация цифровых приводов (SIMODRIVE 611 universal и SIMODRIVE POSMO SI/CD/CA) и ADI 4, оси могут интерполировать друг с другом.



Особенности

  • подключение через PROFIBUS DP с функциональностью Motion-Control (синхронно с тактом)
  • 4 входа для инкрементальных датчиков (сигналы TTL) или по выбору 4 входа для абсолютных датчиков (интерфейс SSI)
  • 4 аналоговых выхода ±10 В для заданного значения
  • 4 релейных контакта для разрешения привода оси 1 до 4
  • 10 цифровых выхода (4 общих, 6 специфических для приводов)
  • 10 цифровых специфических для приводов входов
  • индикация состояния Onboard через 4 диагностических LED

Для питания модуля и цифровых выходов необходим внешний источник питания (+24 В DC).





Дизайн

  • 4 входа для инкрементных кодировщиков (сигналы TTL) или, по желанию, 4 входа 1) для абсолютных кодировщиков (SSI-интерфейс)
  • 4 аналоговых выхода ± 10 В для установки
  • 4 релейных контакта для включения приводов осей 1-4
  • 10 цифровых выходов 2)
    (4 общих, 6 для приводов)
  • 10 цифровых входов для приводов 2)
  • Встроенный индикатор состояния на 4 диагностических светодиодных индикаторах

Для питания модульных и цифровых выходов требуется внешний источник постоянного тока в 24 В.



1) Не для использования с SINUMERIK 802D sl/802D/802D base line.

2) С SINUMERIK 802D sl/802D/802D base line можно использовать только 9.




Интеграция

Обзор подключений ADI 4

Просьба учитывать максимально допустимые длины кабеля (к примеру, ≤ 25 м). Использование кабелей большей длины может привести к нарушению функций.



Технические данные





6FC5211-0BA01-0AA4

Product name

SINUMERIK Analog Drive Interface for 4 axes ADI 4

Input voltage

24 V DC

Power consumption, max.

30.2 W

Degree of protection according to  EN 60529 (IEC 60529)

IP20

Humidity rating based on EN 60721-3-3

Class 3K5 condensation and icing excluded. Low air temperature 0 °C (32 °F)

Relative humidity


  • Storage

5 ... 95 % at 25 °C (77 °F)
  • Transport

5 ... 95 % at 25 °C (77 °F)
  • Operation

5 ... 95 % at 25 °C (77 °F)

Ambient temperature


  • Storage

-20 ... +55 °C (-4 ... +131 °F)
  • Transport

-40 ... +70 °C (-40 ... +158 °F)
  • Operation

0 ... 55 °C (32 ... 131 °F)

Dimensions


  • Width

48.5 mm (1.91 in)
  • Height

325 mm (12.8 in)
  • Depth

154 mm (6.1 in)

Weight, approx.

1.5 kg (3.31 lb)

Approvals, according to

CE, cULus

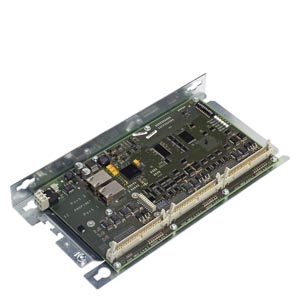

Модуль ввода/вывода PP 72/48D PN



Обзор

Модуль ввода/вывода PP 72/48D PN имеется чисто в цифровом варианте с 72 входами и 48 выходами, и PP 72/48D 2/2A PN в гибридном цифро-аналоговом варианте с дополнительными 2 аналоговыми входами и 2 аналоговыми выходами.

Модули ввода/вывода подключены к ЧПУ через PROFINET. Цифровые входы и выходы подключены с помощью трех 50-жильных ленточных плоских кабелей. Могут быть использованы преобразователи клеммников или, например, возможно прямое соединение распределительных щитов.

Кабели аналоговых сигналов могут быть непосредственно подключены к винтовым контактам на модуле.



Особенности

  • Простое подключение через PROFINET
  • Монтажная панель для легкой установки модуля в шкаф управления
  • Автоматическое определение модуля ЧПУ, не требуется сложная настройка
  • Простое подключение преобразователей клеммной колодки к разъемам
  • Встроенный источник питания с 24 В постоянного тока с гальванической развязкой между входами и выходами и PROFINET



Интеграция

Модули PP 72/48D PN и PP 72/48D 2/2A PN I/O могут быть использованы на следующих ЧПУ:

  • SINUMERIK 828D
  • SINUMERIK 840D sl



Технические данные





Order number



6FC5311-0AA00-0AA0

6FC5311-0AA00-1AA0

product brand name



SINUMERIK

SINUMERIK

Product type designation



PP 72/48D PN I/O module

PP 72/48D 2/2A PN I/O module

Supply voltage for DC

V

24

24

Active power consumption maximum

W

17

19
  • Note



-

without digital outputs

Digital inputs



72

72

Number of digital outputs



48

48

Analog inputs



-

2

Number of analog outputs



-

2

Degree of protection



IP00

IP00

Climate class acc. to EN 60721-3-3



Class 3K3 Condensation and icing excluded. Low air temperature 0 °C (32 °F).

Class 3K3 Condensation and icing excluded. Low air temperature 0 °C (32 °F).

Relative humidity at 25 °C (77 °F), during






  • storage

%

5 ... 95

5 ... 95
  • transport

%

5 ... 95

5 ... 95
  • operation

%

10 ... 80

10 ... 80

Ambient temperature, during






  • storage

°C

-40 ... +70 (-40 ... +158)

-40 ... +70 (-40 ... +158)
  • transport

°C

-40 ... +70 (-40 ... +158)

-40 ... +70 (-40 ... +158)
  • operation

°C

0 ... 55 (32 ... 131)

0 ... 55 (32 ... 131)

width

mm

150 (5.90551)

150 (5.90551)

height

mm

300 (11.81103)

300 (11.81103)

depth

mm

35 (1.37795)

35 (1.37795)

Weight, approx.

kg

0.9 (1.98416)

0.9 (1.98416)

Approval, accord. to



CE, cULus

CE, cULus





Интеграция модуля
