SIMATIC S7-1200

Обзор

  • Новые миниатюрные модульные контроллеры семейства SIMATIC S7.
  • Состав:
    • контроллер с встроенным интерфейсом PROFINET для обмена данными с программатором, приборами человеко-машинного интерфейса и другими контроллерами SIMATIC;
    • мощный набор встроенных технологических функций: скоростной счет, измерение, регулирование, управление перемещением;
    • набор встроенных дискретных входов и выходов;
    • сигнальные платы для непосредственного использования в контроллере;
    • сигнальные модули для расширения системы локального ввода-вывода контроллера;
    • коммуникационные модули для расширения набора коммуникационных интерфейсов;
    • дополнительные компоненты, например, блоки питания, коммутаторы, карты памяти SIMATIC Memory Card.
  • Миниатюрный контроллер с мощными функциональными возможностями и относительно невысокой стоимостью.
  • Исключительно простой монтаж, программирование и обслуживание.
  • Широкий спектр применений, малые монтажные объемы, высокая производительность.
  • Решение задач автоматизации низкого и среднего уровня сложности.
  • Построение локальных систем или узлов комплексных систем автоматизации.
  • Возможность использования всех центральных процессоров в автономном режиме, в составе сетевых структур и систем распределенного ввода-вывода.
  • Подходит для решения задач, в которых применение контроллеров до настоящего времени считалось экономически не оправданным.
  • Работа в реальном масштабе времени, мощные коммуникационные возможности.


Область применения

Программируемый контроллер SIMATIC S7-1200 способен решать задачи автоматического регулирования и управления перемещением и может использоваться в машиностроении, системах управления предприятием, во многих других областях. Он обладает широкими функциональными возможностями и отличается относительно невысокой стоимостью.

Компактное модульное исполнение в сочетании с высокой вычислительной мощностью позволяют использовать SIMATIC S7-1200 для широкого круга задач автоматизации. Этот спектр простирается от замены простейших релейно-контактных схем до комплексных распределенных решений, использующих интенсивный сетевой обмен данными.

S7-1200 может использоваться в областях, где применение контроллеров ранее считалось экономически не выгодным и для решения задач автоматизации использовались специализированные электронные устройства.

Контроллер ориентирован на построение систем автоматизации:

  • Складского хозяйства.
  • Конвейерных систем.
  • Элеваторов и эскалаторов.
  • Систем транспортировки материалов.
  • Металлообрабатывающих машин.
  • Упаковочных машин.
  • Печатающих машин.
  • Текстильных машин.
  • Смешивающих установок.
  • Опреснительных установок.
  • Установок по очистке сточных вод.
  • Внешних дисплеев.
  • Станций распределения электроэнергии.
  • Регулирования температуры в помещениях.
  • Нагревательных/ охладительных установок.
  • Управления распределением энергии.
  • Противопожарных систем.
  • Установок кондиционирования воздуха.
  • Осветительных установок.
  • Насосных станций.
  • Установок обеспечения безопасности/ защиты доступа.



Дизайн

Семейство SIMATIC S7-1200 объединяет в своем составе:

  • Несколько типов центральных процессоров различной производительности с модификациями для питания постоянным или переменным током.
  • Сигнальные платы (аналоговые и дискретные) для установки в модули центральных процессоров и расширения их системы ввода-вывода без увеличения монтажного объема контроллера.
  • Сигнальные модули для ввода и вывода дискретных и аналоговых сигналов.
  • Коммуникационные модули для обмена данными через последовательные каналы связи, промышленные сети PROFIBUS и AS-Interface, а также через GSM/ GPRS.
  • 4-канальный коммутатор Ethernet для построения различных сетевых структур.
  • Стабилизированный блок питания PS 1207 с входным напряжением ~115/230 В и выходным напряжением =24 В.

Конструктивные особенности

  • Прочный компактный пластиковый корпус.
  • Удобный доступ к элементам управления и соединительным устройствам, закрытым защитными дверцами.
  • Съемные соединительные терминальные блоки в модулях центральных процессоров и всех типах сигнальных модулей.

Особенности прибора

  • Международные стандарты:
    SIMATIC S7-1200 соответствует требованиям стандартов VDE, UL, CSA и FM (класс I, категория 2; опасные зоны групп A, B, C и D, T4A). Система управления качеством продукции сертифицирована по ISO 9001.



Связь

SIMATIC S7-1200 способен поддерживать различные коммуникационные механизмы:

  • Встроенный интерфейс PROFINET.
  • Последовательные (точка к точке) соединения через коммуникационные модули.

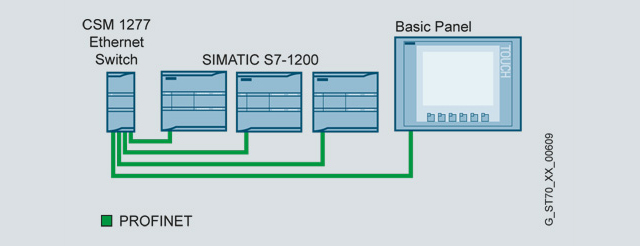

Интерфейс PROFINET

Встроенный интерфейс PROFINET позволяет выполнять обмен данными с:

  • программатором,
  • приборами человеко-машинного интерфейса,
  • другими контроллерами SIMATIC.

Поддерживаемые протоколы обмена данными:

  • TCP/IP,
  • ISO-на-TCP,
  • S7 функции связи.

Подключаемая аппаратура:

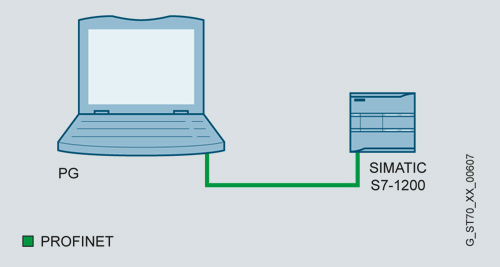

  • Программтор Field PG и компьютеры через стандартный кабель категории 5.

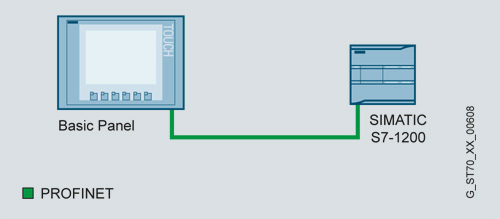

  • Панели операторов SIMATIC базовой линии

  • Другие контроллеры SIMATIC S7-1200.

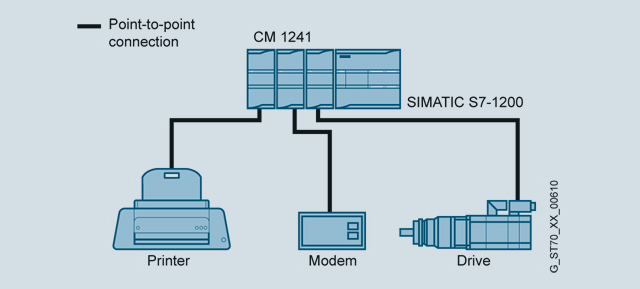

Свободно программируемый интерфейс PtP (Point-to-Point - точка к точке)

Коммуникационные модули контроллера позволяют устанавливать PtP соединения. Для этой цели могут использоваться последовательные интерфейсы RS232 или RS485. Обмен данными осуществляется через "свободно программируемый порт" центрального процессора с использованием определяемого пользователем коммуникационного протокола (например, протокола ASCII, USS или MODBUS).

Через коммуникационные модули к программируемому контроллеру S7-1200 могут подключаться любые устройства, оснащенные последовательным интерфейсом. Например, приводы, принтеры, сканнеры, модемы и т.д.

Функции

Программируемый контроллер S7-1200 характеризуется следующими показателями:

  • Исключительно простые стартовые решения:
    Специальные стартовые пакеты и введение существенно упрощают процесс ознакомления с контроллером.
  • Простота выполнения работ:
    Мощный удобный в использовании набор стандартных команд в сочетании с дружественным программным обеспечением позволяют существенно снижать затраты времени на разработку проекта.
  • Исключительные характеристики реального масштаба времени:
    Специальные функции прерываний, скоростные счетчики, импульсные выходы позволяют использовать контроллер для автоматизации быстро протекающих процессов.
  • Мощные коммуникационные возможности:
    S7-1200 позволяет полностью использовать свою производительность в распределенных структурах автоматизации.

SIMATIC S7-1200 отвечает требованиям множества международных и национальных стандартов:

  • UL 508.
  • CSA C22.2 № 142.
  • FM класс I, раздел 2, группы A, B, C, D; T4A. Класс I, зона 2, IIC, T4.
  • VDE 0160.
  • EN 61131-2.
  • Требованиям директив по электромагнитной совместимости в соответствии с EN 50081-1, 50081-2 и 50082-2.


Технические данные



Основные технические данные

Степень защиты

IP20 по IEC 529

Диапазон температур:



  • рабочий
    (влажность 95%)



  • горизонтальная установка

0 ... 55 °C

  • вертикальная установка

0 ... 45 °C

  • транспортировки и хранения

-40 ... +70 °C

  • при влажности 95%

-25 ... 55 °C

Испытательное напряжение изоляции:



  • цепи =5/ 24 В

~500 В

  • цепи ~115/230 по отношению к земле

~1500 В

  • цепи ~115/230 В по отношению к цепям ~115/230 В

~1500 В

  • цепи ~230 по отношению к цепям =5/24 В

~1500 В

  • цепи ~115 В по отношению к цепям =5/24 В

~1500 В

Электромагнитная совместимость:


  • стойкость к шумам по
    EN 50082-2

Испытания по:
IEC 801-2, IEC 801-3, IEC 801-4, EN 50141, EN 50204, IEC 801-5, VDE 0160

  • генерируемые помехи по EN 50081-1 и
    EN 50081-2

Испытания по
EN 55011, класс A,
группа 1

Механические воздействия:



  • вибрационные, испытания по / испытания с

IEC 68, часть 2-6:
10 ... 57 Гц;
постоянная амплитуда
0.3 мм;
58 ... 150 Гц;
постоянное ускорение 1 g (установка на DIN шине) или
2 g (крепление винтами);
режимы вибрации:
изменение частотных циклов со скоростью 1 октава/мин.;
продолжительность:
10 частотных циклов на ось по трем взаимоперпендикулярным направлениям

  • ударные, испытания по / испытания с

IEC 68, часть 2-27/ полусинусоидальные воздействия:
амплитуда 15 g (пиковое значение), длительность 11 мс, 6 ударов по каждой из трех взаимоперпендикулярных осей
