SIMATIC S7-1500

Обзор

  • Универсальная модульная масштабируемая система со степенью защиты IP20
  • Использование в системах автоматизации циклических производств
  • Высочайшая производительность в сочетании с максимальным удобством
  • Конфигурирование исключительно в среде Totally Integrated Automation Portal с пакетом STEP 7 Professional V12



Производительность
  • Увеличение производительности за счет
    • Быстрого выполнения команд
    • Использования новых языковых расширений
    • Использования новых типов данных
    • Наличия высокоскоростной внутренней шины
    • Оптимального генерирования программных кодов
  • Мощные коммуникационные возможности:
    • PROFINET IO (с встроенным 2-канальным коммутатором) в качестве стандартного интерфейса
    • Опциональный дополнительный интерфейс PROFINET. Например, для разделения сетей
    • Расширение коммуникационными модулями для подключения к промышленным сетям или обмена данными через непосредственные соединения



Встроенные технологические функции
  • Поддержка функций управления перемещением без использования дополнительных модулей:
    • Стандартные блоки (PLCopen) для подключения аналоговых и PROFIdrive-совместимых приводов
    • Наличие функций для управления скоротью перемещения, позиционированием по осям, использования внешних датчиков позиционирования
  • Мощные функции трассировки всех переменных центрального процессора в реальном масштабе времени для решения задач диагностики, поиска и устранения спорадических ошибок, быстрого выполнения пуско-наладочных работ и оптимизации работы систем управления приводами
  • Исчерпывающий набор функций управления:
    например, конфигурируемые блоки для автоматической оптимизации параметров настройки системы и получения оптимального качества процессов регулирования
  • Дополнительные функции, поддерживаемые технологическими модулями:
    например, скоростной счет, обнаружение позиции, а также измерительные функции для сигналов, следующих с частотой до 1 МГц



Встроенная защита доступа
  • Парольная защита от несанкционированного считывания и модификации программных блоков
  • Защита от несанкционированного копирования программных блоков:
    Индивидуальные программные блоки могут быть привязаны к серийному номеру карты памяти SIMATIC memory card. После этого они могут загружаться и исполняться в программе контроллера только при наличии в центральном процессоре карты памяти только с этим серийным номером.
  • Использование концепции 4-уровневой идентификации пользователей:
    Различным группам пользователей могут предоставляться различные уровни прав на выполнение работ в системе автоматизации. Новый 4-й уровень защиты доступа требует введения пароля даже на установку соединений между контроллером и приборами или системами человеко-машинного интерфейса.
  • Защита передаваемых данных:
    Контроллер способен распознавать попытки несанкционированной загрузки проекта или обновления встроенного программного обеспечения его модулей.
  • При использовании коммуникационного процессора CP 1543-1 для подключения к сети Ethernet:
    • Дополнительная защита доступа с использованием встроенного межсетевого экрана (firewall)
    • Установка защищенных VPN соединений (V12 SP1 и выше)



Конструкция
  • Центральные процессоры с дисплеями для отображения текстовой информации:
    • Получение информации о заказных и серийных номерах, а также версиях встроенного программного обеспечения для всех модулей контроллера
    • Установка IP адресов центрального процессора, а также выполнение дополнительных сетевых настроек без использования программатора
    • Отображение сообщений об ошибках в текстовом формате, снижение времени простоя
  • Одинаковые фронтальные соединители для всех модулей контроллера с встроенными мостовыми элементами для гибкого формирования потенциальных групп каналов ввода-вывода без использования дополнительных соединений проводниками
  • Профильная шина S7-1500 с встроенной стандартной профильной шиной DIN:
    для установки модулей контроллера, а также дополнительных компонентов (автоматических выключателей, реле, контакторов и т.д.), предназначенных для установки на стандартную 35 мм профильную шину DIN.
  • Гибкие возможности расширения сигнальными модулями:
    для адаптации аппаратуры контроллера к требованиям решаемых задач
  • Система кабелей для сигнальных модулей:
    для быстрого монтажа шкафов управления
  • Блоки питания:
    • Блоки питания нагрузки (PM) для формирования напряжения =24 В для питания внешних цепей контроллера
    • Системные блоки питания (PS) для питания электроники модулей через внутреннюю шину контроллера
  • Удаленное расширение:
    • Использование до 30 сигнальных, коммуникационных (PtP) и технологических модулей S7-1500 в одной станции ET 200MP, подключаемой к сети PROFINET через интерфейсный модуль IM 155-5
    • Отсутствие различий в программировании и обслуживании систем локального и распределенного ввода-вывода



Встроенная системная диагностика
  • Встроенная системная диагностика для центральных процессоров, активируемая по умолчанию:
    • Одинаковое представление диагностической информации на дисплее центрального процессора, в TIA Portal, на экранах приборов и систем человеко-машинного интерфейса, а также в web сервере. Эта информация остается доступной даже после перехода центрального процессора в состояние STOP.
    • Функции системной диагностики интегрированы во встроенное программное обеспечение центральных процессоров и не требуют выполнения настроек своих параметров пользователем. Для всех новых аппаратных компонентов обновление диагностической информации выполняется автоматически.



Регистрация (архивирование) данных и рецепты
  • Карта памяти SIMATIC memory card:
    • Съемная загрузочная память центрального процессора
    • Используется для обновления встроенного программного обеспечения
    • Используется для сохранения проекта STEP 7 (включая комментарии и символьные имена), дополнительной документации или csv файлов архивов и рецептов
    • Простой доступ к производственным данным и параметрам конфигурации со стороны офисных приложений через считыватель SD карт (двусторонний обмен данными)
  • Встроенный web сервер:
    -  Простой доступ к производственным данным и параметрам конфигурации с помощью стандартного Web браузера



Одобрения

В стартовых вариантах поставки программируемые контроллеры SIMATIC S7-1500 отвечают требованиям:

  • cULus
  • cULus для опасных зон
  • FM
  • ATEX (только для 24 В)
  • CE
  • C-TICK
  • KCC



Область применения

SIMATIC S7-1500 имеет модульную конструкцию и может использоваться для автоматизации циклических процессов в различных секторах промышленного производства.

Модульная структура, работа с естественным охлаждением, поддержка систем локального и распределенного ввода-вывода, а также удобная конструкция позволяют использовать SIMATIC S7-1500 для получения рентабельных решений множества задач автоматизации.

Программируемый контроллер SIMATIC S7-1500 может использоваться в системах автоматизации:

• машин специального назначения

• текстильных машин

• упаковочных машин

• машиностроительного оборудования

• зданий

• производства инструментов

• инсталляционных систем

• производств электротехнической и электронной продукции

• автомобильной промышленности

• предприятий водоснабжения и водоотведения

• предприятий пищевой промышленности и производства напитков

На первом этапе поставок в состав аппаратуры включено три типа центральных процессоров различной производительности, а также широкий спектр модулей различного назначения. Аппаратура контроллера может гибко адаптироваться к требованиям решаемых задач. В процессе развития производства контроллер может легко дополняться необходимым набором модулей.

Контроллер обладает высокой стойкостью к электромагнитным и механическим воздействиям и может эксплуатироваться непосредственно в промышленной среде.



Дизайн

Общие сведения

Система автоматизации S7-1500 имеет модульную конструкцию. В ее составе может использоваться широкий спектр модулей различного назначения, устанавливаемых в любых сочетаниях.

Система включает в свой состав:

  • Центральный процессор:
    на начальном этапе поставок в контроллере может использоваться один из трех доступных центральных процессоров различной производительности с встроенным интерфейсом  PROFINET или интерфейсами PROFINET и PROFIBUS.
  • Сигнальные модули для ввода и вывода дискретных и аналоговых сигналов.
  • Технологические модули. Например, для скоростного счета, обнаружения заданной позиции или измерения.
  • Коммуникационные модули и коммуникационные процессоры для получения дополнительных коммуникационных интерфейсов.

При необходимости контроллер может дополняться:

  • Системными блоками питания (PS) для питания электроники модулей контроллера через внутреннюю шину S7-1500, если мощности встроенного в центральный процессор блока питания для этой цели не достаточно.
  • Блоками питания нагрузки (PM) для преобразования входного напряжения ~120/230 В в выходное напряжение =24 В, используемое для питания внешних цепей контроллера.
  • Интерфейсными модулями ET 200MP для построения систем распределенного ввода-вывода с использованием сигнальных, технологических и коммуникационных (PtP) модулей контроллера S7-1500.



Конструкция

SIMATIC S7-1500 обладает гибкой и удобной конструкцией.

  • Внутренняя шина:
    Участки внутренней шины контроллера встроены в каждый модуль. Объединение модулей в единую систему выполняется с помощью U-образных шинных соединителей, устанавливаемых с тыльной стороны корпуса. В стадии подготовки находится вариант с активной внутренней шиной, позволяющий выполнять "горячую" замену модулей.
  • Профильные шины S7-1500:
    различных длин для установки модулей контроллера, а также дополнительных компонентов, ориентированных на установку на стандартную 35 мм профильную шину DIN.
  • Удобное подключение внешних цепей:
    • Внешние цепи сигнальных и технологических модулей подключаются через съемные 40-полюсные фронтальные соединители. Механическое кодировние фронтальных соединителей исключает возможность возникновения ошибок и неисправностей при замене модулей.
    • Для выполнения монтажных работ фронтальный соединитель может устанавливаться в промежуточное положение, при котором он зафиксирован на корпусе, но не имеет электрических соединений с электроникой модуля. Схема подключения внешних цепей нанесена на внутренней поверхности защитной крышки модуля.
    • Фронтальные соединители оснащены контактами под винт, позволяющие подключать проводники сечением от 0.25 мм2 до 1.5 мм2 (AWG 24 ... AWG 16). В стадии подготовки находятся фронтальные соединители с контактами push-in.
    • Дополнительно для подключения внешних цепей дискретных сигнальных модулей могут использоваться модульные соединители TOP Connect. Эти соединители позволяют выполнять быстрый и безошибочный монтаж внешних цепей сигнальных модулей внутри фкафов управления.
    • В аналоговых сигнальных и технологических модулях заземление экранов соединительных кабелей может выполняться непосредственно на модуле. Элементы заземления экрана кабеля монтируются без использования инструмента.
  • Маркировка:
    Для маркировки модулей SIMATIC S7-1500 используются специальные этикетки. Этикетки поставляются на листах формата DIN A4 с перфорацией. Надписи на них наносятся с помощью лазерного принтера. Распечатка выполняется из TIA Portal и не требует повторного ввода символьных имен или адресов. Промаркированные поля этикеток совпадают по своему положению 1:1 со светодиодами индикации состояний соответствующих каналов.
  • Аппаратная конфигурация:
    • Сигнальные коммуникационные и технологические модули контроллера могут устанавливаться в любых комбинациях.
    • Максимальная конфигурация контроллера включает один модуль центрального процессора и до 31 модуля S7-1500 (30 модулей + 1 системный блок питания). Системный блок питания (PS) необходим в тех случаях, когда мощности встроенного в центральный процессор блока питания недостаточно для питания электроники всех модулей контроллера.
  • Компактные размеры:
    Габариты SIMATIC S7-1500 позволяют выполнять установку контроллера в монтажных объемах, используемых в настоящее время для размещения контроллеров SIMATIC S7-300 и станций ET 200M.
  • Монтажные положения:
    Программируемые контроллеры SIMATIC S7-1500 могут монтироваться на вертикальную поверхность с горизонтальной или веритакльной ориентацией корпуса в пространстве. Это позволяет оптимизировать компоновку шкафов управления.



Модули ввода-вывода

В составе программируемых контроллеров SIMATIC S7-1500 и станций ET 200MP может использоваться следующий состав периферийных модулей:

  • 16- и 32- канальные модули ввода дискретных сигналов =24 В или ~230 В с высоким или низким уровнем активного входного сигнала.
  • 8-, 16- или 32-канальные модули вывода дискретных сигналов =24 В или ~230 В с номинальными токами нагрузки на один канал 0.5 A, 2 A или 5 A.
  • 8-канальные модули ввода аналоговых сигналов для измерения сигналов силы тока, напряжения или сопротивления, а также для измерения температуры с помощью термопар или термометров сопротивления.
  • 4- или 8-канальные модули вывода аналоговых сигналов силы тока или напряжения:
    • включая скоростные (HS) модули с временем преобразования 125 мкс на 8 каналов.
  • Технологические модули для решения задач позиционирования и скоростного счета.
  • Коммуникационные модули для обмена данными через непосредственные (point-to-point - точка к точке) соединения.
  • В подготовке: F модули для построения систем противоаварийной защиты и обеспечения безопасности.

Периферийные модули одинакового функционального назначения делятся на классы:

  • BA (Basic): относительно простые и недорогие модули без поддержки диагностических функций и без передачи параметров настройки.
  • ST (Standard): модули с поддержкой диагностических функций на уровне модуля или группы каналов. Передача параметров настройки. Класс точности для аналоговых модулей 0.3%.
  • HF (High Feature): модули с поддержкой диагностических функций на уровне отдельных каналов. Передача параметров настройки. Класс точности для аналоговых модулей 0.1%. Повышенная стойкость к воздействию помех, повышенная прочность изоляции.
  • HS (High Speed): модули с малыми временами фильтрации сигналов и короткими временами преобразования. Например, аналоговые модули с временем преобразования 125 мкс на 8 каналов.

Аксессуары для периферийных модулей:

  • Маркировочные этикетки:
    для установки на модули ввода-вывода и технологические модули (10 листов формата DIN A4, по 10 этикеток на лист, с перфорацией, для нанесения надписей с помощью лазерного принтера, серого цвета).
  • Элемент заземления экрана кабеля:
    Используется с аналоговыми сигнальными и технологическими модулями SIMATIC S7-1500. Монтируется без использования инструмента. Состоит из терминального элемента подключения цепи питания =24 В, заземляющей рамки и терминала заземления. Позволяет выполнять заземление экранов одного или нескольких соединительных кабелей. Обеспечивает надежное разделение цепей питания и сигнальных цепей, обеспечивает получение низкоомных цепей заземления экранов кабелей, повышает стойкость модуля к электромагнитным воздействиям.
  • 40-полюсный фронтальный соединитель, одинаковый для всех типов сигнальных и технологических модулей.
  • Дополнительные аксессуары: защитные крышки модулей и U-образные шинные соединители.

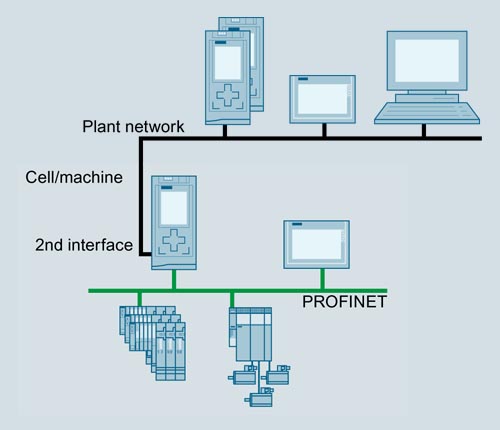

Коммуникационные возможности

Программируемый контроллер S7-1500 имеет несколько различных коммуникационных интерфейсов:

  • Интерфейс PROFINET IO IRT (с 2-канальным коммутатором), встроенный в каждый центральный процессор;
    для обмена данными в реальном масштабе времени.
  • Коммуникационные модули для подключения контроллера к промышленным сетям PROFIBUS и Industrial Ethernet (PROFINET в подготовке).
  • Коммуникационные модули для обмена данными через непосредственные (point-to-point) соединения.

Центральный процессор CPU 1516-3 PN/DP оснащен дополнительным интерфейсом PROFINET со своим IP адресом, который может использоваться, например, для разделения сетей. Через встроенный интерфейс PROFIBUS центральный процессор CPU 1516-3 PN/DP может быть подключен к сети PROFIBUS и поддерживать функции ведущего DP устройства. Центральные процессоры без встроенного интерфейса PROFIBUS могут подключаться к сети PROFIBUS DP через коммуникационные модули.

Системы распределенного ввода-вывода на основе PROFINET IO

Программируемый контроллер SIMATIC S7-1500 подключается к сети PROFINET IO через встроенный интерфейс PROFINET центрального процессора, что позволяет получать распределенные конфигурации ввода-вывода.

Для систем локального и распределенного ввода-вывода на основе сети PROFINET IO используются одинаковые способы конфигурирования, адресации и программирования.

Функции контроллеров PROFINET IO способны выполнять:

  • Центральные процессоры программируемых контроллеров SIMATIC S7-1500.
  • Центральные процессоры программируемых контроллеров SIMATIC S7-1200.
  • Программируемые контроллеры SIMATIC S7-300 с PN-CPU или коммуникационными процессорами PROFINET.
  • Программируемые контроллеры SIMATIC S7-400 с PN-CPU или коммуникационными процессорами PROFINET.
  • Станции SIMATIC ET 200 с IM-CPU для PROFINET.

В режиме приборов ввода-вывода могут использоваться:

  • Центральные процессоры программируемых контроллеров SIMATIC S7-1500.
  • Центральные процессоры программируемых контроллеров SIMATIC S7-1200 (FW 4.0 или выше).
  • Станции ET 200S с IM151-8 PN/DP CPU и станции ET 200pro с IM154-8 PN/DP CPU.
  • Программируемые контроллеры SIMATIC S7-300 с PN-CPU или коммуникационные процессоры PROFINET.
  • Программируемые контроллеры SIMATIC S7-400 с PN-CPU или коммуникационные процессоры PROFINET.
  • Станции ET 200 с интерфейсными модулями для подключения к PROFINET.
  • Приборы человеко-машинного интерфейса, использующие механизмы прямого доступа к клавиатуре.
  • Приборы полевого уровня.

Системы распределенного ввода-вывода на основе PROFIBUS DP

Подключение программируемого контроллера SIMATIC S7-1500 к сети PROFIBUS DP может выполняться через встроенный интерфейс CPU 1516-3 PN/DP или через коммуникационный модуль. Через указанные интерфейсы могут обслуживаться системы распределенного ввода-вывода на основе сети PROFIBUS DP.

Для систем локального и распределенного ввода-вывода на основе сети  PROFIBUS DP используются одинаковые способы конфигурирования, адресации и программирования.

Функции ведущих DP устройств способны выполнять:

  • Программируемые контроллеры SIMATIC S7-1500
    (через интерфейс PROFIBUS DP PN/DP-CPU или через коммуникационный модуль PROFIBUS DP).
  • Программируемые контроллеры SIMATIC S7-1200
    (через интерфейс PROFIBUS DP коммуникационного модуля CM 1243-5).
  • Программируемые контроллеры SIMATIC S7-300
    (через интерфейс PROFIBUS DP PN/DP-CPU, DP-CPU или через коммуникационный модуль PROFIBUS DP)
  • Программируемые контроллеры SIMATIC S7-400
    (через интерфейс PROFIBUS DP PN/DP-CPU, DP-CPU или через коммуникационный модуль PROFIBUS DP)
  • Программируемые контроллеры SIMATIC S5-115U/H, S5-135U и S5-155U/H с интерфейсным модулем IM 308.
  • Программируемые контроллеры SIMATIC 505.

В качестве ведомых DP устройств могут использоваться:

  • Периферийные приборы ввода-вывода. Например, станции ET 200.
  • Приборы полевого уровня.
  • Программируемые контроллеры SIMATIC S7-200, S7-1200, S7-300.
  • Программируемые контроллеры C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP.
  • Программируемые контроллеры SIMATIC S7-400 (с подключением через CP 443-5).

Программаторы и компьютеры с установленным пакетом STEP 7, а также панели операторов используют для обмена данными в сети PROFIBUS DP PG и OP функции связи.

Обмен данными через Ethernet

Программируемый контроллер S7-1500 может подключаться к сети Industrial Ethernet через встроенный интерфейс PROFINET центрального процессора или через коммуникационный процессор CP 1543-1 и поддерживать обмен данными:

  • С программируемыми контроллерами SIMATIC S7-1200.
  • С программируемыми контроллерами SIMATIC S7-300.
  • С программируемыми контроллерами SIMATIC S7-400.
  • С программируемыми контроллерами SIMATIC S5-115U/H, S5-135U, S5-155U/H.
  • С программаторами.
  • С офисными или промышленными компьютерами.
  • С приборами и системами оперативного управления и мониторинга SIMATIC HMI.
  • С системами числового программного управления.
  • С системами управления роботами.
  • С системами управления приводами.
  • С приборами и системами других производителей.

Коммуникационный процессор CP 1543-1 характеризуется следующими дополнительными показателями:

  • Интерфейс 1 Гбит/с.
  • Поддержка IPv6.
  • Защита данных: защита доступа на основе идентификации аппаратуры, список разрешенных IP/MAC адресов, межсетевой экран (firewall), VPN туннели (V12 SP1 и выше).
  • Обмен данными с системами S5 на основе транспортного протокола ISO.
  • FTP (клиент/ сервер), e-mail, SNMPv1/v3

Обмен данными через PROFIBUS

Программируемый контроллер SIMATIC S7-1500 может быть подключен к сети PROFIBUS DP через встроенный интерфейс центрального процессора или через коммуникационный модуль и поддерживать обмен данными:

  • С программируемыми контроллерами SIMATIC S7-1200.
  • С программируемыми контроллерами SIMATIC S7-300.
  • С программируемыми контроллерами SIMATIC S7-400.
  • С программируемыми контроллерами SIMATIC S5-115U/H, S5-135U, S5-155U/H.
  • С программаторами.
  • С промышленными или офисными компьютерами.
  • С приборами и системами оперативного управления и мониторинга SIMATIC HMI.
  • С системами числового программного управления.
  • С системами управления роботами.
  • С системами управления роботами.
  • С приборами и системами других производителей.

Обмен данными через непосредственные (point-to-point) интерфейсами

Установка непосредственных соединений выполняется через коммуникационные (PtP) модули. Такие соединения могут устанавливаться:

  • С системами автоматизации SIMATIC S7 и SIMATIC S5, а также с системами других производителей.
  • Со сканерами, считывателями кодов, системами идентификации.
  • С системами управления роботами.
  • С принтерами.

Поддерживаемые протоколы:

  • Свободно программируемый порт с определяемым пользователем форматом телеграмм.
  • 3964(R).
  • Ведущее устройство Modbus RTU.
  • Ведомое устройство Modbus RTU.
  • USS, с поддержкой на уровне инструкций.

Свойства интерфейсов:

  • RS 232 с поддержкой дополнительных сигналов.
  • RS 422 для дуплексного обмена данными.
  • RS 485 для полудуплексного обмена данными и поддержки многоточечных соединений.
  • Скорость обмена данными от 300 до 115 200 бит/с.
  • Подключение внешних цепей через соединитель D-типа.




Функции

Основные показатели поддержки пользователя на этапах программирования, выполнения пуско-наладочных работ и обслуживания S7-1500.

  • Производительность
    • Быстрое выполнение команд, зависящее от типа CPU, новые языковые расширения и типы данных.
    • Существенно меньшие времена реакции за счет оптимизированного генерирования программных кодов.
  • Встроенные технологические функции
    • Простое и быстрое программирование последовательностей управления перемещением с использованием стандартных PLCopen Motion блоков.
    • Удобный инструментарий выполнения диагностики и пуско-наладочных работ в системах с использованием приводов.
    • Автоматическое формирование аварийных сообщений для системы проектирования и человеко-машинного интерфейса: простой поиск неисправностей, быстрое выполнение пуско-наладочных работ.
  • Изохронный режим
    • Синхронизация процессов сбора данных в распределенной системе, их передачи, а также выполнения программы в рамках одного цикла сети PROFIBUS или PROFINET с постоянным временем цикла шины:
      сбор входных сигналов, их обработка и выдача управляющих воздействий происходит через одинаковые интервалы времени (постоянное время цикла шины). Одновременно формируются консистентные разделы отображения процесса.
    • Прецизионная повторяемость и предсказуемые времена реакции, обеспечиваемые синхронизацией процессов обработки сигналов с постоянным временем цикла шины в системе распределенного ввода-вывода.
    • В распределенных структурах автоматизации программируемый контроллер SIMATIC S7-1500 способен выполнять высокоскоростную обработку информации и получать максимальную точность и воспроизводимость сигналов. Это позволяет увеличивать объемы выпускаемой продукции с сохранением ее неизменного качества.
    • Исчерпывающий набор компонентов для решения задач управления перемещением, построения измерительных систем, скоростного управления и т.д.
  • Встроенная защита информации
    • Парольная защита ноу-хау от несанкционированного считывания и модификации программных блоков (в сочетании со STEP 7).
    • Защита от копирования:
      Защита от несанкционированного копирования программных блоков. Программные блоки могут быть привязаны к серийному номеру карты памяти SIMATIC memory card и выполняться в программе контроллера только при наличии этой карты памяти в CPU.
    • Концепция 4-уровневой идентификации пользователей:
      Различным группам пользователей могут быть предоставлены различные права доступа к системе автоматизации. Новый 4-й уровень защиты позволяет ограничивать доступ к данным контроллеров со стороны приборов человеко-машинного интерфейса. Защита от манипуляций с данными позволят исключить попытки несанкционированной загрузки в контроллер новых проектных данных или новых версий встроенного программного обеспечения.
  • Конструкция
    • CPU с встроенным дисплеем:
      Для оценки состояний модулей систем локального и распределенного ввода-вывода, установки IP адресов без использования программатора, просмотра диагностических и аварийных сообщений в текстовом формате. Меню и тексты сообщений могут отображаться на двух языках.
  • Встроенная системная диагностика
    • Системная диагностическая информация отображается в однородном текстовом формате на экране дисплея CPU, в TIA Portal, на экранах приборов человеко-машинного интерфейса, а также в web сервере. Она включает информацию о приводах и остается доступной даже после перевода CPU в состояние STOP. Эти функции интегрированы в операционную систему CPU и не требуют выполнения предварительных настроек пользователем. При конфигурировании новых аппаратных компонентов диагностическая информация обновляется автоматически.
    • Простая и быстрая диагностика непосредственно в программе пользователя с использованием QI:
      При активации QI (Quality Information - информация о качестве) модуля достоверные значения параметров процесса могут быть запрошены и обработаны непосредственно в программе пользователя. Доступ к данным осуществляется через область отображения процесса с помощью двоичных команд или команд загрузки. Необходимым условием использования такой диагностики является использование диагностируемых модулей, допускающих выполнение настройки QI в TIA Portal.
  • Конфигурирование в среде SIMATIC STEP 7 Professional V12
    • Системы автоматизации SIMATIC S7-1500 программируются в среде Totally Integrated Automation Portal с использованием инструментальных средств пакета STEP 7 Professional V12 или выше. SIMATIC STEP 7 Professional V12 яляется интуитивно понятной системой проектирования для SIMATIC S7-1500.
  • Совместимость
    • Миграция:
      Инструментальные средства миграции пакета SIMATIC STEP 7 Professional V12 обеспечивают поддержку перехода от программируемых контроллеров S7-300/S7-400 к контроллерам S7-1500 с автоматической конвертацией программных кодов. Коды, которые не могут быть конвертированы автоматически, регистрируются и должны обрабатываться вручную. Дополнительно инструментальные средства миграции могут загружаться с сайта технической поддержки в виде автономного пакета программ. В режиме совместимости проекты STEP 7 V11 могут использоваться и в среде STEP 7 V12. Программы S7-1200 могут быть перенесены на платформу S7-1500 путем копирования и вставки.
  • Карта памяти SIMATIC memory card (обязательно необходима для работы CPU)
    • Карта памяти SIMATIC memory card используется в качестве съемной загрузочной памяти контроллера, а также для обновления встроенного программного обеспечения его модулей. В карте памяти может быть сохранен проект STEP 7 с символьными именами и комментариями, дополнительная документация, csv файлы архивов и рецептов. С помощью системных функций (SFC) в программе пользователя на карте памяти могут создаваться блоки данных, выполняться операции записи и чтения данных.
  • Контроллеры SIMATIC S7-1500 отвечают требованиям целого ряда международных и национальных стандартов:
    • Одобрение cULus.
    • Одобрение cULus для зон повышенной опасности.
    • Одобрение FM.
    • Одобрение ATEX для установок 24 В; не распространяется на установки 230 В.
    • CE
    • C-TICK
    • KCC




Технические данные



Общие технические данные



Степень защиты

IP20 по стандарту IEC 60 529

Диапазон рабочих температур:



  • горизонтальная установка

0...60 °C (при типовом значении температуры 50 °C дисплей отключается)

  • вертикальная установка

0... 40 °C (при типовом значении температуры 40 °C дисплей отключается)

Относительная влажность

5%...95%, без появления конденсата

Атмосферное давление

1080 ... 795 гПа ( -1000 ... +2000 м над уровнем моря)

Испытательное напряжение изоляции



  • для цепей до 50 В

=707 В (типовой тест)

  • для цепей до 150 В

=2200 В

  • для цепей 250 В

=2500 В

Электромагнитная совместимость

Регулируется директивами электромагнитной совместимости;
Помехоустойчивость по стандарту IEC 61000-6-2

  • импульсные воздействия

Устойчивость к воздействию электростатических разрядов по IEC 61000-4-2,
Устойчивость к воздействию наносекундных импульсных помех по IEC 61000-4-4,
Устойчивость к воздействию наносекундных импульсов большой энергии по IEC 61000-4-5,

  • синусоидальные воздействия

Устойчивость к воздействию радиочастотного электромагнитного поля по IEC 61000-4-3,
Устойчивость к воздействию кондуктивных помех, наводимых радиочастотными электромагнитными полями, по IEC 61000-4-6

Излучение электромагнитных полей по EN 61000-6-4

  • излучение радиочастотного электромагнитного поля

Излучение электромагнитных полей по 61000-6-4

Допустимые механические воздействия



  • вибрация

Испытания по EN 60068-2-6
5 Гц ≤ f ≤ 8.4 Гц, с постоянной амплитудой 7 мм;
9 Гц ≤ f ≤ 150 Гц, с постоянным ускорением 2 g;
длительность: 10 частотных циклов на ось по каждой из 3 взаимно перпендикулярных осей

  • ударные воздействия

Испытания по EN 60068-2-27
Полу-синусоидальные воздействия:
пиковое значение ускорения 15 g в течение 11 мс;
По 3 удара в противоположных направлениях по каждой из 3 взаимно перпендикулярным осям
