Общая информация.Клеммы винтовые на DIN-рейку

Винтовые клеммные соединения превосходно зарекомендовали себя как надежные, но в то же время простые и удобные устройства при использовании в системах автоматизации, управления и распределения электроэнергии.

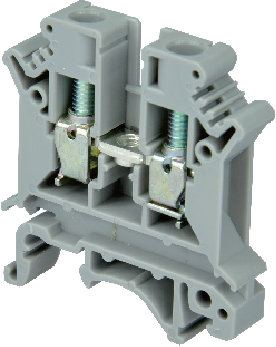

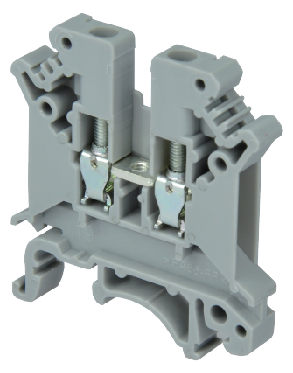

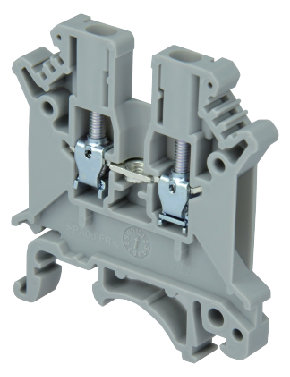

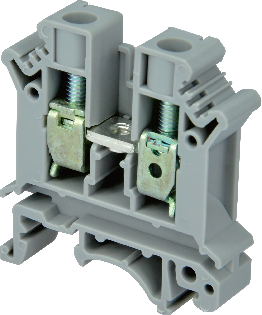

Винтовые клеммы серии MTU:

• обеспечивают решения для медных проводников сечением от 2,5 мм2 до 10 мм2;
• изготовлены из высококачественных материалов;
• имеют одинаковые габаритные размеры для всех сечений, кроме ширины, которая зависит от сечения
• выбираемого проводника.

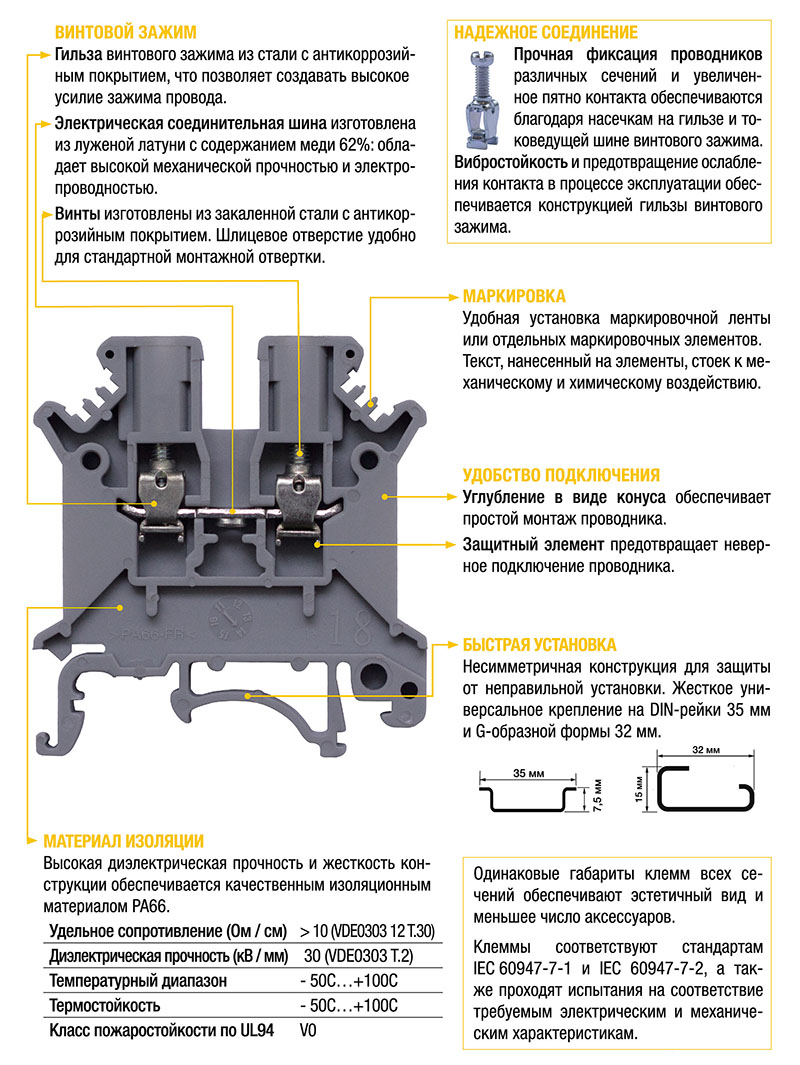

Особенности винтовых клемм серии MTU:

• материал корпуса (рА66):
  • обладает отличными механическими свойствами;
  • характеризуется высокой диэлектрической прочностью;
  • устойчив к воздействию масел, жиров, спиртов;
  • не содержит галогенов и других вредных веществ.
• крепление на DIN-рейки:
  • универсальное для DIN-реек 35 мм и G-образных 32 мм;
  • несимметричное для защиты от неправильной установки;
  • гарантирует надежную фиксацию.
• конструкция соединения:
  • подпружиненная гильза из стали с антикоррозийным покрытием предотвращает ослабление контакта в процессе эксплуатации;
  • электрическая соединительная шина из луженой латуни с насечками для увеличения пятна контакта;
  • винты из стали с антикоррозийным покрытием позволяют создавать высокое усилие зажима провода.



    Наименование		Цвет	Артикул для заказа
    Клемма проходная винтовая		серый	MTU-2.5	MTU-4	MTU-6	MTU-10
    		синий	MTU-2.5BL	MTU-4BL	MTU-6BL	MTU-10BL
    		красный	MTU-2.5RD	MTU-4RD	MTU-6RD	MTU-10RD
    Технические характеристики:
    Расчетное сечение		мм²	2,5	4	6	10
    Расчетное напряжение / Номинальный ток		В/А	800 / 24	800 / 32	800 / 41	800 / 57
    Длина/Ширина/Высота		мм	42,5 / 5,2 / 47	42,5 / 6,2 / 47	42,5 / 8,2 / 47	42,5 /10,2 / 47
    Диапазон сечений		AWG	20 - 12	20 - 10	16 - 8	16 - 6
    Максимальный ток		А	32	41	57	76
    Пиковое (импульсное) напряжение (изоляции)		кВ	8
    Категория загрязненности			3
    Стандарт			IEC 60947-7-1
    Длина снятия изоляции		мм	8	8	10	10
    Тип винтов			M2.5	M3	M4	M4
    Момент затяжки мин/макс		Нм	0,6-0,8	0,6-0,8	1,5-1,8	1,5-1,8
    Одножильное/ многожильное подключение		мм²	0,2…4 / 0,2…2,5	0,2…6 / 0,2…4	0,2…10 / 0,2…6	0,5…16 / 0,5…10
    Многожильное подключение  с наконечником НШВИ		мм²	0,2…1,5	0,2…2,5	0,2…6	0,5…10
    Материал изоляции			PA66
    Упаковка		шт	25	25	25	20



    Наименование	Цвет	Артикул для заказа
    Клемма винтовые «Земля»	Желто-зеленый	MTU-2.5PE	MTU-4PE	MTU-6PE	MTU-10PE
    Технические характеристики:
    Расчетное сечение	мм2	2,5	4	6	10
    Длина/Ширина/Высота	мм	42,5/ 5,2 / 47	42,5/ 6,2 / 47	42,5/ 8,2 / 47	42,5/10,2/47
    Диапазон сечений	AWG	20 - 12	20 - 10	16 - 8	16 - 6
    Пиковое (импульсное) напряжение (изоляции)/ Категория загрязненности	кВ/-	8/3
    Стандарт		IEC 60947-7-2
    Длина снятия изоляции	мм	8	9	10	10
    Тип винтов		M3	M3	M4	M4
    Крепежный винт, тип		M2,5	M3	M4	M4
    Момент затяжки крепежного винта мин/макс	Нм	0,5-0,6	0,6-0,8	1,5-1,8	1,5-1,8
    Момент затяжки мин/макс	Нм	0,6 / 0,8	0,6 / 0,8	1,5 / 1,8	1,5 / 1,8
    Одножильное/ многожильное подключение	мм2	0,2…4/0,2…2,5	0,2…6/0,2…4	0,2…10/0,2…6	0,5…16/0,5…10
    Многожильное подключение  с наконечником НШВИ	мм2	0,2…1,5	0,2…2,5	0,2…6	0,5…6
    Материал изоляции		PA66
    Упаковка, шт.		25	25	25	20

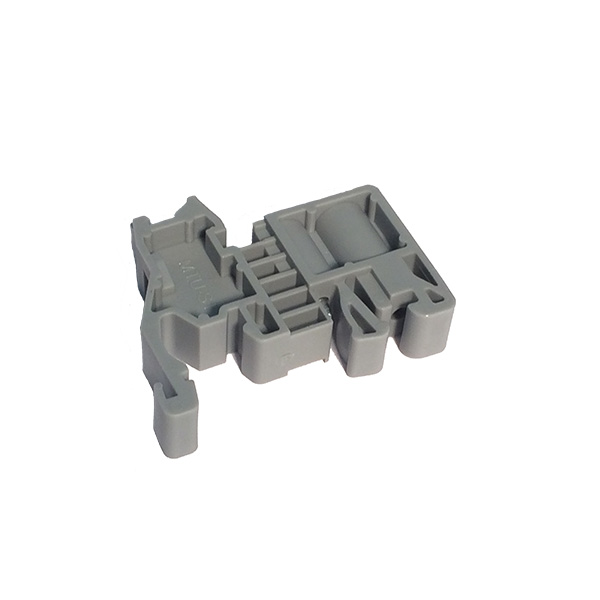

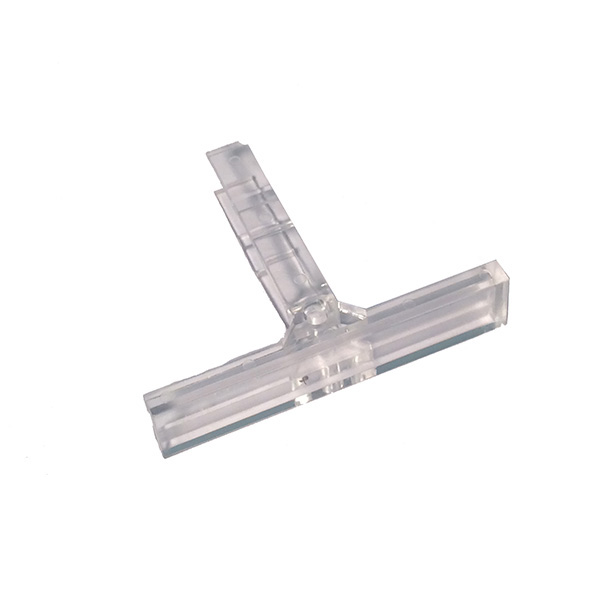

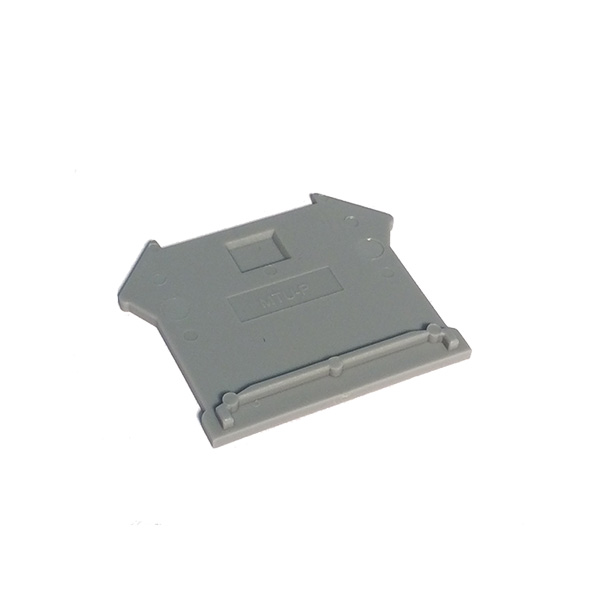

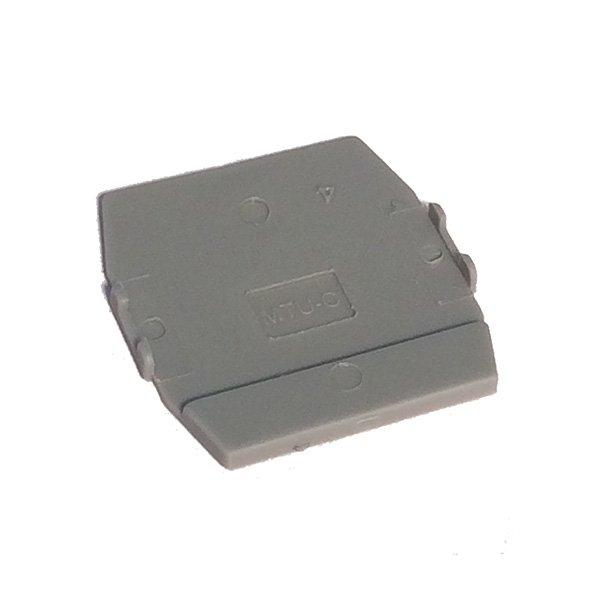

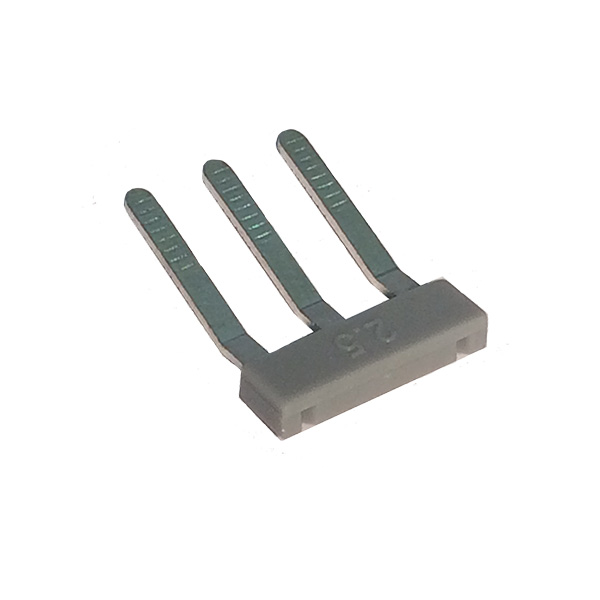

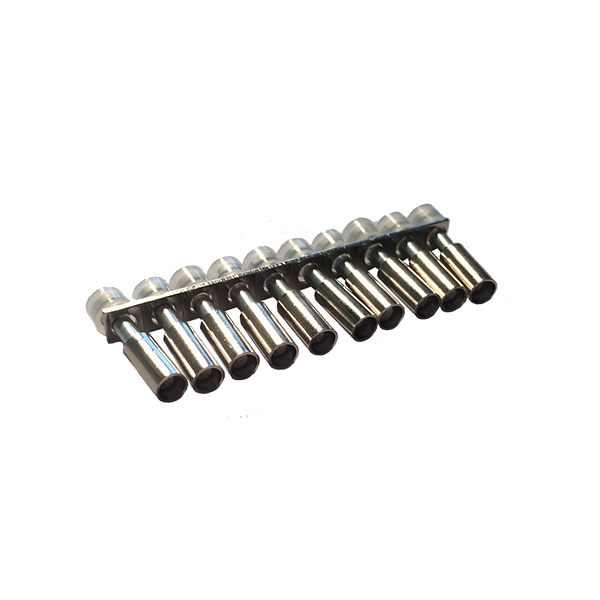

Аксессуары

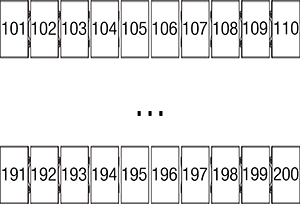

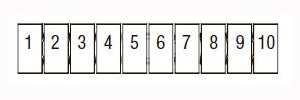

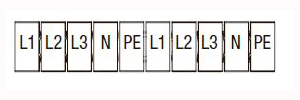

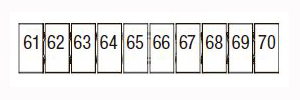

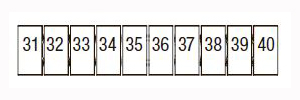

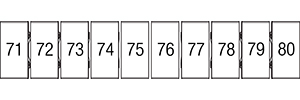

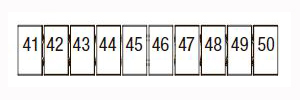

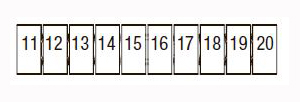

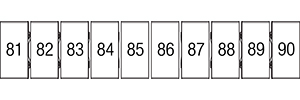

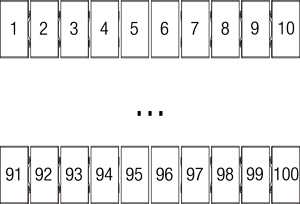

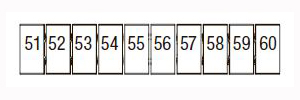

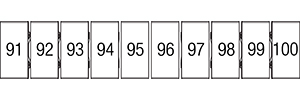

Маркировка для винтовых клемм

Горизонтальное расположение символов. Высота маркировочной площадки 8 мм.
