Нулевые шины


Шины с изоляторами на DIN-рейку	Шины с угловыми изоляторами	Аксессуары

Нулевые шины применяются для присоединения нулевых рабочих (N) и нулевых защитных (PE) проводников в различном щитовом оборудовании (электрические шкафы, щиты, боксы). Шины изготавливаются из высококачественной латуни с оцинкованными винтовыми зажимами. В зависимости от исполнения монтаж нулевых шин производится на стандартную DIN-рейку шириной 35 мм или на панель щита через угловые изоляторы. При подключении к шине медных многожильных проводников рекомендуется использовать кабельные наконечники.

Особенности

нулевые шины выполнены из высококачественной латуни марки H59
кругленная форма винта обеспечивает надежный контакт без деформации проводника
наличие фаски отверстий для присоединения проводников обеспечивает удобство подключения
изоляторы нулевых шин выполнены из огнестойкого пластика

Артикул	Сечение, мм2	Количество присоединений	Размеры
Артикул	Сечение, мм2	Количество присоединений	D1	D2	L	X	H	H1
MTEC-DIN69-8	6х9	8	5.98	4.56	60.02	50.08	43.06	39.76
MTEC-DIN69-10	6х9	10	5.98	4.56	71.86	61.96	43.06	39.76
MTEC-DIN69-14	6х9	14	5.98	4.56	96.20	86.02	43.06	39.76
MTEC-DIN812-8	8х12	8	7.52	5.52	72.08	60.02	47.42	42.68
MTEC-DIN812-14	8х12	14	7.52	5.52	117.35	105.44	47.42	42.68
MTEC-DIN812-20	8х12	20	7.52	5.52	162.06	150.20	47.42	42.68

Артикул	Сечение, мм2	Количество присоединений	Размеры
Артикул	Сечение, мм2	Количество присоединений	D1	D2	L	L1	X	X1	H	H1
MTEC-C69-8	6х9	8	6.00	4.56	98.96	87.88	43.98	55.76	27.40	24.20
MTEC-C69-10	6х9	10	6.00	4.56	111.12	99.18	56.02	67.74	27.40	24.20
MTEC-C69-14	6х9	14	6.02	4.56	134.66	123.52	80.14	91.82	27.42	24.22
MTEC-C69-20	6х9	20	6.00	4.56	171.06	159.94	116.02	128.52	27.40	24.22
MTEC-C812-8	8х12	8	7.52	5.62	110.62	99.12	51.42	67.04	32.36	27.38
MTEC-C812-14	8х12	14	7.52	5.60	152.14	141.52	93.70	109.04	32.36	27.38
MTEC-C812-20	8х12	20	7.52	5.60	194.46	182.58	135.70	151.34	32.36	27.38

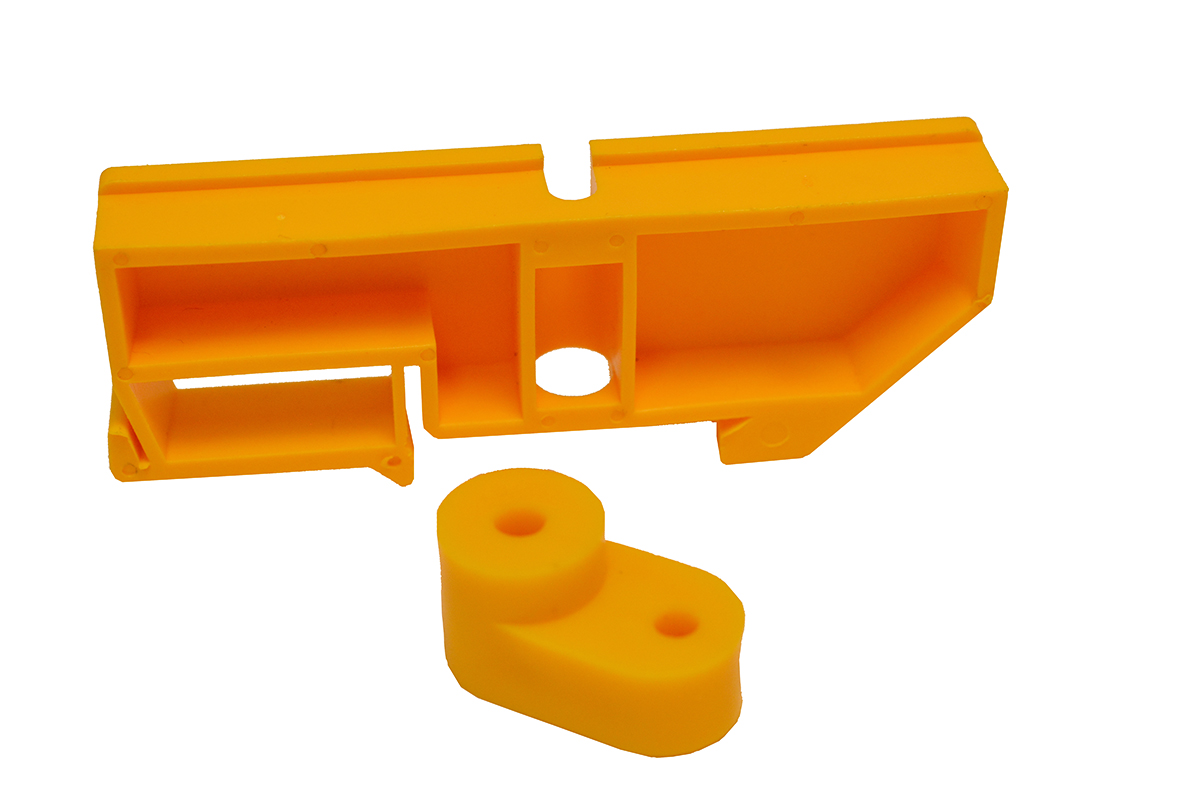

Изоляторы желтого цвета для применения шин в качестве шин типа "PE"

Изображение	Артикул	Тип	Упаковка, шт.
	MTEC-ISYDIN	На DIN-рейку	10

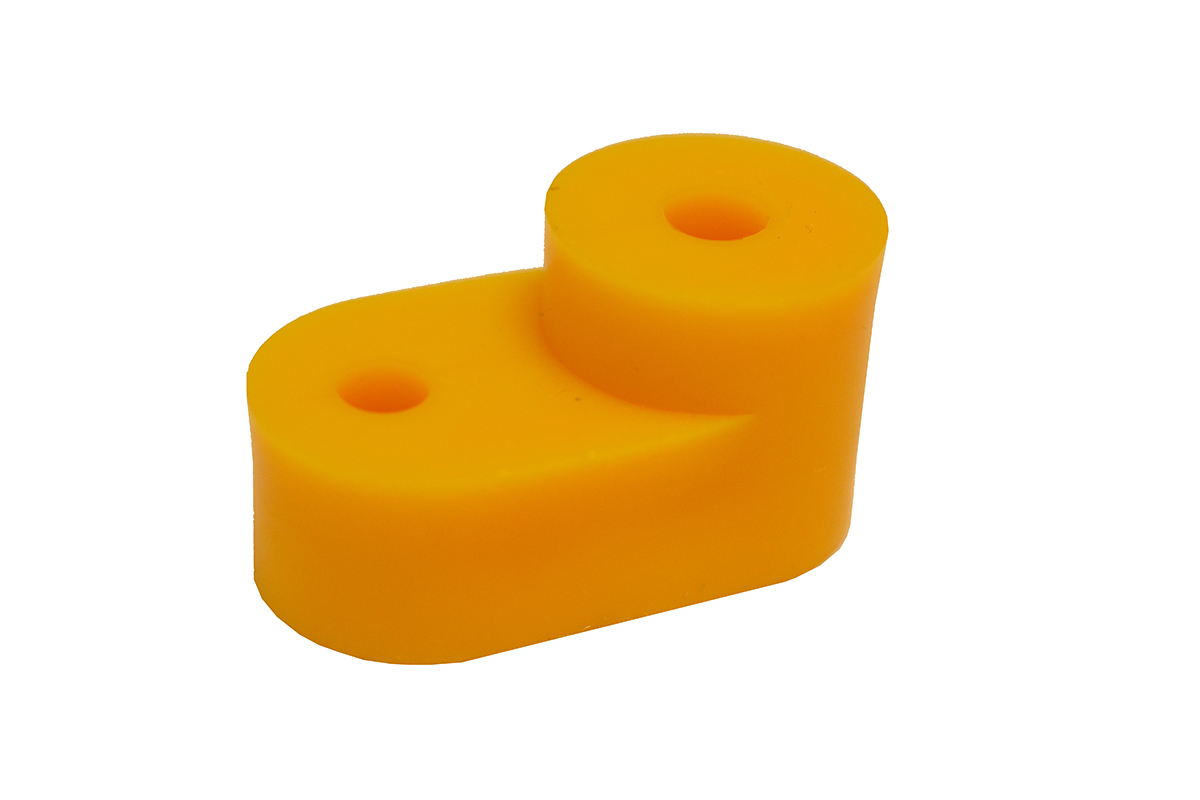

	MTEC-ISYCOR	Угловой	20
