Вентиляционные решетки (фильтры) KIPPRIBOR серии KIPVENT для шкафов управления-Впускные решетки с вентиляторами и выпускные решетки KIPVENT

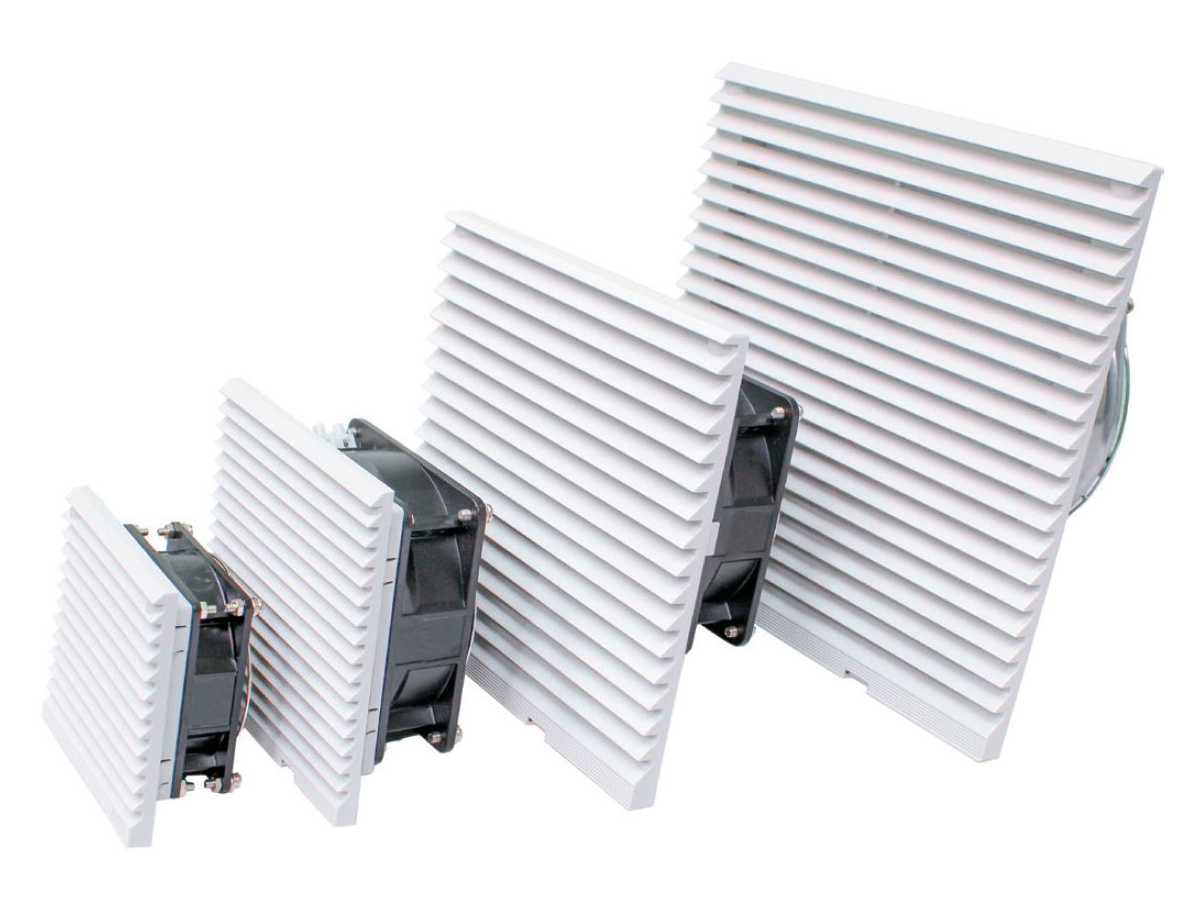

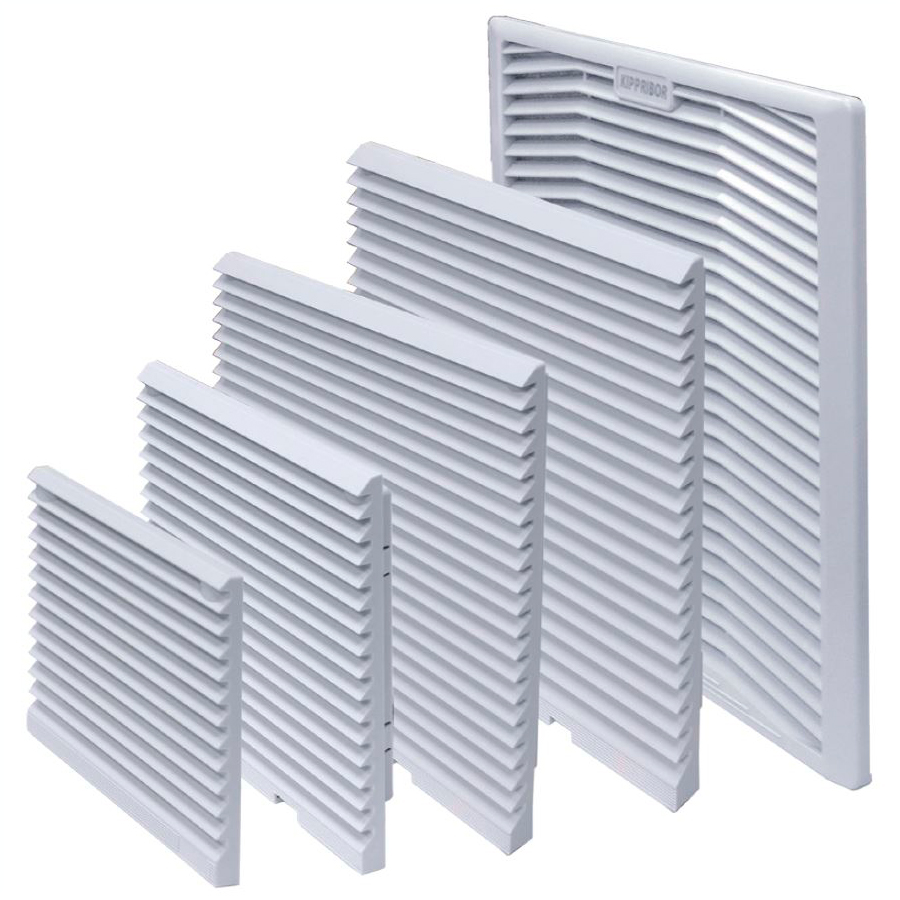

Впускные решетки с вентиляторами серии KIPVENT Впускные решетки серии KIPVENT



Вентиляционные решетки (впускные и выпускные) используются для создания принудительной вентиляции шкафов управления и электрощитов с целью поддержания допустимого температурного режима для электронного оборудования.

В тех случаях, когда в шкафах управления или электрощитах смонтировано оборудование, выделяющее большое количество тепла (твердотельные реле, блоки питания, преобразователи частоты и т.д.), возникает необходимость создания принудительной вентиляции шкафа.

Вентиляторы серии KIPVENT кроме вентиляции и охлаждения дополнительно выполняют фильтрацию воздуха, нагнетаемого внутрь шкафа, что предотвращает скопление пыли и её попадание внутрь приборов.

Рекомендации по использованию вентиляторов и решеток серии KIPVENT:

  • Используйте впускные и выпускные решетки с вентиляторами в тех случаях, когда температура воздуха снаружи ниже температуры внутри шкафа. В данном случае применение решеток и вентиляторов будет наиболее экономичным и эффективным.
  • Необходимо использовать впускную решетку с вентилятором для нагнетания воздуха внутрь шкафа, а не наоборот. В этом случае из-за создаваемого в шкафу избыточного давления весь объем воздуха будет проходить исключительно через фильтрующие элементы.
  • Устанавливать впускную решетку с вентилятором лучше в нижней трети шкафа, а выпускную решетку – в верхней трети (как можно выше), что позволит обеспечить естественную конвекцию воздуха, предотвратит скопление теплого воздуха выше вентилятора и исключит появление локальных зон перегрева.
  • К впускным и выпускным решеткам шкафа необходимо обеспечить свободный доступ воздуха, чтобы излишнее тепло беспрепятственно могло поступать из шкафа в окружающую среду.



Технические характеристики впускных решеток с вентиляторами серии KIPVENT:

Параметр Значение параметра
Фото Впускные решетки с вентиляторами KIPVENT-100.01.230 Впускные решетки с вентиляторами KIPVENT-200.01.230 Впускные решетки с вентиляторами KIPVENT-300.01.230 Впускные решетки с вентиляторами KIPVENT-400.01.230 Впускные решетки с вентиляторами KIPVENT-500.01.230
Модификация KIPVENT-100.01.230 KIPVENT-200.01.230 KIPVENT-300.01.230 KIPVENT-400.01.230 KIPVENT-500.01.230*
Напряжение питания 230 VAC
Частота питающей сети 50/60 Гц
Электрическое подключение Клеммные зажимы под винт
Свободная подача воздуха 28 м3/ч 66 м3/ч 120 м3/ч 265 м3/ч 600 м3/ч
Подача воздуха в комбинации с выпускной решеткой 24 м3/ч 55 м3/ч 105 м3/ч 230 м3/ч 550 м3/ч
Макс. статическое давление 29 Па 61 Па 86 Па 115 Па 176 Па
Поверхностная плотность фильтра 150 г/м2
Класс фильтра (DIN 779) G2
Уровень шума (DIN 45 635) 39 дБА 49 дБА 49дБА 56 дБА 61 дБА
Тип подшипника Подшипник качения
Степень защиты IP 54
Габаритные размеры 116,5х116,5х55 мм 150х150х70 мм 204х204х103 мм 255х255х115 мм 322х322х130 мм
Размер выреза 92,5х92,5 мм 124х124 мм 177х177 мм 224х224 мм 292х292 мм
Масса 0,4 кг 0,62 кг 0,77 кг 1,5 кг 2,8 кг
Материал Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет RAL7035
Рабочая температура -20…+60 °C
Температура хранения -40…+70 °C

* - Временно не производятся



Технические характеристики выпускных решеток серии KIPVENT:

Параметр Значение параметра

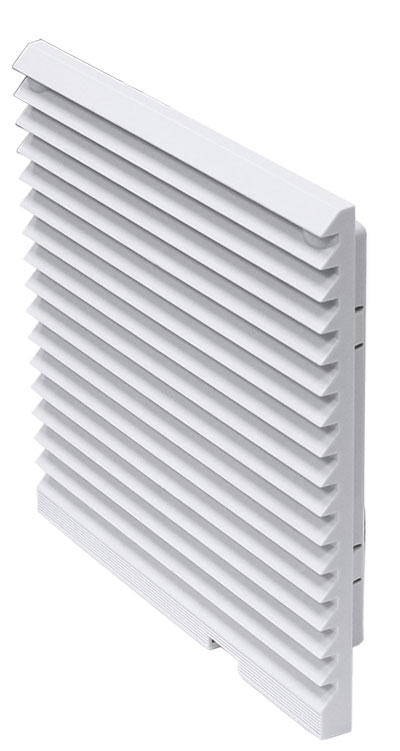

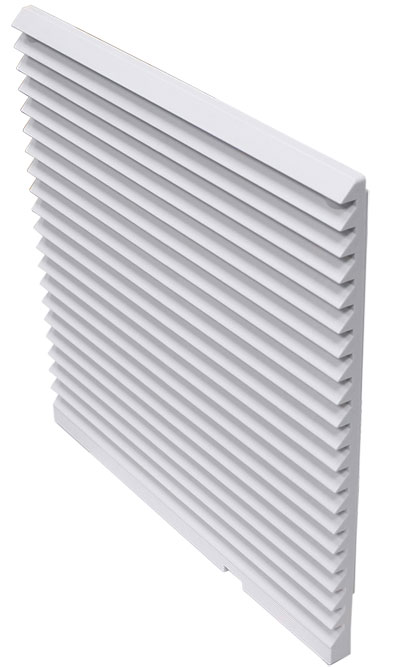

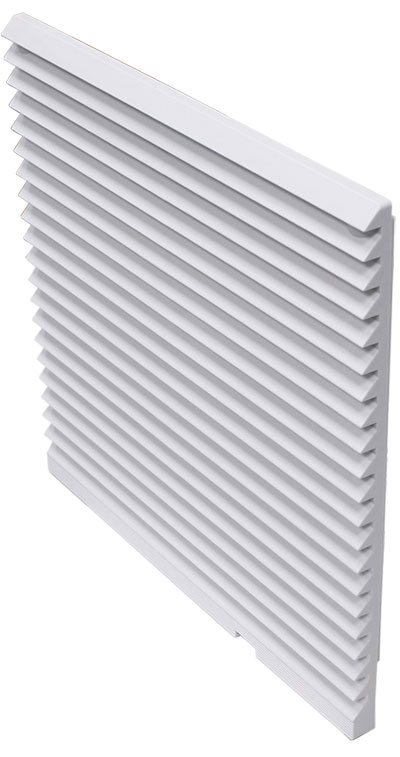

Фото Выпускные решетки KIPVENT-100.01.300 Выпускные решетки KIPVENT-200.01.300 Выпускные решетки KIPVENT-300.01.300 Выпускные решетки KIPVENT-400.01.300 Выпускные решетки KIPVENT-500.01.300
Модификация KIPVENT-100.01.300 KIPVENT-200.01.300 KIPVENT-300.01.300 KIPVENT-400.01.300 KIPVENT-500.01.300*
Поверхностная плотность фильтра 150 г/м2
Класс фильтра (DIN 779) G2
Степень защиты IP 54
Габаритные размеры 116,5х116,5х22 мм 150х150х24 мм 204х204х30 мм 255х255х30 мм 320х320х30 мм
Размер выреза 92,5х92,5 мм 124х124 мм 177х177 мм 224,224 мм 292х292 мм
Масса 0,07 кг 0,16 кг 0,29 кг 0,43 кг 0,66 кг
Материал Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет RAL7035
Рабочая температура -20…+60 °C
Температура хранения -40…+70 °C

* - Временно не производятся

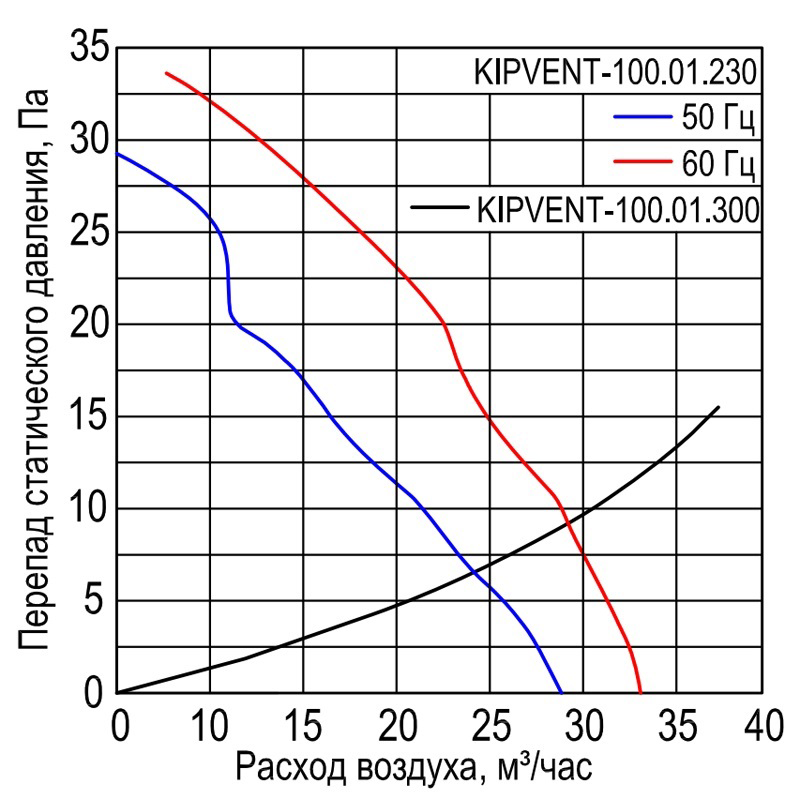

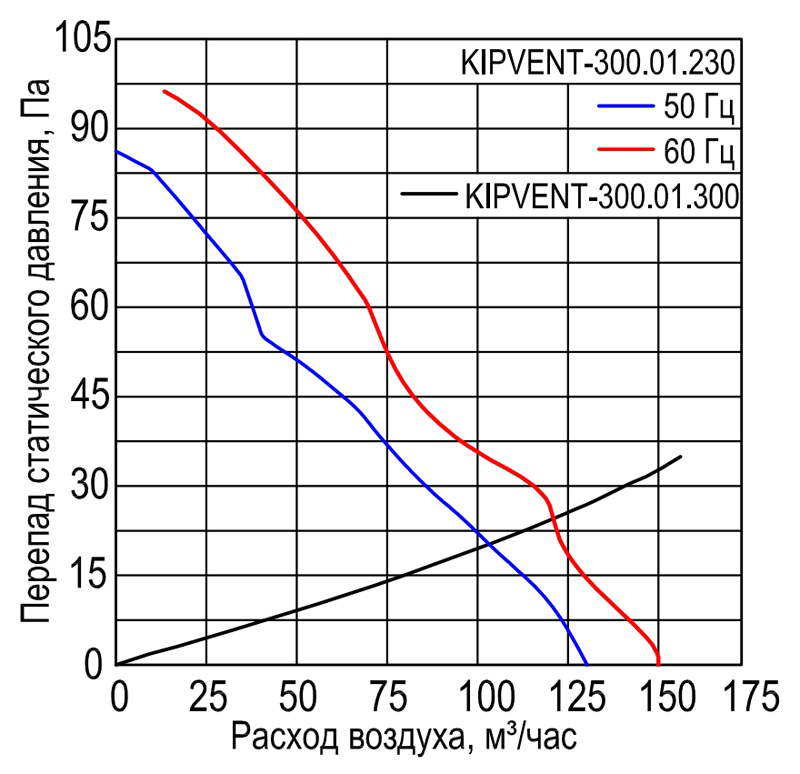

Характеристики вентиляторов в координатах «давление/расход»:

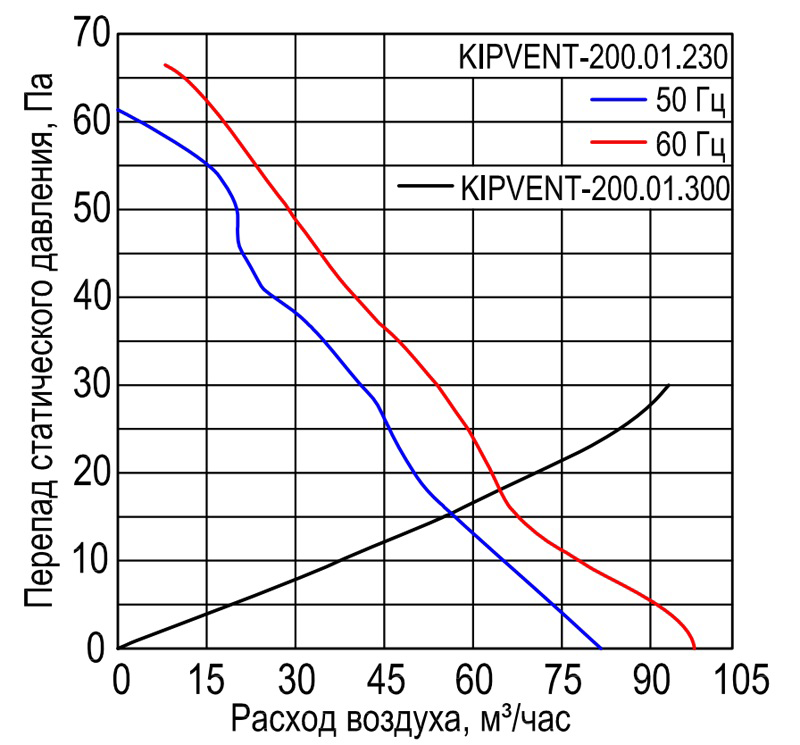

KIPVENT-100.01.230 KIPVENT-200.01.230 KIPVENT-300.01.230
KIPVENT-100.01.230 KIPVENT-200.01.230  KIPVENT-300.01.230

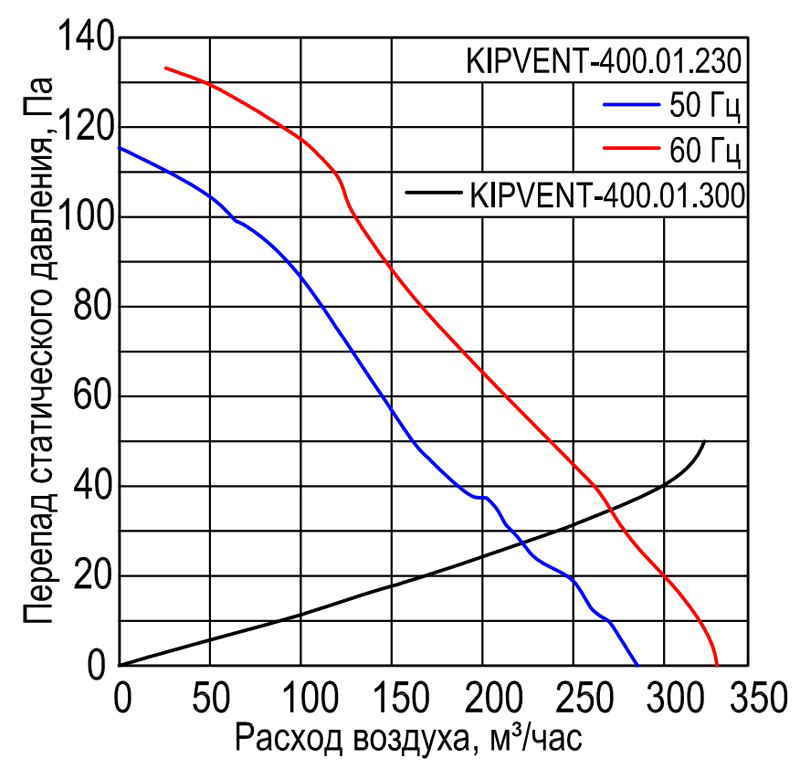

KIPVENT-400.01.230 KIPVENT-500.01.230
KIPVENT-400.01.230 KIPVENT-500.01.230



Габаритные и установочные размеры впускных решеток с вентиляторами и выпускных решеток серии KIPVENT:

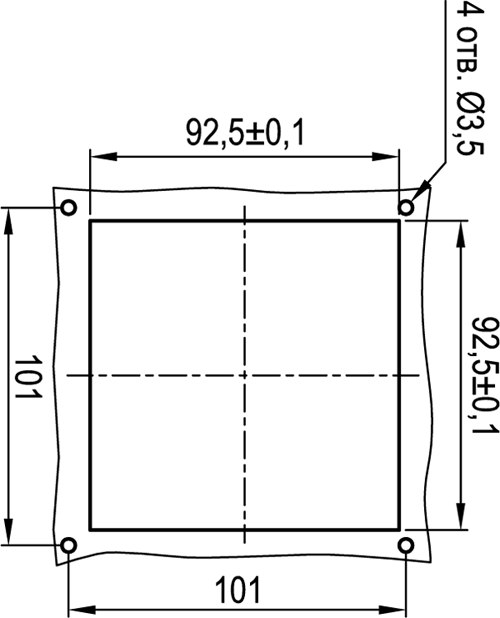

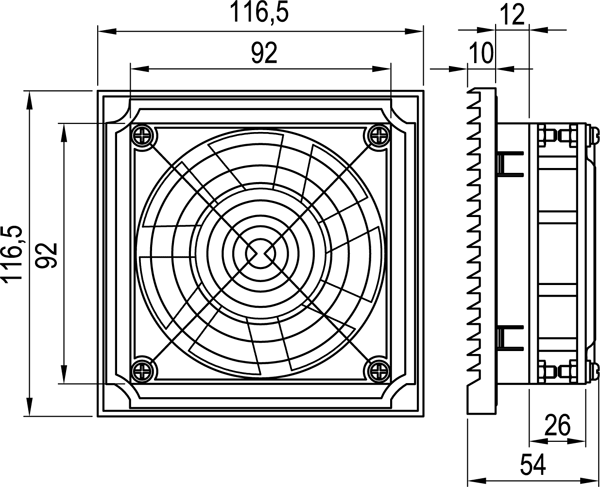

 KIPVENT-100.01.230 KIPVENT-100.01.300 Вырез под установку
KIPVENT-100.01.230  KIPVENT-100.01.300  Вырез под установку



 KIPVENT-200.01.230  KIPVENT-200.01.300 Вырез под установку
 KIPVENT-200.01.230 KIPVENT-200.01.300  Вырез под установку

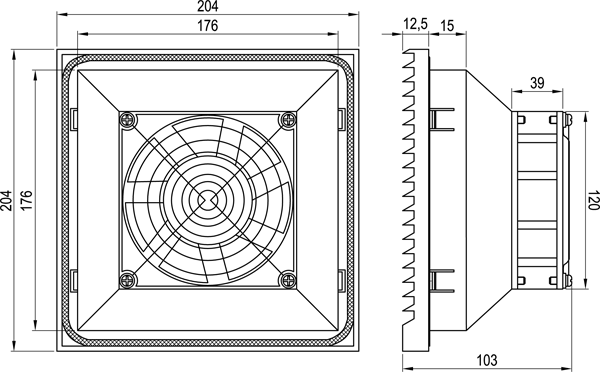

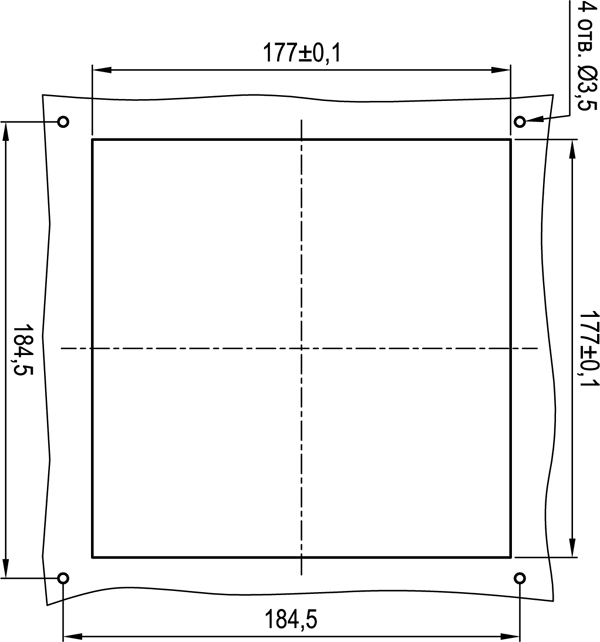

 KIPVENT-300.01.230 KIPVENT-300.01.300  Вырез под установку
KIPVENT-300.01.230  KIPVENT-300.01.300  Вырез под установку

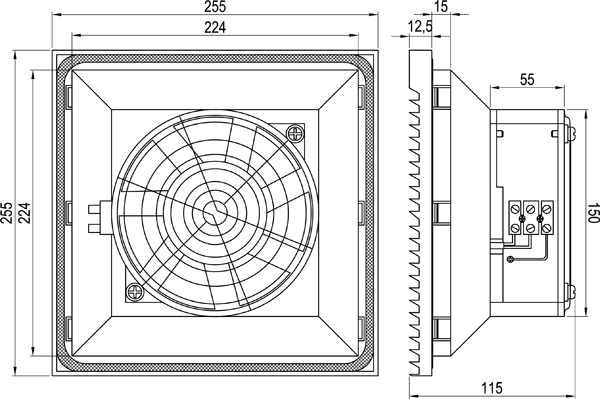

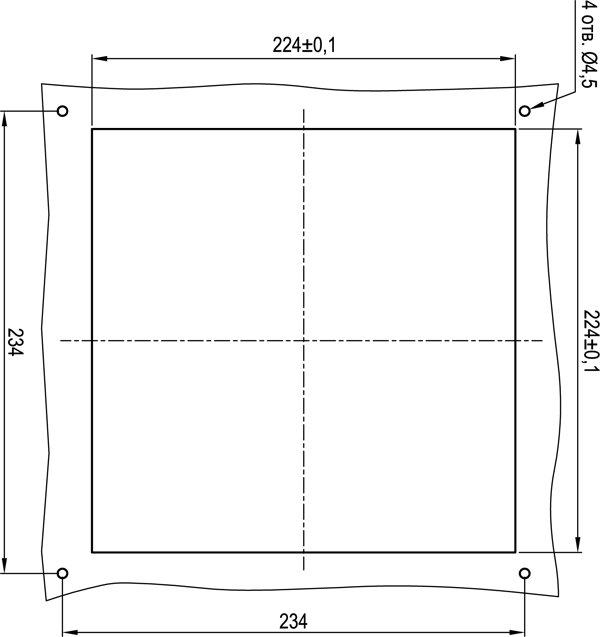

 KIPVENT-400.01.230 KIPVENT-400.01.300  Вырез под установку
KIPVENT-400.01.230  KIPVENT-400.01.300   Вырез под установку

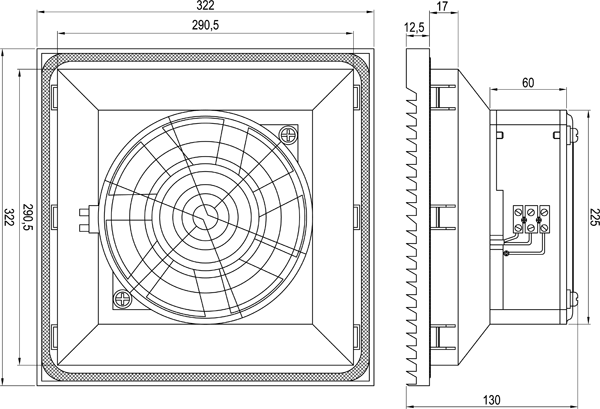

 KIPVENT-500.01.230 KIPVENT-500.01.300 Вырез под установку
 KIPVENT-500.01.230 KIPVENT-500.01.300  Вырез под установку
