ДТПХхх5.EXI термопары с коммутационной головкой

Конструктивное исполнение

Модель

Параметры

Материал защитной арматуры (диапазон температур)

Длина монтажной части L****, мм

ДТПL

ДТПК

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

015

D=8 мм

сталь

12Х18Н10Т

(-200...

+600°С)

сталь 12Х18Н10Т

(-200...+800°С)

60, 80,

100, 120,

160, 200,

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

025

D=10 мм

сталь 12Х18Н10Т

(-200...+800°С)

или

сталь 08Х20Н14С2

(-200...+900°С)

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

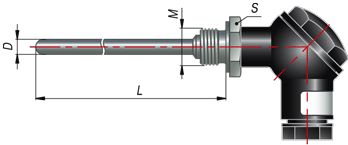

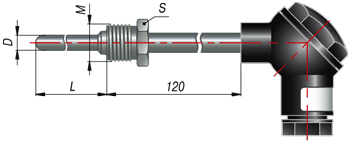

035

D=8 мм,

M=20х1,5 мм**,

S=22 мм

сталь 12Х18Н10Т

(-200...+800°С)

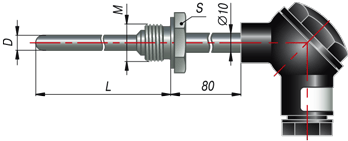

045

D=10 мм,

M=20х1,5 мм**,

S=22 мм

сталь 12Х18Н10Т

(-200...+800°С)

или

сталь 08Х20Н14С2

(-200...+900°С)

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

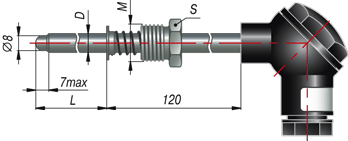

055

D=10 мм,

M=20х1,5 мм**,

S=22 мм

сталь 12Х18Н10Т

(-200...+800°С)

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

065

D=8 мм,

M=20х1,5 мм**,

S=27 мм

075

D=10 мм,

M=20х1,5 мм**,

S=27 мм

сталь 12Х18Н10Т

(-200...+800°С)

или

сталь 08Х20Н14С2

(-200...+900°С)

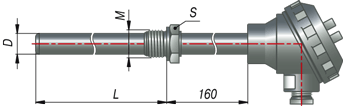

085

D=10 мм,

M=27х2 мм**,

S=32 мм

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

095

D=10 мм,

M=20х1,5 мм**,

S=22 мм

сталь 12Х18Н10Т

(-200...+800°С)

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

105

D=8 мм,

M=20х1,5 мм**,

S=27 мм

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

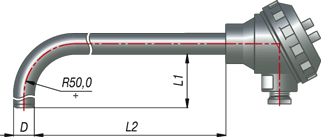

115*

D=20 мм

сталь 12Х18Н10Т

(-200...+800°С)

или

сталь 15Х25Т

(-200...+1000°С)

или

сталь ХН45Ю

(-200...+1100°С,

до 1200°С при работе

в кратковременном режиме)

L1/L2, мм

500/400,

1000/800,

1600/1250

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

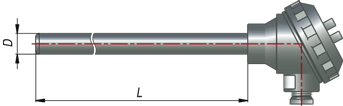

125*

D=20 мм

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

135*

D=20 мм,

M=27х2 мм**,

S=32 мм

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

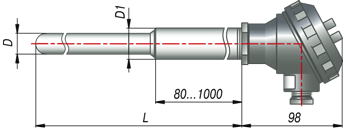

145***

D=12 мм,

D1=20 мм

керамика МКРц

(-200...+1100°С,

до 1200°С при работе

в кратковременном режиме)

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

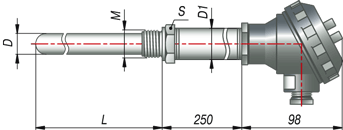

155*

D=20 мм,

D1=30 мм

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

165*

D=20 мм,

D1=30 мм,

M=27х2 мм**,

S=32 мм

* Рекомендуемый диаметр термоэлектродов 3,2 мм.

** По спец. заказу возможно изготовление датчика с трубной резьбой.

*** Диаметр термоэлектродов только 1,2 мм.

*** Длина монтажной части L выбирается при заказе.



Конструктивное исполнение коммутационной головки для ДТПК-EX, ДТПL-EX моделей ХХ5

Исполнение коммутационной головки

Габаритный чертеж

Изготавливаемые модели ДТПК(L)-EX

Пластмассовая (стандартное исполнение)

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

ДТПК(L) ХХ5 с одним чувствительным элементом

Пластмассовая (увеличенная)

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

2ДТПК(L) ХХ5 с двумя чувствительными элементами (двойные)

Металлическая

Термоэлектрические преобразователи ДТПL(ХК)-EХ и ДТПK(ХА)-EХ во взрывозащищенном исполнении

все модели ДТПК(L) ХХ5



Обозначение при заказе

Обозначение при заказе

Модели датчиков с резьбовым креплением могут быть изготовлены с трубной резьбой по спец. заказу.
