ДТС3ххх термосопротивления HVAC

Импортозаменяющие датчики температуры ДТС3ХХХ



Отличительные особенности специализированных датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC)

  • Предназначены для работы с контроллерами ОВЕН ПЛК, с приборами ОВЕН ТРМ133, ТРМ148, ТРМ151, МВА8, а также совместимы с контроллерами других производителей (российских и зарубежных).
  • Полная взаимозаменяемость с наиболее распространенными зарубежными моделями.
  • Чувствительный элемент – Pt1000 или Pt100*.

* по заказу



Технические характеристики

Параметр

Значение

Температура среды

-50…120 °С

Погрешность измерения

(0,3+0,005|t|) °С

Схема соединения

– двухпроводная (3- и 4-проводная – для Pt100 и 50М)



Сравнительная таблица ОВЕН ДТС3ххх-Pt1000/Pt100

Конструктивное исполнение

Модель



Чувствительный элемент



Длина монтажной части, мм



Степень защиты



Применение датчика



Датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC). ОВЕН ДТС3ххх-Pt1000/Pt100

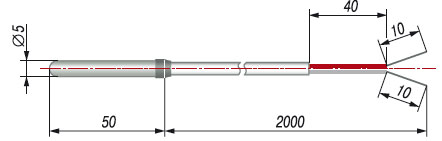

3014

Pt1000

Pt100

50

IP67

ДТС3014-PТ1000.B2.50/2

ДТС3014-PТ100.B3.50/2

для измерения температуры воды в контурах нагрева.

Датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC). ОВЕН ДТС3ххх-Pt1000/Pt100

3194

Pt1000

Pt100

250

IP67

ДТС3194-PТ1000.B2.250/2

для измерения температуры воды в трубопроводах контуров отопления.

Датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC). ОВЕН ДТС3ххх-Pt1000/Pt100

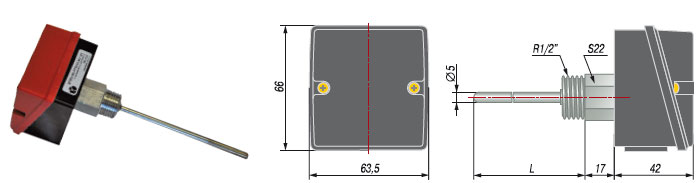

3105

Pt1000

Pt100

70

120

220

IP54

ДТС3105-PТ1000.В2.x

для измерения температуры воды в трубопроводах контуров отопления.

Датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC). ОВЕН ДТС3ххх-Pt1000/Pt100

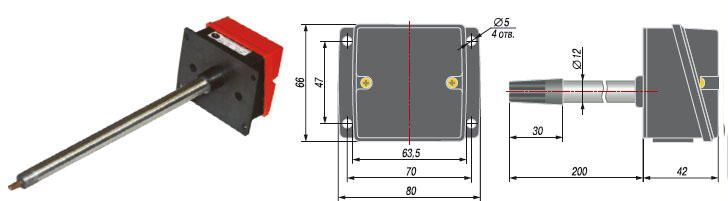

3015

Pt1000

Pt100

200

IP54

ДТС3015-PТ1000.В2.200

для измерения температуры в канале воздуховода системы вентиляции. Для подключения кабеля в корпусе предусмотрено отверстие, которое закрывается заглушкой.

Датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC). ОВЕН ДТС3ххх-Pt1000/Pt100

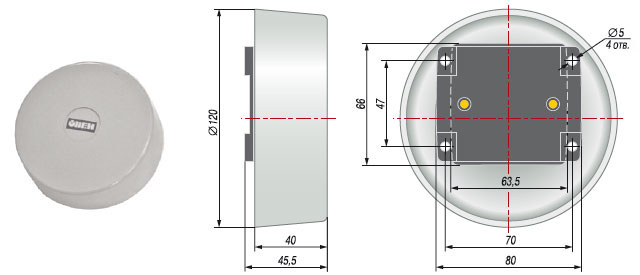

3005

Pt1000

Pt100

50М

-

IP54

ДТС3005-PТ1000.В2

для измерения температуры наружного воздуха или воздуха внутри зданий. Устанавливается на плоскую поверхность стены. Является аналогом датчика ДТС125-50М.В2.60. Для подключения кабеля в корпусе предусмотрено отверстие, которое закрывается заглушкой.

Датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC). ОВЕН ДТС3ххх-Pt1000/Pt100

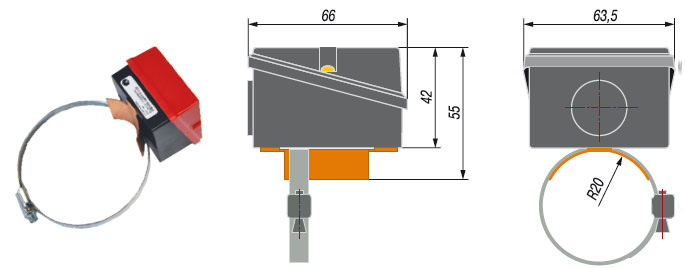

3225

Pt1000

Pt100

50М

-

IP54

Накладной датчик температуры воды

 ДТС3225-PТ1000.В2

для измерения температуры воды в трубопроводах систем отопления и вентиляции.

Датчик устанавливается на трубопровод, крепление осуществляется с помощью хомута. Для улучшения теплопроводности имеет медную пластину, изогнутую под соответствующий диаметр трубопровода.
