ДТС термосопротивления для измерения температуры воздуха

Фото

Конструктивное исполнение

НСХ

Класс допуска/ точности

Схема  соединения

Диапазон рабочих тем-р, °С

Длиной монтажной части, мм

Аксессуары (приобретаются отдельно)

ДТС125 (выходной сигнал - сопротивление)

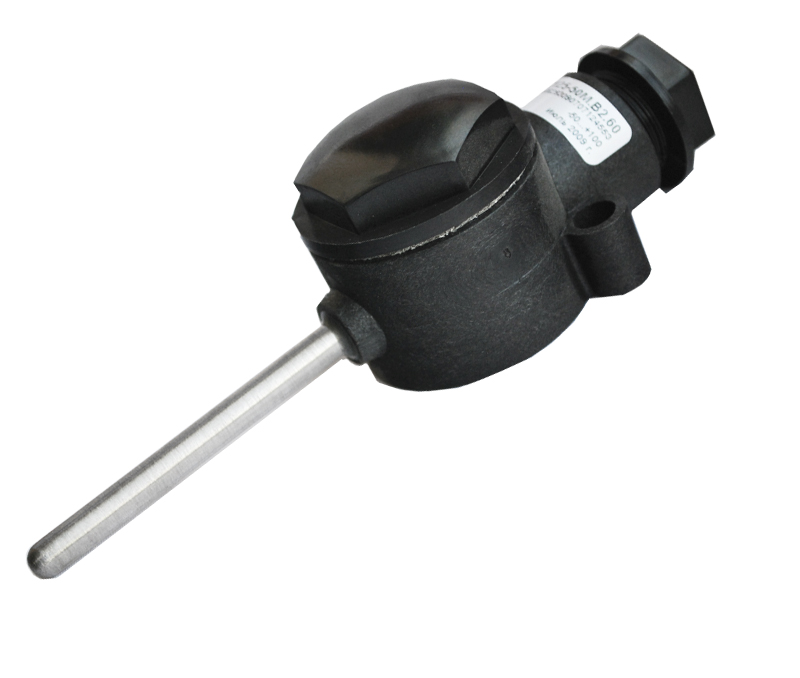

Датчик термосопротивление ДТС125

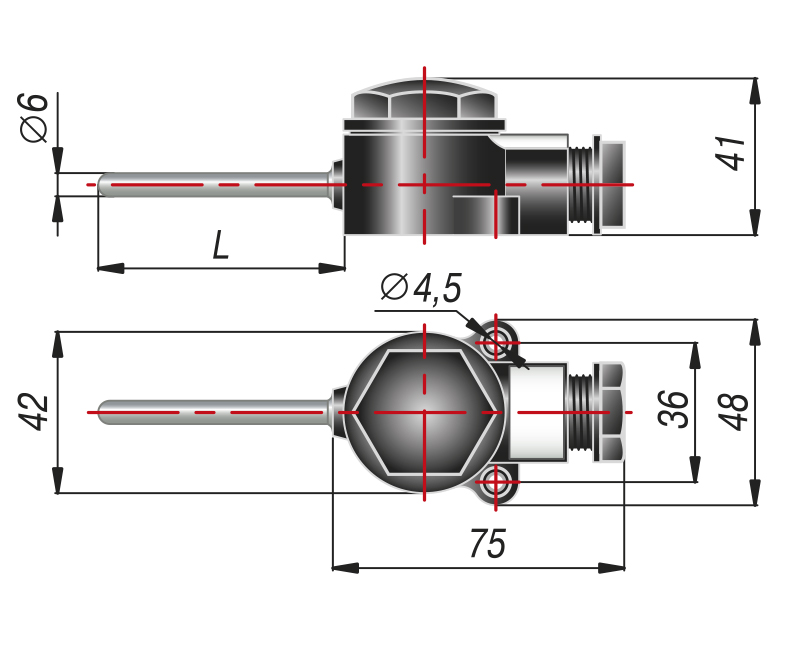

  Датчик термосопротивление ДТС125. Конструктивное исполнение

50М, 100М, 50П, 100П, Рt100

В

2-проводная

-50...+100

60, 80, 100

нет

ДТС125Л (выходной сигнал -  сопротивление)

Датчик термосопротивление ДТС125Л

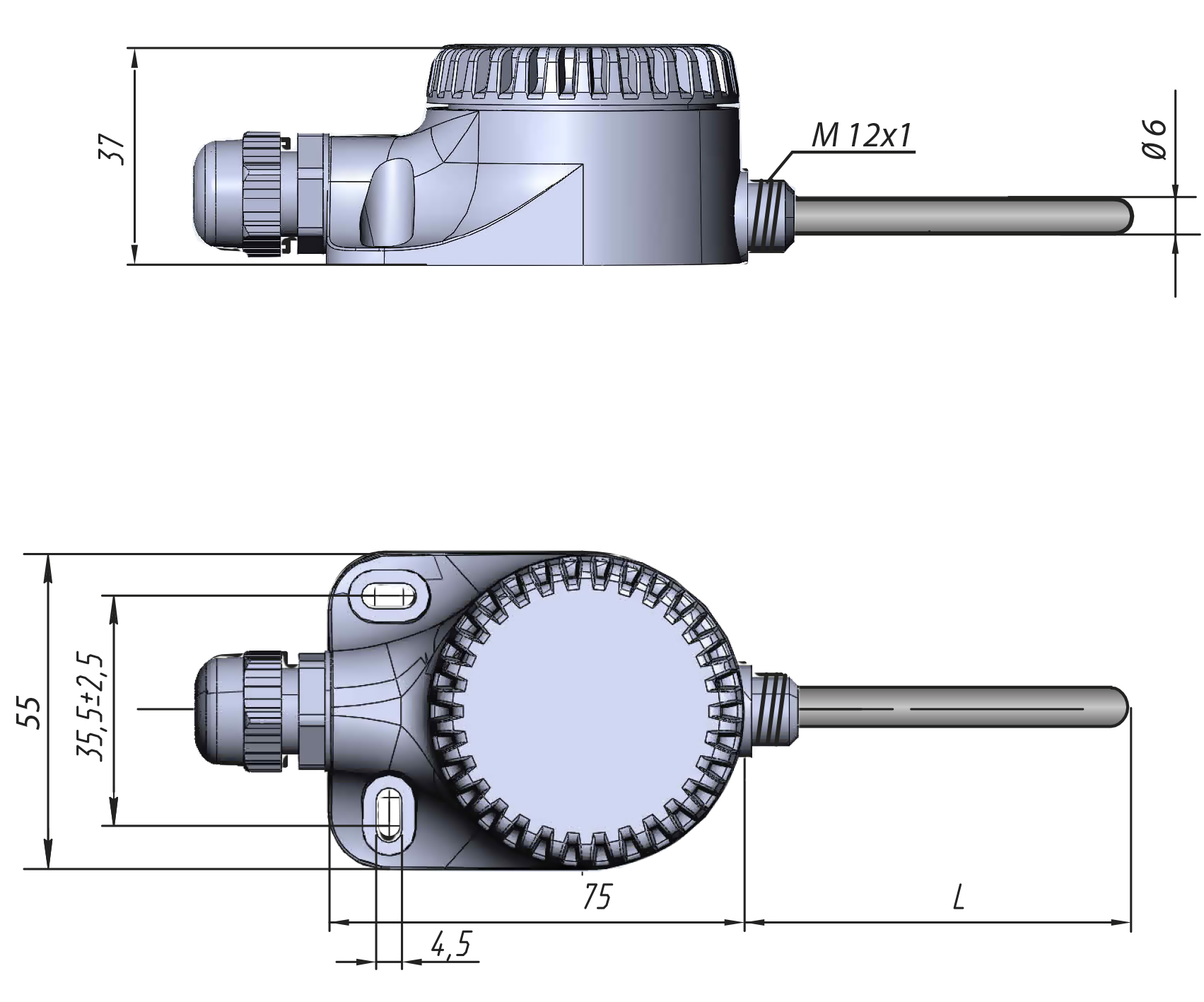

  Датчик термосопротивление ДТС125Л. Конструктивное исполнение

50М, 100М, 50П, 100П, Рt100

В

2-проводная, 3-проводная, 4-проводная

-50...+125

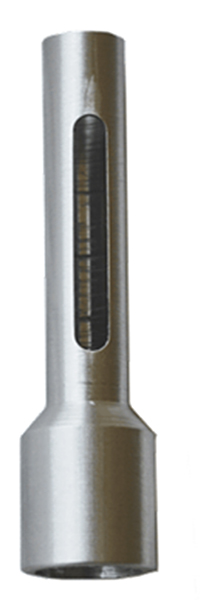

Экран для защиты от солнечных лучей.

Экран для защиты от солнечных лучей







ДТС125Л.И (выходной сигнал ток 4...20 мА)

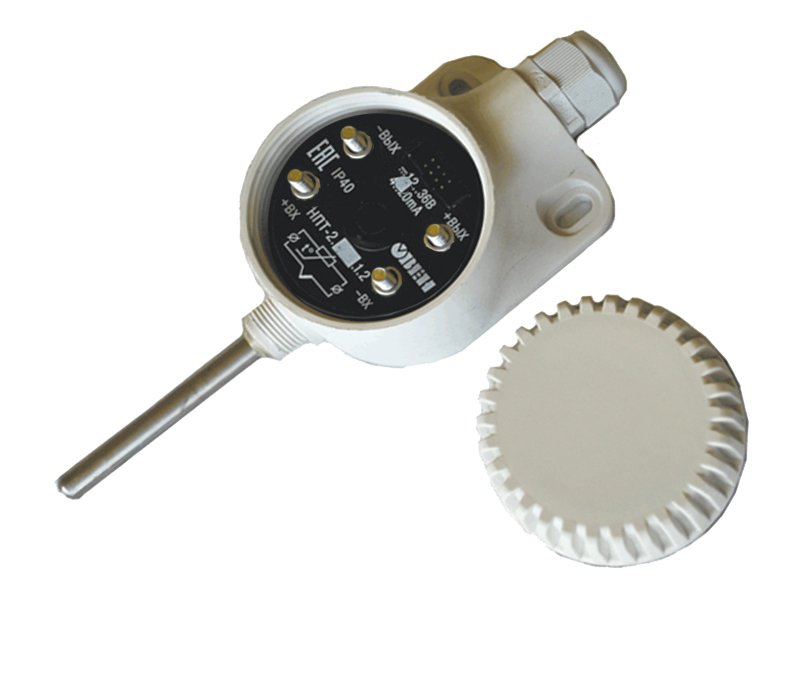

Датчик термосопротивление ДТС125Л.И

  Датчик термосопротивление ДТС125Л.И. Конструктивное исполнение

50М, 100М, 100П, Рt100

0,5%,

1,0 %

2-проводная (выходной сигнал 4…20 мА)

-50...+80

ДТС3005 (выходной сигнал - сопротивление)

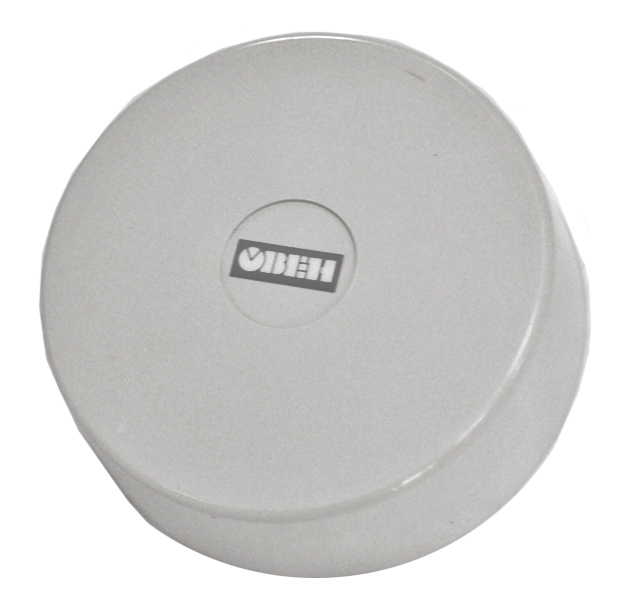

Датчик термосопротивление ДТС3005

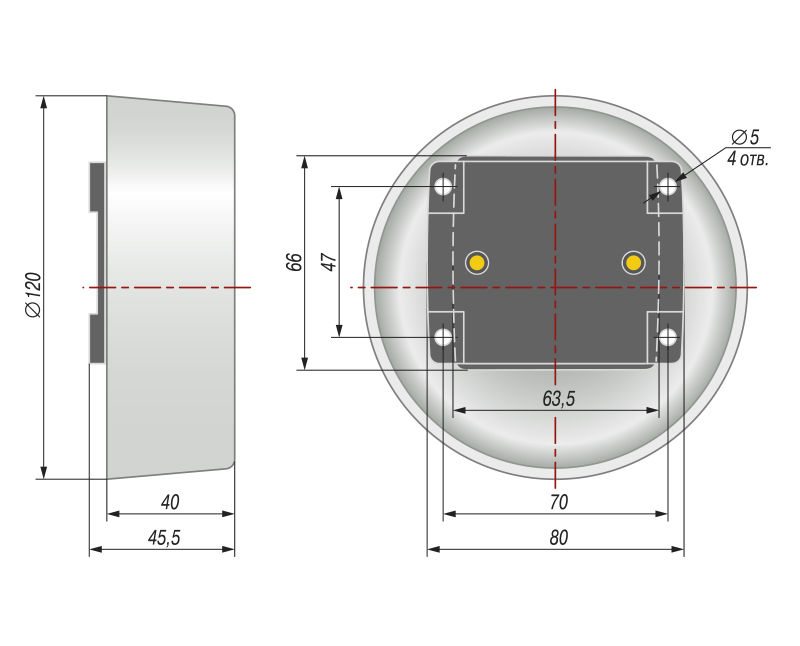

  Датчик термосопротивление ДТС3005. Конструктивное исполнение

Рt1000, Рt100, 50М

В

2-проводная, 4-проводная

-50...+100

нет



Экран для ДТС125Л выбирается исходя из длины монтажной части датчика

  • ЭКРАН01 для датчика ДТС125Л с длиной монтажной части 60 мм
  • ЭКРАН02 для датчика ДТС125Л с длиной монтажной части 80 мм
  • ЭКРАН03 для датчика ДТС125Л  с длиной монтажной части 100 мм



Обозначение при заказе

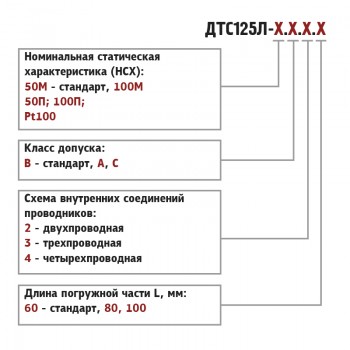

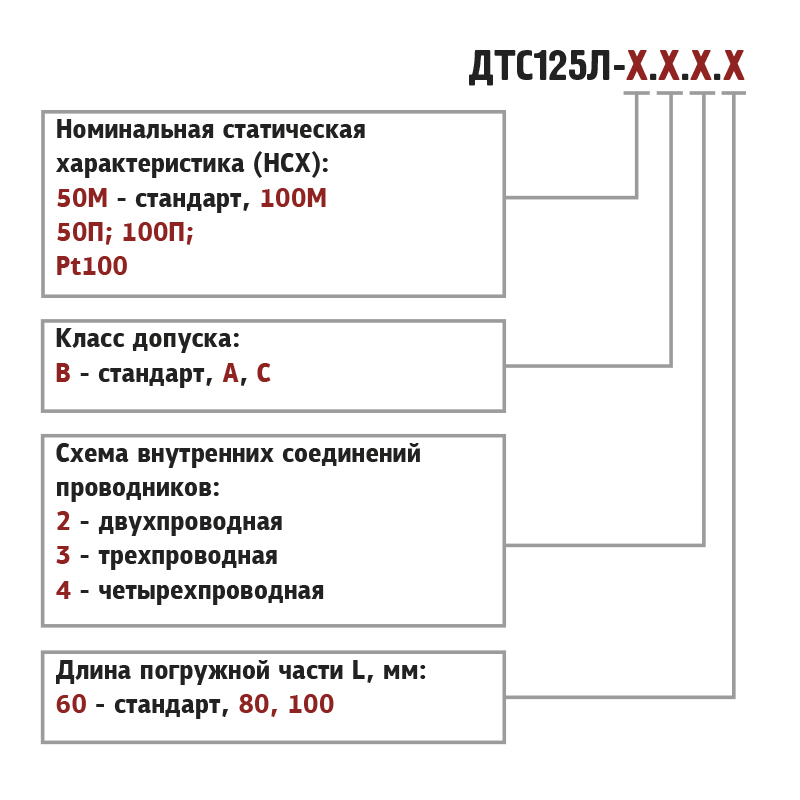

Обозначение при заказе ДТС125Л Обозначение при заказе ДТС125Л

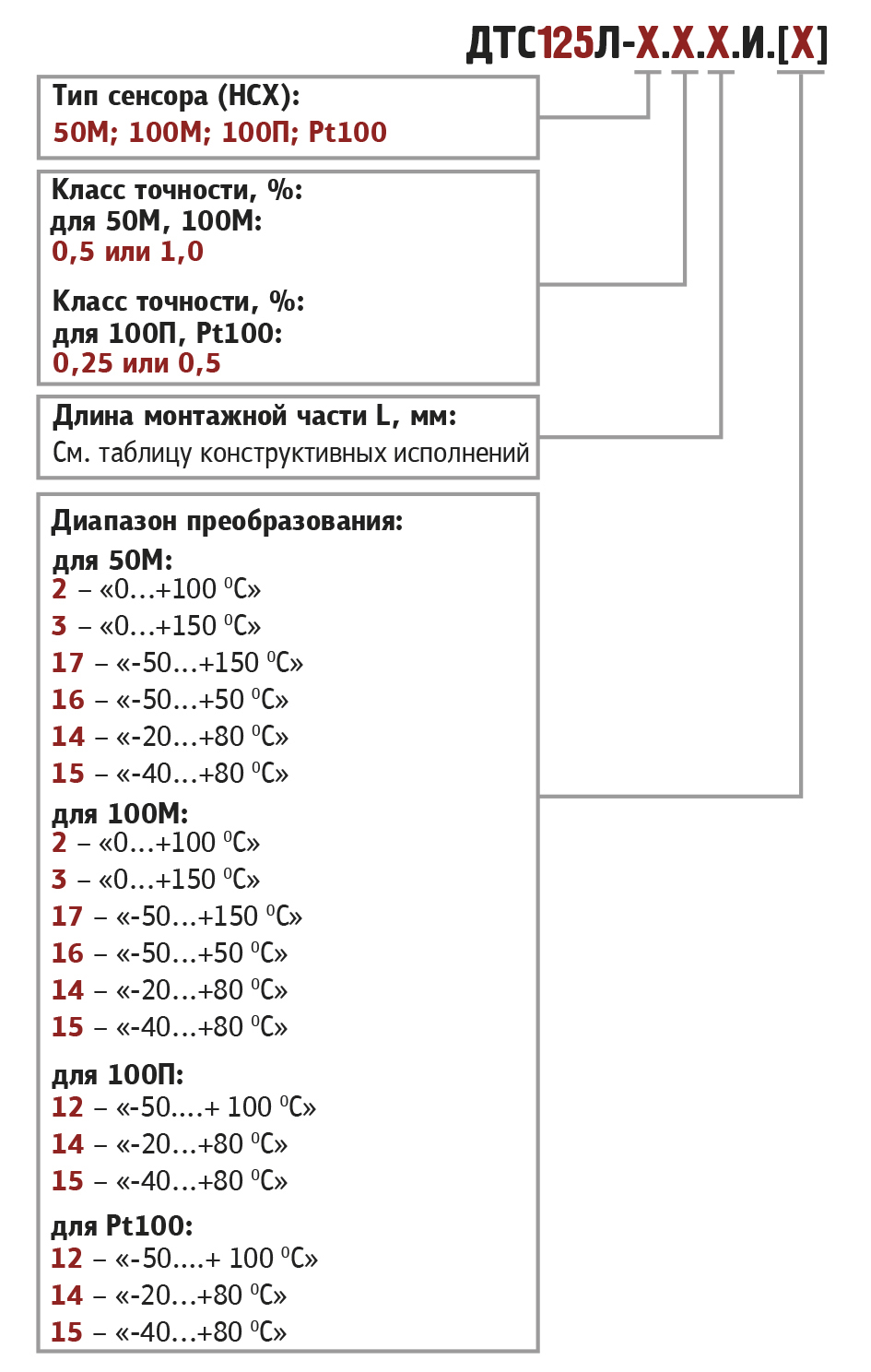

ДТС125Л.И (выходной сигнал -  ток 4...20 мА) ДТС125Л (выходной сигнал -  сопротивление)

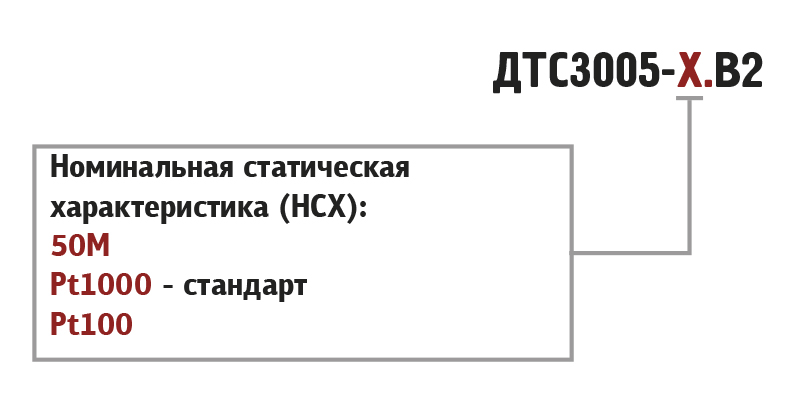

Обозначение при заказе ДТС125 Обозначение при заказе ДТС3005
ДТС125 (выходной сигнал -  сопротивление) ДТС3005 (выходной сигнал - сопротивление)



Руководство по эксплуатации ДТС
