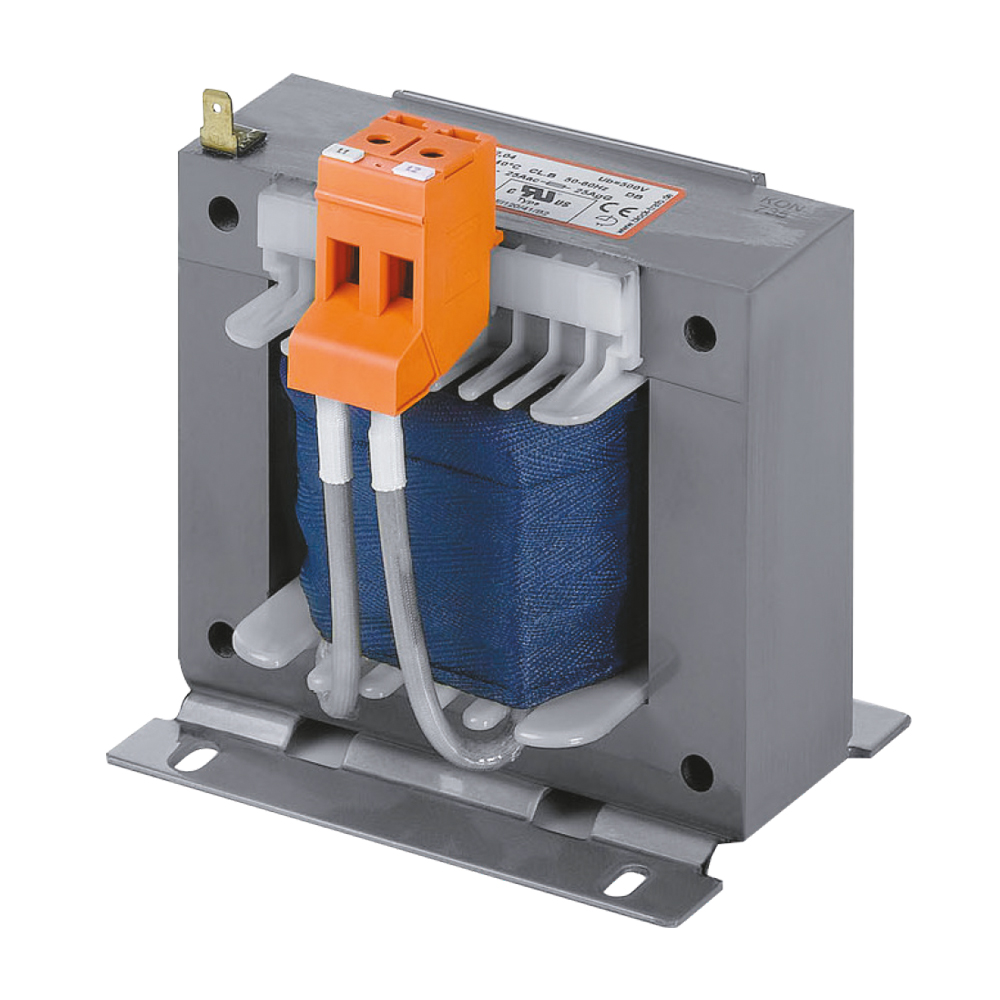

Сетевые дроссели ОВЕН РСО и РСТ. НОВИНКА!!!

Сетевые дроссели (реакторы) применяются в силовых цепях преобразователей частоты для повышения их коэффициента мощности, снижения взаимного влияния нескольких преобразователей частоты при их параллельном питании, ограничения скорости нарастания пусковых токов и снижения гармоник сетевого напряжения.

Установка сетевого дросселя желательна при любом качестве питающей сети. Сетевой дроссель защищает ПЧВ от провалов и наводок из сети, а также защищает сеть от выбросов преобразователем частоты гармоник высокого порядка.

Значение индуктивности соответствует падению напряжения от 3 до 5 % номинального напряжения сети.

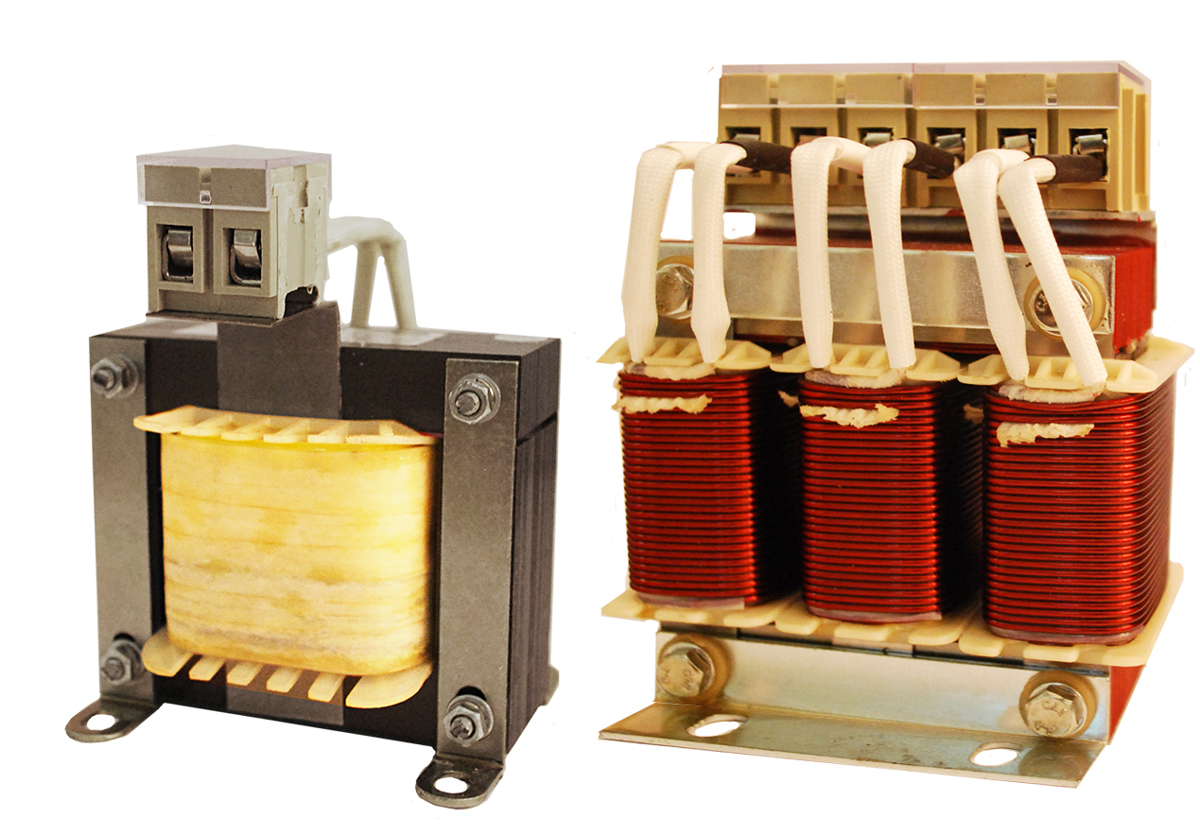

Компания ОВЕН предлагает две линейки сетевых дросселей: бюджетную РСх-А и промышленную РСх, – которые отличаются друг от друга массогабаритными характеристиками и электрическими параметрами.

Отличительные особенности линеек сетевых дросселей

Преимущества ОВЕН РСО и РСТ

• Защита ПЧВ от импульсных всплесков напряжения в сети.
• Защита ПЧВ от перекосов фаз питающего напряжения.
• Уменьшение скорости нарастания токов короткого замыкания в выходных цепях ПЧВ.
• Продление срока службы конденсатора в звене постоянного тока.

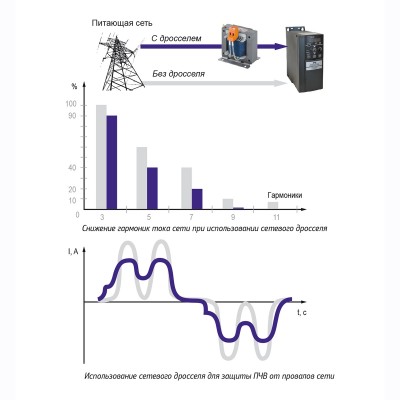

Влияние сетевого дросселя на уровень гармоник от ПЧВ в сеть

При работе приборов с импульсным потреблением мощности (в том числе частотных преобразователей) в сеть выбрасываются гармонические составляющие напряжения. Самыми опасными порядками гармоник являются 5, 7, 11, 13. Именно они придают синусу напряжения пульсирующий характер, искажают кривую и т.д. В связи с этим соседствующие с частотным преобразователем приборы подвергаются вредному воздействию этих составляющих напряжения, вследствие чего перегреваются конденсаторы, полупроводниковые приборы, индуктивности, создается негативное влияние на микросхемы. При использовании сетевого дросселя уровень гармоник снижается, что обеспечивает стабильную работу соседствующих с частотным преобразователем приборов.

Некачественное входное напряжение (скачки, провалы) ухудшает работу ПЧВ и может привести к аварии и останову частотника. Установка сетевого дросселя позволяет сгладить провалы напряжения и снизить вероятность аварийного останова ПЧВ при некачественной сети.
