Особенности коммутации нагрузки твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3
Конструктивные особенности твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3
Большие токи коммутации вызывают повышенное выделение тепла на выходном силовом элементе ТТР, поэтому для их надежной и стабильной работы требуются особые конструктивные решения, усиливающие эффективность теплоотвода.
Наиболее современным решением сегодня является применение особых выходных элементов: тиристоров SCR-типа. Сочетание тиристора SCR-типа, медного основания, обладающего высокой теплопроводностью, и рекомендованных моделей радиатора и вентилятора гарантирует надежную коммутацию силовых цепей при больших токах коммутации.
Встроенная шунтирующая выход RC-цепочка* повышает надежность работы ТТР при коммутации нагрузки индуктивного типа.
* - RC-цепочка – это электрическая цепь из последовательно включенных емкости (конденсатора) и сопротивления. Применительно к твердотельным реле KIPPRIBOR RC-цепь включается параллельно коммутационному ключу и располагается внутри корпуса реле. Номиналы элементов цепи обычно составляют C=0.1 мкФ, R=50 Ом. Довольно часто RC-цепочку называют сглаживающим фильтром, поскольку её главная задача – сгладить скорость нарастания напряжения (dU/dt) на коммутационном элементе реле (симисторе либо тиристоре). Это позволяет повысить надежность работы ТТР в условиях действия импульсных помех (перенапряжений). Это свойство особенно необходимо при работе реле в условиях электрических помех, генерируемых в сеть нагрузкой индуктивного и емкостного типа.
Корпусные особенности твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3
Технические характеристики твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3
Вид коммутируемого тока | переменный ток |
Тип коммутируемой сети |
однофазная, трехфазная (устанавливается одно ТТР на каждую фазу) по схеме «звезда», «звезда с нейтралью», «треугольник» |
Тип коммутируемой нагрузки |
резистивная (до 600 А) индуктивная (до 80 А) |
Коммутируемое напряжение | 60…1000 VAC |
Управляющий сигнал | напряжение 3...32 VDC |
Пороги вкл/выкл управляющего сигнала | Порог включения: 3 VDC |
Порог выключения: 1 VDC | |
Тип выходных силовых элементов | тиристоры SCR-типа на керамической подложке |
Вид коммутации | коммутация при переходе через 0 |
Максимальное пиковое напряжение | 16 класс (1600 VAC) |
Потребляемый ток в цепи управления | 5…25 мА |
Падение напряжения на реле в коммутируемой цепи | ≤1,6 VAC |
Ток утечки в коммутируемой цепи | ≤10 мА |
Время переключения реле | ≤10 мс (при частоте 50 Гц) |
Сопротивление изоляции | 500 МОм (при 500 VDC) |
Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) |
Корпус и рекомендации по монтажу твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3
GaDH-500120.ZD3 GaDH-600120.ZD3 |
GaDH-800120.ZD3 |
GwDH-500120.ZD3 GwDH-600120.ZD3 |
GwDH-800120.ZD3 | |
Габаритные размеры и масса |
115×53×62 мм ≤1800 г |
127×63×72 мм ≤1800 г |
147×53×68,5 мм ≤1800 г |
160×63×72 мм ≤1800 г |
Материал основания | медь, гальванизированная никелем | |||
Охлаждение | воздушное | водяное | ||
Индикация | светодиод для контроля наличия входного сигнала | |||
Тип монтажа | крепление винтами на радиатор с вентилятором | |||
Рекомендации по схеме включения | при управлении индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки (см. схему включения) |

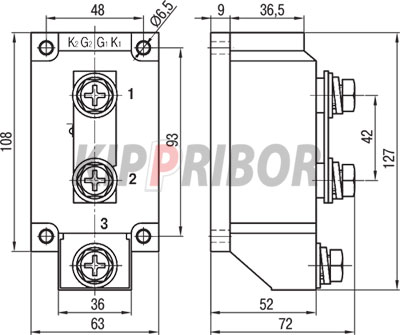

Габаритные размеры твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3
GaDH-500120.ZD3
|
GaDH-800120.ZD3
|
GwDH-500120.ZD3 |
GwDH-800120.ZD3 |
Коммутация однофазной или трехфазной нагрузки с любой схемой включения
ОДНОФАЗНАЯ НАГРУЗКА | ТРЕХФАЗНАЯ НАГРУЗКА |
СХЕМА ВКЛЮЧЕНИЯ В ЦЕПЬ КОММУТАЦИИ |
|
"звезда" "звезда с нейтралью" |
"треугольник" |
Рекомендуемые токи нагрузки твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3
Модификация ТТР | Рекомендуемый ток нагрузки | Максимально допустимый ток нагрузки | |
резистивная нагрузка | индуктивная нагрузка | ||
GaDH-xxx120.ZD3 | |||
GaDH-500120.ZD3 | 375 А | 50 А | 500 А |
GaDH-600120.ZD3 | 450 А | 60 А | 600 А |
GaDH-800120.ZD3 | 600 А | 80 А | 800 А |
GwDH-xxx120.ZD3 | |||
GwDH-500120.ZD3 | 375 А | 50 А | 500 А |
GwDH-600120.ZD3 | 450 А | 60 А | 600 А |
GwDH-800120.ZD3 | 600 А | 80 А | 800 А |
Рекомендуемые радиаторы охлаждения твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3
При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения.
Правила выбора и характеристики радиаторов.
Вентиляторы охдаждения.
Модификация ТТР | Макс. допустимый ток нагрузки на каждое ТТР по каждой фазе | Количество ТТР, монтируемых на радиатор | Рекомендуемая модель радиатора |
GaDH-800120.ZD3 GwDH-800120.ZD3 |
800 А* | 1 | РТР034 |
GaDH-800120.ZD3 GwDH-800120.ZD3 |
800 А* | 1 | РТР036 |
GaDH-800120.ZD3 GwDH-800120.ZD3 |
800 А* | 1 | РТР038 |
GaDH-600120.ZD3 GwDH-600120.ZD3 |
600 А* | 2 | |
GaDH-500120.ZD3 GwDH-500120.ZD3 |
500 А* | ||
GaDH-800120.ZD3 GwDH-800120.ZD3 |
800 А* | 1 | РТР039 |
GaDH-600120.ZD3 GwDH-600120.ZD3 |
600 А* | 3 | |
GaDH-500120.ZD3 GwDH-500120.ZD3 |
500 А* | ||
GaDH-600120.ZD3 GwDH-600120.ZD3 |
600 А* | 4 | РТР040 |
GaDH-500120.ZD3 GwDH-500120.ZD3 |
500 А* |
