Наконечники кабельные, зажимы, ответвители

Наконечники изолированные Разъемы и наконечники  Гильзы и ответвители Зажимы соединительные изолирующие

Наконечники изолированные

Разъемы изолированные

Гильзы и Ответвители изолированные

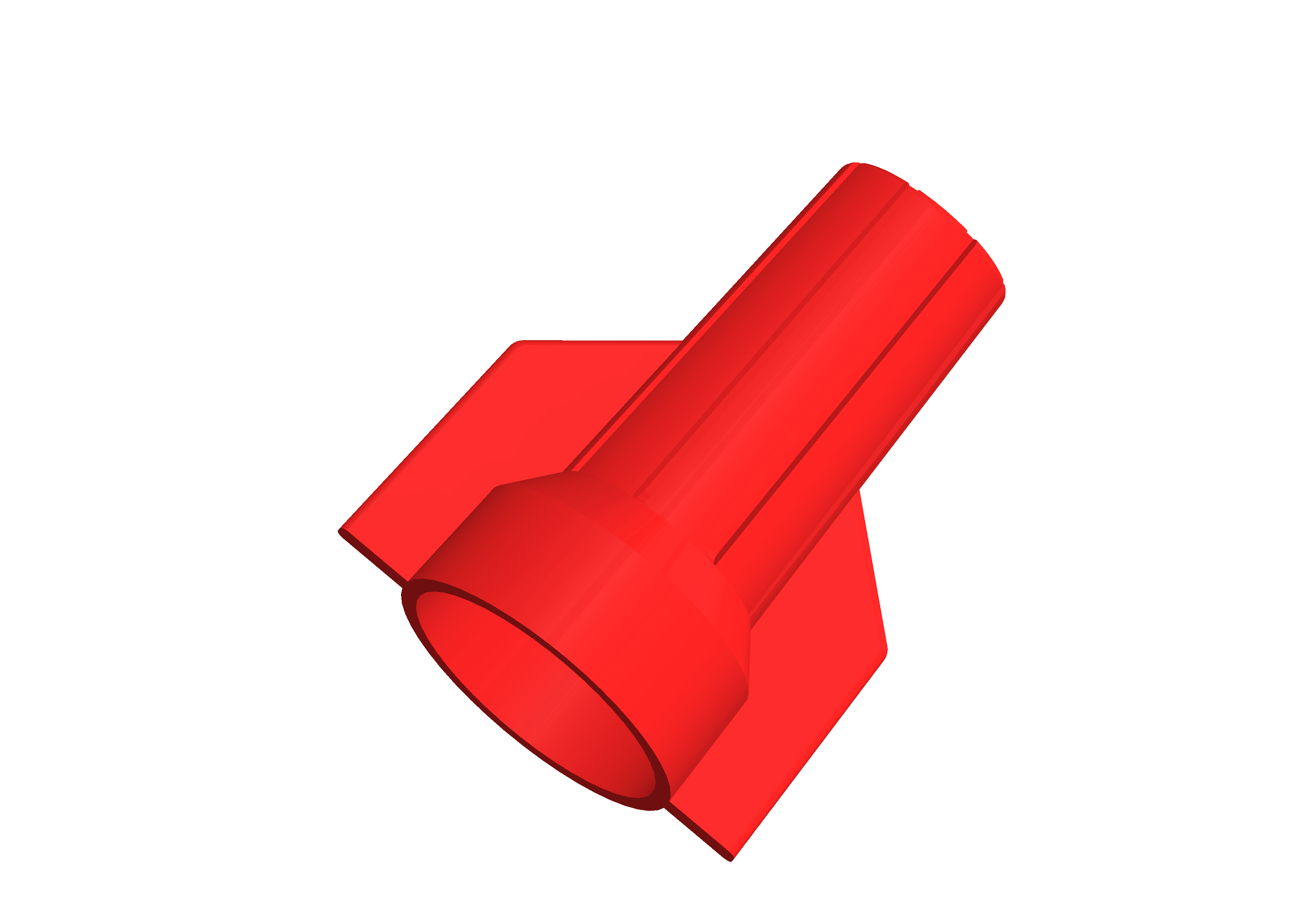

Зажимы соединительные изолирующие

Изолированные кабельные наконечники предназначены для оконцевания многожильных медных проводов и присоединения их к контактным устройствам электрооборудования различного типа.

Правильно подобранный наконечник под тип контакта (клеммы) вашего устройства и сечение проводника обеспечивает безопасное и долговечное электрическое соединение.

Наконечники разного вида отличаются способом фиксации жил проводника на контактах различных устройств и объединены единой международной цветовой идентификацией.

Материал коннекторов наконечников – медь марки М1, разъемов - латунь Н59:

  • М1 – качественная медь с высоким содержанием основного металла(99,9%). Преимуществом меди М1 является высокая электропроводность, при этом она обладает низким электрическим сопротивлением, высокой пластичностью и коррозионной стойкостью.
  • Латунь Н59 содержит 59% меди, обладает высокой прочностью и износостойкостью.

Цвет изолирующей манжеты наконечника определяет размер сечения входящего в нее проводника:

  • манжета красного цвета – проводник от 0.5 до 1-1.5 мм2
  • манжета синего цвета – проводник от 1-1.5 до 2.5 мм2
  • манжета желтого цвета – проводник от 4 до 6 мм2

Монтаж кабельных наконечников прост и занимает несколько секунд.С провода снимается изоляция на расстоянии, необходимом для плотного контакта с металлом наконечника. Зачищенный конец проводника помещается в гильзу наконечника и обжимается с помощью специального инструмента.

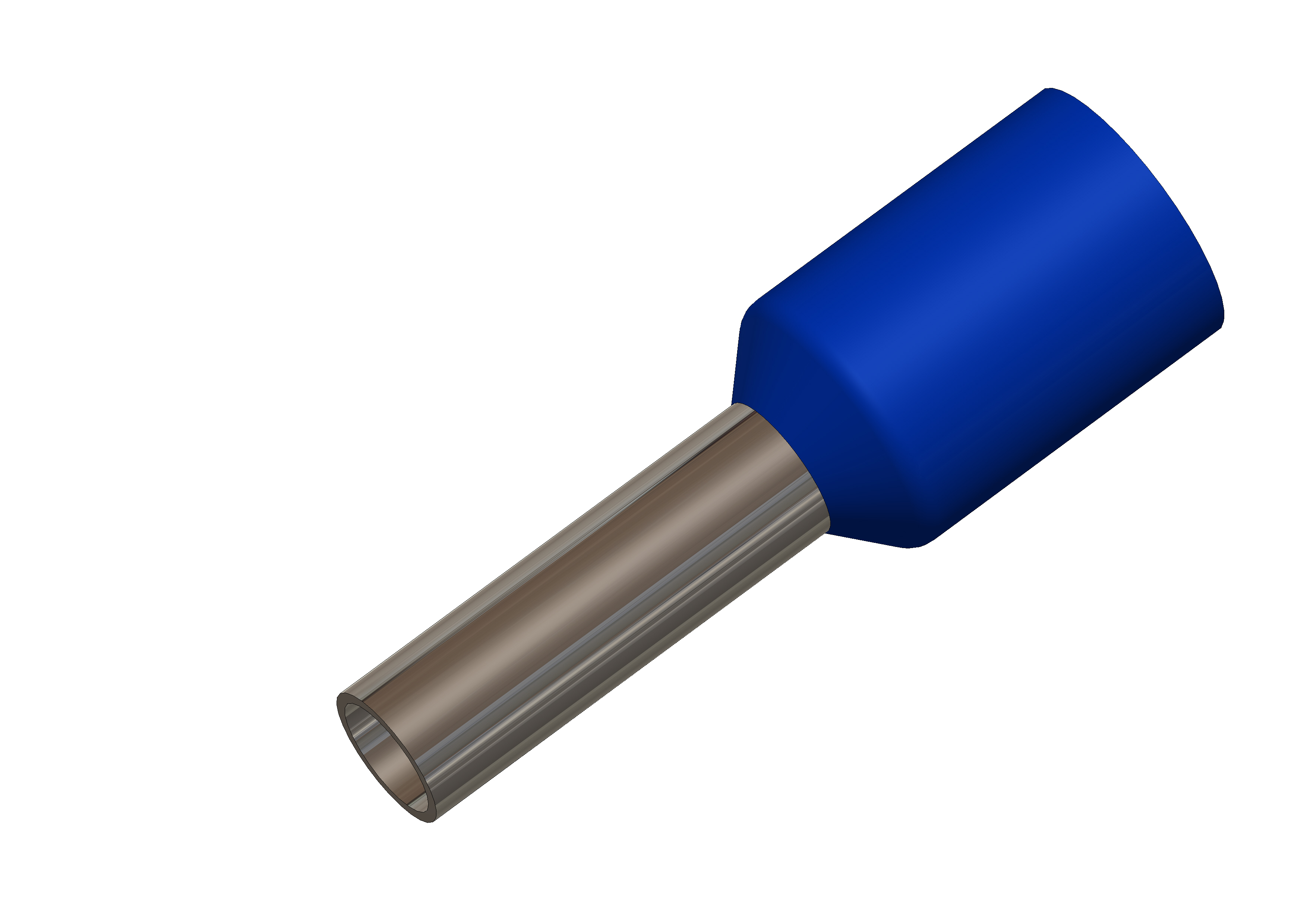

Наконечник штыревой втулочный изолированный (НШВИ)

Серия MTES

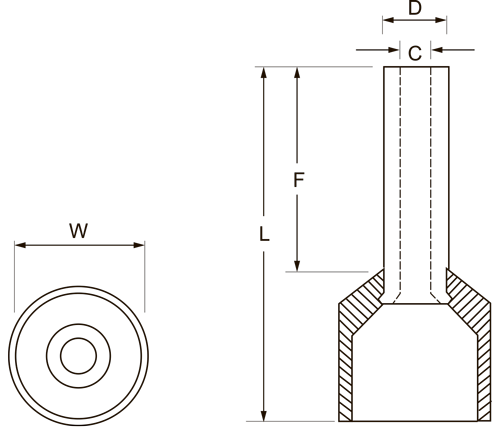

НШВИ Размеры НШВИ

Наконечник штыревой втулочный изолированный (НШВИ) - предназначен для оконцевания одного провода и его последующего подключения к контактным клеммам различного типа.

  • Материал коннектора: медь М1
  • Покрытие коннектора: лужение
  • Материал изоляции: самозатухающий ПВХ
  • Температурный диапазон:-10°C+70°C
  • Стандарт: DIN 46228/4


Артикул и Наименование Цвет Диапазон сечений провода, мм² Размеры, мм
W F L D С
MTES-02581, НШВИ 0,25-8 (уп.100 шт.) Белый 0,25 1,9 8,0 12,4 1,1 0,8
MTES-02584, НШВИ 0,25-8 (уп.100 шт.) Красный  0,25  1,9  8,0  12,4  1,1  0,8
MTES-058, НШВИ 0,5-8 (уп.100 шт.) Белый  0,5  2,6  8,0  14,0   1,3 1,0
MTES-0758, НШВИ 0,75-8 (уп.100 шт.) Серый  0,75  2,8  8,0  14,3  1,5  1,2
MTES-18, НШВИ 1,0-8 (уп.100 шт.)  Красный  1,0  3,0  8,0  14,3  1,7  1,4
MTES-112, НШВИ 1,0-12 (уп.100 шт.) Красный  1,0  3,0  12,0 18,3  1,7  1,4
MTES-158, НШВИ 1,5-8 (уп.100 шт.) Черный  1,5  3,5  8,0  14,3  2,0  1,7
MTES-1512, НШВИ 1,5-12 (уп.100 шт.) Черный  1,5  3,5  12,0  18,3  2,0  1,7
MTES-258, НШВИ 2,5-8 (уп.100 шт.) Синий  2,5  4,0  8,0  15,4  5,6  2,3
MTES-2512, НШВИ 2,5-12 (уп.100 шт.) Синий  2,5  4,0  12,0 19,4  2,6  2,3
MTES-49, НШВИ 4,0-9 (уп.100 шт.) Серый  4,0  4,5  9,0  16,4  3,2  2,8
MTES-412, НШВИ 4,0-12 (уп.100 шт.) Серый  4,0  4,5  12,0  19,4  3,2  2,8
MTES-612 , НШВИ 6,0-12 (уп.100 шт.) Желтый  6,0  6,0  12,0  20,5  3,9  3,5

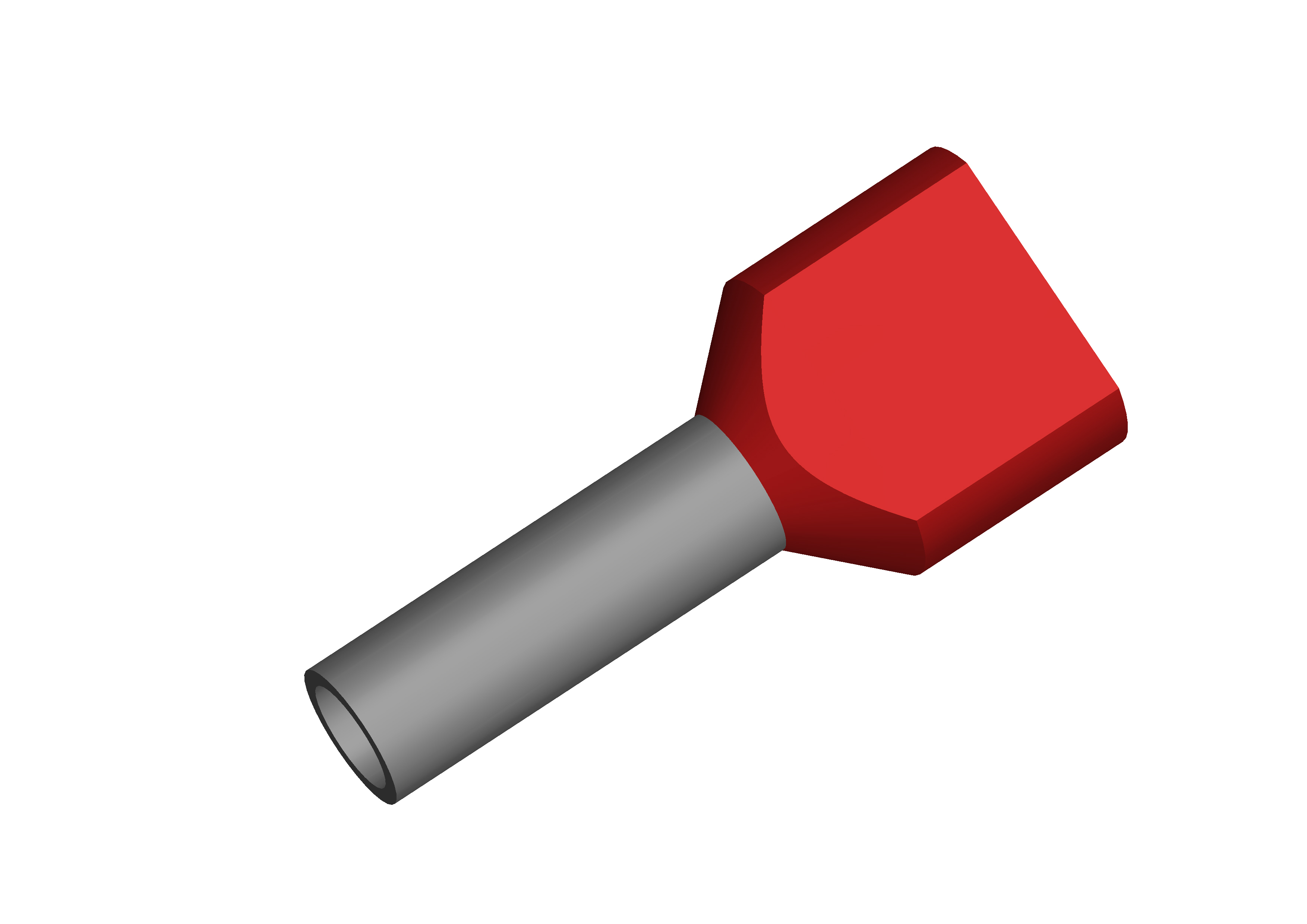

Наконечник штыревой втулочный изолированный двойной (НШВИ 2)

Серия MTES2

НШВИ(2)Размеры НШВИ(2)

Наконечник штыревой втулочный изолированный двойной (НШВИ 2) - предназначен для оконцевания двух проводов и их последующего подключения к контактным клеммам различного типа.

  • Материал коннектора: медь М1
  • Покрытие коннектора: лужение
  • Материал изоляции: самозатухающий ПВХ
  • Температурный диапазон:-10°C+70°C
  • Стандарт: DIN 46228


Артикул и Наименование Цвет Диапазон сечений провода, мм² Размеры, мм
W F L D С
MTES2-058, НШВИ(2) 0,5-8 (уп.100 шт.) Белый 2х0,5 5,0 8,0 14,5 1,8 1,5
MTES2-0758, НШВИ(2) 0,75-8 (уп.100 шт.) Серый 2х0,75 5,5 8,0 14,7 2,1 1,8
MTES2-18, НШВИ(2) 1,0-8 (уп.100 шт.) Красный 2х1,0 5,5 8,0 15,1 2,3 2,0
MTES2-158, НШВИ(2) 1,5-8 (уп.100 шт.) Черный 2х1,5 6,4 8,0 15,5 2,6 2,3
MTES2-2510, НШВИ(2) 2,5-10 (уп.100 шт.) Синий 2х2,5 8,0 10,0 18,5 3,3 2,9
MTES2-412, НШВИ(2) 4,0-12 (уп.100 шт.) Серый 2х4,0 8,8 12,0 23,1 4,2 3,8
MTES2-614, НШВИ(2) 6,0-14 (уп.100 шт.) Желтый 2х6,0 9,5 14,0 26,1 5,3 4,9

Наконечник вилочный изолированный (НВИ)

Серия MTFT

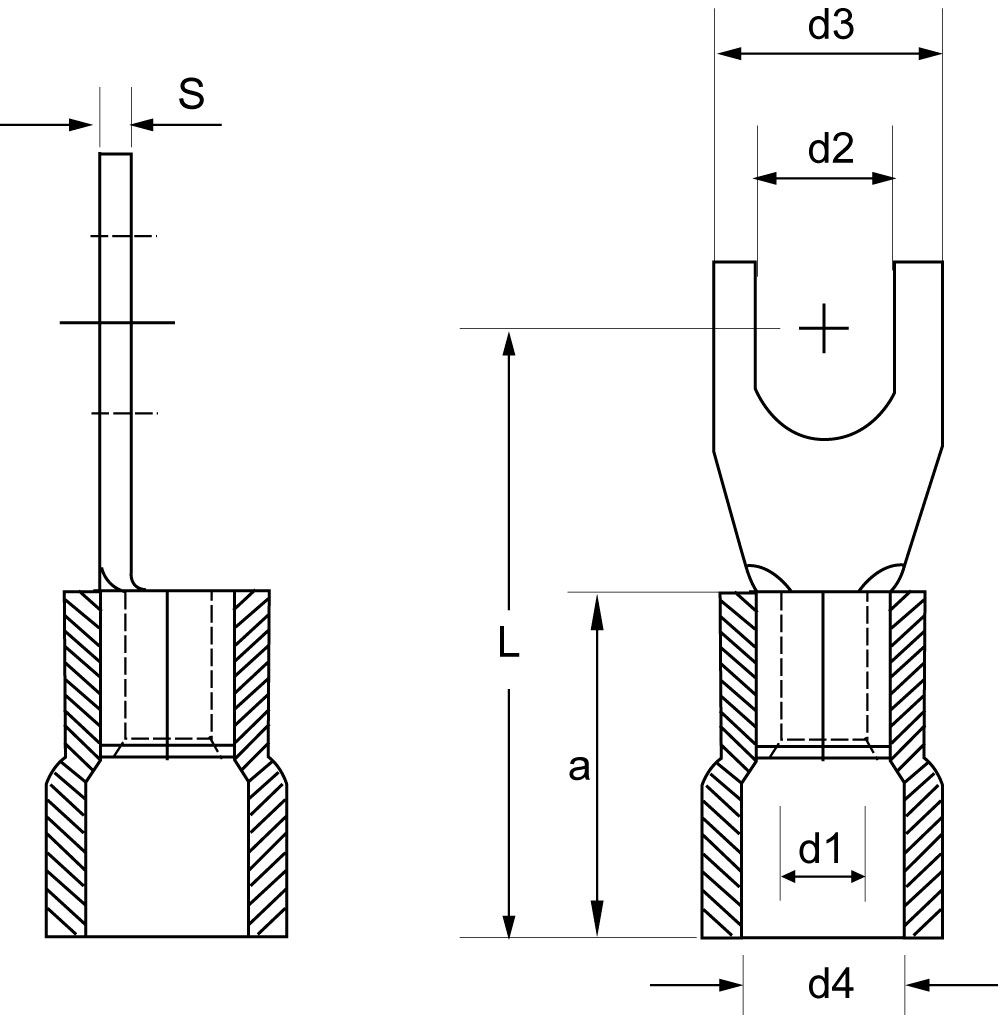

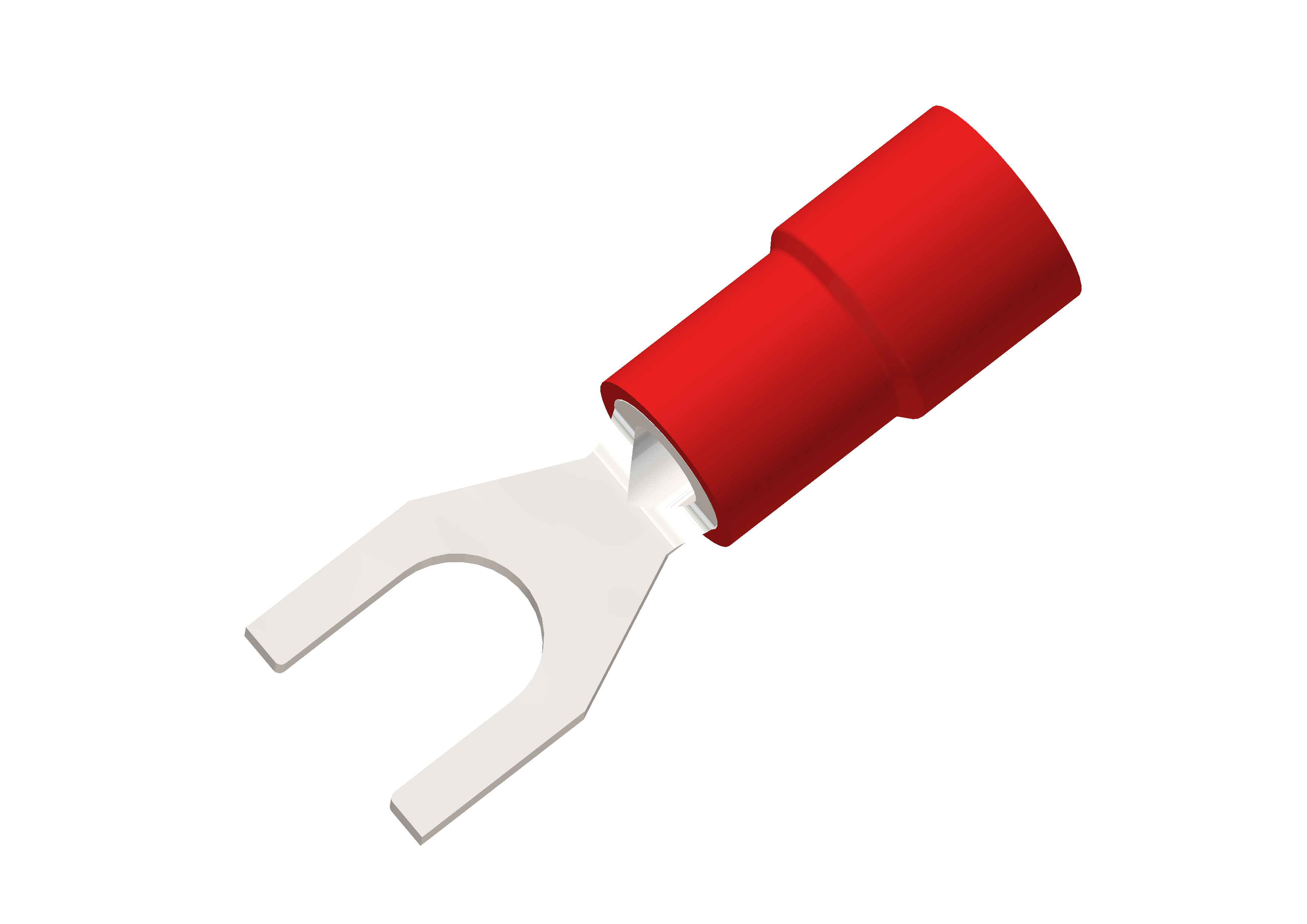

Наконечник вилочный изолированный НВИНаконечник вилочный изолированный НВИ размеры

 Наконечник вилочный изолированный (НВИ) - предназначен для подключения проводов к электрооборудованию с контактными устройствами на основе винтовой фиксации.
  • Материал коннектора: медь М1
  • Покрытие коннектора: лужение
  • Материал изоляции: самозатухающий ПВХ
  • Температурный диапазон: -10°C + 70°C
  • Стандарт: DIN 46237


Артикул и Наименование Цвет Диапазон сечений провода, мм² Размеры,мм Винт
d2 d3 L d1 d4 a s
MTFT-1253, НВИ 1.25-3 (уп.100 шт.) Красный 0,5-1,0 3,2 6,0 16,0 1,6 4,0 10,0 0,8 М3
MTFT-1254, НВИ 1.25-4 (уп.100 шт.) Красный 0,5-1,0 4,3 6,8 17,0 1,6 4,0 10,0 0,8 М4
MTFT-1255, НВИ 1.25-5 (уп.100 шт.) Красный 0,5-1,0 5,3 10,0 18,0 1,6 4,0 10,0 0,8 М5
MTFT-24, НВИ 2-4 (уп.100 шт.) Синий 1,0-2,5 4,3 6,8 17,0 2,3 4,5 10,0 0,8 М4
MTFT-25. НВИ 2-5 (уп.100 шт.) Синий 1,0-2,5 5,3 10,0 19,0 2,3 4,5 10,0 0,8 М5
MTFT-26, НВИ 2-6 (уп.100 шт.) Синий 1,0-2,5 6,5 11,0 21,0 2,3 4,5 10,0 0,8 М6
MTFT-554, НВИ 5.5-4 (уп.100 шт.) Желтый 2,6-6,0 4,3 8,0 21,0 3,6 6,3 13,0 1,0 М4
MTFT-555, НВИ 5.5-5 (уп.100 шт.) Желтый 2,6-6,0 5,3 10,0 22,0 3,6 6,3 13,0 1,0 М5
MTFT-556, НВИ 5.5-6 (уп.100 шт.) Желтый 2,6-6,0 6,5 11,0 23,0 3,6 6,3 13,0 1,0 М6

Наконечник штыревой круглый изолированный (НШКИ)

Серия MTPR

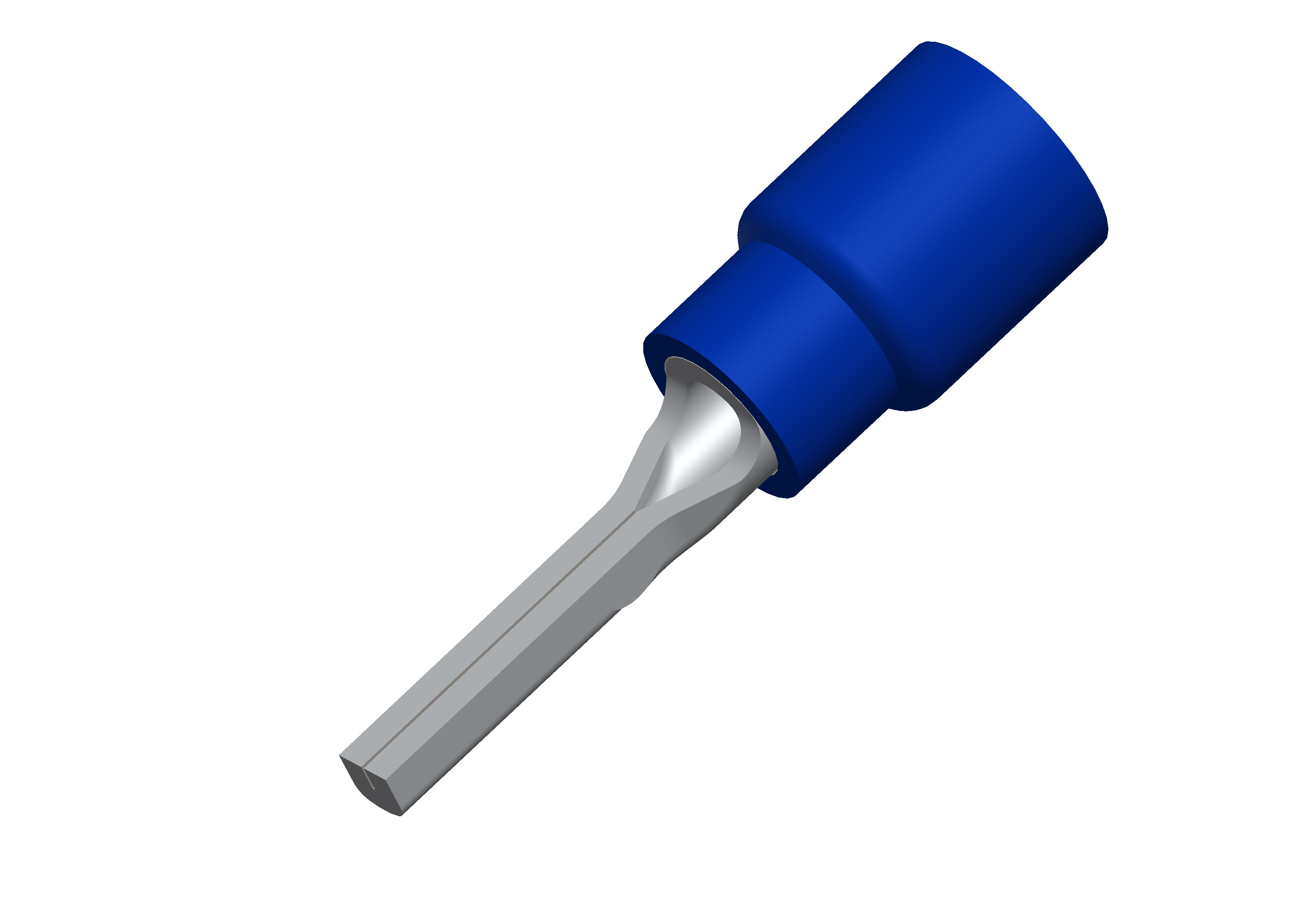

Наконечник штыревой круглый изолированный НШКИНаконечник штыревой круглый изолированный НШКИ

Наконечник штыревой круглый изолированный (НШКИ) - предназначен для оконцевания одного провода и его последующего подключения к контактным клеммам различного типа.

  • Материал коннектора: медь М1
  • Покрытие коннектора: лужение
  • Материал изоляции: самозатухающий ПВХ
  • Температурный диапазон:-10°C+70°C
  • Стандарт: DIN 46245, DIN 46230





Артикул и Наименование Цвет Диапазон сечений провода, мм² Размеры, мм
W F L D d1 T
MTPR-12512, НШКИ 1.25-12 (уп.100 шт.) Красный 0,5-1,5 1,9 12,0 22,3 4,2 1,7 0,8
MTPR-212, НШКИ 2-12 (уп.100 шт.) Синий 1,5-2,5 1,9 12,0 22,3 5,0 2,3 0,8
MTPR-5513, НШКИ 5.5-13 (уп.100 шт.) Желтый 4,0-6,0 2,8 14,0 27,5 6,8 3,4 1,0

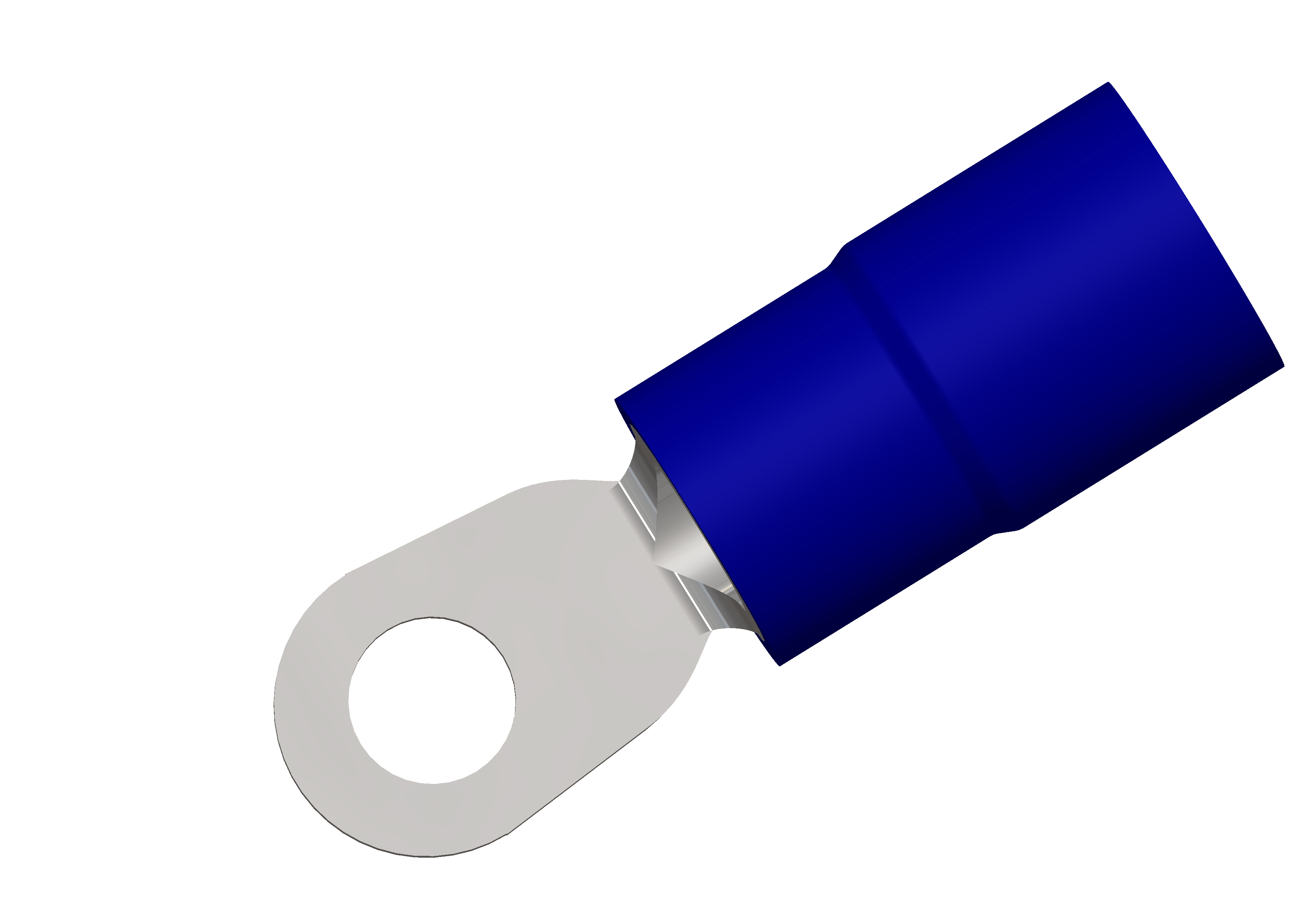

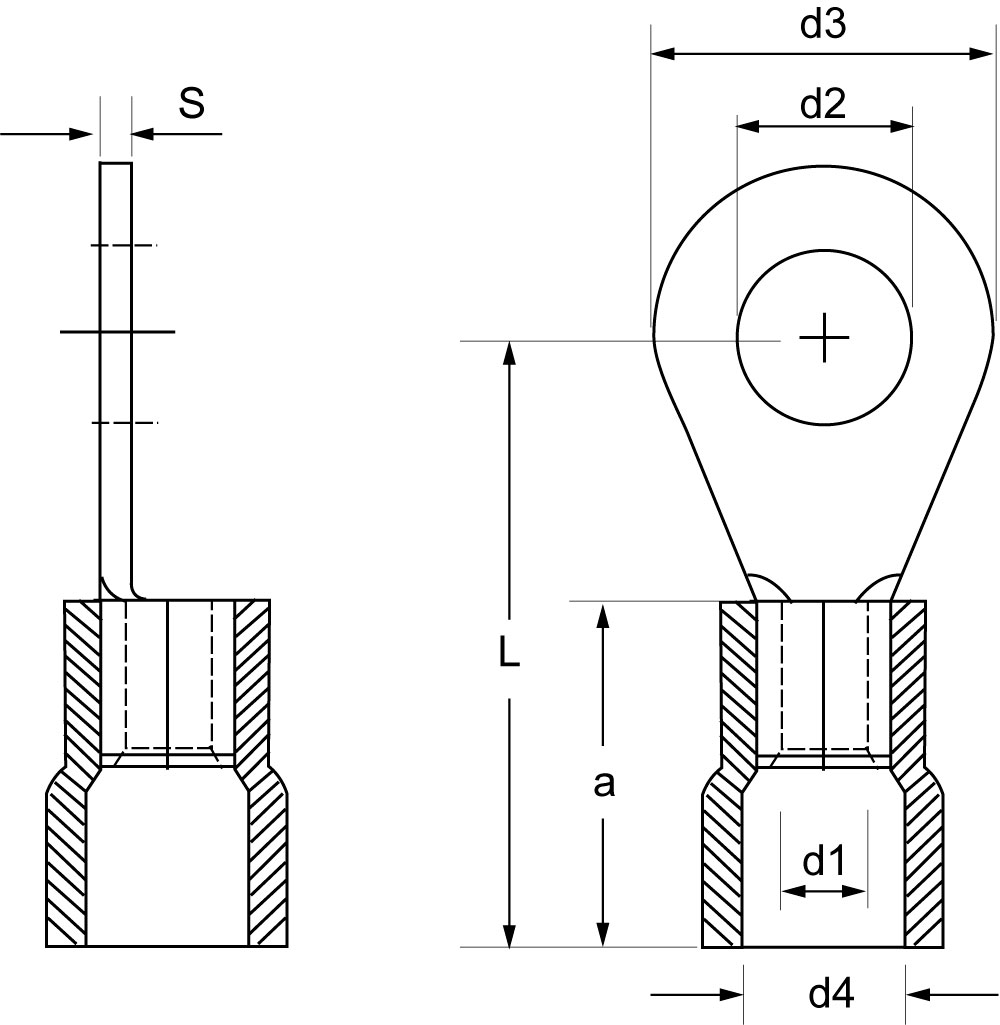

Наконечник кольцевой изолированный (НКИ)

Серия MTRT

Наконечник кольцевой изолированный НКИНаконечник кольцевой изолированный НКИ размеры

Наконечник кольцевой изолированный (НКИ) - предназначен для подключения проводов к электрооборудованию с контактными устройствами на основе винтовой фиксации.

  • Материал коннектора: медь М1
  • Покрытие коннектора: лужение
  • Материал изоляции: самозатухающий ПВХ
  • Температурный диапазон:-10°C+70°C
  • Стандарт: DIN 46237


Артикул и Наименование Цвет Диапазон сечений провода, мм² Размеры,мм Винт
d2 d3 L d1 d4 a s
MTRT-1253, НКИ 1.25-3 (уп.100 шт.) Красный 0,5-1,0 3,2 6,0 16,0 1,6 4,0 10,0 0,8 М3
MTRT-1254, НКИ 1.25-4 (уп.100 шт.) Красный 0,5-1,0 4,3 8,0 17,0 1,6 4,0 10,0 0,8 М4
MTRT-1255, НКИ 1.25-5 (уп.100 шт.) Красный 0,5-1,0 5,3 10,0 18,0 1,6 4,0 10,0 0,8 М5
MTRT-1256, НКИ 1.25-6 (уп.100 шт.) Красный 0,5-1,0 6,5 10,0 18,0 1,6 4,0 10,0 0,8 М6
MTRT-1258, НКИ 1.25-8 (уп.100 шт.) Красный 0,5-1,0 8,4 14,0 22,0 1,6 4,0 10,0 0,8 М8
MTRT-23, НКИ 2-3 (уп.100 шт.) Синий 1,0-2,5 3,2 6,0 16,0 2,3 4,5 10,0 0,8 М3
MTRT-24, НКИ 2-4 (уп.100 шт.) Синий 1,0-2,5 4,3 8,0 17,0 2,3 4,5 10,0 0,8 М4
MTRT-25, НКИ 2-5 (уп.100 шт.) Синий 1,0-2,5 5,3 10,0 19,0 2,3 4,5 10,0 0,8 М5
MTRT-26, НКИ 2-6 (уп.100 шт.) Синий 1,0-2,5 6,5 11,0 21,0 2,3 4,5 10,0 0,8 М6
MTRT-258, НКИ 2.5-8 (уп.100 шт.) Синий 1,0-2,5 8,4 14,0 22,0 2,3 4,5 10,0 0,8 М8
MTRT-554, НКИ 5.5-4 (уп.100 шт.) Желтый 2,5-6,0 4,3 8,0 21,0 3,6 6,3 13,0 1,0 М4
MTRT-555, НКИ 5.5-5 (уп.100 шт.) Желтый 2,5-6,0 5,3 10,0 22,0 3,6 6,3 13,0 1,0 М5
MTRT-556, НКИ 5.5-6 (уп.100 шт.) Желтый 2,5-6,0 6,5 11,0 22,5 3,6 6,3 13,0 1,0 М6
MTRT-558, НКИ 5.5-8 (уп.100 шт.) Желтый 2,5-6,0 8,4 14,0 26,0 3,6 6,3 13,0 1,0 М8

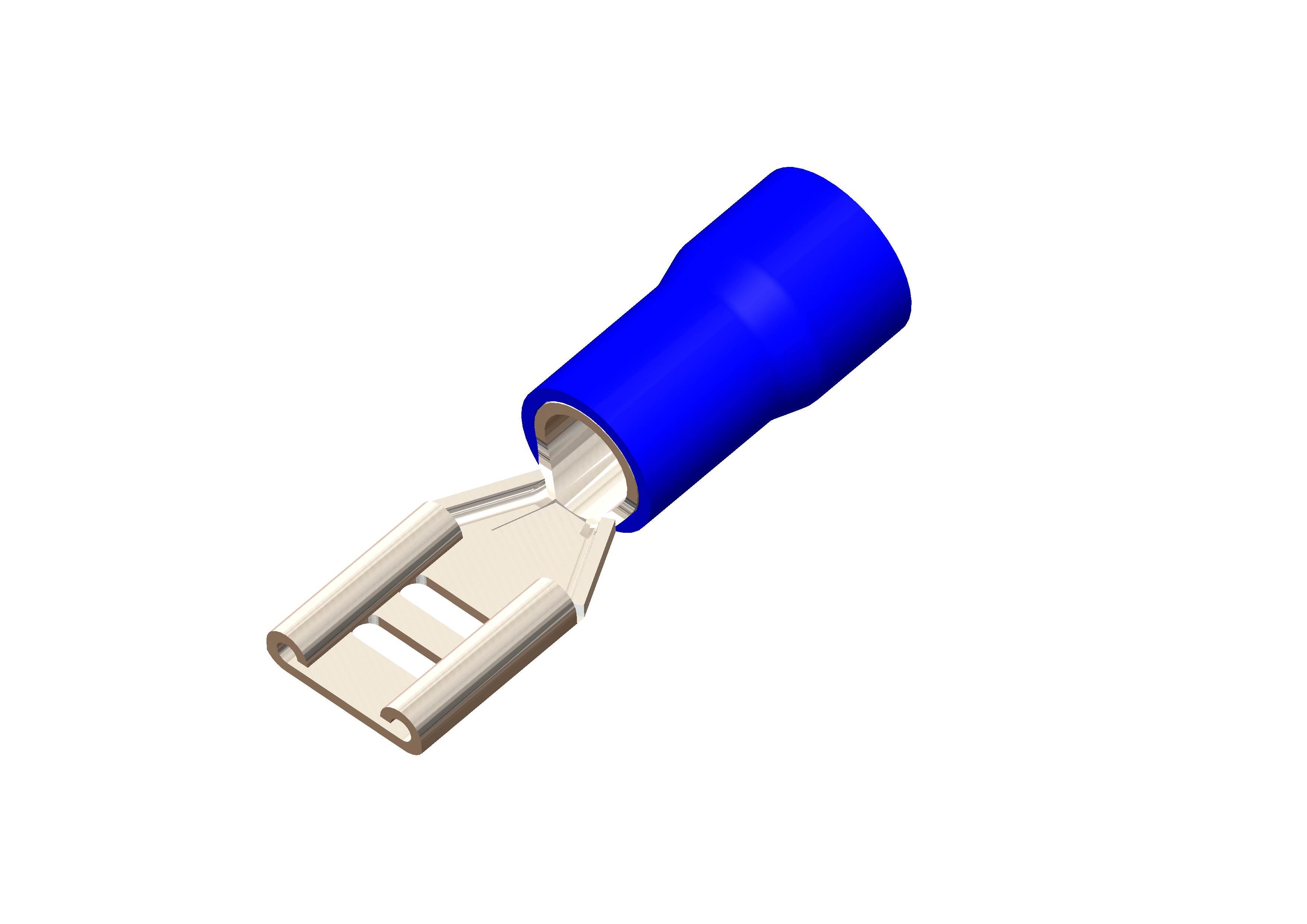

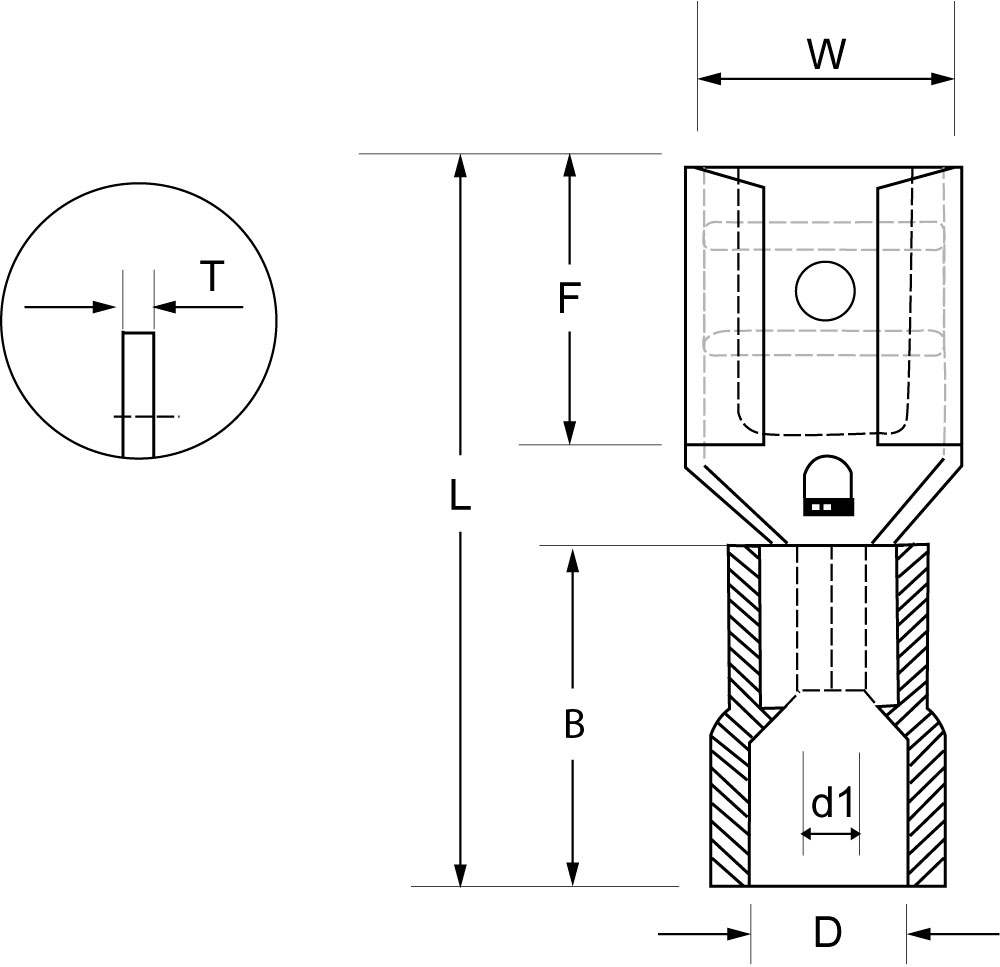

Разъем плоский изолированный "МАМА" (РПИ-М)

Серия MTDF

Разъем плоский изолированный МАМА РПИ-МРазъем плоский изолированный МАМА РПИ-М размеры

Разъем плоский изолированный "МАМА" (РПИ-М) - предназначен для создания быстроразъемных соединений многожильных медных проводов.

  • Материал коннектора: медь М1
  • Покрытие коннектора: лужение
  • Материал изоляции: самозатухающий ПВХ
  • Температурный диапазон:-10°C+70°C
  • Стандарт: DIN 46245, DIN 46248

Артикул и Наименование Цвет Диапазон сечений провода, мм² Размер контакта, мм Размеры, мм
W F L B D d1 T
MTDF-153, РПИ-М 1.5-3-0.8 (уп.100 шт.) Красный 0,5-1,5 0,8x2,8 3,2 6,5 19,0 10,5 3,8 1,7 0,4
MTDF-157, РПИ-М 1.5-7-0.8 (уп.100 шт.) Красный 0,5-1,5 0,8x6,35 6,6 7,5 20,8 10,5 3,8 1,7 0,4
MTDF-257, РПИ-М 2.5-7-0.8 (уп.100 шт.) Синий 1,5-2,5 0,8x6,3 6,6 7,5 20,8 10,5 4,7 2,3 0,4
MTDF-255, РПИ-М 2.5-5-0.8 (уп.100 шт.) Синий 1,5-2,5 0,8x4,75 5,0 6,4 19,4 10,5 4,7 2,3 0,4
MTDF-67, РПИ-М 6.0-7-0.8 (уп.100 шт.) Желтый 4,0-6,0 0,8x6,35 6,6 7,5 23,3 13,0 6,2 3,4 0,4

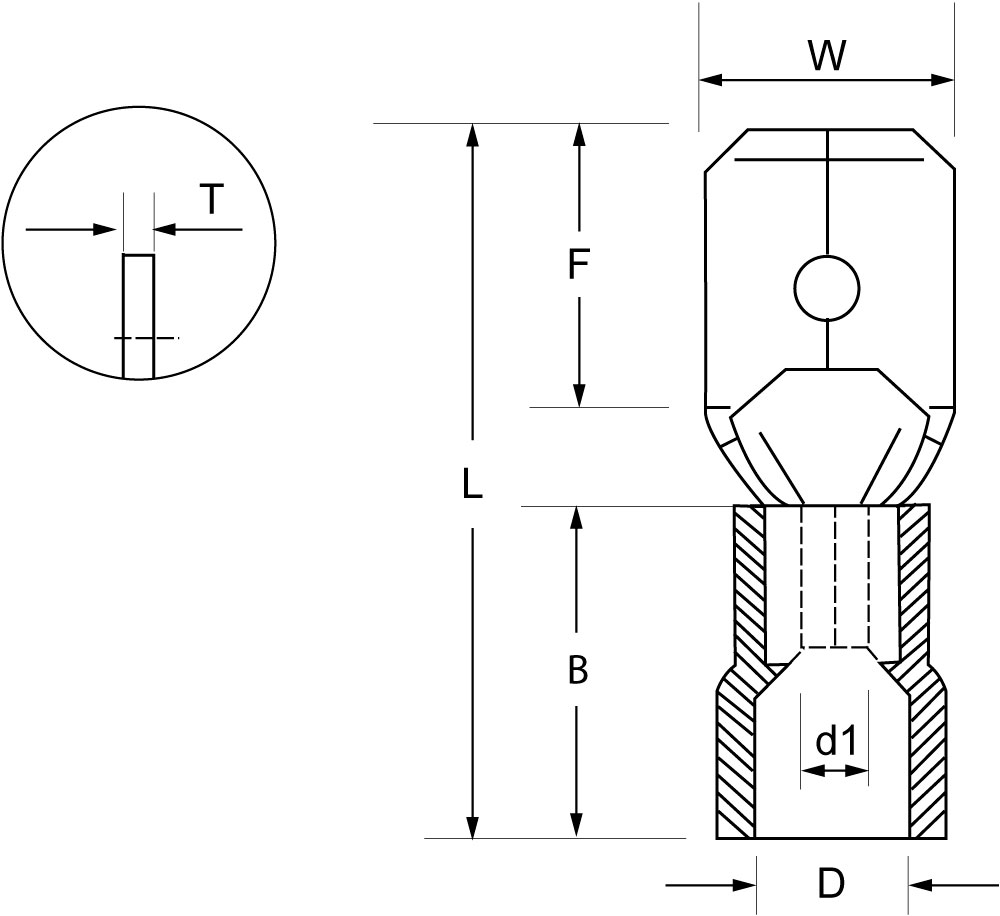

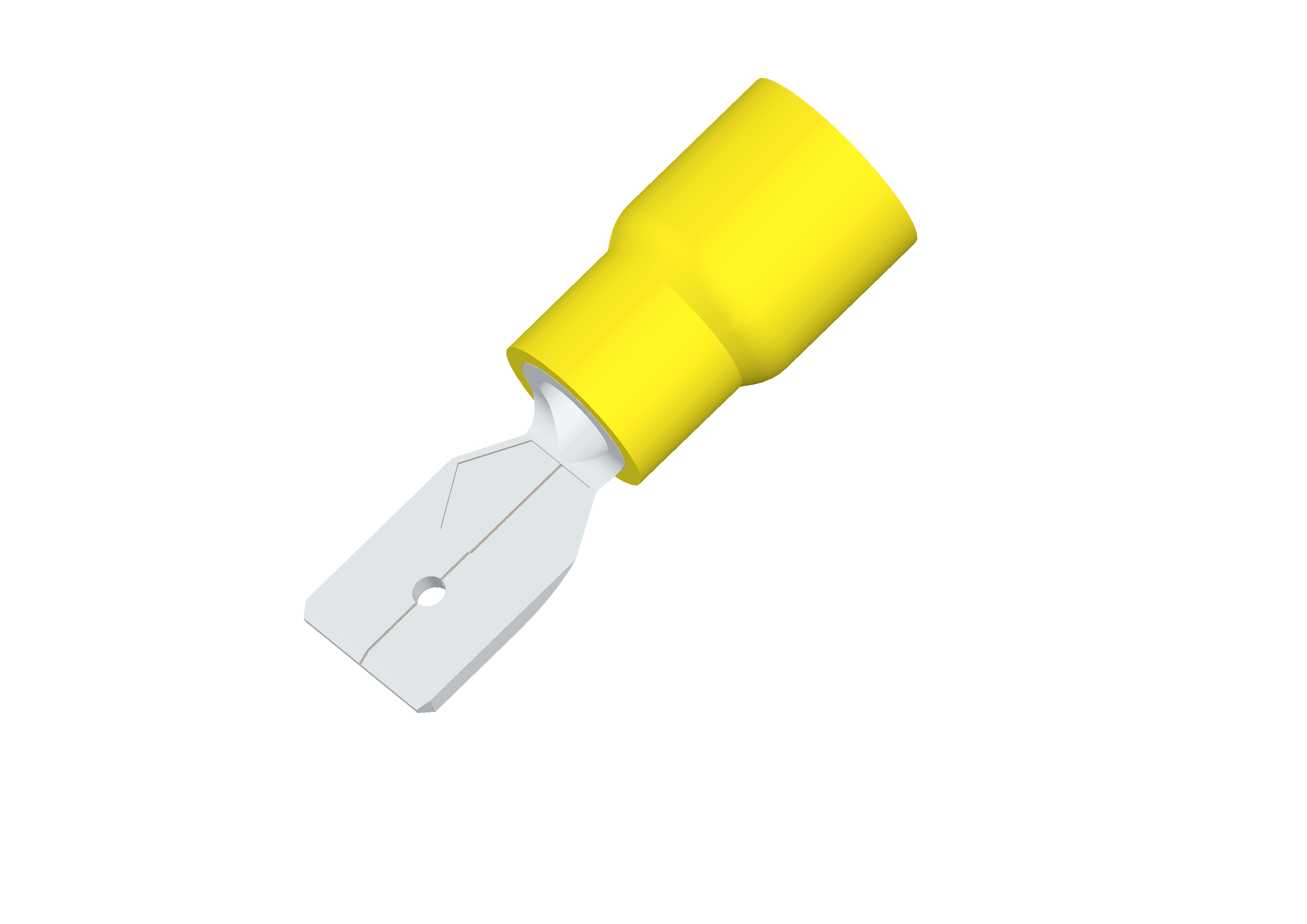

Наконечник плоский изолированный "ПАПА" (НПИ-П)

Серия MTDM

Наконечник плоский изолированный ПАПА НПИ-ПНаконечник плоский изолированный ПАПА НПИ-П размеры

Наконечник плоский изолированный "ПАПА" (НПИ-П) - предназначен для создания быстроразъемных соединений многожильных медных проводов.

  • Материал коннектора: латунь Н59
  • Покрытие коннектора: лужение
  • Материал изоляции: самозатухающий ПВХ
  • Температурный диапазон: -10°C + 70°C
  • Стандарт: DIN 46245, DIN 46248

Артикул и Наименование Цвет Диапазон сечений провода, мм² Размер контакта, мм Размеры, мм
W F L B D d1 T

MTDM-153, НПИ-П 1.5-3-0.8 (уп.100 шт.)

 Красный 0,5-1,5 0,8x2,8 2,8

6,5

 19,2 10,5 3,8 1,7 0,4

MTDM-157, НПИ-П 1.5-7-0.8 (уп.100 шт.)

 Красный 0,5-1,5 0,8x6,35 6,35 7,7 21,8 10,5 3,8 1,7 0,4

MTDM-255, НПИ-П 2.5-5-0.8 (уп.100 шт.)

 Синий 1,5-2,5 0,8x4,75 4,8 6,7 19,8 10,5 4,7 2,3 0,4

MTDM-257, НПИ-П 2.5-7-0.8 (уп.100 шт.)

 Синий 1,5-2,5 0,8x6,35 6,35 7,7 21,8 10,5 4,7 2,3 0,4

MTDM-67, НПИ-П 6.0-7-0.8 (уп.100 шт.)

 Желтый 4,0-6,0 0,8x6,35 6,35 7,7 24,0 13,0 6,2 3,4 0,4

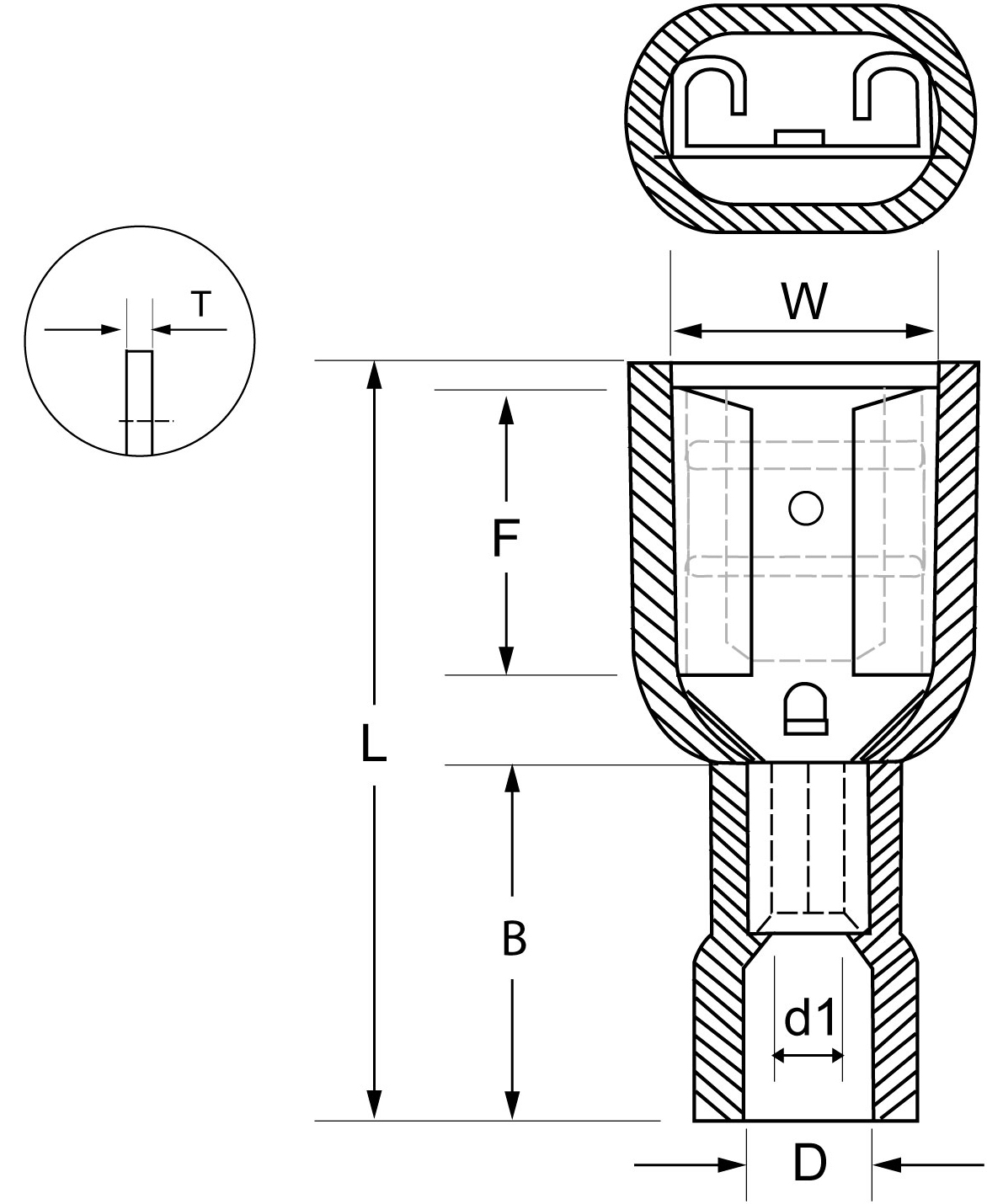

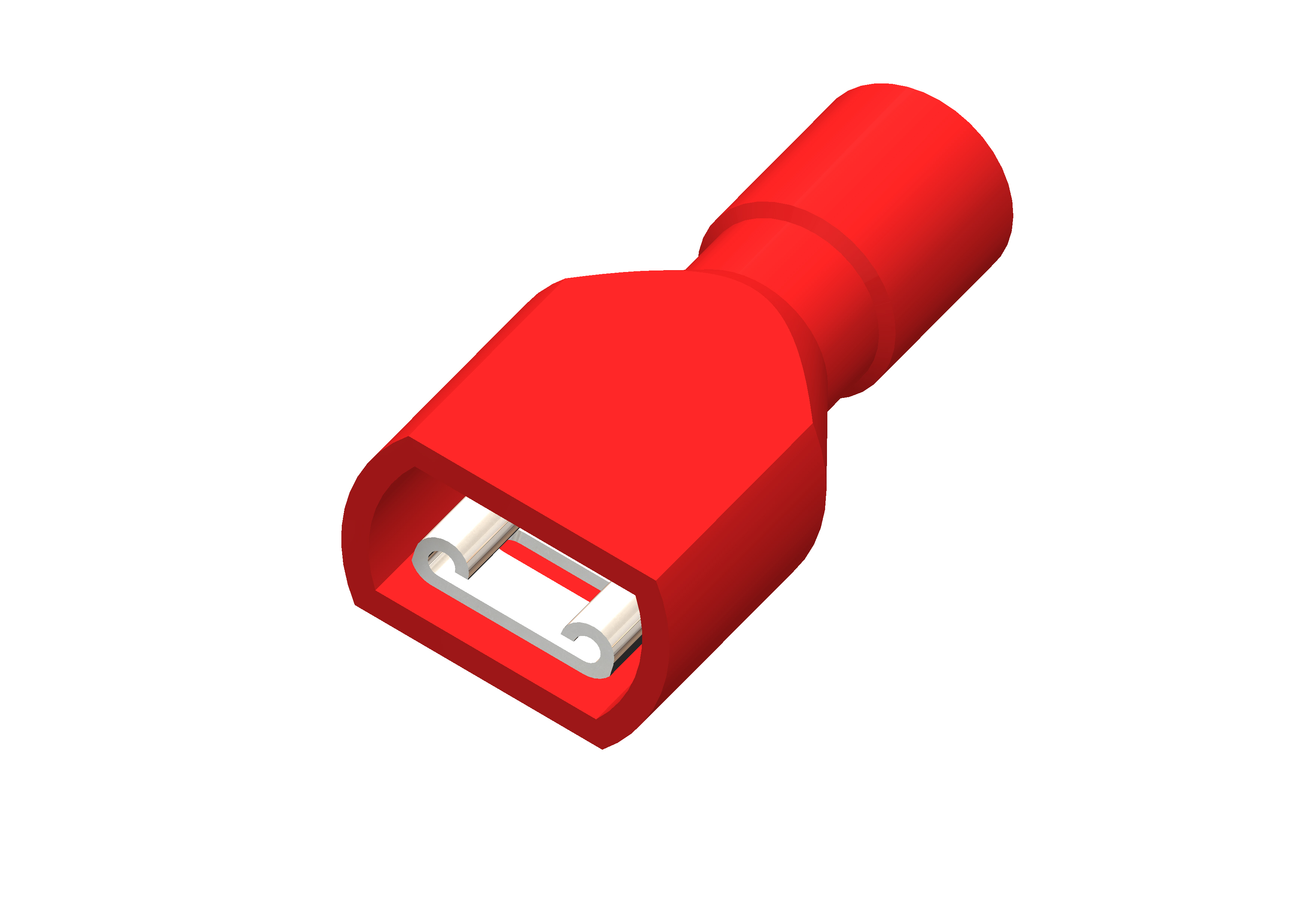

Разъем плоский полностью изолированный "МАМА" (РППИ-М)

Серия MTDFC

Разъем плоский полностью изолированный МАМА РППИ-МРазъем плоский полностью изолированный винил МАМА РППИ-М размеры

Разъем плоский полностью изолированный "МАМА" (РППИ-М) - предназначен для создания полностью изолированных быстроразъемных соединений многожильных медных проводов.

  • Материал коннектора: латунь Н59
  • Покрытие коннектора: лужение
  • Материал изоляции: нейлон РА6
  • Температурный диапазон: -10°C + 70°C
  • Стандарт: DIN 46245, DIN 46248


Артикул и Наименование Цвет Диапазон сечений провода, мм² Размер контакта, мм Размеры, мм
W F L B D d1 T
MTDFC-157, РППИ-М 1.5-7-0.8 (уп.100 шт.) Красный 0,5-1,5 0,8x6,35 6,6 7,5 21,8 10,5 3,8 1,7 0,4
MTDFC-257, РППИ-М 2.5-7-0.8 (уп.100 шт.) Синий 1,5-2,5 0,8x6,35 6,6 7,5 22,2 10,5 4,7 2,3 0,4
MTDFC-67, РППИ-М 6.0-7-0.8 (уп.100 шт.) Желтый 4,0-6,0 0,8x6,35 6,6 7,5 24,2 12,5 6,2 3,4 0,4

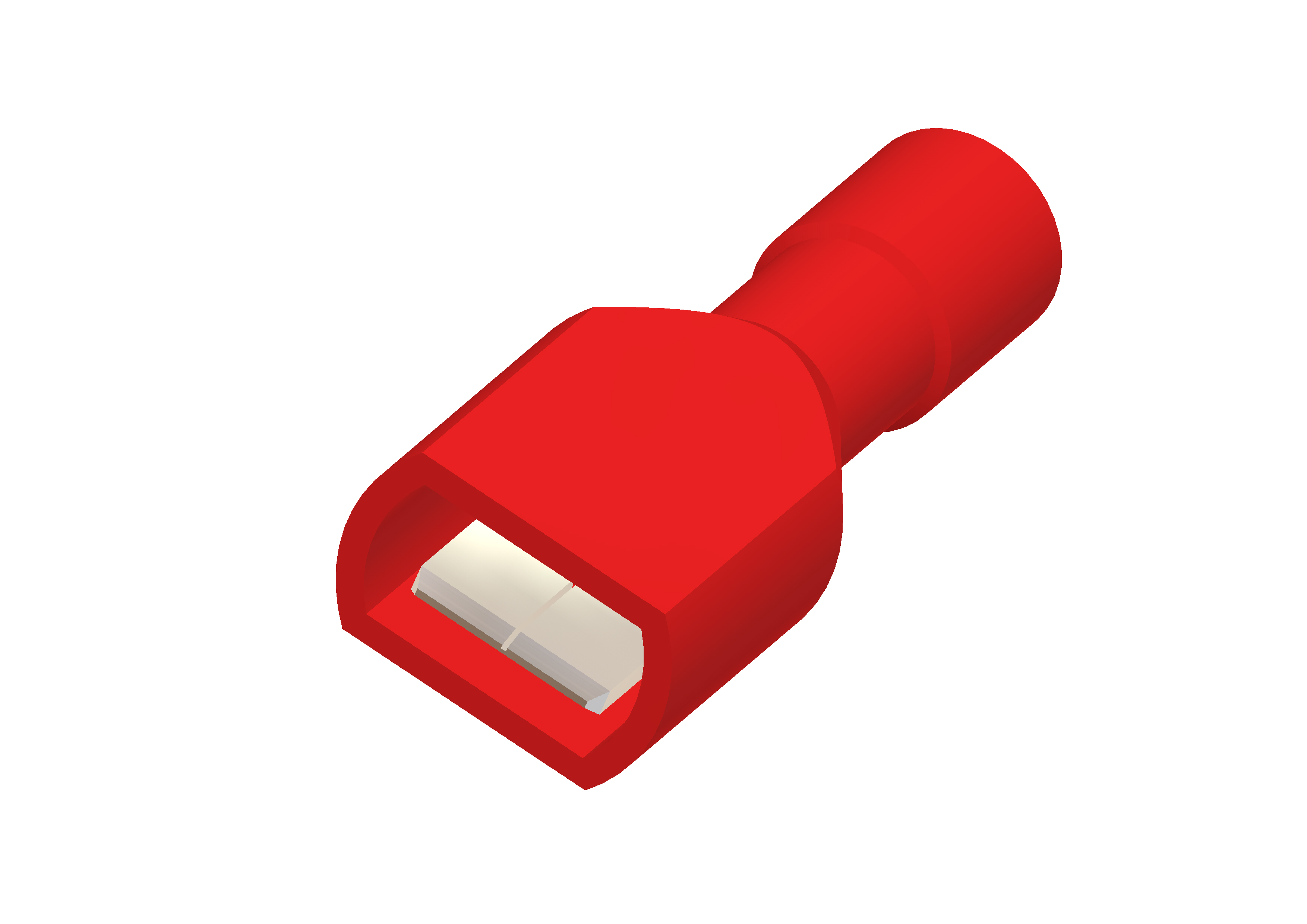

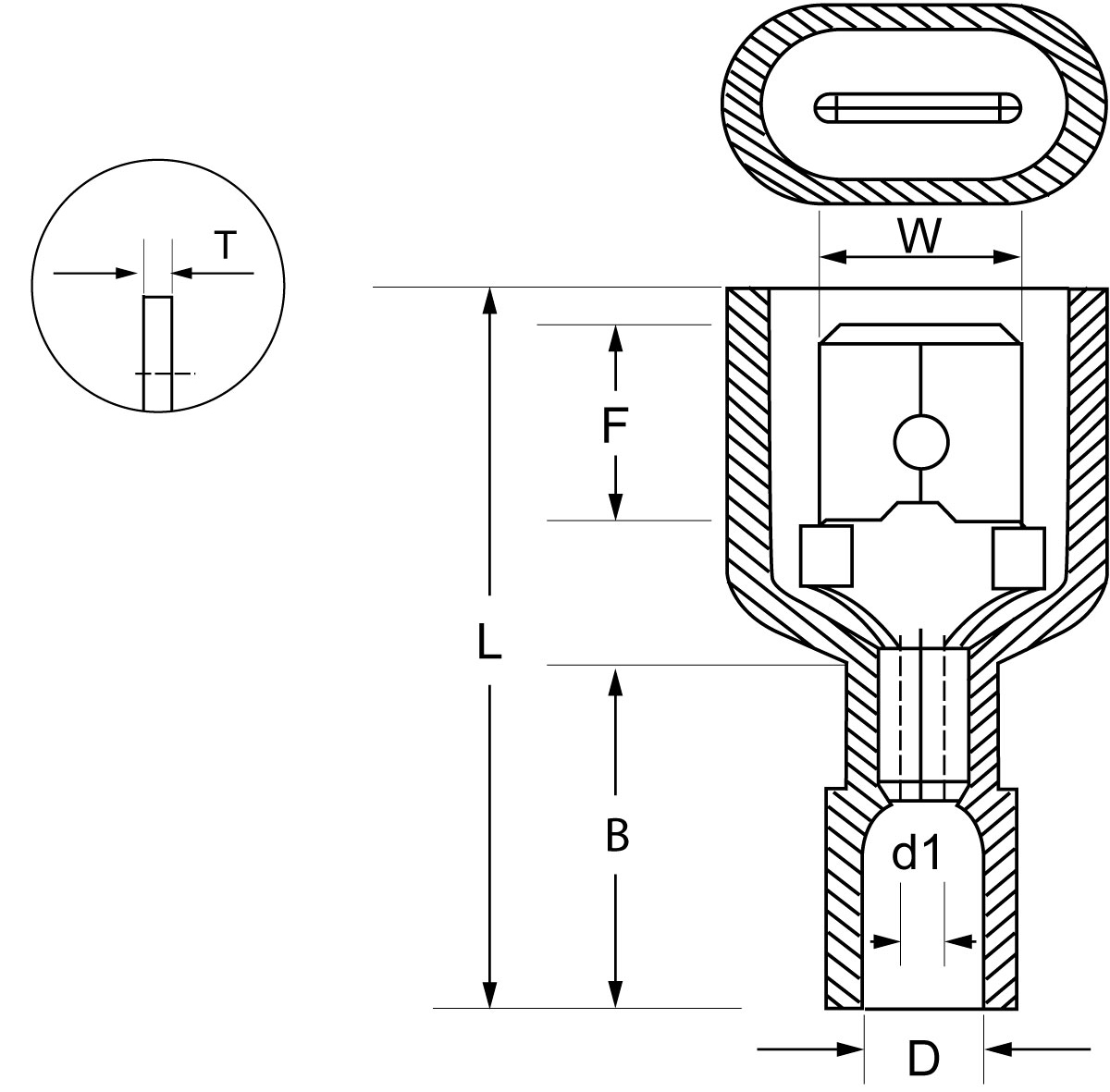

Наконечник плоский полностью изолированный "ПАПА" (НППИ-П)

Серия MTDMC

Наконечник плоский полностью изолированный ПАПА НППИ-ПНаконечник плоский полностью изолированный ПАПА НППИ-П размеры

Наконечник плоский полностью изолированный "ПАПА" (НППИ-П) - предназначен для создания полностью изолированных быстроразъемных соединений многожильных медных проводов.

  • Материал коннектора: латунь Н59
  • Покрытие коннектора: лужение
  • Материал изоляции: нейлон РА6
  • Температурный диапазон:-10°C+70°C
  • Стандарт: DIN 46245, DIN 46248


Артикул и Наименование Цвет Диапазон сечений провода, мм² Размер контакта, мм Размеры, мм
W F L B D d1 T
MTDMC-125250, НППИ-П 1.25-250 (уп.100 шт.) Красный 0,5-1,5 0,8x6,35 6,35 7,7 24,0 11,0 4,0 1,7 0,4
MTDMC-2250, НППИ-П 2-250 (уп.100 шт.) Синий 1,5-2,5 0,8x6,35 6,35 7,7 24,0 11,0 4,5 2,3 0,4
MTDMC-55250, НППИ-П 5.5-250 (уп.100 шт.) Желтый 4,0-6,0 0,8x6,35 6,35 7,7 25,0 13,0 6,3 3,4 0,4

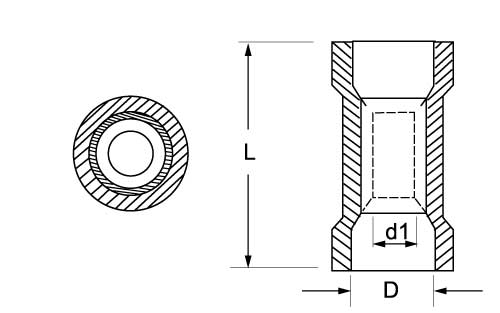

Гильза соединительная изолированная (ГСИ)

Серия MTJC

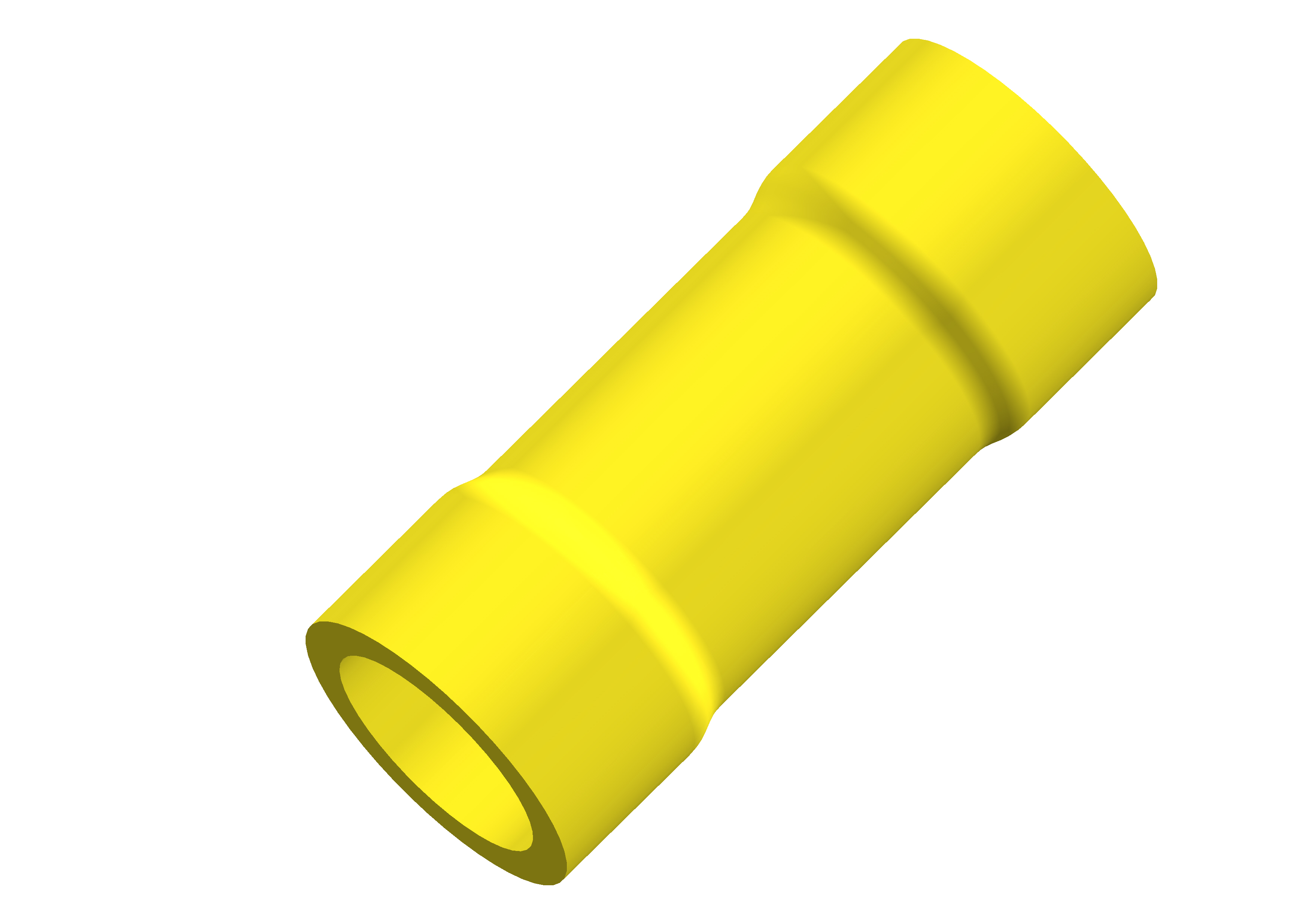

Гильза соединительная изолированная ГСИГильза соединительная изолированная ГСИ размеры

Гильза соединительная изолированная (ГСИ) - предназначены для соединения многожильных медных проводов. Опрессовка проводников происходит поверх изолирующего корпуса.

  • Материал коннектора: медь М1
  • Покрытие коннектора: лужение
  • Материал изоляции: самозатухающий ПВХ
  • Температурный диапазон:-10°C+70°C
  • Стандарт: DIN 46341


Артикул и Наименование Цвет Диапазон сечений провода, мм² Размеры, мм
L D d1
MTJC-15, ГСИ 1.5 (уп.100 шт.) Красный 0,5-1,5

13

4

 1.7
MTJC-25, ГСИ 2.5 (уп.100 шт.) Синий 1,5-2,5 13 4.5 2.3
MTJC-6, ГСИ 6.0 (уп.100 шт.) Желтый 4,0-6,0 15.1 6.3 3.4

Ответвитель (ОВ)

Серия MTOD

Ответвитель ОВОтветвитель ОВ размеры

Ответвитель (ОВ) - предназначен для присоединения отвода к основному проводу и изоляции места присоединения.

  • Материал коннектора: латунь Н59
  • Покрытие коннектора: лужение
  • Материал изоляции: Полтпропилен PP
  • Температурный диапазон:-10°C+70°C


Артикул и Наименование Цвет Диапазон сечений провода, мм² (AWG)

Диаметр провода без изоляции, мм

 Диаметр провода с изоляцией, мм Ширина контактного паза, мм Размеры, мм
W L
MTOD-1, Ответвитель ОВ 1 (уп.20 шт.) Красный 0,5-1,0 (22-18) 0,65-1,02 1,2-2,2 0,5

20,0

 27,0
MTOD-2, Ответвитель ОВ 2 (уп.20 шт.) Синий 0,75-2,5 (18-14)  1,02-1,63 2,2-3,0

0,7

 20,0 27,0
MTOD-3, Ответвитель ОВ 3 (уп.20 шт.) Желтый 4,0-6,0 (12-10)  2,05-2,59 3,5-5,5 1,2 20,0 27,0

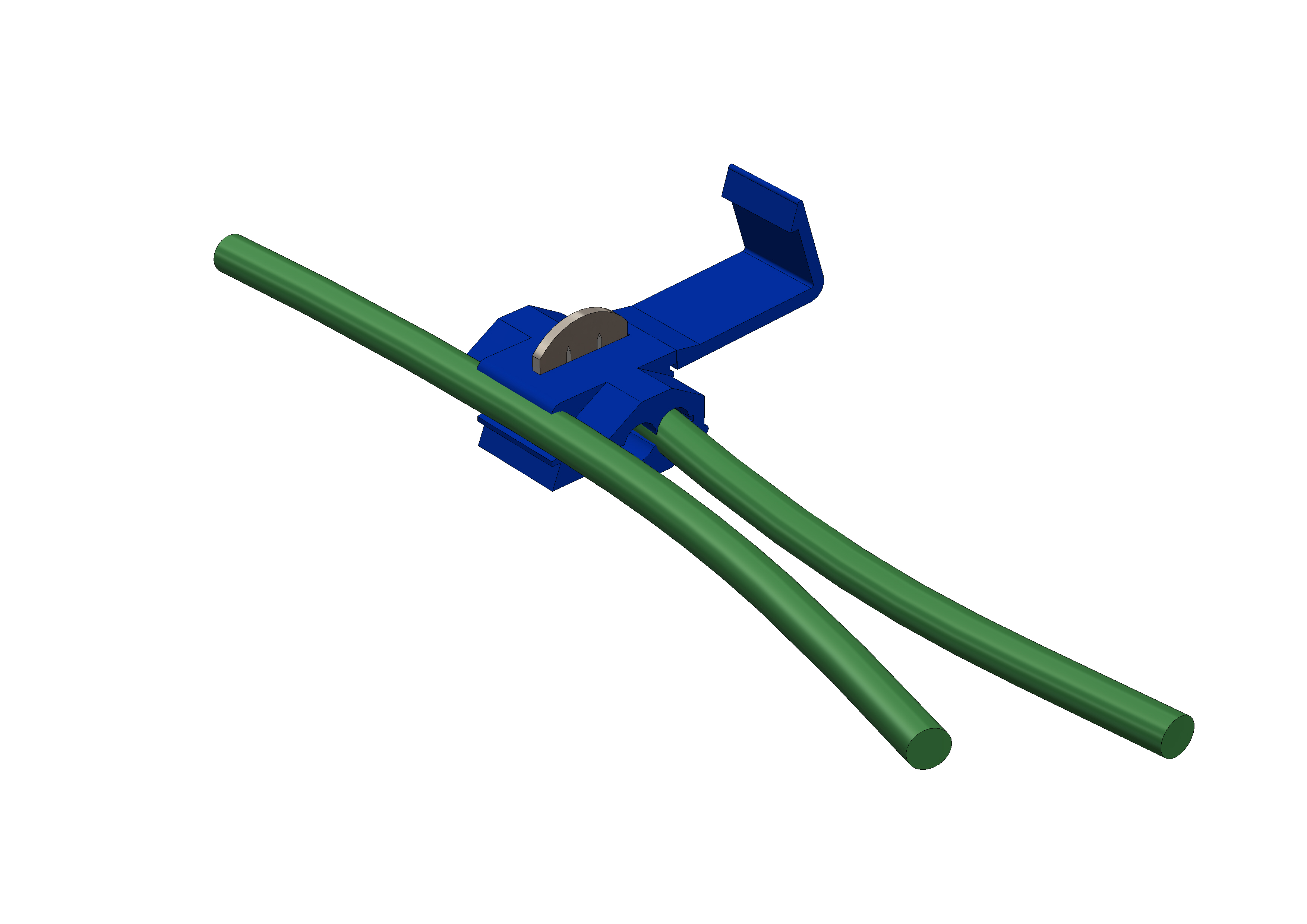

Монтаж ответвителей

Монтаж ответвителей рис.1.а Монтаж ответвителей рис.1.б

Закрепить ответвитель на отводящем проводе.
Монтаж ответвителей рис.2.а  Монтаж ответвителей рис.2.б
Закрыть крышку ответвителя.

При этом контактная часть из луженой латуни, прорезает изоляцию провода и обеспечивает качественное соединение без зачистки изоляции и пайки. А крышка ответвителя полностью изолирует место соединения, защелкиваясь сверху.

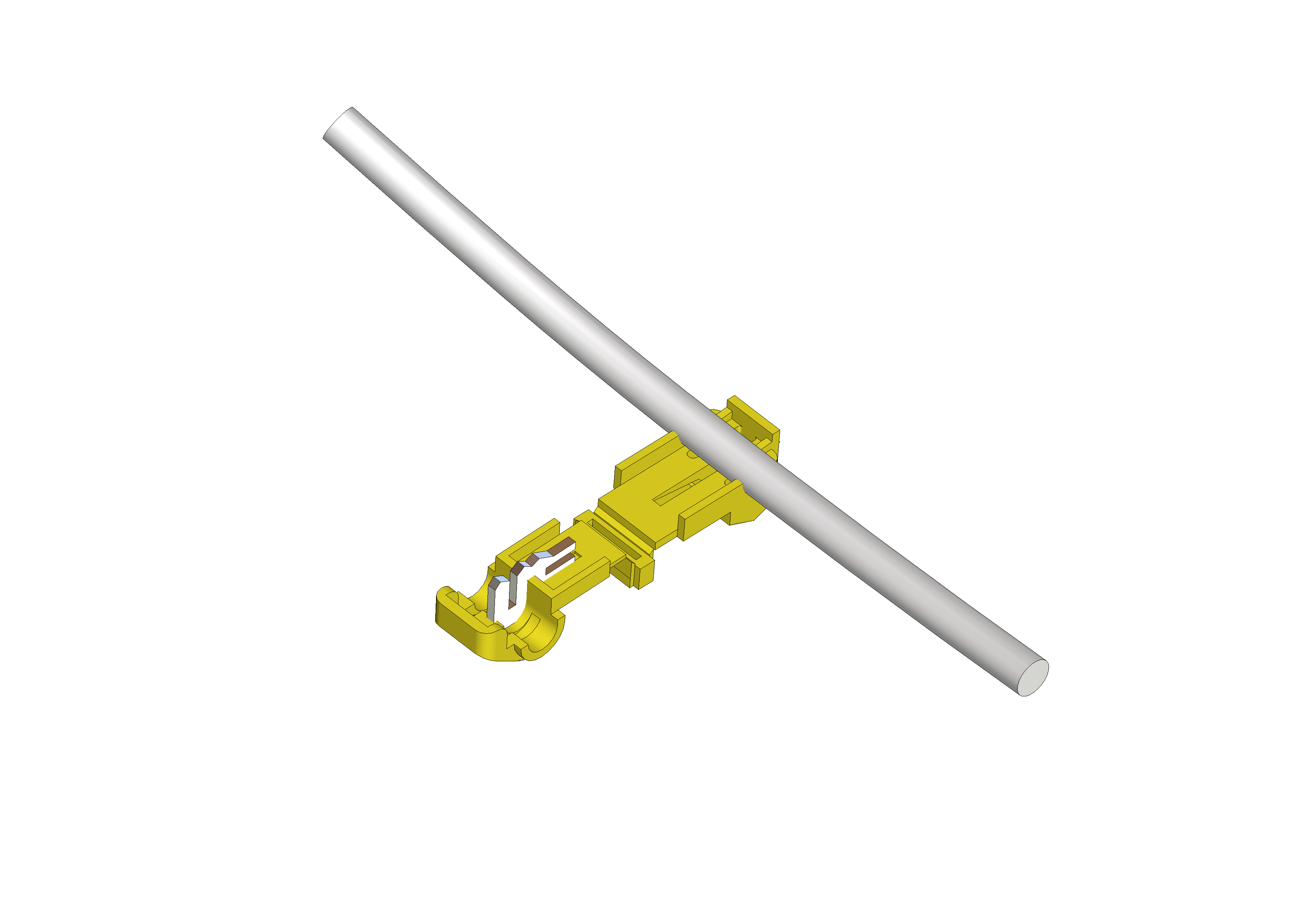

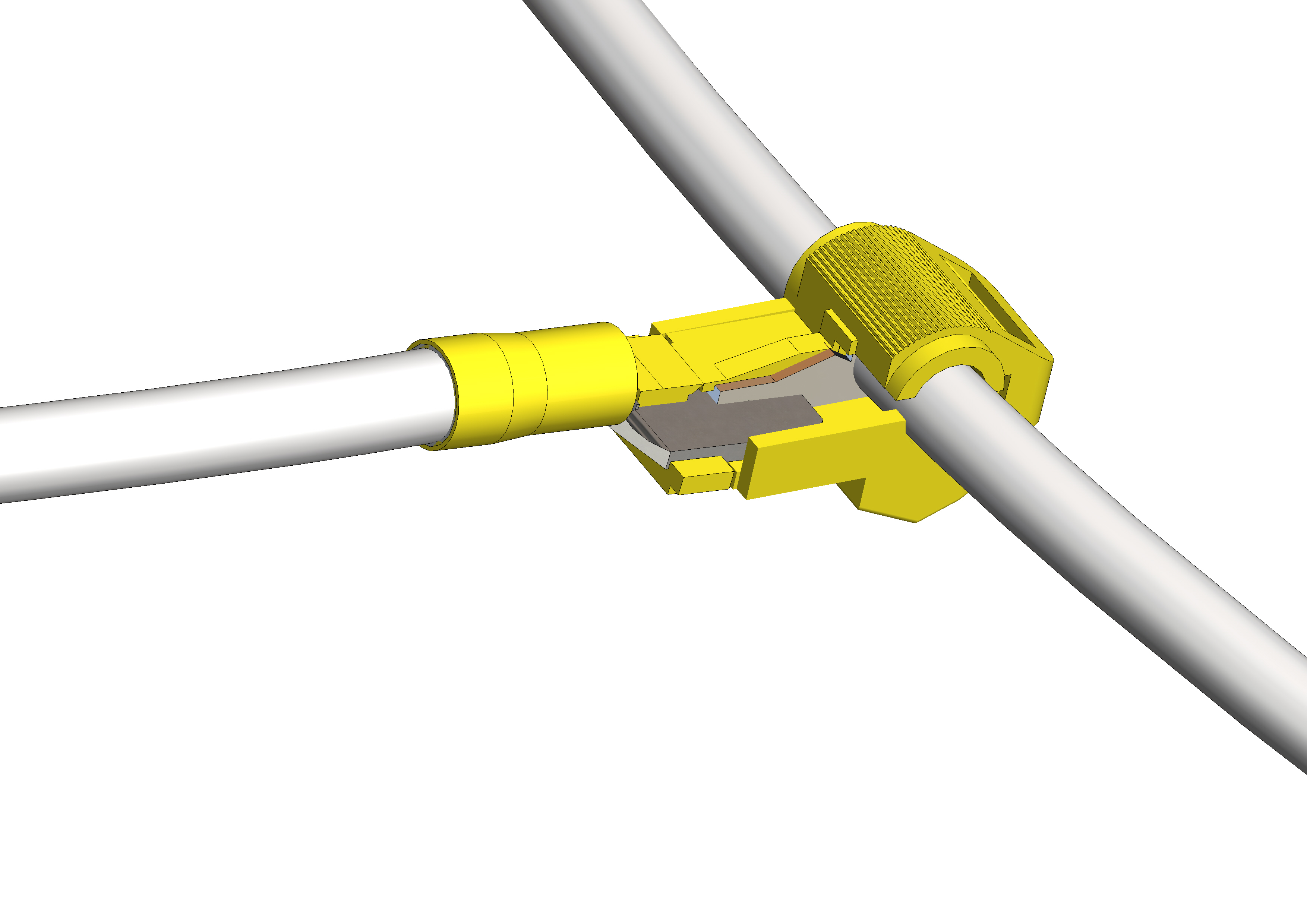

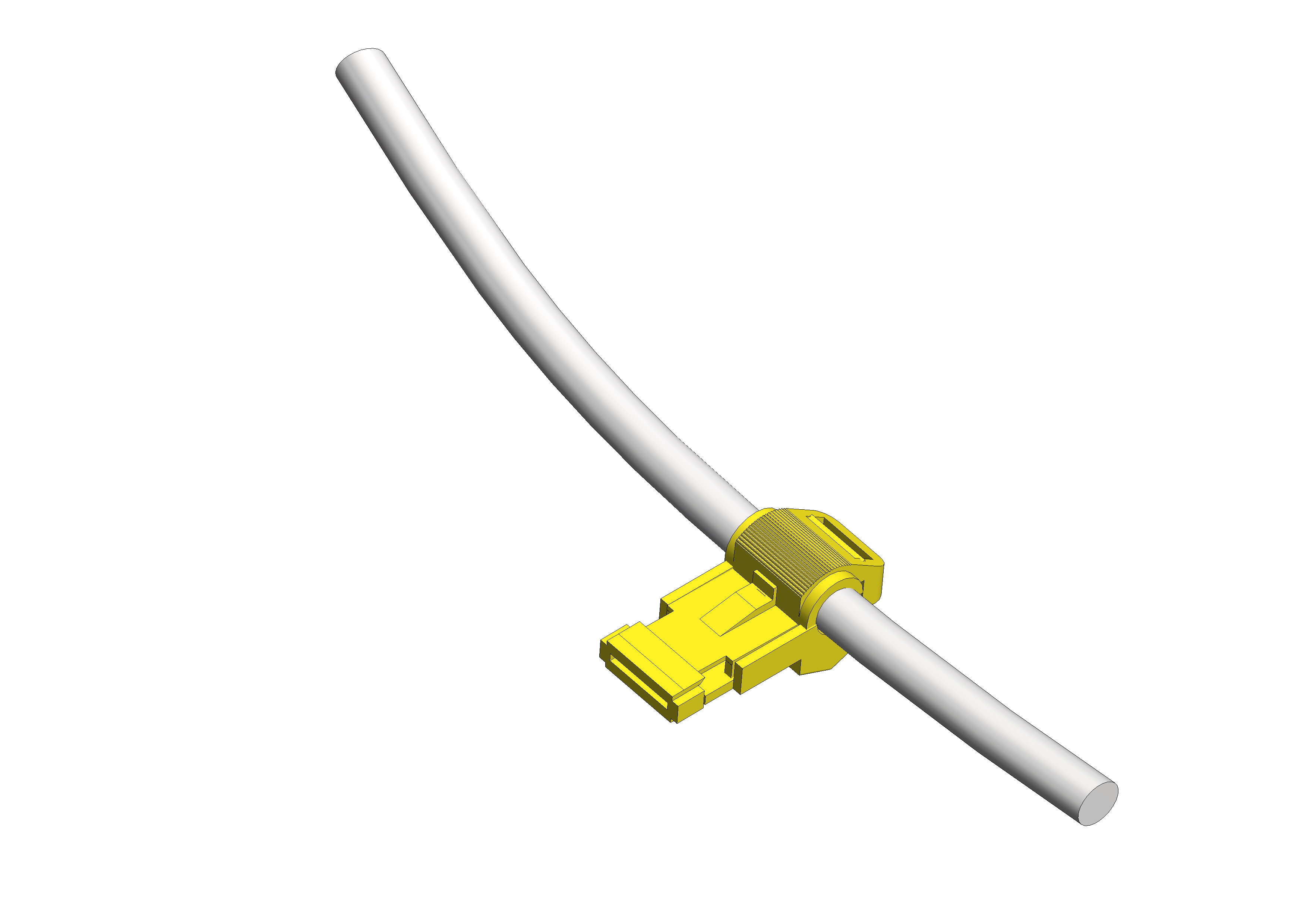

Зажим-ответвитель (ЗОВ)

Серия MTON

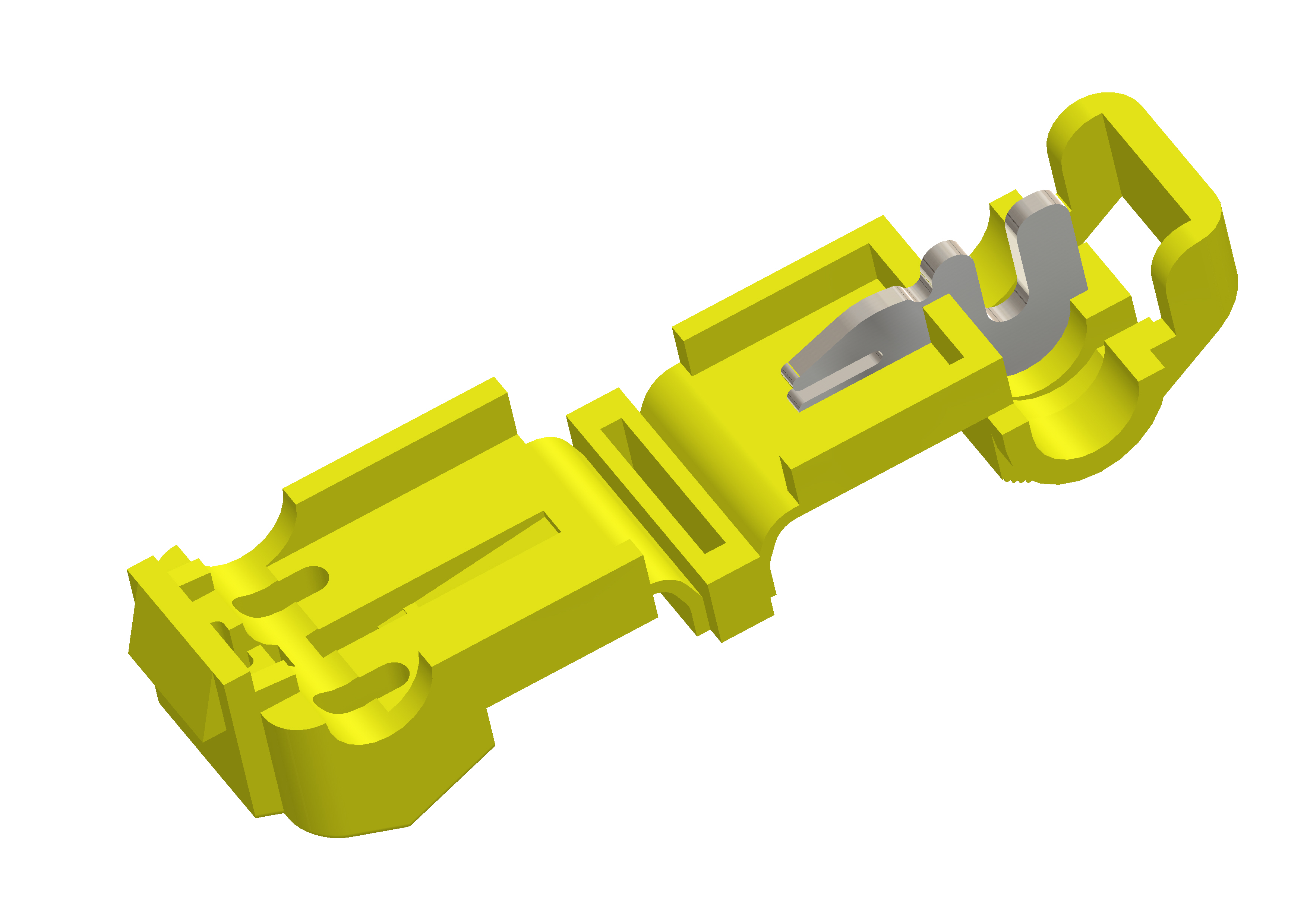

Зажим-ответвитель ЗОВЗажим-ответвитель ЗОВ размеры

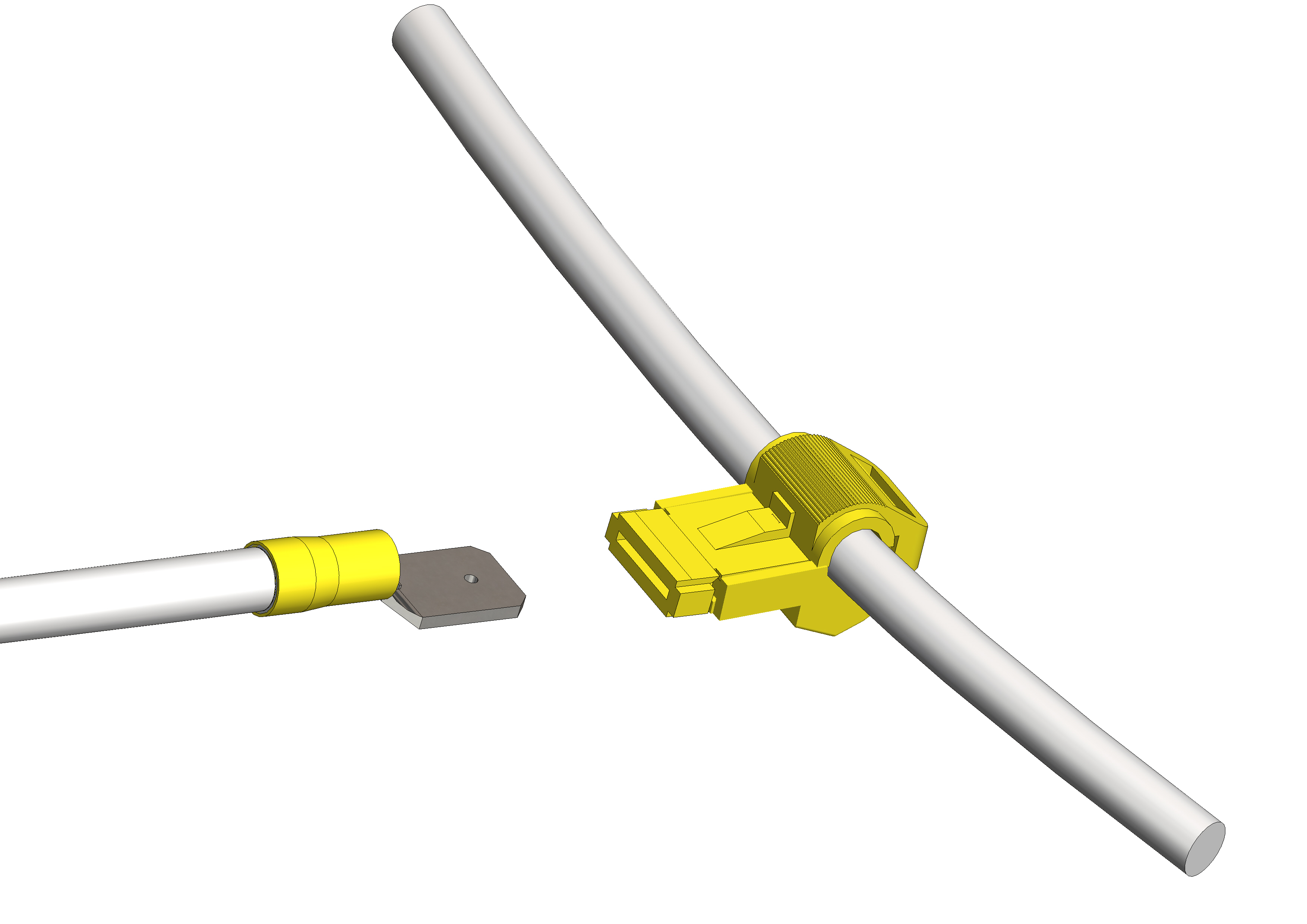

Зажим-ответвитель (ЗОВ) - предназначен для присоединения отвода к основному проводу и изоляции места присоединения. При этом создается быстроразъемное соединение основного и отводящего проводов.

  • Материал коннектора: латунь Н59
  • Покрытие коннектора: лужение
  • Материал изоляции: Нейлон (РА6)
  • Температурный диапазон:-10°C+70°C


Артикул и Наименование Цвет Диапазон сечений провода, мм² (AWG) Диаметр провода без изоляции, мм Диаметр провода с изоляцией, мм Ширина контактного паза, мм Размеры, мм
W L
MTON-1, Зажим-ответвитель ЗОВ 1 (уп.20 шт.) Красный 0,5-0,75 (22-18) 0,65-1,02

1,2-2,2

 0,45

9,8

 37,0
MTON-2, Зажим-ответвитель ЗОВ 2 (уп.20 шт.) Синий 0,75-2,5 (18-14) 1,02-1,63 2,2-3,0 0,65 9,8 37,0
MTON-3, Зажим-ответвитель ЗОВ 3 (уп.20 шт.) Желтый 4,0 (12) 2,05 3,5-4,5 1,2 9,8 37,0

Монтаж зажимов-ответвителей

Монтаж зажимов-ответвителей рис.1.а Монтаж зажимов-ответвителей рис.1.б

Ответвитель защелкивается на основном проводе. При этом его контактная часть из луженой латуни прорезает изоляцию провода.
Монтаж зажимов-ответвителей рис.2.а  Монтаж зажимов-ответвителей рис.2.б
Присоединяемый провод подключается с торца ответвителя через наконечник НПИ-П или НППИ-П по принципу «вилка–розетка».

Использование зажимов-ответвителей делает возможным оперативное размыкание и замыкание цепи.

Зажимы соединительные изолирующие

Зажим соединительный изолирующий  Зажим соединительный изолирующий с лепестками

СИЗ

Зажим соединительный изолирующий

СИЗ-Л

Зажим соединительный изолирующий с лепестками

Соединительные зажимы, ответвители (СИЗ)

Серия MTWT

Зажим соединительный изолирующий СИЗСоединительный изолирующий зажим СИЗ размеры

Соединительные зажимы, ответвители (СИЗ) - предназначен для соединения и фиксации пучка медных проводов.

  • Материал коннектора: углеродистая сталь
  • Покрытие коннектора: оцинковка
  • Материал изоляции: самозатухающий ПВХ
  • Температурный диапазон:-10°C+70°C


Артикул и Наименование Цвет Суммарное минимальное сечение, мм² Суммарное максимальное сечение, мм² Размеры, мм
L d d1 D
MTWT-3, СИЗ 3мм (уп. 20 шт) Серый 0,8 2,6 15,2 8,6 2,5 6,7
MTWT-4, СИЗ 4мм (уп. 20 шт) Синий 1,6 3,9 17,6 9.8 3,0 7,4
MTWT-5, СИЗ 5мм (уп. 10 шт) Оранжевый 1,6 4,8 22,0 12,0 4,2 9,9
MTWT-6, СИЗ 6мм (уп. 10 шт) Желтый 2,9 9,1 24,5 14,0 4,5 11,0
MTWT-8, СИЗ 8мм (уп. 10 шт) Красный 4,2 17,1 27,4 16,8 6,0 12,7

Монтаж

Предварительно зачищенные концы должны быть выровнены и плотно сжаты. Зажим надевается на зачищенные концы проводов и закручивается по часовой стрелке до момента фиксации. Правильно закрученный СИЗ надежно фиксируется на проводах и не слетает.

Для удаления зажима его нужно раскрутить против часовой стрелки.

Соединительный изолирующий зажим с лепестками (СИЗ-Л)

Серия MTWL

Зажим соединительный изолирующий с лепестками СИЗ-ЛСоединительный изолирующий зажим с лепестками СИЗ-Л

Соединительный изолирующий зажим с лепестками (СИЗ-Л) - предназначен для соединения и фиксации пучка медных проводов. Корпус имеет лепестки для увеличения рычага.

  • Материал коннектора: углеродистая сталь
  • Покрытие коннектора: оцинковка
  • Материал изоляции: самозатухающий ПВХ
  • Температурный диапазон:-10°C+70°C


Артикул и Наименование Цвет Суммарное минимальное сечение, мм² Суммарное максимальное сечение, мм² Размеры, мм
H W D
MTWL-7, СИЗ-Л 7мм (уп. 10 шт) Синий 1,6 9,9 25,8 17,5 8,5
MTWL-8, СИЗ-Л 8мм (уп. 10 шт) Серый 4,1 21,0 31,8 23,8 11,0
MTWL-11, СИЗ-Л 11мм (уп. 10 шт) Красный 9,9 21,0 33,2 27,0 14,0

Монтаж

Предварительно зачищенные концы должны быть выровнены и плотно сжаты. Зажим надевается на зачищенные концы проводов и закручивается по часовой стрелке до момента фиксации. Правильно закрученный СИЗ-Л надежно фиксируется на проводах и не слетает.

Для удаления зажима его нужно раскрутить против часовой стрелки.
