Датчиков-реле РУМД

Назначение

Датчики-реле ТУ 25-02.160217-83 предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования избыточного и вакуумметрического давления, а также разности давлений.

В зависимости от величины контролируемого давления датчики-реле подразделяются на:

датчики-реле напора	ДН-2,5; ДН-6; ДН-40
датчики-реле тяги	ДТ-2,5; ДТ-40
датчики-реле давления	ДД-0,25; ДД-1,6
датчики-реле перепада напора	ДПН-2,5
датчики-реле напора и тяги	ДНТ-1

Выпускаются датчики-реле как в общепромышленном исполнении, так и в исполнении для АЭС на основании лицензии СО-12-101-1965 от 14.06.2013 на право конструирования и изготовления оборудования.

Основные технические характеристики

Контролируемая среда – воздух, газы и жидкости, неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.

Датчики-реле предназначены для работы в условиях:

- температура окружающей среды от -30 до +50^о С;

- относительная влажность (95±3)% при температуре 35^о С;

- вибрация частотой до 25 Гц, с амплитудой не более 0,1 мм.

Величина зоны возврата, Не более Для ДНТ-1	10 25
Коммутируемая мощность Переменного тока, В*А Постоянного тока, Вт	300 70
Напряжение переменного тока, В до Постоянного, В	250 30

Тип	Пределы уставок	Давление перегрузки	Габаритные размеры, мм не более		Масса кг, не более	Аналог из серии ДЕ57, ДЭМ
			D	H
ДН-2,5	0,04-2,5 кПа	10 кПа	235	180	1,9	ДЕ 57-2,5
	4-250 кгс/м²	1000 кгс/м²
ДН-6	0,6-6 кПа	18 кПа	235	180	1,9	ДЕ 57-6
	60-600 кгс/м²	1800 кгс/м²
ДН-40	0,4-40 кПа	80 кПа	55	160	0,6	ДЕ 57-6
	40-4000 кгс/м²	8000 кгс/м²				ДЕ 57-40
ДТ-2,5	0,04-2,5 кПа	10 кПа	235	180	1,9	ДЕ 57-2,5Т
	4-250 кгс/м²	1000 кгс/м²
ДТ-40	0,4-40 кПа	80 кПа	55	160	0,6	ДЕ 57-6Т
	40-4000 кгс/м²	8000 кгс/м²				ДЕ 57-40Т
ДД-0,25	0-0,25 МПа	0,35 МПа	55	160	0,6	ДЕ 57-200
	0-2,5 кгс/см²	3,5 кгс/см²
ДД-1,6	0,2-1,6 МПа	2 МПа	55	160	0,6	ДЕ 57-600
	2-16 кгс/см²	20 кгс/см²				ДЕ 57-1600
ДПН-2,5	0,1-2,5 кПа	10 кПа	235	165	1,9	ДЕ 57-2,5ПН
	10-250 кгс/м²	1000 кгс/м²
ДНТ-1	0,1-0-1,0 кПа	10 кПа	235	180	1,9	ДЭМ-107
	10-0-100 кгс/м²	1000 кгс/м²

Монтаж датчиков реле:

Датчик-реле на объекте устанавливается в вертикальном положении штуцером вниз.

Присоединение датчиков-реле ДН-40, ДТ-40, ДД-0,25, ДД-1,6 производить с помощью штуцера М 12×1,5. В качестве уплотнения применять прокладки в виде шайб из свинца, фибры, кожи или мягкой меди.

Датчики-реле ДН-2,5, ДН-6, ДТ-2,5, ДПН-2,5, ДНТ-1 для настенного монтажа крепятся посредством кронштейна двумя болтами М8.

Подвод контролируемой среды рекомендуется производить медной или стальной трубками Ø10×1.

Подключение датчика-реле к электрической цепи осуществляется по нижеприведенной электрической схеме

Схема электрическая подключения

Номер провода	Цвет изоляции	Допускаемая замена по цвету изоляции
1	черный	фиолетовый, коричневый
2	красный	розовый, желтый, оранжевый
3	белый	синий, голубой, зеленый

Фотографии приборов

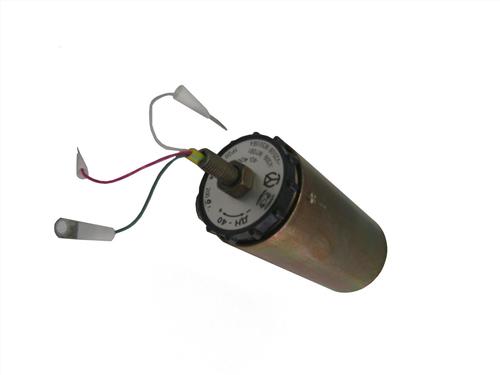

Датчик-реле давления ДН-40

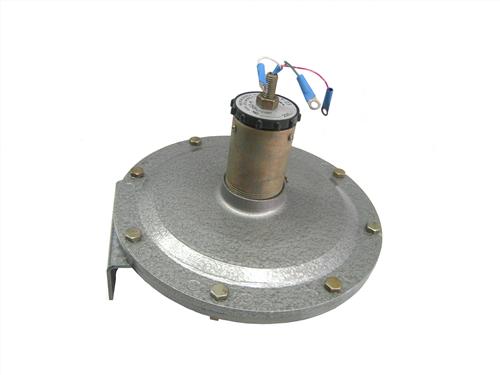

Датчик-реле давления ДТ-2,5
