Датчик-реле ДЕМ-107

Назначение

Датчик-реле напора и тяги ДЕМ-107 предназначен для использования в автоматических и автоматизированных системах контроля. Управления и регулирования избыточного давления (напора) и вакуумметрического давления (тяги). Контролируемая среда воздух, газ, топочные (уходящие) газы, неагрессивные к алюминиевому сплаву АЛ9 и маслостойкой резине. ДЕМ-107 конструктивно прост, удобен в эксплуатации, не требует высокой квалификации в обслуживании. Преимуществом является малая величина зоны возврата 2-10 Па.

Основные технические характеристики

Датчик-реле предназначен для работы в условиях:
-температура окружающего воздуха от -30 до +50 °С
-относительная влажность (95±3)% при температуре 35 °С;
-вибрация частотой до 25 Гц, амплитуда не более 0,1 мм.
диапазон настройки уставок, кПа
-0,15…0…+0,15 (-15…0…+15)
Нормируемая величина разброса срабатывания, не более:
– уставка 0 кПа
– уставка +0,15 кПа
– уставка -0,15 кПа
Разброс +2 Па
Разброс ±5 Па
Разброс ±5 Па
Разброс на промежуточных уставках рассчитывается по формуле,
где N – величина уставки в Па
δ = ±(2±0,02N)
Величина зоны возврата, Па (кгс/м²)
2 – 10 (0,2 – 1)
давление перегрузки, кПа (кгс/м²)
напора
тяги
5 (500)
1 (100)
напряжение постоянного тока, В
30
Номинальная величина силы тока. мА
100
Габаритные размеры, мм
255×285×80
Масса, кг
2,4

Подключение датчика-реле к электрической цепи осуществляется по нижеприведенной электрической схеме

Схема электрическая подключения

Схема электрическая подключения

номер провода
цвет изоляции
Допускаемая замена по цвету изоляции
1
черный
фиолетовый, коричневый
2
красный
розовый, желтый, оранжевый
3
белый
синий, голубой, зеленый

Пример записи при заказе: Датчик-реле ДЕМ-107 ТУ 25-7320.010-91

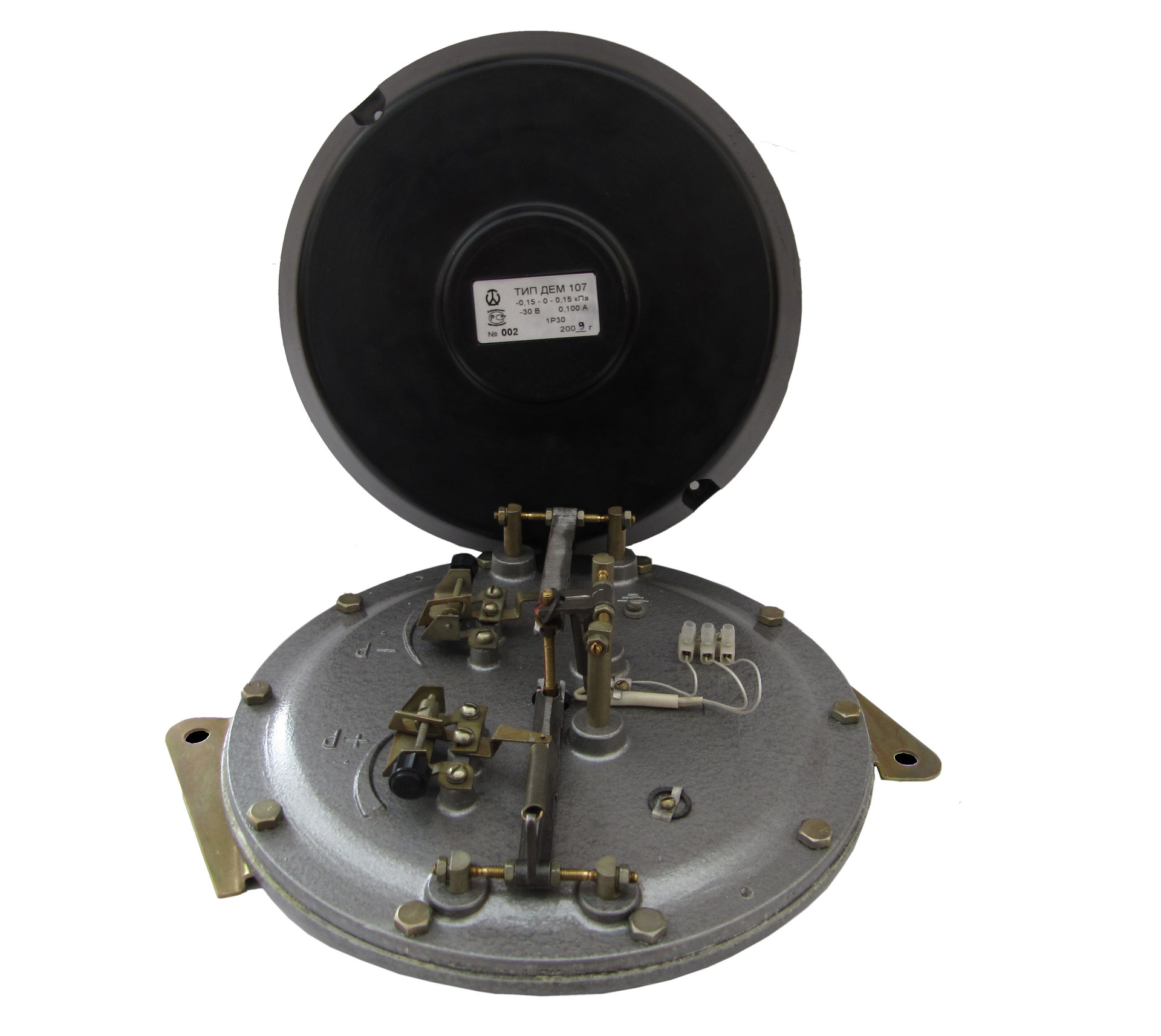

Фотографии прибора

Датчик-реле напора и тяги ДЕМ-107

Датчик-реле напора и тяги ДЕМ-107

Датчик-реле напора и тяги ДЕМ-107

Датчик-реле напора и тяги ДЕМ-107
