Крепежный элемент TY

  •
  • Крепежный элемент для установки и фиксации пневмоцилиндров TBC на рабочей поверхности пневматической системы, присоединения к штоку цилиндра исполнительного механизма системы
    • Типоразмеры: 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм
    • ПОДРОБНОЕ ОПИСАНИЕ
    • Крепежный элемент для установки и фиксации пневмоцилиндров TBC на рабочей поверхности пневматической системы, присоединения к штоку цилиндра исполнительного механизма системы

    •
    •
    •
    •
    • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    • Параметр Значение
      Типоразмеры  32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм

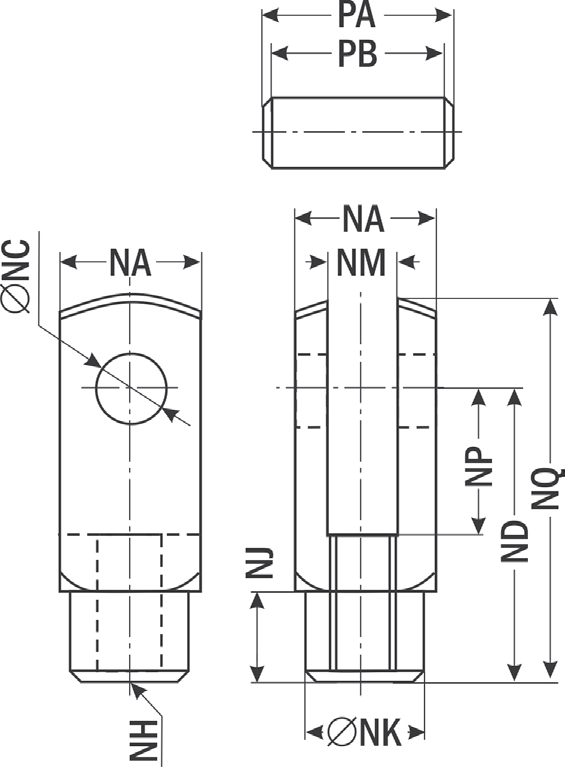

      Габаритные размеры
      Модель  Размеры, мм
      NA  NC  ND  NH  NJ  NK  NM  NP  NQ  PA  PB
      TY D32  19  10  40  M10×1,25 12  18  10  20  52  26,2  20
      TY D40  25,4  12  48  M12×1,25 20  23  12  24  62  32,8  26,5
      TY D50  32  16  64  M16×1,5 22  30  16  32  83  39,3  33
      TY D63  32  16  64  M16×1,5 22  30  16  32  83  39,3  33
      TY D80  44,4  20  80  M20×1,5 30  39  20  40  105  53,3  45
      TY D100  44,4  20  80  M20×1,5 30  39  20  40  105  53,3  45

      Версия: 2014-11-20-КВА
