Исполнительные механизмы пневмосистем – пневматические цилиндры – служат для преобразования энергии сжатого воздуха в механическое движение. По типу механизма они делятся на мембранные и поршневые. В данном каталоге представлены поршневые пневмоцилиндры. Они преобразуют энергию энергоносителя в возвратно-поступательное движение штока.
Поршневые пневматические цилиндры работают следующим образом: сжатый воздух подается в одну из полостей цилиндра. Другая полость цилиндра соединяется с атмосферой, и под действием образующейся разности давлений происходит перемещение поршня вместе со штоком, создающее механическое усилие.
Поршневые пневмоцилиндры делятся на цилиндры одностороннего и двустороннего действия. В цилиндрах одностороннего действия поршень перемещается в одну сторону под воздействием сжатого воздуха, а в другую – за счет действия возвратной пружины. При этом усилие прямого хода снижается возвратной пружиной. Для управления такими пневмоцилиндрами применяются пневматические распределители типа 3/2 – имеющие три канала ввода-вывода и два возможных положения золотника (3-линейный, 2-позиционный).
В данном каталоге представлены пневматические цилиндры двустороннего действия, поршень в которых перемешается под воздействием сжатого воздуха как в прямом, так и в обратном направлении. Для них и прямой, и обратный ход являются рабочими, но усилие прямого хода выше, чем обратного. Управляются такие цилиндры более сложными пневматическими распределителями, обозначающимися 5/2, имеющими пять каналов ввода-вывода и два положения золотника (5-линейный, 2-позиционнный).

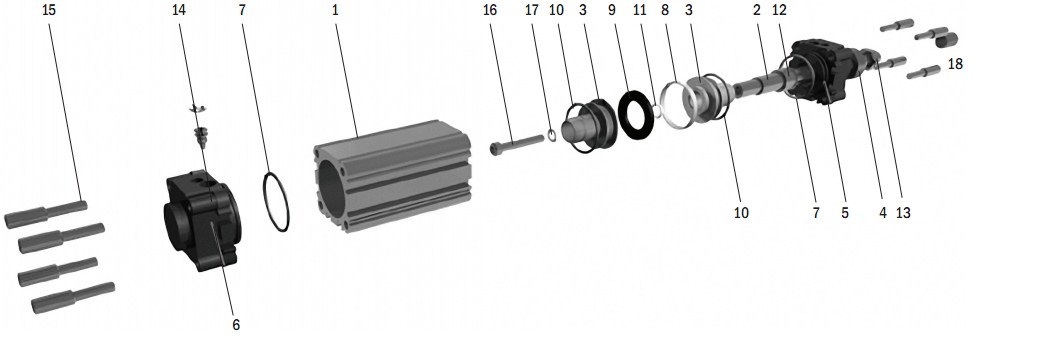

ВНУТРЕННЕЕ УСТРОЙСТВО ПНЕВМОЦИЛИНДРОВ
В общем случае пневматический цилиндр представляет собой полость, разделенную поршнем на две части. К поршню крепится шток, который присоединяется к исполнительному устройству.
1. Гильза. 2. Шток поршня. 3. Поршень. 4. Гайка. 5. Передняя крышка. 6. Задняя крышка. 7. Уплотнительное кольцо. 8. Направляющее кольцо. 9. Магнитное кольцо. 10. Уплотнительное кольцо поршня. 11. Уплотнительное кольцо штока. 12. Направляющая втулка. 13. Манжета штока. 14. Винт регулировки демпфера. 15. Стягивающие шпильки. 16. Винт. 17. Шайба Гровера. 18. Колпачок.
Пневмоцилиндр общепромышленный TBC
Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параметр | Значение |
Тип цилиндра | Двустороннего действия |
Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
Рабочее давление | 0,1…0,9 МПа |
Максимальное допустимое давление | 1,35 МПа |
Диаметр поршня | 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм |
Присоединение | G⅛"...G½" |
Скорость хода поршня | 50…800 мм/с |
Длина хода штока | 25…1000 мм |
Рабочая температура | −5…70°C |
Материал: – корпуса – поршня – штока – уплотнения |
Анодированный алюминий Алюминиевый сплав Сталь с твердым хромовым покрытием NBR |
Стандарт | ISO 6431 |
Габаритные размеры |
Диаметр, мм | Размеры, мм | ||||||||||
A | B | C | D | E | F | G | H | I | J | K | |
32 | 140 | 47 | 93 | 28 | 32 | 15 | 27,5 | 22 | 17 | 6 | M10×1,25 |
40 | 142 | 49 | 93 | 32 | 34 | 15 | 27,5 | 24 | 17 | 7 | М12×1,25 |
50 | 150 | 57 | 93 | 38 | 42 | 15 | 27,5 | 32 | 23 | 8 | М16×1,5 |
63 | 153 | 57 | 96 | 28 | 42 | 15 | 27,5 | 32 | 23 | 8 | М16×1,5 |
80 | 182 | 75 | 107 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | М20×1,5 |
100 | 188 | 75 | 113 | 47 | 54 | 21 | 33 | 40 | 26 | 10 | М20×1,5 |
Диаметр, мм | Размеры, мм | ||||||||||
L | M | N | O | P | Q | R | S | T | V | W | |
32 | М6×1 | 9,5 | 13,7 | G⅛" | 3,5 | 7,5 | 7 | 45 | 33 | 12 | 10 |
40 | М6×1 | 9,5 | 13,5 | G¼" | 6 | 8,2 | 9 | 50 | 37 | 16 | 14 |
50 | М6×1 | 9,5 | 13,5 | G¼" | 8,5 | 8,2 | 9 | 62 | 47 | 20 | 17 |
63 | М8×1,25 | 9,5 | 13,5 | G⅜" | 7 | 8,2 | 8,5 | 75 | 56 | 20 | 17 |
80 | М10×1,25 | 11,5 | 16,5 | G⅜" | 10 | 9,5 | 14 | 94 | 70 | 25 | 22 |
100 | М10×1,25 | 11,5 | 16,5 | G½" | 11 | 9,5 | 14 | 112 | 84 | 25 | 22 |
Версия: 2014-11-20-КВА
Пневмоцилиндр малогабаритный SD
Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параметр | Значение |
Тип цилиндра | Двустороннего действия |
Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
Рабочее давление | 0,1…0,9 МПа |
Максимальное допустимое давление | 1,35 МПа |
Диаметр поршня |
12 мм, 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм |
Присоединение | M5, G⅛"...G⅜" |
Скорость хода поршня |
30…500 мм/с (∅ 12...40 мм) 30…350 мм/с (∅ 50...63 мм) 30…250 мм/с (∅ 80...100 мм) |
Длина хода штока | 5…100 мм |
Рабочая температура | −5…70°C |
Материал: – корпуса – поршня – штока – уплотнения |
Анодированный алюминий Анодированный алюминий Хромированная углеродистая сталь S45C NBR |
Габаритные размеры |
∅ 12...16 мм |
∅ 20...100 мм |
Диаметр, мм | Размеры, мм | ||||||||||||||
Стандартный тип | Комплектация с магнитом | D | E | F | G | K1 | L | M | N1 | N3 | |||||
A | B1 | C | A | B1 | C | ||||||||||
12 | 22 | 5 | 17 | 32 | 5 | 27 | − | 4 | 6 | 1 | M3×0,5 | 10,2 | 2,8 | 6,3 | 6 |
16 | 24 | 5,5 | 18,5 | 34 | 5,5 | 28,5 | − | 4 | 6 | 1,5 | M3×0,5 | 11 | 2,8 | 7,3 | 6,5 |
20 | 25 | 5,5 | 19,5 | 35 | 5,5 | 29,5 | 36 | 4 | 8 | 1,5 | M4×0,7 | 15 | 2,8 | 7,5 | − |
25 | 27 | − | 21 | 37 | 6 | 31 | 42 | 4 | 10 | 2 | M5×0,8 | 17 | 2,8 | 8 | − |
32 | 31,5 | 7 | 24,5 | 41,5 | 7 | 34,5 | 50 | 4 | 12 | 3 | M6×1 | 22 | 2,8 | 9 | − |
40 | 33 | 7 | 26 | 43 | 7 | 36 | 58,5 | 4 | 12 | 3 | M8×1,25 | 28 | 2,8 | 10 | − |
50 | 37 | 9 | 28 | 47 | 9 | 38 | 71,5 | 5 | 15 | 4 | M10×1,5 | 38 | 2,8 | 10,5 | − |
63 | 41 | 9 | 32 | 51 | 9 | 42 | 84,5 | 5 | 15 | 4 | M10×1,5 | 40 | 2,8 | 11,8 | − |
80 | 52 | 11 | 41 | 62 | 11 | 51 | 104 | 6 |
15 (шток < 10) 20 (шток > 10) |
5 | M14×1,5 | 45 | 4 | 14,5 | − |
100 | 63 | 12 | 51 | 73 | 12 | 61 | 124 | 7 |
18 (шток < 10) 20 (шток > 10) |
5 | M18×1,5 | 55 | 4 | 20,5 | − |
Диаметр, мм | Размеры, мм | ||||||||||||
O | P1 | P3 | P4 | R | S | T1 | T2 | U | V | W | X | Y | |
12 | M5×0,8 | 6,5 (4,2) M5×0,8 | 12 | 4,5 | − | 25 | 16,2 | 23 | 1,6 | 6 | 5 | − | − |
16 | M5×0,8 | 6,5 (4,2) M5×0,8 | 12 | 4,5 | − | 29 | 19,8 | 28 | 1,6 | 6 | 5 | − | − |
20 | M5×0,8 | 6,5 (4,2) M5×0,8 | 14 | 4,5 | 2 | 34 | 24 | − | 2,1 | 8 | 6 | 11,3 | 10 |
25 | M5×0,8 | 8,2 (4,6) M6×1 | 15 | 5,5 | 2 | 40 | 28 | − | 3,1 | 10 | 8 | 12 | 10 |
32 | G⅛" | 8,2 (4,6) M6×1 | 16 | 5,5 | 6 | 44 | 34 | − | 2,15 | 12 | 10 | 18,3 | 15 |
40 | G⅛" | 10 (6,5) M8×1,25 | 20 | 7,5 | 6,5 | 52 | 40 | − | 2,25 | 16 | 14 | 21,3 | 16 |
50 | G¼" | 11 (6,5) M8×1,25 | 25 | 8,5 | 9,5 | 62 | 48 | − | 4,15 | 20 | 17 | 30 | 20 |
63 | G¼" | 11 (6,5) M8×1,25 | 25 | 8,5 | 9,5 | 75 | 60 | − | 3,15 | 20 | 17 | 28,7 | 20 |
80 | G⅜" | 14 (9,2) M12×1,75 | 25 | 10,5 | 10 | 94 | 74 | − | 3,65 | 25 | 22 | 36 | 26 |
100 | G⅜" | 17,5 (11,3) M14×2 | 30 | 13 | 10 | 114 | 90 | − | 3,65 | 32 | 27 | 35 | 26 |
Версия: 2014-11-20-КВА

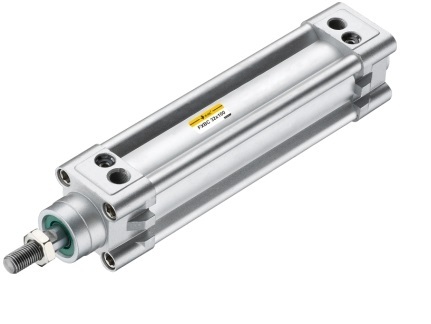

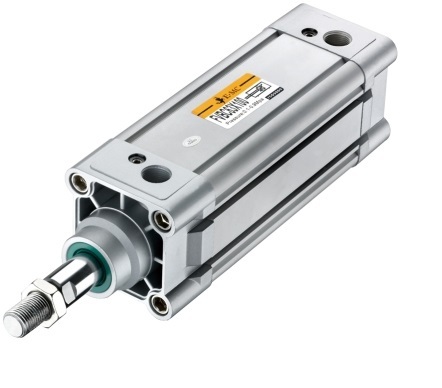

Пневмоцилиндр FXBC
Пневмоцилиндр для преобразования энергии сжатого воздуха в механическое линейное перемещение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параметр | Значение |
Диаметр поршня | 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм |
Рабочее давление | 0,1…0,9 МПа |
Максимально допустимое давление | 1,35 МПа |
Рабочая температура | −5…70°C |
Рабочая среда | Воздух |
Длина хода штока | 0…1000 мм |
Скорость хода поршня | 50…800 мм/c |
Принцип действия | Двустороннего действия |
Стандарт |
ISO6431 ISO15552 VDMA24562 DIN24335 |
Версия: 2013-08-15-КВА
Пневмоцилиндр FVBC
Пневмоцилиндр для преобразования энергии сжатого воздуха в механическое линейное перемещение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параметр | Значение |
Диаметр поршня | 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм |
Рабочее давление | 0,1…0,9 МПа |
Максимально допустимое давление | 1,3 МПа |
Рабочая температура | −5…70°C |
Рабочая среда | Воздух |
Длина хода штока | 0…1000 мм |
Скорость хода поршня | 50…800 мм/c |
Принцип действия | Двустороннего действия |
Стандарт |
ISO6431 ISO15552 VDMA24562 DIN24335 |
Версия: 2013-08-15-КВА

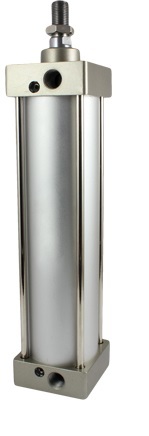

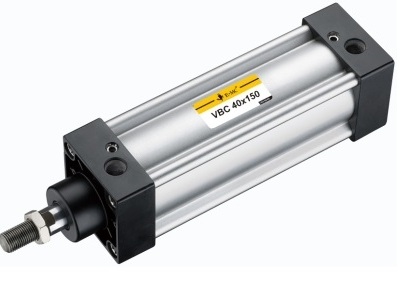

Пневмоцилиндр VBC
Пневмоцилиндр для преобразования энергии сжатого воздуха в механическое линейное перемещение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параметр | Значение |
Диаметр поршня | 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм, 125 мм, 160 мм, 200 мм |
Рабочее давление | 0,1…0,9 МПа |
Максимально допустимое давление | 1,35 МПа |
Рабочая температура | −5…70°C |
Рабочая среда | Воздух |
Длина хода штока | 0…2000 мм |
Скорость хода поршня | 50…800 мм/c |
Принцип действия | Двустороннего действия |
Стандарт |
ISO6431 VDMA24562 DIN24335 |
Версия: 2013-08-15-КВА

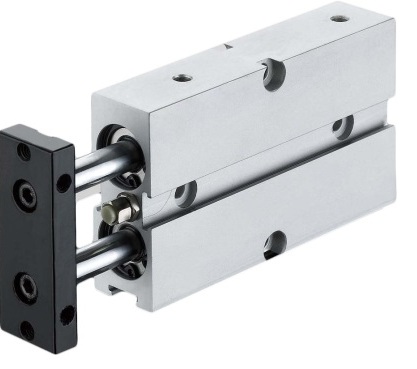

Пневмоцилиндр двойной EN
Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параметр | Значение |
Тип цилиндра | Двустороннего действия |
Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
Рабочее давление | 0,1…0,9 МПа |
Максимальное допустимое давление | 1,35 МПа |
Диаметр поршня | 10 мм, 16 мм, 20 мм, 25 мм, 32 мм |
Присоединение | M5, G⅛" |
Скорость хода поршня | 100…800 мм/с |
Длина хода штока | 10…150 мм |
Рабочая температура | −5…70°C |
Материал: – корпуса – поршня – штока – уплотнения |
Анодированный алюминий Алюминиевый сплав Сталь с твердым хромовым покрытием NBR |

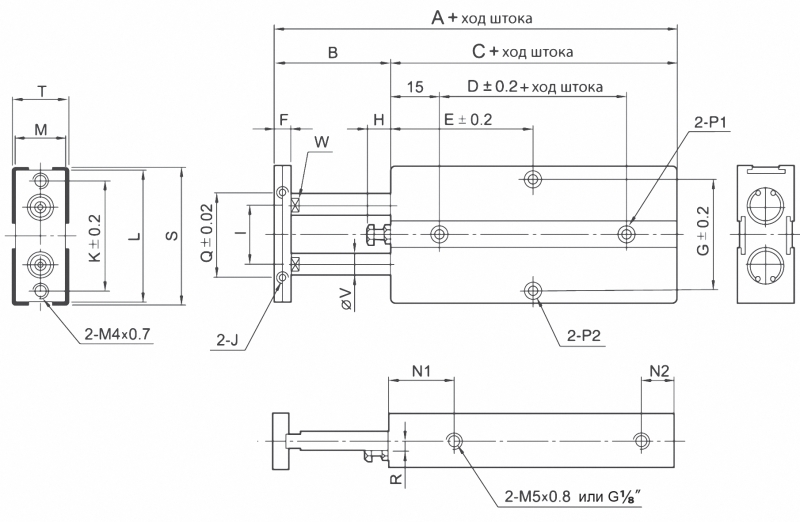

Габаритные размеры |
Диаметр, мм | Размеры, мм | |||||||||||||||||
A | B | C | D | E | F | G | ||||||||||||
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | |||||||
10 | 63 | 12 | 51 | 10 | 30 | 30 | 35 | 40 | 45 | 50 | 55 | − | − | − | − | − | 5 | 34 |
16 | 68 | 15 | 53 | 20 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87,5 | 100 | 8 | 47 |
20 | 78 | 20 | 58 | 20 | 35 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87,5 | 100 | 10 | 55 |
25 | 81 | 19 | 62 | 30 | 40 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 92,5 | 105 | 10 | 66 |
32 | 108 | 30 | 78 | 35 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 102,5 | 115 | 17 | 83 |
Диаметр, мм | Размеры, мм | |||||||||||||||
H | I | J | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W | |
10 | 7 | 18 |
M3×0,5 глубина 5 |
34 | 41 | 16 | 20 | 10 | 3,4 | 3,4 | 26 | 2,5 | 42 | 17 | 6 | 5,1 |
16 | 7 | 24 |
M4×0,7 глубина 5 |
47 | 53 | 20 | 22 | 11 | 4,5 | 4,5 | 34 | 3 | 54 | 21 | 8 | 6,1 |
20 | 10 | 28 |
M4×0,7 глубина 5 |
55 | 61 | 24 | 25 | 12 | 4,5 | 4,5 | 44 | 3,5 | 62 | 25 | 10 | 8,1 |
25 | 9 | 34 |
M4×0,7 глубина 5 |
66 | 72 | 29 | 27 | 12 | 4,5 | 4,5 | 56 | 7 | 73 | 30 | 12 | 10,1 |
32 | 13 | 42 |
M8×1,25 глубина 5 |
83 | 94 | 38 | 40 | 14 | 5,5 | 5,5 | 76 | 10 | 96 | 40 | 16 | 14,1 |
Версия: 2014-11-20-КВА

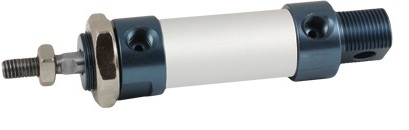

Пневмоцилиндр малогабаритный алюминиевый RAL
Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параметр | Значение |
Тип цилиндра | Двустороннего действия |
Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) |
Рабочее давление | 0,1…0,9 МПа |
Максимальное допустимое давление | 1,35 МПа |
Диаметр поршня | 16 мм, 20 мм, 25 мм, 32 мм, 40 мм |
Присоединение | M5, G⅛", G¼" |
Скорость хода поршня | 50…800 мм/с |
Длина хода штока | 25…450 мм |
Рабочая температура | −5…70°C |
Материал: – корпуса – поршня – штока – уплотнения |
Анодированный алюминий Анодированный алюминий Хромированная углеродистая сталь S45C NBR |
Стандарт | ISO 6432 |
Габаритные размеры |
Диаметр, мм | Размеры, мм | |||||||||||||
A | A1 | A2 | B | C | D | D1 | E | F | G | H | I | J | K | |
16 | 106 | − | − | 36 | 56 | 14 | − | 22 | 14 | 11 | 16 | 10 | 6 | М6×1 |
20 | 131 | 122 | 110 | 40 | 70 | 21 | 12 | 28 | 12 | 16 | 20 | 12 | 6 | М8×1,25 |
25 | 135 | 128 | 114 | 44 | 70 | 21 | 14 | 30 | 14 | 16 | 22 | 17 | 6 | М10×1,25 |
32 | 141 | 128 | 114 | 44 | 70 | 27 | 14 | 30 | 14 | 16 | 22 | 17 | 6 | М10×1,25 |
40 | 165 | 152 | 138 | 46 | 92 | 27 | 14 | 32 | 14 | 22 | 24 | 17 | 7 | М12×1,25 |
Диаметр, мм | Размеры, мм | |||||||||||||
L | M | O | P | R | R1 | S | U | V | W | X | AR | AX | AY | |
16 | М16×1,5 | 12 | 12 | 6 | 12,5 | − | 7 | 20 | 6 | 5 | M5 | 6 | 27 | 24 |
20 | М22×1,5 | 10 | 16 | 8 | 19 | 10 | 12 | 29 | 8 | 6 | G⅛" | 7 | 33 | 29 |
25 | М22×1,5 | 12 | 16 | 8 | 19 | 12 | 12 | 34 | 10 | 8 | G⅛" | 7 | 33 | 29 |
32 | М24×2 | 12 | 16 | 10 | 25 | 12 | 15 | 39,5 | 12 | 10 | G⅛" | 8 | 37 | 32 |
40 | М30×2 | 12 | 20 | 12 | 25 | 12 | 15 | 49 | 16 | 14 | G¼" | 9 | 47 | 41 |
Версия: 2014-11-20-КВА

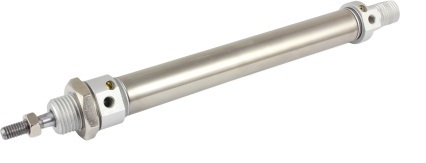

Пневмоцилиндр малогабаритный стальной IAS
Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параметр | Значение |
Тип цилиндра | Двустороннего действия |
Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) |
Рабочее давление | 0,1…0,9 МПа |
Максимальное допустимое давление | 1,35 МПа |
Диаметр поршня | 12 мм, 16 мм, 20 мм, 25 мм |
Присоединение | M5, G⅛" |
Скорость хода поршня | 10…1000 мм/с |
Длина хода штока | 25…500 мм |
Рабочая температура | 0…80°C |
Материал: – корпуса – поршня – штока – уплотнения |
Сталь Анодированный алюминий Хромированная углеродистая сталь S45C NBR |
Стандарт | ISO 6432, CETOP RP52P |

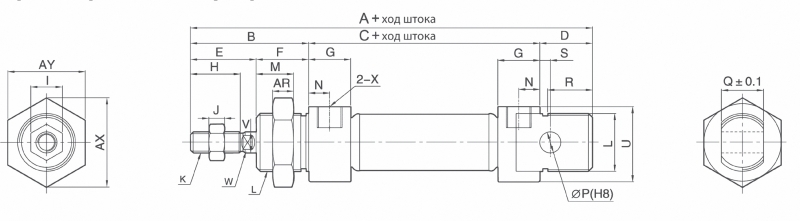

Габаритные размеры |
Диаметр, мм | Размеры, мм | |||||||||||
A | B | C | D | E | F | G | H | I | J | K | L | |
12 | 105 | 38 | 50 | 17 | 21 | 17 | 10,5 | 14,5 | 10 | 5 | M6 | М16×1,5 |
16 | 112 | 39 | 56 | 17 | 22 | 17 | 11 | 14,5 | 10 | 5 | M6 | М16×1,5 |
20 | 133 | 45 | 68 | 20 | 25 | 20 | 16 | 18 | 14 | 6 | М8 | М22×1,5 |
25 | 142 | 52 | 68 | 22 | 30 | 22 | 16 | 20 | 17 | 6 | М10×1,25 | М22×1,5 |
Диаметр, мм | Размеры, мм | ||||||||||||
M | N | O | P | R | S | U | V | W | X | AR | AX | AY | |
12 | 12 | 8 | 12 | 6 | 15 | 3 | 18,3 | 6 | 5 | M5 | 8 | 27 | 24 |
16 | 12 | 6 | 12 | 6 | 13,5 | 4 | 21 | 6 | 5 | M5 | 8 | 27 | 24 |
20 | 15 | 8 | 16 | 8 | 17 | 3 | 28,6 | 8 | 6 | G⅛" | 10 | 35 | 31 |
25 | 15 | 8 | 16 | 8 | 18,5 | 3,5 | 28,6 | 10 | 8 | G⅛" | 10 | 35 | 31 |
Версия: 2014-11-20-КВА
