Краны и клапаны с пневмоприводом

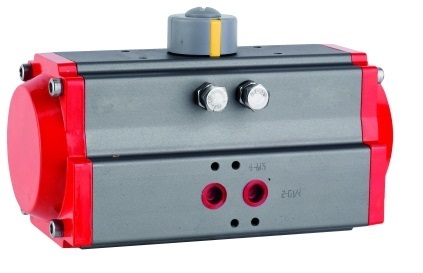

Пневмопривод одностороннего действия ППР1

 Пневмопривод одностороннего действия для управления кранами (клапанами, задвижками и др.), выполненными по стандартам ISO5211, DIN3337, VD/VDE3845, NAMUR

  •   -Рабочая среда: сухой воздух или воздух с примесью масла, инертные газы, не агрессивные к материалам привода
  •   -Тонкость очистки воздуха: 30 мкм
  •   -Температура рабочей среды: −20…80°С
  •   -Рабочее давление: 2...8 бар
  •   -Присоединение воздуховодов: G⅛", G¼", G⅜", G½"
  •   -Угол полного поворота: 90°
  •   -Количество пружин: 5...12
  •   -Уплотнение: NBR
  •   -Материал корпуса: алюминиевый сплав
  • ПОДРОБНОЕ ОПИСАНИЕ
    Клапан одностороннего действия (нормально закрытый) ППР1 для управления потоком рабочей среды в трубопроводеОСОБЕННОСТИ:
    • Подходят для кранов серий КПР
    • Управляются сжатым воздухом
    • Одностороннего действия – пружинный возврат поршней
    • 2 болта для подстройки крайних положений клапана на ±5°

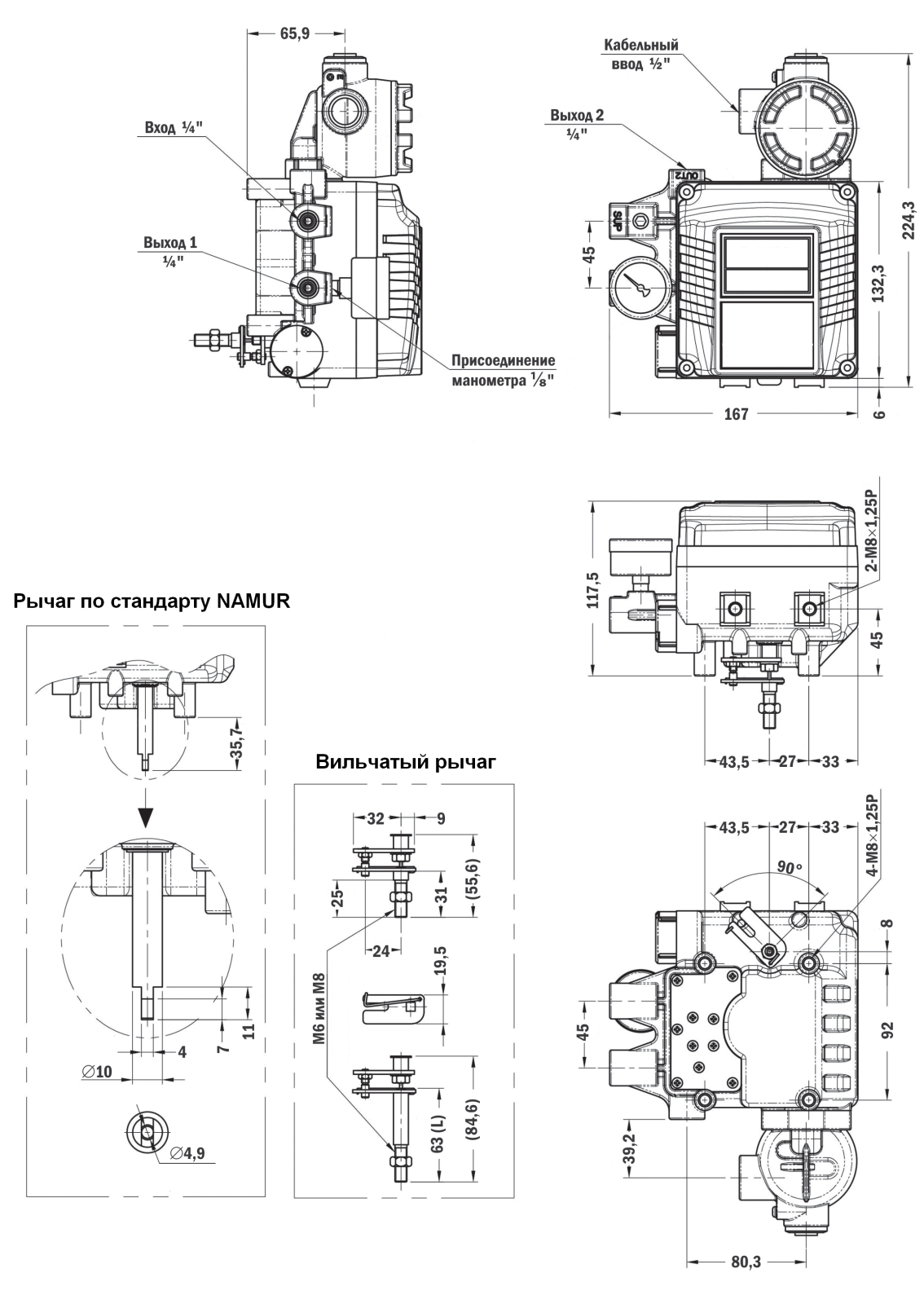

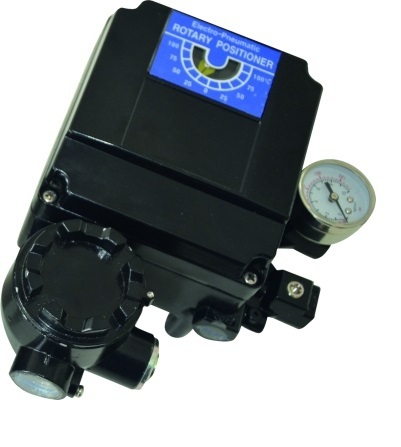

    • Возможность установки на привод позиционного электро пневматического регулятора ПЭР-1000Р
    • Возможность установки на привод блока индикации положения БИП
    • Долгий срок службы
    • Бесшумная работа

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    Параметр Значение
    Рабочая среда  Сухой воздух или воздух с примесью масла, инертные газы, не агрессивные к материалам привода
    Тонкость очистки воздуха  30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
    Температура рабочей среды  −20…80°С
    Рабочее давление  2...8 бар
    Присоединение воздуховодов  G⅛", G¼", G⅜", G½"
    Стандарт клапанов  ISO5211, DIN3337, VD/VDE3845, NAMUR
    Угол полного поворота  90°
    Количество пружин  5...12
    Уплотнение  NBR (VITON, силикон) (спецзаказ)
    Материал корпуса  Алюминиевый сплав

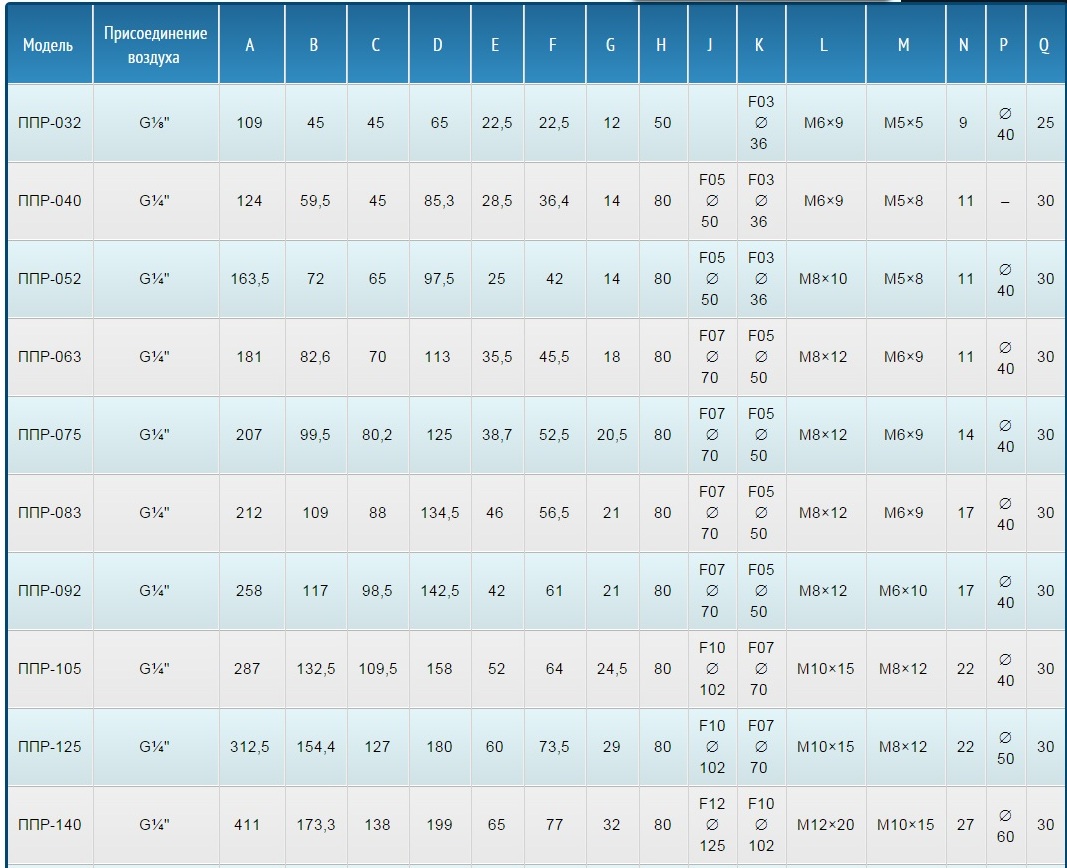

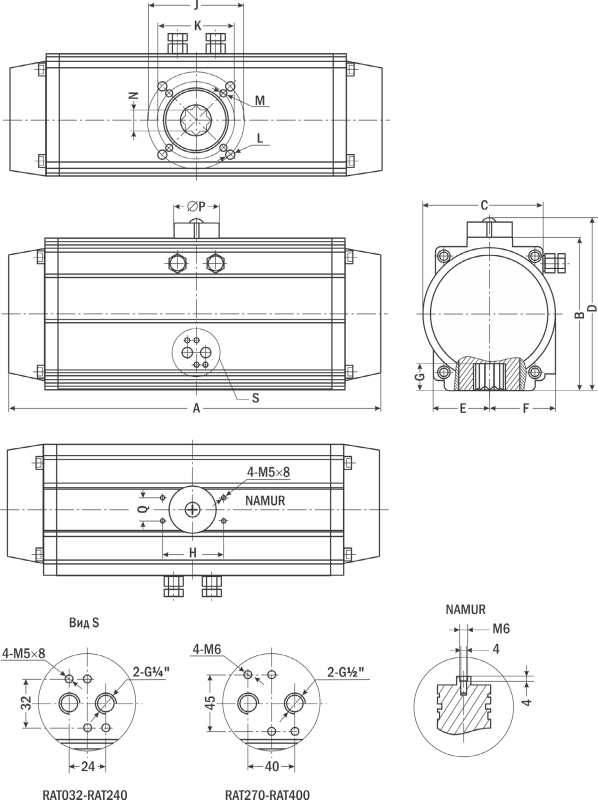

Габаритные размеры


Версия: 2014-10-13-КВА
РЕКОМЕНДАЦИИ ПО ВЫБОРУ ПНЕВМОПРИВОДА:При выборе пневмопривода нужно знать крутящий момент, необходимый для открытия или закрытия клапана. Как правило, для надежной работы привода его крутящий момент выбирают с запасом в 15…20%. Если рабочей средой клапана являются пар или вода, то запас должен составлять 25%, для сильно загрязненных жидкостей – 40%, для порошкообразных сред – 80%. Затем, зная необходимый крутящий момент, выбирают модель привода с помощью таблиц.

ТАБЛИЦА ВЫБОРА ПНЕВМОПРИВОДА ОДНОСТОРОННЕГО ДЕЙСТВИЯ ППР2:
Модель  Давление, бар
2  3  4  5 6  7  8
Крутящий момент, Н∙м
ППР2-032  2,78 4,2 6  7,5 9 10 11,5
ППР2-052  8,32 12,48 16,64 20,8  24,96 29,12 33,28
ППР2-063  14,64 21,96 29,28 36,6 43,92 51,24 58,56
ППР2-075 23,5 35,3 47 58,8 70,5 82,3 94
ППР2-083 29,7 44,5 59,4 74,2 89,1 103,9 118,8
ППР2-092  45,5 68,2 91,1 113,7 136,4 159,2 181,9
ППР2-105  67,88 101,82 136,76 169,7 203,64 237,58 271,52
ППР2-125  116,6 174,9 233,2 291,5 349,8 408,1 466,4
ППР2-140  175,48 263,22 350,96  438,7 526,44  614,18 701,92
ППР2-160  267,4 401,1  534,8 668,5 802,2 935,9 1069,6
ППР2-190  430,96  646,44 861,9 1077,4 1292,9 1508,4 1723,8
ППР2-210  592,2  888,4 1184,5 1480,6 1776,7 2072,8 2369
ППР2-240  831,9 1220,8 1627,8 2030,7 2444,6 2848,6 3255,5
ППР2-270  1305,4 1958,2 2610,9 3263,6 3916,3 4569 5221,8
ППР2-300  1602 2403 3205 4006 4807 5608 6409
ППР2-350  2399 3598 4798 5998 7197 8397 9596
ППР2-400  3418 5127 6837 8546 10255 11964 13673

ТАБЛИЦА ПОТРЕБЛЕНИЯ ВОЗДУХА ДЛЯ ОТКРЫТИЯ И ЗАКРЫТИЯ КЛАПАНА:

Модель  Объем воздуха на открытие, л  Объем воздуха на закрытие, л
ППР-032  0,035 0,045
ППР-052  0,09 0,12
ППР-063  0,14 0,2
ППР-075  0,21  0,3
ППР-083  0,29  0,41
ППР-092  0,49  0,71
ППР-105  0,7  0,99
ППР-140  1,7  2,4
ППР-160  2,6  3,7
ППР-190  4,2  5,9
ППР-210  5,7  8,2
ППР-240  9  12,8
ППР-270  12,6  17,9
ППР-300  21,4  30
ППР-350  31,2  43,7
ППР-400  47,9  67,1

Расход воздуха пневмоприводами рассчитывается по следующим формулам:

«Расход воздуха односторонним приводом ППР1» (л/мин) = «объем воздуха на открытие» (л) × («давление воздуха» (кПа) + 101,3) ÷

101,3 × «количество циклов открытия/закрытия в минуту» (ед./мин.).

«Расход воздуха двусторонним приводом ППР2» (л/мин) = «объем воздуха (на открытие + на закрытие)» (л) × («давление воздуха» (кПа)

+ 101,3) ÷ 101,3 × «количество циклов открытия/закрытия в минуту» (ед./мин.).

Пневмопривод двустороннего действия ППР2

       Пневмопривод двустороннего действия для управления кранами (клапанами, задвижками и др.), выполненными по стандартам ISO5211, DIN3337, VD/VDE3845, NAMUR

  •    -Рабочая среда: сухой воздух или воздух с примесью масла, инертные газы, не агрессивные к материалам привода
  •    -Тонкость очистки воздуха: 30 мкм
  •    -Температура рабочей среды: −20…80°С
  •    -Рабочее давление: 2...8 бар
  •    -Присоединение воздуховодов: G⅛", G¼", G⅜", G½"
  •    -Угол полного поворота: 90°
  •    -Уплотнение: NBR
  •                                                                     -Материал корпуса: алюминиевый сплав
  • ПОДРОБНОЕ ОПИСАНИЕ
    Пневмопривод двустороннего действия ППР2 для управления потоком рабочей среды в трубопроводеОСОБЕННОСТИ:
    • Подходят для кранов серий КПР
    • Управляются сжатым воздухом
    • Двустороннего действия – возврат поршней с помощью давления воздуха
    • 2 болта для подстройки крайних положений клапана на ±5°
    • Возможность установки на привод позиционного электро пневматического регулятора ПЭР-1000Р
    • Возможность установки на привод блока индикации положения БИП
    • Долгий срок службы
    • Бесшумная работа

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    Параметр Значение
    Рабочая среда  Сухой воздух или воздух с примесью масла, инертные газы, не агрессивные к материалам привода
    Тонкость очистки воздуха  30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
    Температура рабочей среды  −20…80°С
    Рабочее давление  2...8 бар
    Присоединение воздуховодов  G⅛", G¼", G⅜", G½"
    Стандарт клапанов  ISO5211, DIN3337, VD/VDE3845, NAMUR
    Угол полного поворота  90°
    Количество пружин  5...12
    Уплотнение  NBR (VITON, силикон) (спецзаказ)
    Материал корпуса  Алюминиевый сплав

    РЕКОМЕНДАЦИИ ПО ВЫБОРУ ПНЕВМОПРИВОДА:При выборе пневмопривода нужно знать крутящий момент, необходимый для открытия или закрытия клапана. Как правило, для надежной работы привода его крутящий момент выбирают с запасом в 15…20%. Если рабочей средой клапана являются пар или вода, то запас должен составлять 25%, для сильно загрязненных жидкостей – 40%, для порошкообразных сред – 80%. Затем, зная необходимый крутящий момент, выбирают модель привода с помощью таблиц.
    ТАБЛИЦА ВЫБОРА ПНЕВМОПРИВОДА ОДНОСТОРОННЕГО ДЕЙСТВИЯ ППР2:

    Модель  Давление, бар
    2  3  4  5 6  7  8
    Крутящий момент, Н∙м
    ППР2-032  2,78 4,2 6  7,5 9 10 11,5
    ППР2-052  8,32 12,48 16,64 20,8  24,96 29,12 33,28
    ППР2-063  14,64 21,96 29,28 36,6 43,92 51,24 58,56
    ППР2-075 23,5 35,3 47 58,8 70,5 82,3 94
    ППР2-083 29,7 44,5 59,4 74,2 89,1 103,9 118,8
    ППР2-092  45,5 68,2 91,1 113,7 136,4 159,2 181,9
    ППР2-105  67,88 101,82 136,76 169,7 203,64 237,58 271,52
    ППР2-125  116,6 174,9 233,2 291,5 349,8 408,1 466,4
    ППР2-140  175,48 263,22 350,96  438,7 526,44  614,18 701,92
    ППР2-160  267,4 401,1  534,8 668,5 802,2 935,9 1069,6
    ППР2-190  430,96  646,44 861,9 1077,4 1292,9 1508,4 1723,8
    ППР2-210  592,2  888,4 1184,5 1480,6 1776,7 2072,8 2369
    ППР2-240  831,9 1220,8 1627,8 2030,7 2444,6 2848,6 3255,5
    ППР2-270  1305,4 1958,2 2610,9 3263,6 3916,3 4569 5221,8
    ППР2-300  1602 2403 3205 4006 4807 5608 6409
    ППР2-350  2399 3598 4798 5998 7197 8397 9596
    ППР2-400  3418 5127 6837 8546 10255 11964 13673

    ТАБЛИЦА ПОТРЕБЛЕНИЯ ВОЗДУХА ДЛЯ ОТКРЫТИЯ И ЗАКРЫТИЯ КЛАПАНА:

    Модель  Объем воздуха на открытие, л  Объем воздуха на закрытие, л
    ППР-032  0,035 0,045
    ППР-052  0,09 0,12
    ППР-063  0,14 0,2
    ППР-075  0,21  0,3
    ППР-083  0,29  0,41
    ППР-092  0,49  0,71
    ППР-105  0,7  0,99
    ППР-140  1,7  2,4
    ППР-160  2,6  3,7
    ППР-190  4,2  5,9
    ППР-210  5,7  8,2
    ППР-240  9  12,8
    ППР-270  12,6  17,9
    ППР-300  21,4  30
    ППР-350  31,2  43,7
    ППР-400  47,9  67,1

    Расход воздуха пневмоприводами рассчитывается по следующим формулам:
    «Расход воздуха односторонним приводом ППР1» (л/мин) = «объем воздуха на открытие» (л) × («давление воздуха» (кПа) + 101,3) ÷
    101,3 × «количество циклов открытия/закрытия в минуту» (ед./мин.).
    «Расход воздуха двусторонним приводом ППР2» (л/мин) = «объем воздуха (на открытие + на закрытие)» (л) × («давление воздуха» (кПа)
    + 101,3) ÷ 101,3 × «количество циклов открытия/закрытия в минуту» (ед./мин.).

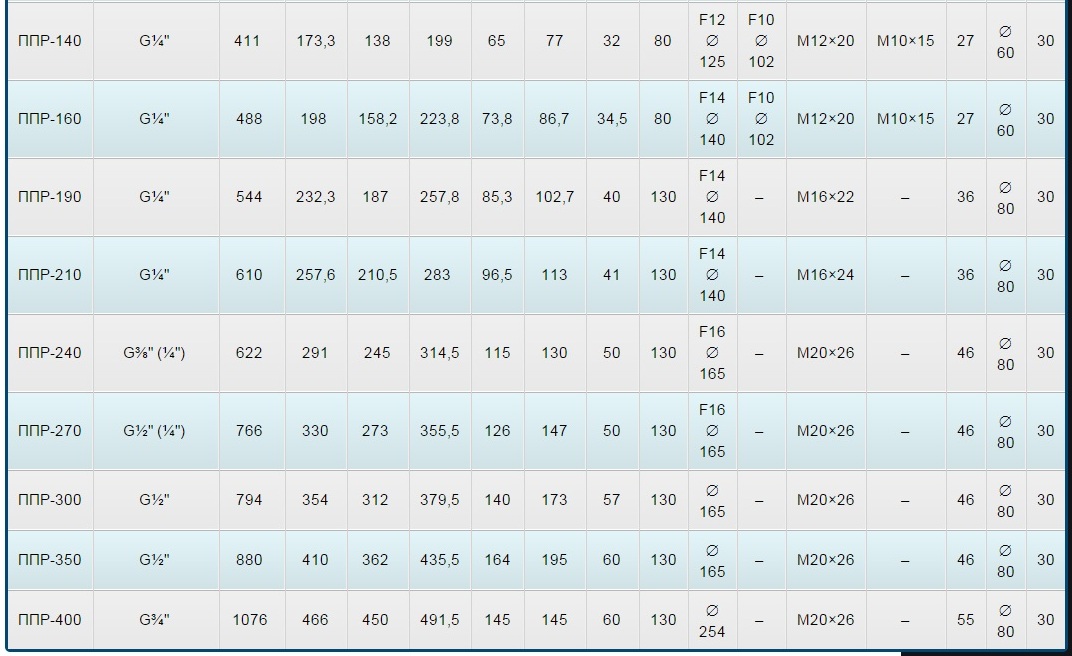

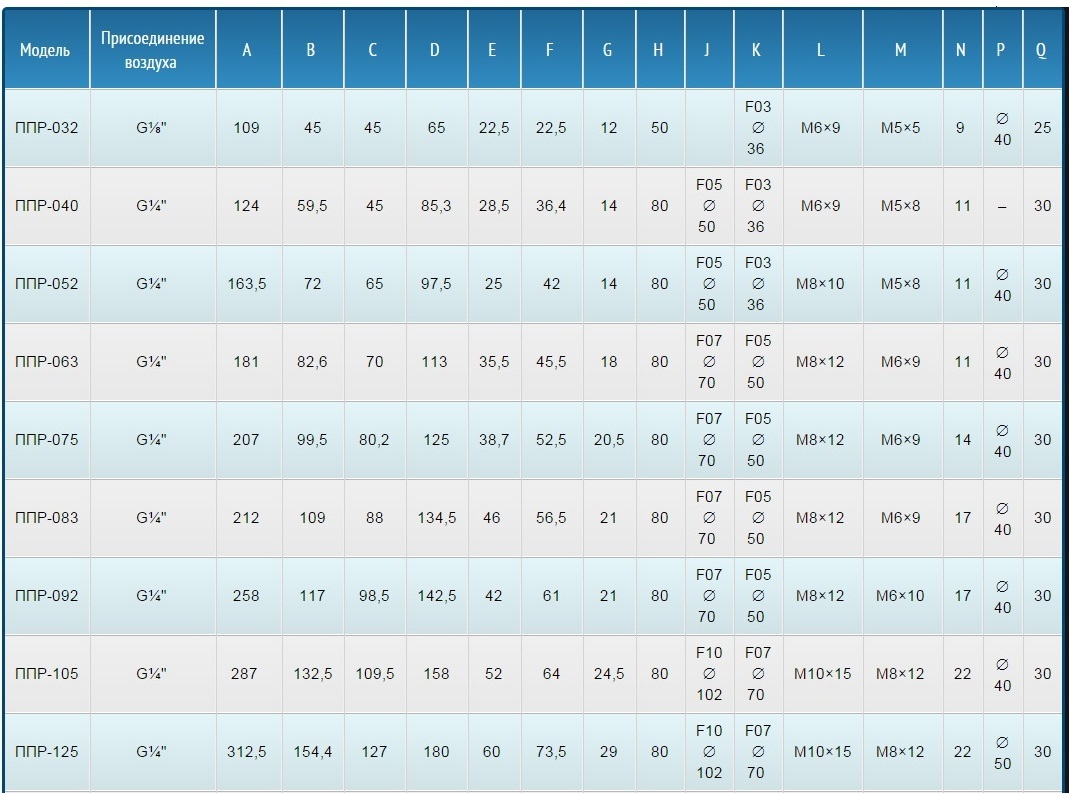

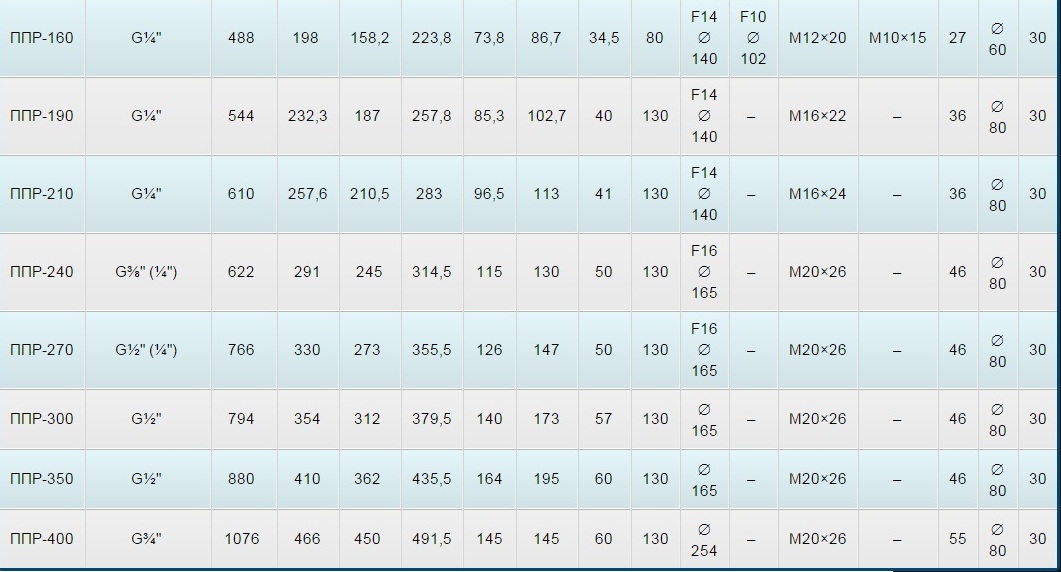

    Габаритные размеры

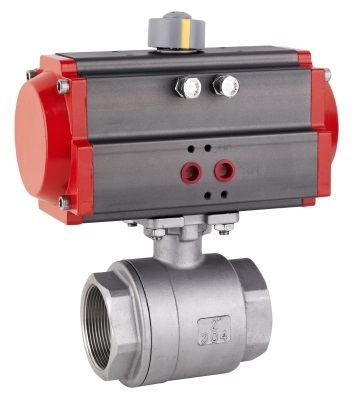

Кран шаровой с пневмоприводом КПР-2

  Кран шаровой с пневмоприводом для управления потоком рабочей среды в трубопроводе

     - Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
    -Температура рабочей среды: −20...180°С (PTFE), −50...270°C (TFM)
    - Рабочее давление: 1...6,4 МПа (выбирается при заказе)
    -Диаметр условного прохода: 15...80 мм
    -Материал корпуса: нержавеющая сталь
    -Материал уплотнения: PTFE, TFM
    -Присоединение: резьбовое G½"...G3" или K½"...K3"

ПОДРОБНОЕ ОПИСАНИЕ
Кран шаровой с пневмоприводом КПР-2 предназначен для управления потоком рабочей среды в трубопроводе
ОСОБЕННОСТИ:
  • Стандарт присоединения крана к приводу ISO5211

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр  Значение
Рабочая среда Вода, горячая вода, воздух, инертные газы, масла
Материал Корпуса: нержавеющая сталь
Уплотнения: PTFE, TFM
Температура рабочей среды −20...180°С (PTFE)
−50...270°C (TFM)
Рабочее давление 1; 1,6; 2,5; 4 или 6,4 МПа (выбирается при заказе)
Максимальное давление  7 МПа
Диаметр условного прохода 15...80 мм
Присоединение Резьбовое G½"...G3" или K½"...K3"
Модель пневмопривода ППР

МОДИФИКАЦИИ:

Модель  Размеры  Модель привода
Ду (D), мм  G  H, мм  h, мм  L, мм  T, мм  A  B  S, мм
КПР-2-15  15  ½"  39,5  6  39,5  5,6  F03  F04  9  ППР-032
КПР-2-20  20  ¾"  44  11,6  44  5,6  F03  F04  9  ППР-040
КПР-2-25  25  1"  56  10  56  7,5  F04  F05  11  ППР-052
КПР-2-32  32  1¼"  62  12,7  62  5,7  F04  F05  11  ППР-052
КПР-2-40  40  1½"  78,5  12  78,5  7  F05  F07  14  ППР-063
КПР-2-50  50  2"  91  11,7  91  7,85  F05  F07  14  ППР-063
КПР-2-65  65  2½"  105  21  105  8,8  F07  F10  17  ППР-083
КПР-2-80  80  3"  116,5  18,7  116,5  9  F07  F10  17  ППР-092

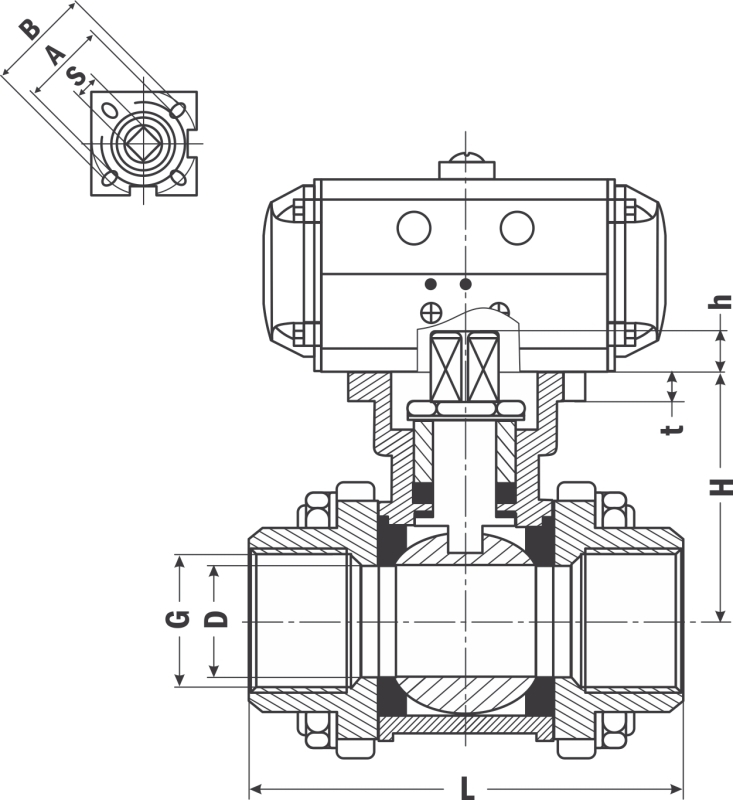

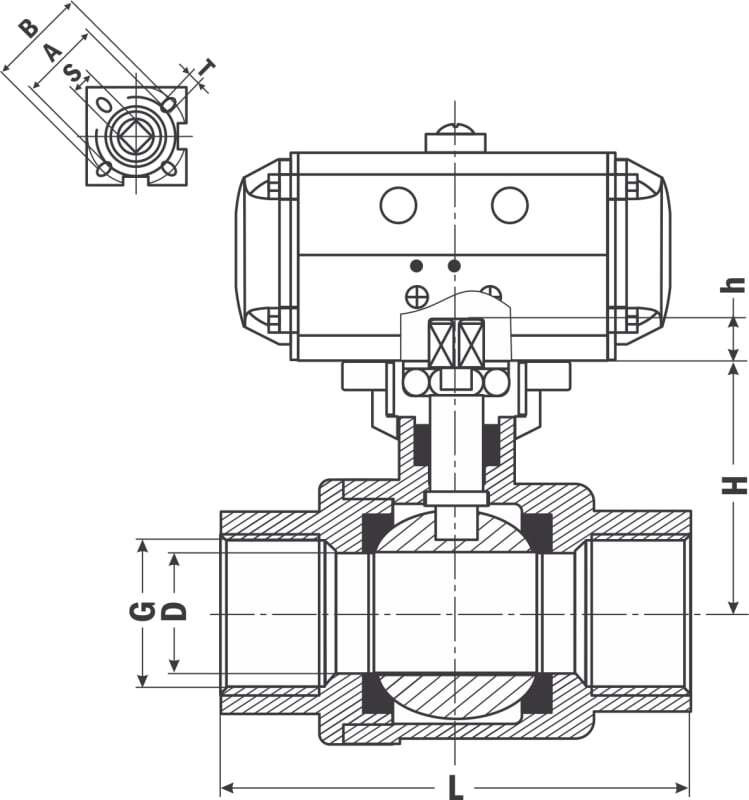

Габаритные размеры

Версия: 2014-10-13-КВА

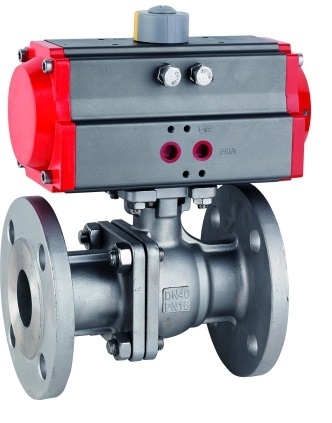

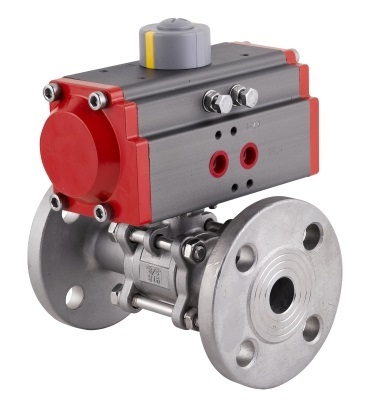

Кран шаровой фланцевый с пневмоприводом КПР-2Ф

  Кран шаровой фланцевый с пневмоприводом для управления потоком рабочей среды в трубопроводе

  •   -Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, природный газ, азотная кислота, уксус
  •   -Температура рабочей среды: −20...180°С (PTFE), −50...270°C (TFM)
  •   -Рабочее давление: 1...6,4 МПа (выбирается при заказе)
  •   -Диаметр условного прохода: 15...200 мм
  •   -Материал корпуса: нержавеющая сталь
  •   -Материал уплотнения: PTFE, TFM
  •   -Присоединение: фланцевое F½"...F8"
  • ПОДРОБНОЕ ОПИСАНИЕ
    Кран шаровой фланцевый с пневмоприводом КПР-2Ф предназначен для управления потоком рабочей среды в трубопроводе
    ОСОБЕННОСТИ:
    • Стандарт присоединения крана к приводу ISO5211

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    Параметр  Значение
    Рабочая среда Вода, горячая вода, воздух, инертные газы, масла, природный газ, азотная кислота, уксус
    Материал Корпуса: нержавеющая сталь
    Уплотнения: PTFE, TFM
    Температура рабочей среды −20...180°С (PTFE)
    −50...270°C (TFM)
    Рабочее давление 1; 1,6; 2,5; 4 или 6,4 МПа (выбирается при заказе)
    Диаметр условного прохода 15...200 мм
    Присоединение Фланцевое F½"...F8"
    Модель пневмопривода ППР

    МОДИФИКАЦИИ:

    Модель  Размеры  Модель привода
    Ду, мм G  D, мм D1, мм H, мм L, мм b, мм n-∅d, мм k, мм
    КПР-2Ф-15  15  ½"  89  35  100  105  10  4-15  60,5  ППР-032
    КПР-2Ф-20  20  ¾"  98  43  108  116  11  4-15  70  ППР-040
    КПР-2Ф-25  25  1"  108  51  110  127  12  4-15  79,5  ППР-052
    КПР-2Ф-32  32  1¼" 117  64  165  140  13  4-15  89  ППР-052
    КПР-2Ф-40  40  1½" 127  74  145  165  14,5  4-15  100  ППР-063
    КПР-2Ф-50  50  2"  152  92  165  178  16  4-19  120,5  ППР-063
    КПР-2Ф-65  65  2½" 178  105  200  190  17,5  4-19  139,5  ППР-083
    КПР-2Ф-80  80  3"  190  127  225  203  19  4-19  152,5  ППР-092
    КПР-2Ф-100 100  4" 229  155  265  229  24  8-19  192  ППР-105
    КПР-2Ф-125 125  5" 254  186  380  356  24  8-22  216  ППР-125
    КПР-2Ф-150 150  6" 279  216  470  394  25,4  8-22  241,3  ППР-140
    КПР-2Ф-200 200  8" 343  270  626  457  29  8-22  298,5  ППР-160

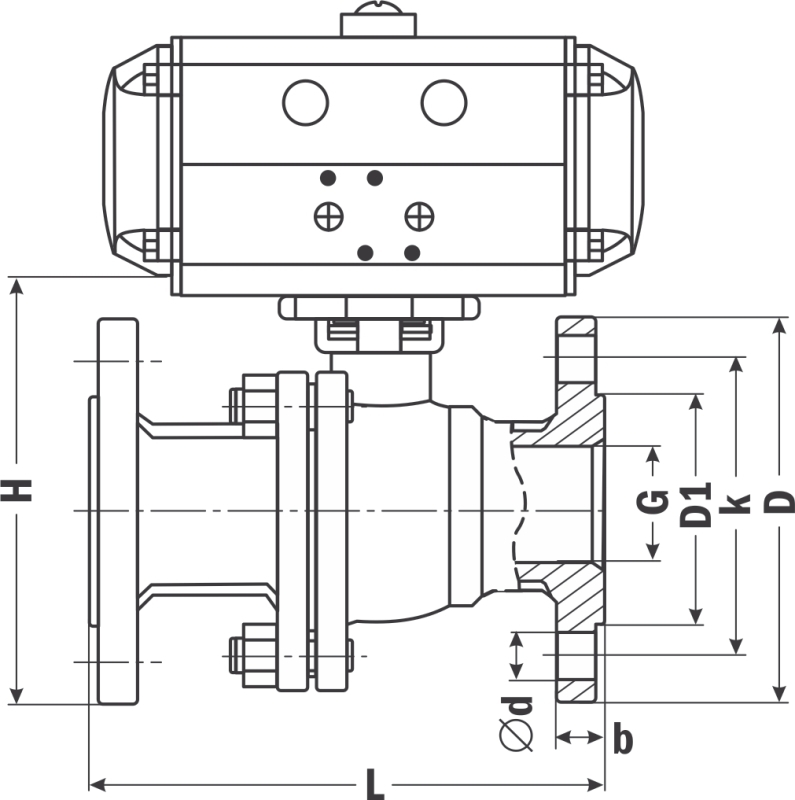

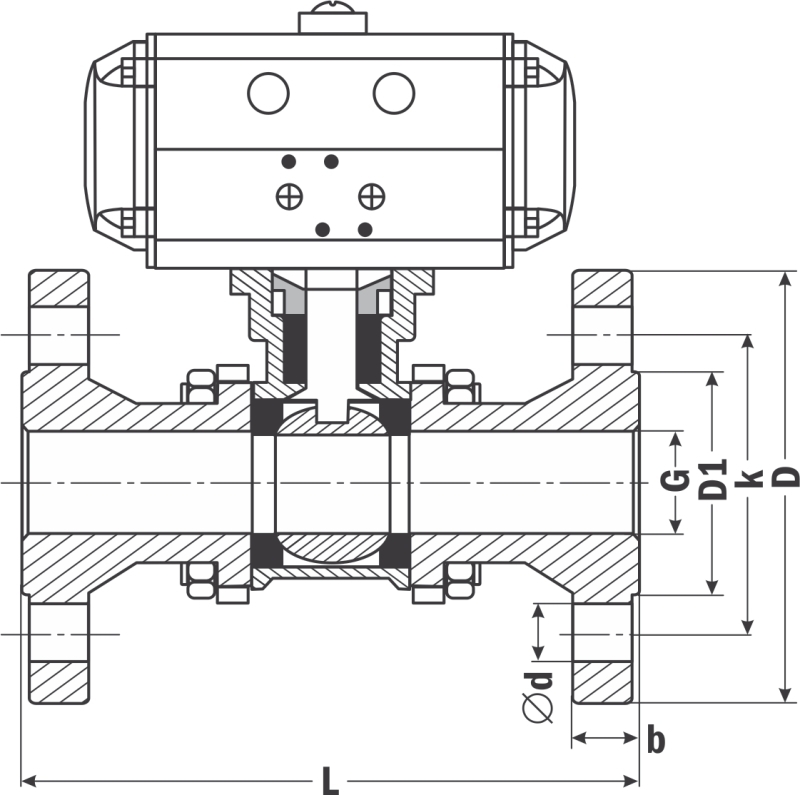

    Габаритные размеры

    Версия: 2014-10-14-КВА

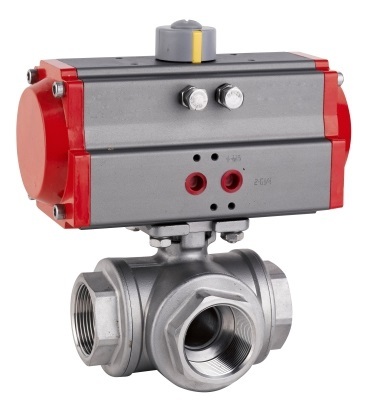

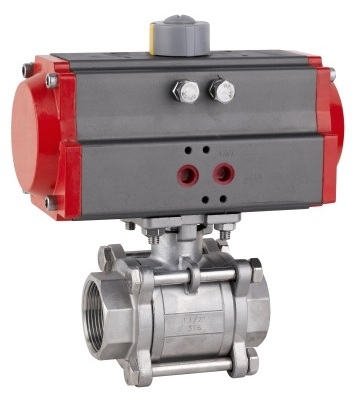

    Кран шаровой с пневмоприводом КПР-3

 Кран шаровой с пневмоприводом для управления потоком рабочей среды в трубопроводе

  •   -Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, агрессивные жидкости
  •   -Температура рабочей среды: −20...180°С (PTFE), −50...270°C (TFM)
  •   -Рабочее давление: 1...6,4 МПа (выбирается при заказе)
  •   -Диаметр условного прохода: 15...100 мм
  •   -Материал корпуса: нержавеющая сталь
  •   -Материал уплотнения: PTFE, TFM
  •   -Присоединение: резьбовое G½"...G4" или K½"...K4"
  • ПОДРОБНОЕ ОПИСАНИЕ
    Кран шаровой с пневмоприводом КПР-3 предназначен для управления потоком рабочей среды в трубопроводе
    ОСОБЕННОСТИ:
    • Стандарт присоединения крана к приводу ISO5211

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    Параметр  Значение
    Рабочая среда Вода, горячая вода, воздух, инертные газы, масла, агрессивные жидкости
    Материал Корпуса: нержавеющая сталь
    Уплотнения: PTFE, TFM
    Температура рабочей среды −20...180°С (PTFE)
    −50...270°C (TFM)
    Рабочее давление 1; 1,6; 2,5; 4 или 6,4 МПа (выбирается при заказе)
    Диаметр условного прохода 15...100 мм
    Присоединение Резьбовое G½"...G4" или K½"...K4"
    Модель пневмопривода ППР

    МОДИФИКАЦИИ:

    Модель  Размеры  Модель привода
    Ду (D), мм  G  H, мм  h, мм  L, мм  t, мм  A  B  S, мм
    КПР-3-15  15  ½"  38,8  5,5  70,6  5,7  F03  F04  9  ППР-032
    КПР-3-20  20  ¾"  46  11  77,2  5,6  F03  F04  9  ППР-040
    КПР-3-25  25  1"  55,6  9  86,7  6  F04  F05  11  ППР-052
    КПР-3-32  32  1¼"  60,7  11,6  105  6  F04  F05  11  ППР-052
    КПР-3-40  40  1½"  71,7  14,5  115  7  F05  F07  14  ППР-063
    КПР-3-50  50  2"  79  14  137  8  F05  F07  14  ППР-063
    КПР-3-65  65  2½"  106,5  21,3  188,5  9,5  F07  F10  17  ППР-083
    КПР-3-80  80  3"  119,5  18  206,5  10  F07  F10  17  ППР-092
    КПР-3-100 100  4" 125  22  266  10  F10 F12 22  ППР-105
    Габаритные размеры

    Версия: 2014-10-14-КВА

    Кран шаровой фланцевый с пневмоприводом КПР-3Ф

     Кран шаровой фланцевый с пневмоприводом для управления потоком рабочей среды в трубопроводе

    •   -Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, природный газ, азотная кислота, уксус
    •   -Температура рабочей среды: −20...180°С (PTFE), −50...270°C (TFM)
    •   -Рабочее давление: 1...6,4 МПа (выбирается при заказе)
    •   -Диаметр условного прохода: 15...100 мм
    •   -Материал корпуса: нержавеющая сталь
    •   -Материал уплотнения: PTFE, TFM
    •   -Присоединение: фланцевое F½"...F4"
    • ПОДРОБНОЕ ОПИСАНИЕ
      Кран шаровой фланцевый с пневмоприводом КПР-3Ф предназначен для управления потоком рабочей среды в трубопроводе
      ОСОБЕННОСТИ:
      • Стандарт присоединения крана к приводу ISO5211

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

      Параметр  Значение
      Рабочая среда Вода, горячая вода, воздух, инертные газы, масла, природный газ, азотная кислота, уксус
      Материал Корпуса: нержавеющая сталь
      Уплотнения: PTFE, TFM
      Температура рабочей среды −20...180°С (PTFE)
      −50...270°C (TFM)
      Рабочее давление 1; 1,6; 2,5; 4 или 6,4 МПа (выбирается при заказе)
      Диаметр условного прохода 15...100 мм
      Присоединение Фланцевое F½"...F4"
      Модель пневмопривода ППР

      МОДИФИКАЦИИ:

      Модель  Размеры  Модель
      привода
      Ду, мм  G  D, мм  D1, мм  PN  ANSI  b, мм  n-∅d, мм  k, мм
      L, мм
      КПР-3Ф-15  15  ½"  95  45  130  108  16  4-14  65  ППР-032
      КПР-3Ф-20 20  ¾"  105  58  150  117  18  4-14  75  ППР-040
      КПР-3Ф-25 25  1"  115  68  160  127  18  4-14  85  ППР-052
      КПР-3Ф-32 32  1¼"  140  78  180  140  18  4-18  100  ППР-052
      КПР-3Ф-40 40  1½"  150  88  200  165  18  4-18  110  ППР-063
      КПР-3Ф-50 50  2"  165  102  230  178  20  4-18  125  ППР-063
      КПР-3Ф-65 65  2½"  185  122  250/290  190  22  8-18  145  ППР-083
      КПР-3Ф-80 80  3"  200  138  280/310  203  24  8-18  160  ППР-092
      КПР-3Ф-100 100  4"  235  162  320/350  229  24  8-22  190  ППР-105
      Габаритные размеры

      Версия: 2014-10-14-КВА

      Кран шаровой трехходовой с пневмоприводом КПР-Т3

       Кран шаровой трехходовой с пневмоприводом для управления потоком рабочей среды в трубопроводе

      •   -Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, природный газ, азотная кислота, уксус
      •   -Температура рабочей среды: −20...180°С (PTFE), −50...270°C (TFM)
      •   -Рабочее давление: 1...6,4 МПа (выбирается при заказе)
      •   -Диаметр условного прохода: 15...50 мм
      •   -Материал корпуса: нержавеющая сталь
      •   -Материал уплотнения: PTFE, TFM
      •   -Присоединение: резьбовое G½"...G2" или K½"...K2"
      • ПОДРОБНОЕ ОПИСАНИЕ
        Кран шаровой трехходовой с пневмоприводом КПР-Т3 предназначен для управления потоком рабочей среды в трубопроводе
        ОСОБЕННОСТИ:
        • Стандарт присоединения крана к приводу ISO5211

        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

        Параметр  Значение
        Рабочая среда Вода, горячая вода, воздух, инертные газы, масла, природный газ, азотная кислота, уксус
        Материал Корпуса: нержавеющая сталь
        Уплотнения: PTFE, TFM
        Температура рабочей среды −20...180°С (PTFE)
        −50...270°C (TFM)
        Рабочее давление 1; 1,6; 2,5; 4 или 6,4 МПа (выбирается при заказе)
        Диаметр условного прохода 15...50 мм
        Присоединение Резьбовое G½"...G2" или K½"...K2"
        Модель пневмопривода ППР

        МОДИФИКАЦИИ:

        Модель  Размеры  Модель привода
        Ду (D), мм  G  A1, мм  H, мм  h, мм  L, мм  A  B  S, мм
        КПР-Т3-15  11  ½"  63,5  37  8,5  73,3  F03  F04  9  ППР-032
        КПР-Т3-20  15  ¾"  74  30  11,8  83,4  F03  F04  9  ППР-040
        КПР-Т3-25  18  1"  85,5  45  14,3  89,5  F04  F05  11  ППР-052
        КПР-Т3-32  25  1¼"  105  55  14,5  127  F04  F05  11  ППР-052
        КПР-Т3-40  32  1½"  126  68  17,5  137,3  F05  F07  14  ППР-063
        КПР-Т3-50  40  2"  137,8  72,7  18,8  154  F05  F07  14  ППР-063

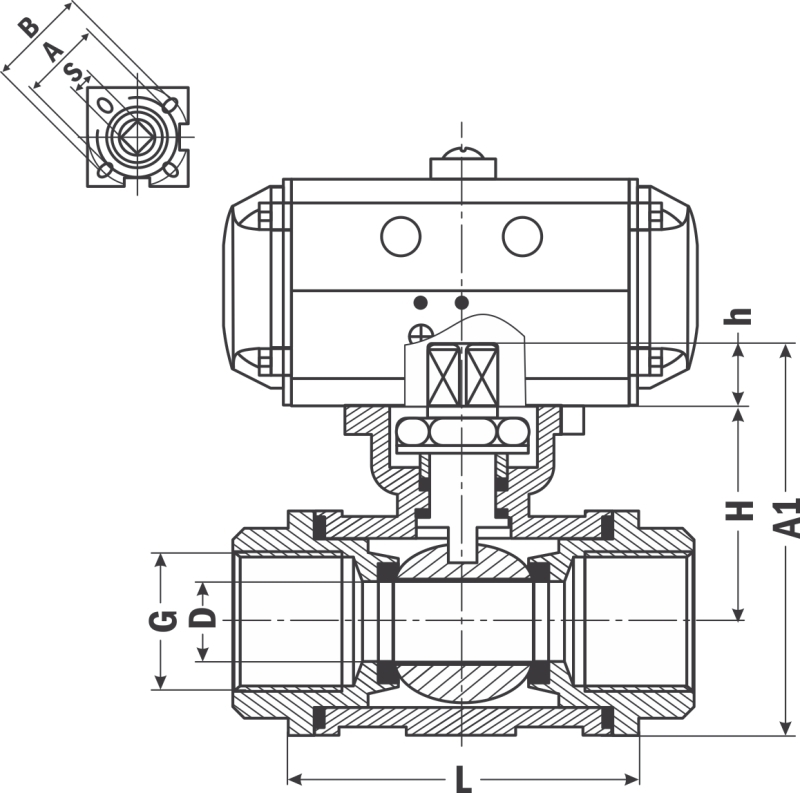

        Габаритные размеры

        Версия: 2014-10-14-КВА

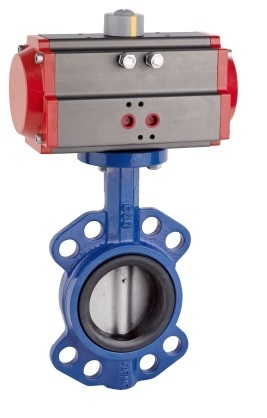

        Кран-«бабочка» с пневмоприводом КПР-Б7

          Кран-«бабочка» с пневмоприводом для управления потоком рабочей среды в трубопроводе

        •   -Рабочая среда: жидкие и газообразные среды, неагрессивные к материалам клапана
        •   -Температура рабочей среды: −23...150°C (VITON), −45...135°C (EPDM), −10...150°C (PTFE), −12...82°C (NBR)
        •   -Рабочее давление: 1,6 МПа
        •   -Диаметр условного прохода: 50...1000 мм
        •   -Материал корпуса: чугун, латунь, нержавеющая сталь
        •   -Материал уплотнения: VITON, EPDM, PTFE, NBR
        •   -Присоединение: «сэндвич»
        • ПОДРОБНОЕ ОПИСАНИЕ
          Кран-«бабочка» с пневмоприводом КПР-Б7 предназначен для управления потоком рабочей среды в трубопроводе
          ОСОБЕННОСТИ:
          • Стандарт присоединения крана к приводу ISO5211

          ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

          Параметр  Значение
          Рабочая среда Жидкие и газообразные среды, неагрессивные к материалам клапана
          Материал Корпуса: чугун, латунь, нержавеющая сталь
          Диска: чугун, латунь, нержавеющая сталь
          Уплотнения: VITON, EPDM, PTFE, NBR
          Температура рабочей среды −23...+150°C (VITON)
          −45...+135°C (EPDM)
          −10...+150°C (PTFE)
          −12...+82°C (NBR)
          Рабочее давление 1,6 МПа
          Диаметр условного прохода 50...1000 мм
          Присоединение «Сэндвич»
          Модель пневмопривода ППР

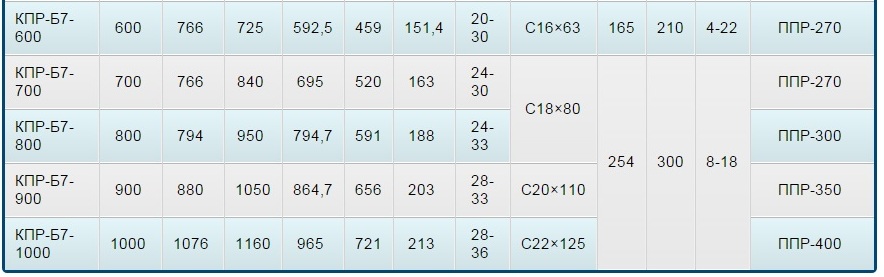

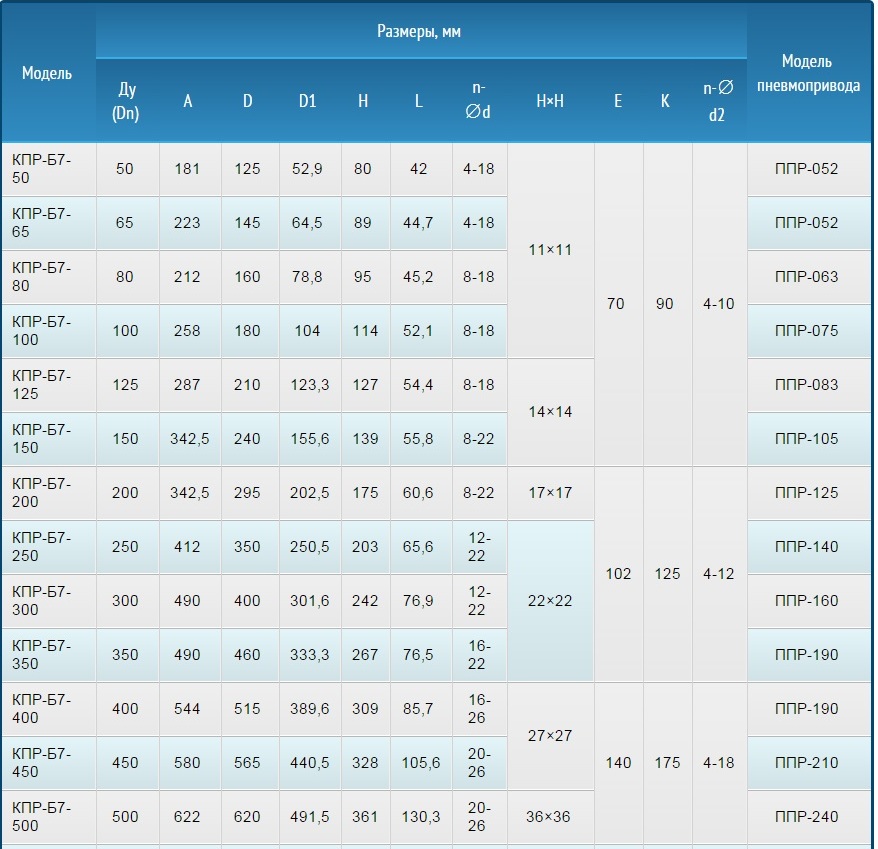

          МОДИФИКАЦИИ:

          Версия: 2014-10-14-КВА

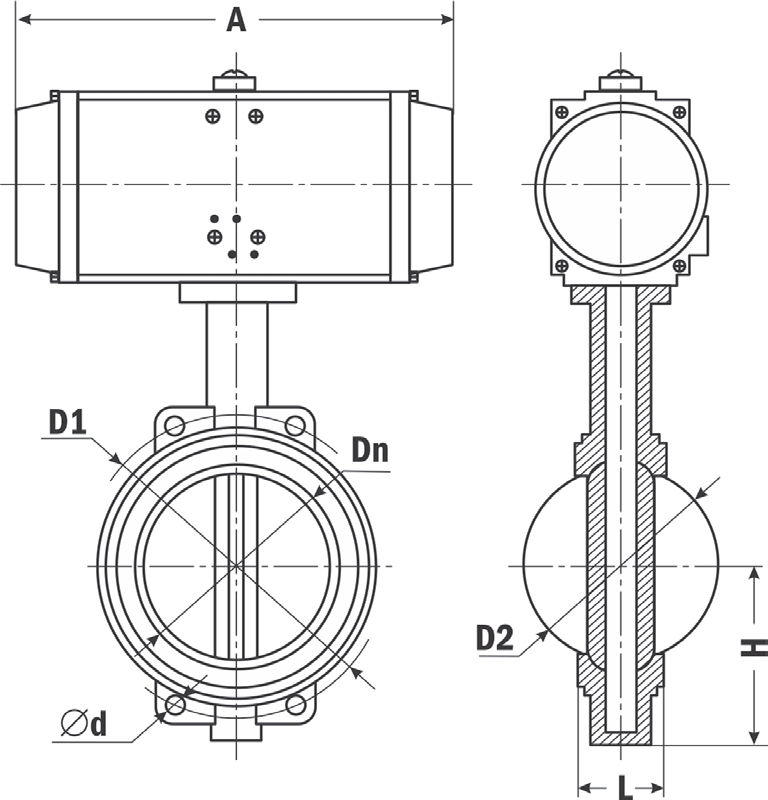

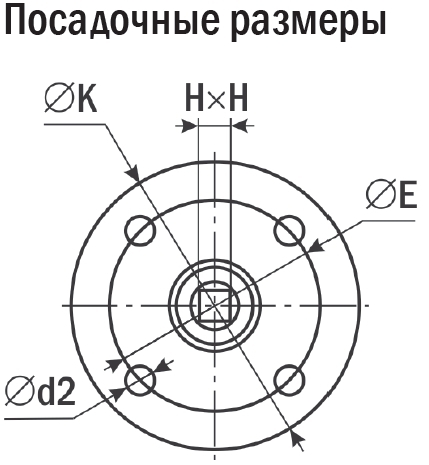

          Габаритные размеры

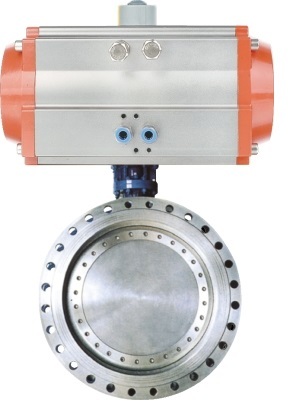

          Кран-«бабочка» с пневмоприводом КПР-БФ7

            Кран-«бабочка» с пневмоприводом для управления потоком рабочей среды в трубопроводе

          •   -Рабочая среда: жидкие и газообразные среды, неагрессивные к материалам клапана
          •   -Температура рабочей среды: −23...150°C (VITON), −45...135°C (EPDM), −10...150°C (PTFE), −12...82°C (NBR)
          •   -Рабочее давление: 1,6 МПа
          •   -Диаметр условного прохода: 50...1000 мм
          •   -Материал корпуса: чугун, латунь, нержавеющая сталь
          •   -Материал уплотнения: VITON, EPDM, PTFE, NBR
          •   -Присоединение: фланцевое
          • ПОДРОБНОЕ ОПИСАНИЕ
            Кран-«бабочка» с пневмоприводом КПР-БФ7 предназначен для управления потоком рабочей среды в трубопроводе
            ОСОБЕННОСТИ:
            • Стандарт присоединения крана к приводу ISO5211

            ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

            Параметр  Значение
            Рабочая среда Жидкие и газообразные среды, неагрессивные к материалам клапана
            Материал Корпуса: чугун, латунь, нержавеющая сталь
            Диска: чугун, латунь, нержавеющая сталь
            Уплотнения: VITON, EPDM, PTFE, NBR
            Температура рабочей среды −23...+150°C (VITON)
            −45...+135°C (EPDM)
            −10...+150°C (PTFE)
            −12...+82°C (NBR)
            Рабочее давление 1,6 МПа
            Диаметр условного прохода 50...1000 мм
            Присоединение Фланцевое
            Модель пневмопривода ППР

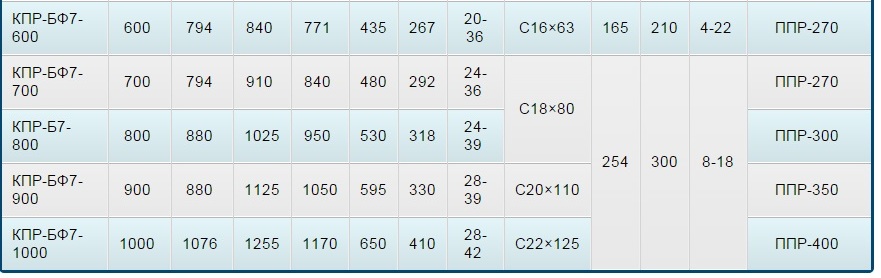

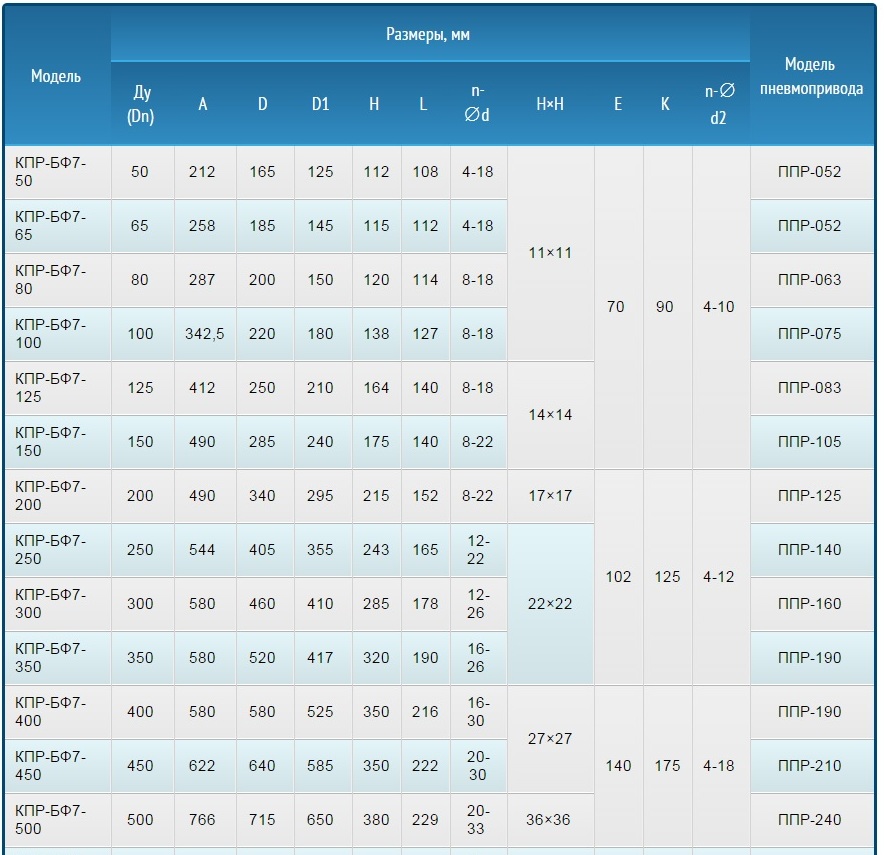

            МОДИФИКАЦИИ:

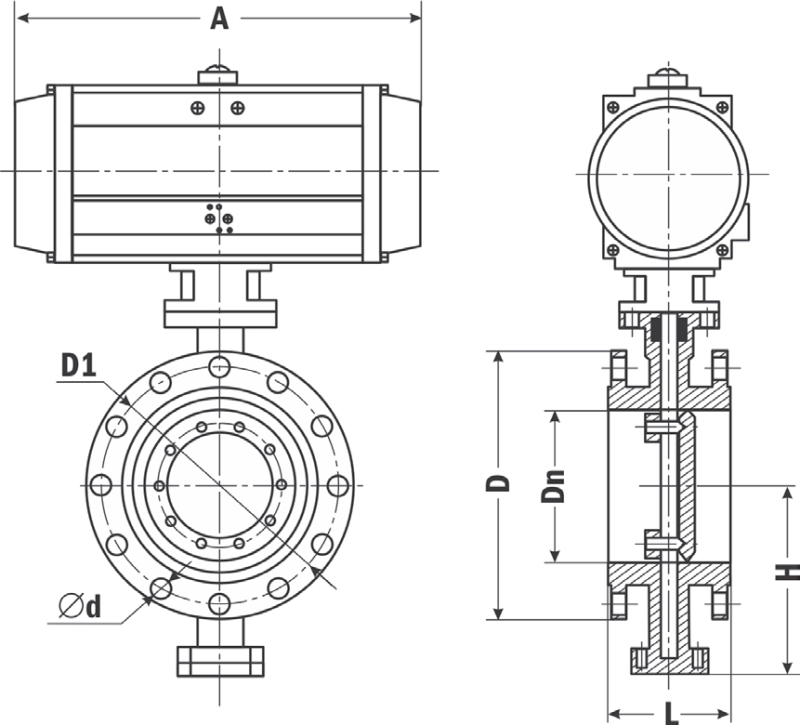

            Габаритные размеры

            Версия: 2014-10-14-КВА

            Позиционный электропневматический регулятор ПЭР-1000Р

              Прибор для преобразования сигнала 4…20 мА в пневматический сигнал управления приводом клапана

            •   -Управляющий сигнал: 4...20 мА
            •   -Входное сопротивление: 250 ± 15 Ом
            •   -Давление воздуха питания: 0,14...0,7 МПа
            •   -Угол полного поворота: 90°
            •   -Присоединение: ¼" (воздуховоды), ⅛" (манометр)
            •   -Взрывозащита: ExiaIIBT6
            •   -Защита: IP66
            • ПОДРОБНОЕ ОПИСАНИЕ
              Позиционный электропневматический регулятор ПЭР-1000Р предназначен для преобразования сигнала 4…20 мА в пневматический сигнал управления приводом клапана
              ОСОБЕННОСТИ:
              • ПЭР1-1000Р управляет приводами одностороннего действия
              • ПЭР2-1000Р управляет приводами двустороннего действия

              ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

              Параметр Значение
              ПЭР1-1000Р  ПЭР2-1000Р
              Управляющий сигнал  4...20 мА
              Входное сопротивление  250 ± 15 Ом
              Давление воздуха питания  0,14...0,7 МПа
              Угол полного поворота  90°
              Присоединение воздуховодов (вход, выходы)  ¼"
              Присоединение манометра  ⅛"
              Кабельный ввод  ½"
              Коэффициент нелинейных искажений  ±1%  ±2%
              Гистерезис  ±1%
              Потребление воздуха  3 л/мин (при 0,14 МПа)
              Пропускная способность  80 л/мин (при 0,14 МПа)
              Взрывозащита ExiaIIBT6
              Степень защиты  IP66
              Температура эксплуатации  −20...+70°C
              Материал корпуса  Алюминий
              Габаритные размеры  224,3×167×117,5 мм
              Вес  2,8 кг
              Габаритные размеры

              Версия: 2014-10-15-КВА

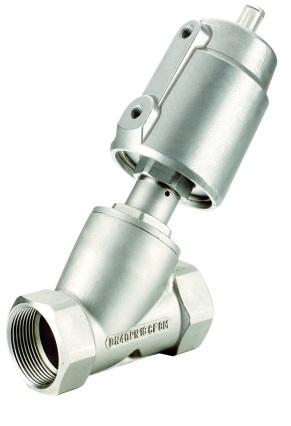

              Клапан одностороннего действия (нормально закрытый) УПК22-1

                Клапан одностороннего действия (нормально закрытый) для управления потоком рабочей среды в трубопроводе

              •   -Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты, слабые щелочи, спирт
              •   -Максимальная вязкость рабочей среды: 600 мм²/с
              •   -Температура рабочей среды: −10...180°С
              •   -Рабочее давление: 0...1,6 МПа
              •   -Диаметр условного прохода: 15...65 мм
              •   -Материал корпуса: нержавеющая сталь
              • -Материал привода: нержавеющая сталь, алюминий, пластик
              • -Материал уплотнения: PTFE/FKM
              • -Монтажное положение: универсальное
              • -Присоединение воздуховодов: резьбовое G⅛"...G¼"
              • ПОДРОБНОЕ ОПИСАНИЕ
                Клапан одностороннего действия (нормально закрытый) УПК22-1 для управления потоком рабочей среды в трубопроводе
                ОСОБЕННОСТИ:
                • Индикатор состояния клапана
                • Высокая пропускная способность
                • Отсутствие гидроударов
                • Бесшумная работа

                ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

                Параметр  Значение
                Рабочая среда Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты, слабые щелочи, спирт
                Максимальная вязкость рабочей среды  600 мм²/с
                Материал Корпуса клапана: нержавеющая сталь
                Корпуса привода: нержавеющая сталь, алюминий, пластик
                Уплотнения: PTFE/FKM
                Температура рабочей среды клапана −10...180°C
                Рабочее давление среды 0...1,6 МПа
                Диаметр условного прохода 15...65 мм
                Присоединение Резьбовое G⅜"...G2½"
                Управляющая среда  Воздух, нейтральные газы
                Управляющее давление  0,3...1 МПа
                Присоединение воздуховодов  Резьбовое G⅛"...G¼"
                Температура эксплуатации  −10...60°C

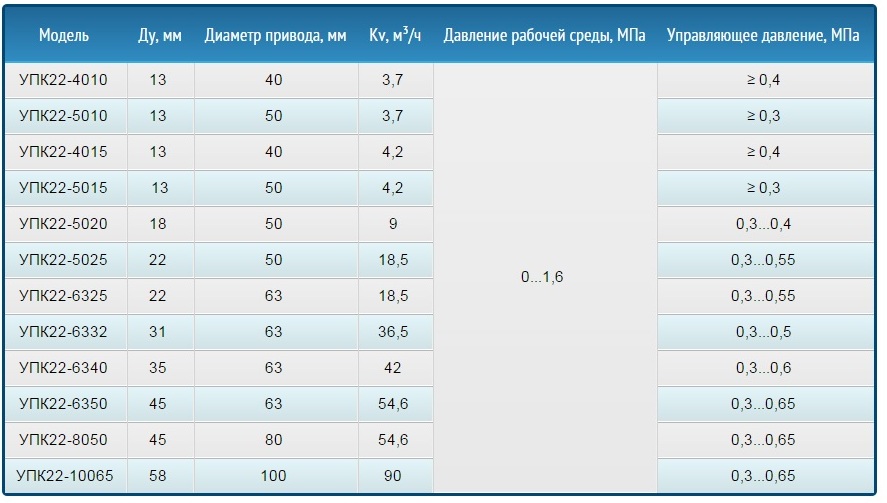

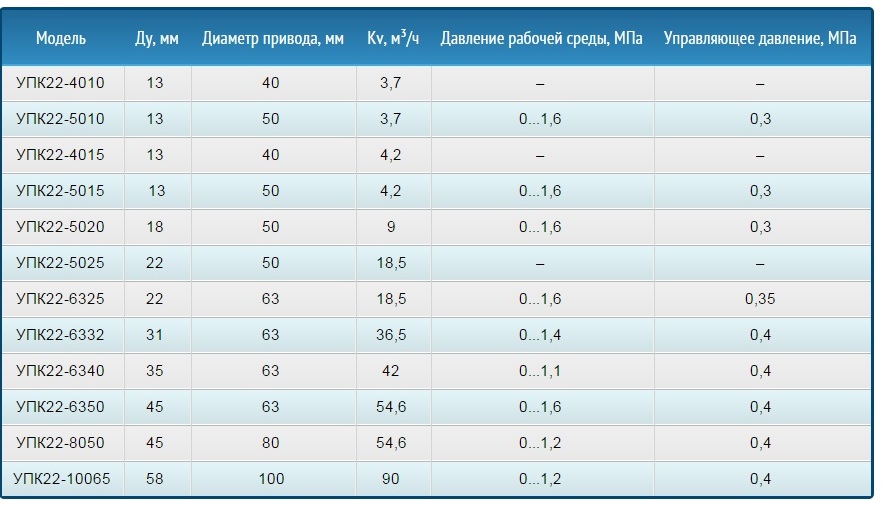

                МОДИФИКАЦИИ:

                Габаритные размеры
                Модель  Диаметр привода, мм  G1  G2  A, мм  B, мм  D, мм  H, мм  L, мм
                УПК22-4010  40  G⅜  G⅛"  127,5  50 27 136 68,5
                УПК22-5010  50  G⅜  G⅛"  140  60,5 27 150 68,5
                УПК22-4015  40  G½"  G⅛"  127,5  50 27 136 68,5
                УПК22-5015  50  G½"  G⅛"  14 60,5 27 150 68,5
                УПК22-5020  50  G¾"  G⅛"  143  60,5 32 155 75
                УПК22-5025  50  G1  G⅛"  163,5  60,5 39 176 90
                УПК22-6325  63  G1  G⅛"  174,5  77 39 189,5 90
                УПК22-6332  63  G1¼"  G⅛"  190,5  77 50 207,5 117
                УПК22-6340  63  G1¼"  G⅛"  190,5 77  50 207,5 117
                УПК22-6350  63  G2"  G¼"  219,5  77 70 232,5 145
                УПК22-8050  80  G2"  G¼"  233  98 70 253 145
                УПК22-10065  100  G2½"  G¼"  270  116 85 290,5 170

                Версия: 2014-10-15-КВА

                Клапан двустороннего действия УПК22-2

                  Клапан двустороннего действия для управления потоком рабочей среды в трубопроводе

                •  -Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты, слабые щелочи, спирт
                •  -Максимальная вязкость рабочей среды: 600 мм²/с
                •  -Температура рабочей среды клапана: −10...180°С
                •  -Рабочее давление: 0...1,6 МПа
                •  -Диаметр условного прохода: 15...65 мм
                •  -Материал корпуса: нержавеющая сталь
                •  -Материал привода: нержавеющая сталь, алюминий, пластик
                •  -Материал уплотнения: PTFE/FKM
                •  -Монтажное положение: универсальное
                • -Присоединение воздуховодов: резьбовое G⅛"...G¼"
                • -Присоединение: резьбовое G⅜"...G2½"
                • ПОДРОБНОЕ ОПИСАНИЕ
                  Клапан двустороннего действия УПК22-2 для управления потоком рабочей среды в трубопроводеОСОБЕННОСТИ:
                  • Индикатор состояния клапана
                  • Высокая пропускная способность
                  • Отсутствие гидроударов
                  • Бесшумная работа

                  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

                  Параметр  Значение
                  Рабочая среда Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты, слабые щелочи, спирт
                  Максимальная вязкость рабочей среды  600 мм²/с
                  Материал Корпуса клапана: нержавеющая сталь
                  Корпуса привода: нержавеющая сталь, алюминий, пластик
                  Уплотнения: PTFE/FKM
                  Температура рабочей среды клапана −10...180°C
                  Рабочее давление среды 0...1,6 МПа
                  Диаметр условного прохода 15...65 мм
                  Присоединение Резьбовое G⅜"...G2½"
                  Управляющая среда  Воздух, нейтральные газы
                  Управляющее давление  0,3...1 МПа
                  Присоединение воздуховодов  Резьбовое G⅛"...G¼"
                  Температура эксплуатации  −10...60°C

                  МОДИФИКАЦИИ:

                  Габаритные размеры
                  Модель  Диаметр привода, мм  G1  G2  A, мм  B, мм  D, мм  H, мм  L, мм
                  УПК22-4010  40  G⅜  G⅛"  127,5  50 27 136 68,5
                  УПК22-5010  50  G⅜  G⅛"  140  60,5 27 150 68,5
                  УПК22-4015  40  G½"  G⅛"  127,5  50 27 136 68,5
                  УПК22-5015  50  G½"  G⅛"  14 60,5 27 150 68,5
                  УПК22-5020  50  G¾"  G⅛"  143  60,5 32 155 75
                  УПК22-5025  50  G1  G⅛"  163,5  60,5 39 176 90
                  УПК22-6325  63  G1  G⅛"  174,5  77 39 189,5 90
                  УПК22-6332  63  G1¼"  G⅛"  190,5  77 50 207,5 117
                  УПК22-6340  63  G1¼"  G⅛"  190,5 77  50 207,5 117
                  УПК22-6350  63  G2"  G¼"  219,5  77 70 232,5 145
                  УПК22-8050  80  G2"  G¼"  233  98 70 253 145
                  УПК22-10065  100  G2½"  G¼"  270  116 85 290,5 170

                  Версия: 2014-10-15-КВА

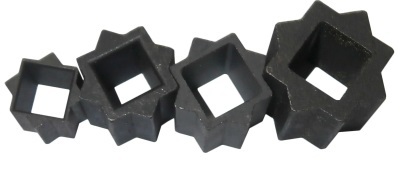

                  Переходники для пневмоклапанов

                   ПОДРОБНОЕ ОПИСАНИЕ

                  Переходники для пневмоклапанов для увеличения посадочного размера кранов для подсоединения их к пневмоприводам
                  Габаритные размеры
                  Модель  Размеры, мм
                  S  N
                  ПП-9/11  9  11
                  ПП-9/14  9  14
                  ПП-11/14  11  14
                  ПП-11/17  11  17
                  ПП-14/17  14  17
                  ПП-14/22  14  22
                  ПП-17/22  17  22
                  ПП-17/27  17  27
                  ПП-22/27  22  27
                  ПП-22/36  22  36
                  ПП-27/36  27  36
                  ПП-36/46  36  46

                  Версия: 2014-10-13-КВА
