Подготовка воздуха

Важным фактором для пневматических систем является качество поступающего в них сжатого воздуха. В нем могут содержаться загрязнения и частицы влаги, которые, попадая в пневмосистему, приводят к ускорению износа ее составляющих. Для предотвращения поломок и неисправностей в таких системах необходимо использование устройств, обеспечивающих должное качество поступающего в пневматическую систему воздуха.

Блоки подготовки воздуха делятся на несколько типов: - фильтры-влагоотделители; - маслораспылители;- регуляторы давления.

Фильтры-влагоотделители служат для удаления из сжатого воздуха загрязняющих его частиц, капельной влаги и конденсата. Твердые частицы удаляютcя с помощью фильтрующего элемента из металлокерамики, в котором поток воздуха движется по спирали. При этом частицы загрязнений и влаги под действием сил инерции выводятся из потока и отводятся в резервуар, откуда удаляются конденсатоотводчиком. Этот способ очищения воздушного потока называется инерционным центробежным. Предлагаемые в данном каталоге фильтры улавливают 80–90% жидкостей и обеспечивают тонкость очистки воздуха до 25 мкм.

В современных пневмосистемах рекомендуется избегать подвода смазочных материалов в воздушном потоке, чтобы уменьшить выброс смазки в атмосферу. Однако, если ранее в системе уже использовались маслораспылительные устройства, а также, если подвод смазки необходим по техническим причинам, без маслораспылителей не обойтись. Предлагаемые здесь раслораспылители относятся к распылителям эжекторного типа. Они обеспечивают поступление масла к элементам пневматической системы в виде масляного тумана.

Для защиты пневматических систем от колебаний давления используются регуляторы давления. Они обеспечивают поддержание заданного уровня выходного давления при колебаниях входного давления и расхода сжатого воздуха.

В данном каталоге предлагаются также блоки подготовки воздуха в сборе. Они представляют собой комплект из нескольких элементов, которые надежно соединены между собой и снабжены крепежной консолью для удобства монтажа.

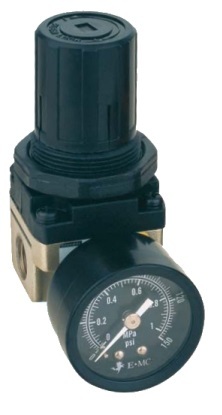

Регулятор давления ER

Прибор для поддержания давления на заданном уровне в пневматических системах

  •       -Рабочая среда: очищенный
  •       -Рабочее давление: 0...1 МПа
  •       -Максимальное давление: 1,5 МПа
  •       -Диапазон регулировки: 0,05...0,85 МПа
  •       -Присоединение: М5, G⅛"...G1"
  •                           -Присоединение манометра: G1∕16"...G¼"
  •                           -Расход воздуха: 100...8000 л/мин
  •                           -Рабочая температура: 5...60°С
  • ПОДРОБНОЕ ОПИСАНИЕ
    Регулятор давления ER предназначен для поддержания давления на заданном уровне в пневматических системах

    ОСОБЕННОСТИ:

    • Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
    • Сброс избыточного давления из вторичной магистрали через мембрану
    • Рукоятка легко фиксируется в нужном положении путем нажатия
    • Материал корпуса: алюминиевый сплав

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    Параметр Значение
    Рабочая среда  Очищенный воздух
    Рабочее давление  0...1 МПа
    Максимальное давление  1,5 МПа
    Диапазон регулировки  0,05...0,85 МПа
    Присоединение  М5, G⅛"...G1"
    Присоединение манометра  G1∕16"...G¼"
    Расход воздуха  100...8000 л/мин
    Рабочая температура 5...60°С

    МОДИФИКАЦИИ:

    Модель  Расход воздуха, л/мин Присоединение Присоединение манометра Вес, кг
    ER1000-M5  110  M5 G1∕16"  0,08
    ER2000-01 550  G⅛"  G⅛"  0,27
    ER2000-02  550  G¼" G⅛"  0,27
    ER2500-02 2000  G¼" G⅛" 0,27
    ER2500-03 2000  G⅜" G⅛" 0,27
    ER3000-02  2500  G¼" G⅛"  0,41
    ER3000-03  2500  G⅜" G⅛"  0,41
    ER4000-03 6000  G⅜" G¼"  0,84
    ER4000-04  6000  G½" G¼"  0,84
    ER4000-06  6000  G¾" G¼"  0,94
    ER5000-06  8000  G¾" G¼"  1,19
    ER5000-10  8000  G1" G¼"  1,19

    Габаритные размеры
    Модель  Размеры, мм
    A  B  C  D  E  F  G  H  J  K  L  M  N*
    ER1000 25  61,5  11  25  26  25  28  30  4,5  6,5  40  2  20,5
    ER2000 40  95  17  40  56,8  30  34  44  5,4  15,4  55  2,3  33,5
    ER2500 53  102,5  25  48  60,8  30  34  44  5,4  15,4  55  2,3  33,5
    ER3000 53  127,5  35  53  60,8  39  40  46  6,5  8  53  2,3  42,5
    ER4000 70  149,5  37,5  70  65,5  49,2  54  54  8,5  10,5  70  2,3  52,5
    ER4000-06 75  154  40,5  70  69,5  49,2  54  55,5  8,5  10,5  70  2,3  52,5
    ER5000 90  168  48  90  75,5  49,2  54  62  8,5  10,5  70  2,3  52,5

    * N – диаметр отверстия в крепежной панели



    Версия: 2014-10-07-КВА

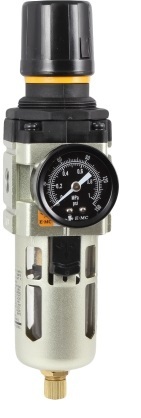

    Фильтр-влагоотделитель с регулятором давления EW

    Прибор для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания давления на заданном уровне в пневматических системах

    •  -Рабочая среда: сжатый воздух
    •  -Рабочее давление: 0...1 МПа
    •  -Максимальное давление: 1,5 МПа
    •  -Диапазон регулировки: 0,05...0,85 МПа
    •  -Тонкость очистки: 25 мкм
    •  -Присоединение: М5, G⅛"...G1"
    •  -Присоединение манометра: G1∕16"...G¼"
    •  -Расход воздуха: 110...7000 л/мин
    •  -Рабочая температура: 5...60°С
    • ПОДРОБНОЕ ОПИСАНИЕ
      Фильтр-влагоотделитель с регулятором давления EW предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания давления на заданном уровне в пневматических системах

      ОСОБЕННОСТИ:

      • Регулятор давления и фильтр-влагоотделитель в одном корпусе
      • Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
      • Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
      • Рукоятка легко фиксируется в нужном положении путем нажатия
      • Фильтрующий элемент легко заменяется, изготовлен из пластика
      • Материал корпуса: алюминиевый сплав
      • Материал прозрачного стакана: поликарбонат (в моделях начиная с EW3000 стакан защищен металлическим кожухом)

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

      Параметр Значение
      Рабочая среда  Сжатый воздух
      Рабочее давление  0...1 МПа
      Максимальное давление  1,5 МПа
      Диапазон регулировки  0,05...0,85 МПа
      Тонкость очистки  25 мкм
      Присоединение  М5, G⅛"...G1"
      Присоединение манометра  G1∕16"...G¼"
      Расход воздуха  110...7000 л/мин
      Рабочая температура 5...60°С

      МОДИФИКАЦИИ:

      Модель  Расход воздуха, л/мин Присоединение Присоединение манометра Вес, кг
      EW1000-M5  110  M5 G1∕16"  0,09
      EW2000-01 750  G⅛"  G⅛"  0,36
      EW2000-02  750  G¼" G⅛"  0,36
      EW3000-02  1500  G¼" G⅛"  0,56
      EW3000-03  1500  G⅜" G⅛"  0,56
      EW4000-03 4000  G⅜" G¼"  1,15
      EW4000-04  4000  G½" G¼"  1,15
      EW4000-06  6000  G¾" G¼"  1,21
      EW5000-06  7000  G¾" G¼"  1,7
      EW5000-10  7000  G1" G¼"  1,7
      Габаритные размеры

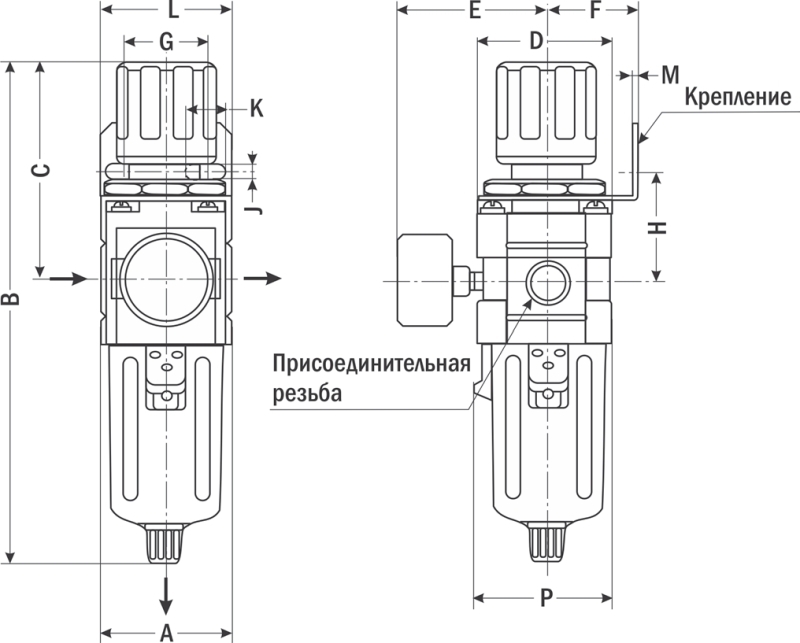

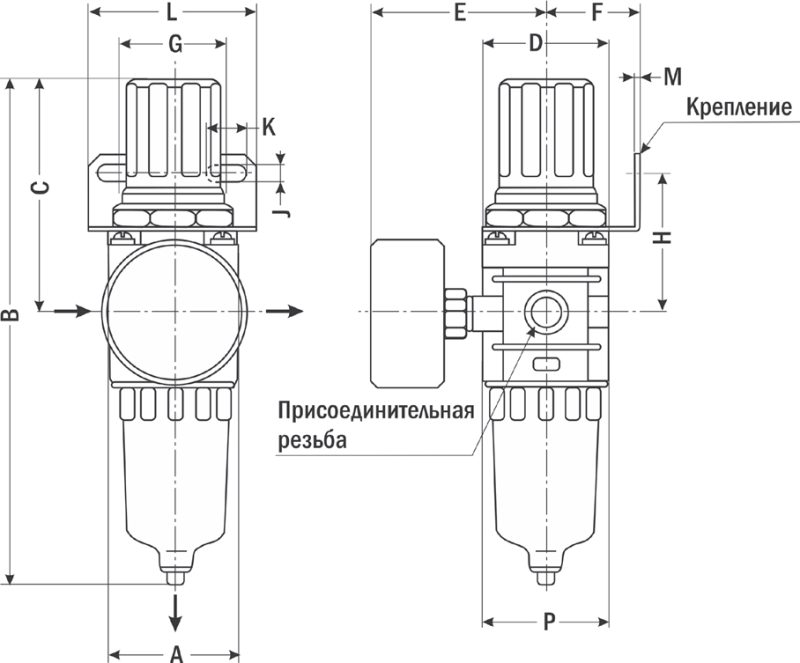

      EW1000, EW2000
      EW3000, EW4000, EW5000
      Модель  Размеры, мм
      A  B  C  D  E  F  G  H  J  K  L  M  N*  P
      EW1000 25  109,5  50,5  25  26  25  28  30  4,5  6,5  40  2  20,5  28
      EW2000 40  164,5  78  40  56,8  30  34  43,5  5,4  15,4  55  2,3  33,5  40
      EW3000 53  211  92,5  53  60,8  39  40  46  6,5  8  53  2,3  42,5  56
      EW4000 70  262  112  70  70,5  49,2  54  53,5  8,5  10,5  70  2,3  52,5  73
      EW4000-06 75  267  114  70  70,5  49,2  54  55,5  8,5  10,5  70  2,3  52,5  73
      EW5000 90  338  116  90  75,5  49,2  54  62  8,5  10,5  70  2,3  52,5  90

      * N – диаметр отверстия в крепежной панели



      Версия: 2014-10-06-КВА

      Блок подготовки сжатого воздуха вертикальной компоновки EC

      Прибор для подготовки сжатого воздуха в пневмоприводах различного назначения

      •  -Рабочая среда: сжатый воздух
      •  -Рабочее давление: 0...1 МПа
      •  -Максимальное давление: 1,5 МПа
      •  -Тонкость очистки: 25 мкм
      •  -Присоединение: G¼"...G1"
      •  -Расход воздуха: 500...4000 л/мин
      •  -Рабочая температура: 5...60°С
      • ПОДРОБНОЕ ОПИСАНИЕ
      • Блок подготовки сжатого воздуха вертикальной компоновки EC предназначен подготовки сжатого воздуха в пневмоприводах различного назначения:
        очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы

        ОСОБЕННОСТИ:

        • Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
        • Модули можно легко менять и дополнять
        • Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
        • Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
        • Корпус изготовлен из алюминиевого сплава
        • Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
        • Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
        • Фильтрующий элемент изготовлен из пластика, легко заменяется
        • Смазка осуществляется масляным туманом
        • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
        Параметр Значение
        Рабочая среда  Сжатый воздух
        Рабочее давление  0...1 МПа
        Максимальное давление  1,5 МПа
        Тонкость очистки  25 мкм
        Присоединение  G¼"...G1"
        Расход воздуха  500...4000 л/мин
        Рабочая температура 5...60°С

        МОДИФИКАЦИИ:

        Модель  Расход воздуха, л/мин Присоединение Габаритные размеры, мм  Вес, кг
        EC2010-02  500  G¼" 90×164,5×86,8  0,66
        EC3010-02  1700  G¼" 117×211×101,8  0,98
        EC3010-03  1700  G⅜" 117×211×101,8  0,98
        EC4010-03 3000  G⅜" 154×262×120,5  1,93
        EC4010-04  3000  G½" 154×262×120,5  1,93
        EC4010-06  3000  G¾" 164×267×120,5  1,99
        EC5010-06  4000  G¾" 195×338×145,3  3,02
        EC5010-10  4000  G1" 195×338×145,3  3,02
        Габаритные размеры
        EC1010, EC2010
        EC3010, EC4010, EC5010
        Размер, мм  EC1010 EC2010 EC3010 EC4010 EC4010-06 EC5010
        A  58  90  117  154  164  195
        B  109,5  164,5  211  262  267  338
        C  50,5  78  92,5  112  114  116
        D  25  40  53  70  70  90
        E  26  56,8  60,8  70,5  70,5  75,5
        F  25  30  41  50  50  69,8
        G  29  45  58,5  77  82  97,5
        H  20  24  35  40  40  50
        J  4,5  5,5  7  9  9  12
        K  7,5  8,5  11  13  13  16
        L  5  5  7  7  7  10,5
        M  17,5  22  34,2  42,2  46,2  55,2
        N  16  23  26  33  36  40
        P  38,5  50  70,5  88  88  115

        Версия: 2014-10-07-КВА

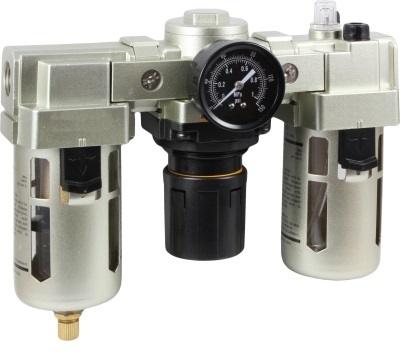

        Блок подготовки сжатого воздуха горизонтальной компоновки серии ECХХОО

          Прибор для подготовки сжатого воздуха в пневмоприводах различного назначения

        •  -Рабочая среда: сжатый воздух
        •  -Рабочее давление: 0...1 МПа
        •  -Максимальное давление: 1,5 МПа
        •  -Тонкость очистки: 25 мкм
        •  -Присоединение: G¼"...G1"
        •  -Расход воздуха: 500...5000 л/мин
        •  -Рабочая температура: 5...60°С
        • ПОДРОБНОЕ ОПИСАНИЕ
          Блок подготовки сжатого воздуха горизонтальной компоновки серии EC предназначен подготовки сжатого воздуха в пневмоприводах различного назначения:
          очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы

          ОСОБЕННОСТИ:

          • Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
          • Модули можно легко менять и дополнять
          • Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
          • Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
          • Корпус изготовлен из алюминиевого сплава
          • Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
          • Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
          • Фильтрующий элемент изготовлен из пластика, легко заменяется
          • Смазка осуществляется масляным туманом
          • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
          Параметр Значение
          Рабочая среда  Сжатый воздух
          Рабочее давление  0...1 МПа
          Максимальное давление  1,5 МПа
          Тонкость очистки  25 мкм
          Присоединение  G¼"...G1"
          Расход воздуха  500...5000 л/мин
          Рабочая температура 5...60°С

          МОДИФИКАЦИИ:

          Модель  Расход воздуха, л/мин Присоединение Габаритные размеры, мм  Вес, кг
          EC2000-02  500  G¼" 140×125×86,8  0,74
          EC3000-02  2000  G¼" 181×156,5×101,8  1,18
          EC3000-03  2000  G⅜" 181×156,5×101,8  1,18
          EC4000-03 4000  G⅜" 238×191,5×115,5  2,14
          EC4000-04  4000  G½" 238×191,5×115,5  2,14
          EC4000-06  4500  G¾" 253×193×119,5  2,47
          EC5000-06  5000  G¾" 300×271,5×145,3  3,82
          EC5000-10  5000  G1" 300×271,5×145,3  3,82
          Габаритные размеры
          EC1000, EC2000
          EC3000, EC4000, EC5000
          Размер, мм  EC1000 EC2000 EC3000 EC4000 EC4000-06 EC5000
          A  91  140  181  238  253  300
          B  84,5  125  156,5  191,5  193  271,5
          C  25,5  38  38  41  40,5  48
          D  25  40  53  70  70  90
          E  26  56,8  60,8  65,5  69,5  75,5
          F  25  30  41  50  50  69,8
          G  33  50  64  84  89  105
          H  20  24  35  40  40  50
          J  4,5  5,5  7  9  9  12
          K  7,5  8,5  11  13  13  16
          L  5  5  7  7  7  10,5
          M  17,5  22  34,2  42,2  46,2  55,2
          N  16  23  26  33  36  40
          P  38,5  50  70,5  88  88  115

          Версия: 2014-10-07-КВА

          Фильтр-влагоотделитель EF

            Прибор для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата

          •  -Рабочая среда: сжатый воздух
          •  -Рабочее давление: 0...1 МПа
          •  -Максимальное давление: 1,5 МПа
          •  -Тонкость очистки: 25 мкм
          •  -Присоединение: М5, G¼"...G1"
          •  -Расход воздуха: 110...7000 л/мин
          •  -Рабочая температура: 5...60°C
          • ПОДРОБНОЕ ОПИСАНИЕ
            Фильтр-влагоотделитель EF предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата
            ОСОБЕННОСТИ:
            • Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
            • Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
            • Фильтрующий элемент легко заменяется, изготовлен из пластика
            • Материал корпуса: алюминиевый сплав
            • Материал прозрачного стакана: поликарбонат (в моделях начиная с EF3000 стакан защищен металлическим кожухом)

            ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

            Параметр Значение
            Рабочая среда  Сжатый воздух
            Рабочее давление  0...1 МПа
            Максимальное давление  1,5 МПа
            Тонкость очистки  25 мкм
            Присоединение  М5, G¼"...G1"
            Расход воздуха  110...7000 л/мин
            Рабочая температура 5...60°С

            МОДИФИКАЦИИ:

            Модель  Расход воздуха, л/мин Присоединение Объем резервуара, см³ Вес, кг
            EF1000-M5  110  M5 4  0,07
            EF2000-02  750  G¼" 15  0,19
            EF3000-02  1500  G¼" 20  0,29
            EF3000-03  1500  G⅜" 20  0,29
            EF4000-04  4000  G½" 45  0,55
            EF4000-06  6000  G¾" 45  0,55
            EF5000-06  7000  G¾" 130  1,08
            EF5000-10  7000  G1" 130  1,08
            Габаритные размеры
            EF1000, EF2000
            EF3000, EF4000
            EF5000
            Модель  Размеры, мм
            A  B  C  D  E  F  G  H  J  K  L  M  P
            EF1000 25  66  7  25   – – – – – – – – 26,5
            EF2000 40  97,5  11  40  17  30  27  22  5,4  8,4  40  2,3  40
            EF3000 53  132,5  14  53  16  41  40  23  6,5  8  53  2,3  56
            EF4000-04 70  168,5  18  70  17  50  54  26  8,5  10,5  70  2,3  73
            EF4000-06 75  172,5  20  70  14  50  54  25  8,5  10,5  70  2,3  73
            EF5000 90  247,5  24  90  23  66,5  66  35  11  13  90  3,2  –

            Версия: 2014-10-06-КВА

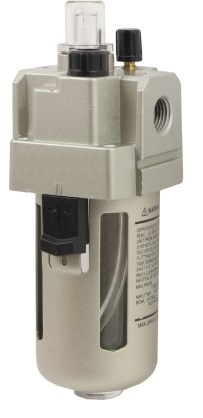

            Маслораспылитель EL

             Прибор для подачи смазочного вещества из резервуара к элементам пневмосистемы с помощью потока сжатого воздуха

            •  -Рабочая среда: очищенный воздух
            •  -Рабочее давление: 0...1 МПа
            •  -Максимальное давление: 1,5 МПа
            •  -Присоединение: М5, G¼"...G1"
            •  -Расход воздуха: 95...7000 л/мин
            •  -Рабочая температура: 5...60°С
            • ПОДРОБНОЕ ОПИСАНИЕ
              Маслораспылитель EL предназначен для подачи смазочного вещества из резервуара к элементам пневмосистемы с помощью потока сжатого воздуха

              ОСОБЕННОСТИ:

              • Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
              • Рекомендуется использовать масло, соответствующее ISO VG32, класс 1
              • Материал корпуса: алюминиевый сплав
              • Материал прозрачного стакана: поликарбонат (в моделях начиная с EL3000 стакан защищен металлическим кожухом)
              • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
                Параметр Значение
                Рабочая среда  Очищенный воздух
                Рабочее давление  0...1 МПа
                Максимальное давление  1,5 МПа
                Присоединение  М5, G¼"...G1"
                Расход воздуха  95...7000 л/мин
                Рабочая температура 5...60°С

                МОДИФИКАЦИИ:

                Модель  Минимальный расход воздуха, при котором возможно распыление масла*, л/мин  Расход воздуха, л/мин Присоединение Объем резервуара, см³  Вес, кг
                EL1000-M5  4  95  M5 7  0,07
                EL2000-02  15  800  G¼" 25  0,22
                EL3000-02  30  1700  G¼" 50  0,3
                EL3000-03  30  1700  G⅜" 50  0,3
                EL4000-04  50  5000  G½" 130  0,56
                EL4000-06  50  6300  G¾" 130  0,58
                EL5000-06  190  7000  G¾" 130  1,08
                EL5000-10  190  7000  G1" 130  1,08

                * Расход масла 2–3 капли в минуту при давлении 0,5 МПа и температуре масла 20°С

                Габаритные размеры

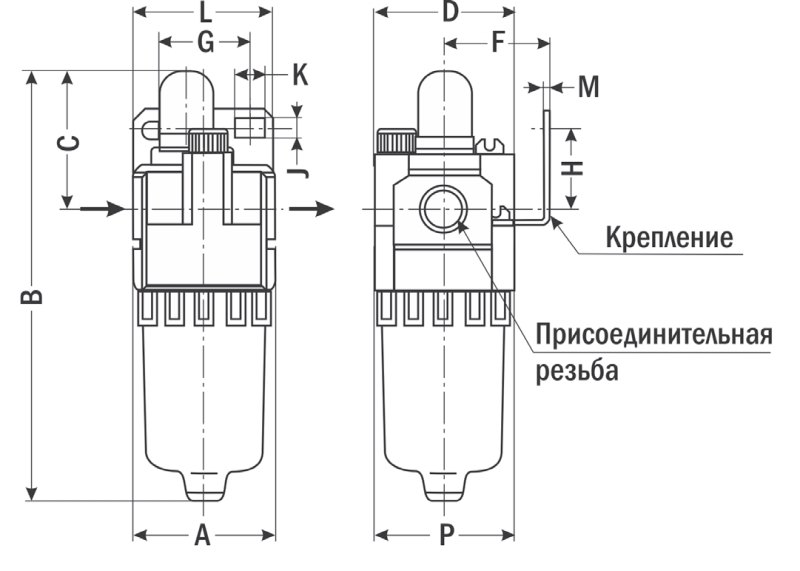

                EL1000, EL2000

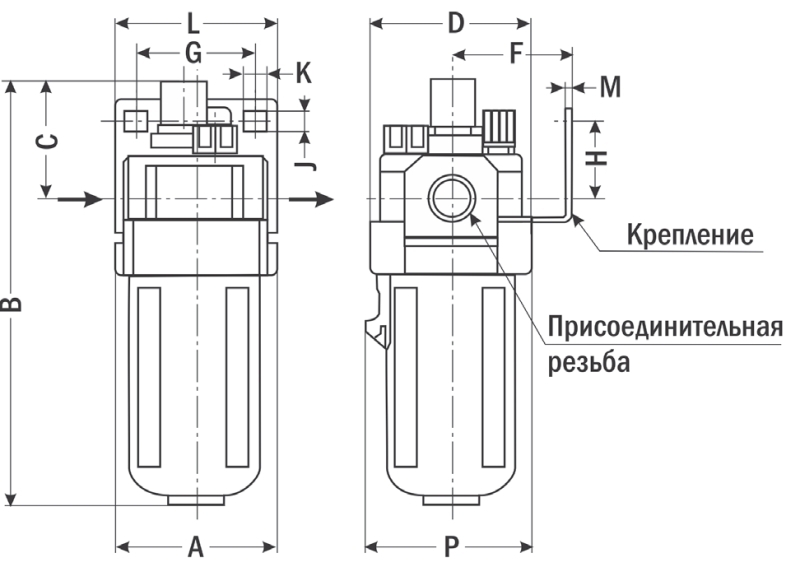

                EL3000, EL4000

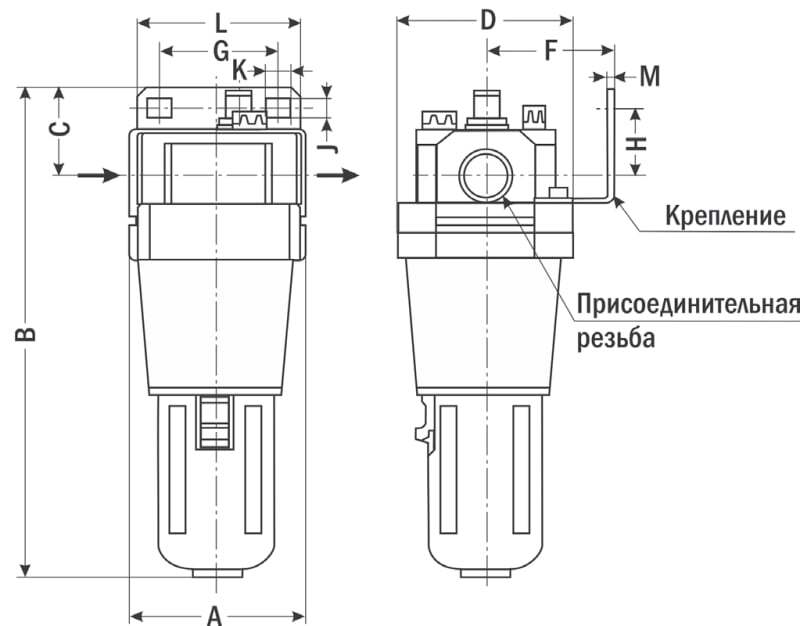

                EL5000
                Модель  Размеры, мм
                A  B  C  D  F  G  H  J  K  L  M  P
                EL1000 25  81,5  25,5  25  − − − − − − − 27
                EL2000 40  122  38  40  30  27  22  5,4  8,4  40  2,3  40
                EL3000 53  142  38  53  41  40  23  6,5  8  53  2,3  56
                EL4000-04 70  177  41  70  50  54  26  8,5  10,5  70  2,3  73
                EL4000-06 75  177  39  70  50  54  25  8,5  10,5  70  2,3  73
                EL5000 90  254  45  90  66,5  66  35  11  13  70  3,2  −

                * N – диаметр отверстия в крепежной панели



                Версия: 2014-10-06-КВА
