Пневмораспределители

Пневмораспределители относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Самым простым типом пневматических распределителей является пневмораспределитель 2/2, имеющий 2 канала ввода-вывода и 2 положения золотника (2-линейный, 2-позиционный). Подвижной запорный элемент в этом распределителе может занимать две дискретные позиции, соответствующие двум состояниям: «проход воздуха закрыт» и «проход воздуха открыт». Такой распределитель может коммутировать между собой две линии: линию питания (вход) и линию потребителя (выход). Для управления пневмоцилиндрами одностороннего действия используется пневмораспределитель, имеющий возможность коммутировать линии питания, потребителя и выхлопа. В соответствии с принятой классификацией такой распределитель обозначается как 3/2 (3-линейный, 2-позиционный). Это означает, что он имеет 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника. В одном вход связан с выходом, в другом выход связан с выхлопом.

Пневмораспределители такого типа могут быть нормально закрытыми (чаще всего) или нормально открытыми.

Для управления пневмоцилиндрами двустороннего действия требуются более сложные распределители, т.к. в этом случае необходимо обеспечивать перераспределение потоков сжатого воздуха между двумя рабочими полостями исполнительного механизма и сброс из них отработавшего воздуха. На практике для управления пневмоцилиндрами двустороннего действия наиболее часто применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника. Для решения более сложных задач управления пневмоцилиндрами применяют трехпозиционные распределители, обладающие более широкими функциональными возможностями. Это обусловлено тем, что такие распределители могут осуществить не два, а три варианта коммутации пневмолиний. Их обозначают 5/3 (5-линейные, 3-позиционные).

Для описания пневмораспределителей используются так называемые пневматические схемы. На такой схеме каждый возможный вариант внутренних соединений распределителя обозначается квадратом, в котором показаны пути распространения сжатого воздуха. На рисунке приведен пример схемы распределителя 2/2.

Пневмораспределители также различаются по способам управления ими. Существует три основных типа управления пневмораспределителями: механическое, электромагнитное и пневматическое управление. В электромагнитных пневмораспределителях для управления используются электромагнитные катушки. В настоящем каталоге представлены пневмораспределители электромагнитные и с пневматическим управлением.

Таким образом, при выборе пневматического распределителя надо в первую очередь ответить на вопрос, каким исполнительным механизмом он будет управлять. Функциональные возможности распределителей определяются следующими параметрами:

  • -количеством рабочих каналов (обычно 1 или 2);
  • -количеством позиций переключения (2 или 3);
  • -нормальной позицией (НО или НЗ для двухпозиционных и нагруженный центр, открытый центр или открытый сброс для трехпозиционных);
  • -способом управления (электрический, пневматический);
  • -количеством входов управления (обычно 1 или 2).
  •
  • Электромагнитный пневмораспределитель cерии V221
  •  Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
    •   -Тип распределителя: 2/2, нормально закрытый
    •   -Проходное сечение: ⅛"
    •   -Пропускная способность: 350 л/мин (при 0,6 МПа)
    •   -Рабочее давление: 0,15…0,8 МПа
    •   -Рабочая температура: −5…60°C
    •   -Присоединение: G⅛", G¼"
    •   -Напряжение питания: ~220 В, =24 В, =12 В
    •   -Материал корпуса распределителя: анодированный алюминий
    •                                                    -Материал уплотнения: NBR
    •                                                    -Защита: IP65
    • ПОДРОБНОЕ ОПИСАНИЕ

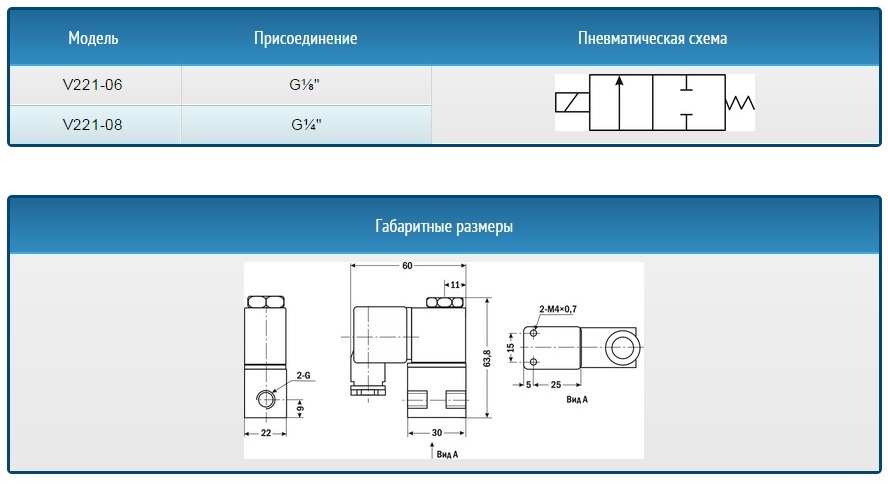

      Электромагнитный пневмораспределитель cерии V221 2-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

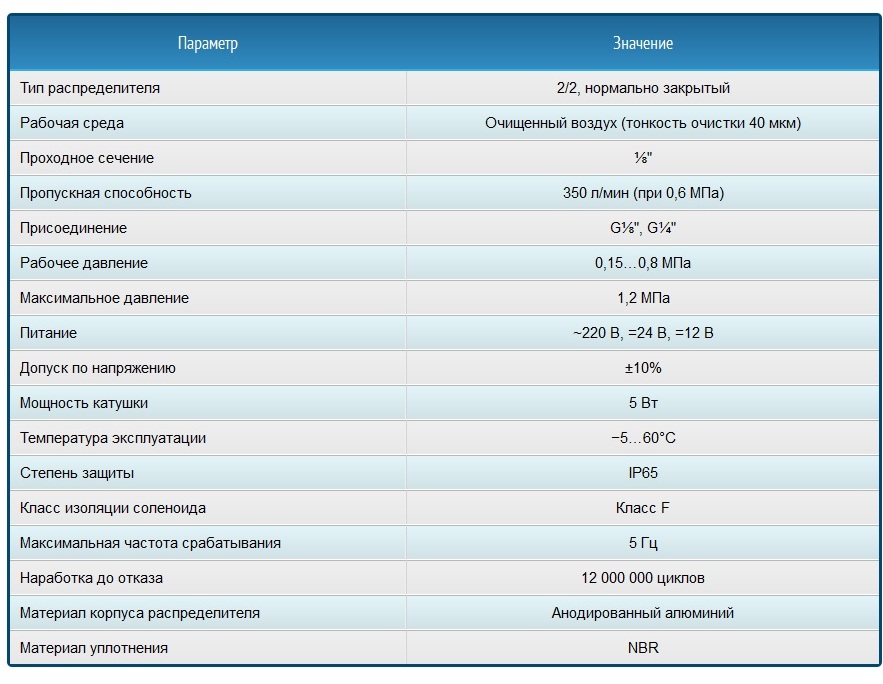

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

      Версия: 2014-03-27-КВА

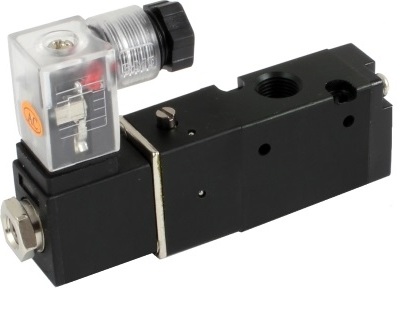

    • Электромагнитный пневмораспределитель cерии V32
    •  Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
      • -Тип распределителя: 3/2, нормально закрытый
      • -Проходное сечение: ⅛", ¼", ⅜", ½"
      • -Пропускная способность: 850...1500 л/мин
      • -Рабочее давление: 0,15…0,8 МПа
      • -Рабочая температура: −5…60°C
      • -Присоединение: G⅛", G¼", G⅜", G½"
      • -Напряжение питания: ~220 В, =24 В, =12 В
      • -Материал корпуса распределителя: анодированный алюминий
      •                                                                -Материал уплотнения: NBR
      •                                                                -Защита: IP65
      • ПОДРОБНОЕ ОПИСАНИЕ
        Электромагнитный пневмораспределитель cерии V32 3-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистемОСОБЕННОСТИ:
        • Моностабильные распределители управляются при помощи катушки, возврат за счет пружины

        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

        Параметр Значение
        Тип распределителя 3/2, нормально закрытый
        Рабочая среда  Очищенный воздух (тонкость очистки 40 мкм)
        Проходное сечение ⅛"  ¼" ⅜" ½"
        Присоединение G⅛"  G¼" G⅜" G½"
        Пропускная способность (при давлении 0,6 МПа)  850 л/мин  1500 л/мин
        Рабочее давление 0,15…0,8 МПа
        Максимальное давление  1,2 МПа
        Питание  ~220 В, =24 В, =12 В
        Допуск по напряжению  ±10%
        Мощность катушки  5 Вт
        Температура эксплуатации −5…60°C
        Степень защиты  IP65
        Класс изоляции соленоида  Класс F
        Максимальная частота срабатывания 5 Гц
        Наработка до отказа  12 000 000 циклов
        Материал корпуса распределителя  Анодированный алюминий
        Материал уплотнения NBR
        Модель  Присоединение Пневматическая схема
        Нормально закрытые с одной катушкой управления
        V3211-06  G⅛"
        V3221-08 G¼"
        V3231-10 G⅜"
        V3241-15 G½"

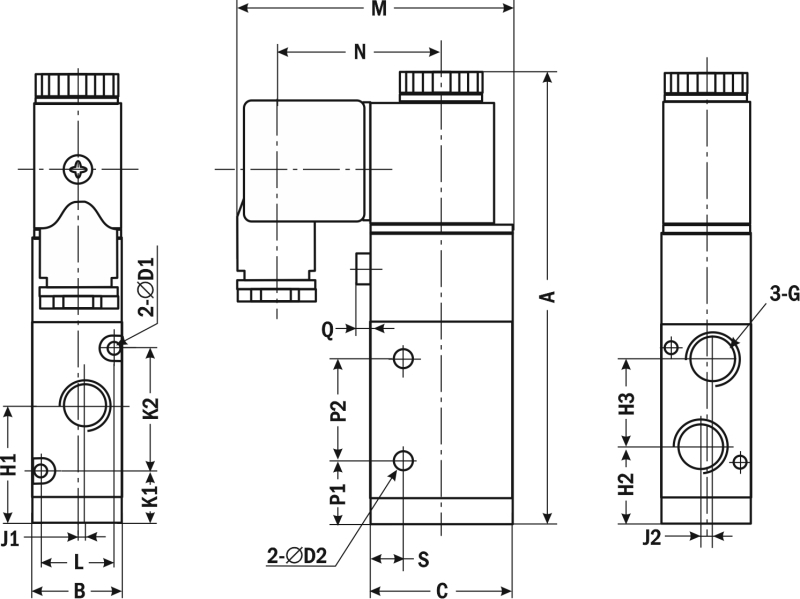

        Габаритные размеры
        Модиф. G  A  B  C  D1  D2  H1  H2  H3
        V3211-06 ⅛" 86  18  27  3,3  3,1  21,5  15,5  16
        V3221-08 ¼" 109  22  35  3,3  4,3  26,5  16,3  22,5
        V3231-10 ⅜" 120  27  40  4,3  4,3  32,5  20  25
        V3241-15 ½" 141  34  50  4,3  4,3  42,5  24,5  36
        Модиф. J1  J2  K1  K2  L  M  N  P1  P2  Q  S
        V3211-06 1  2  13  19  13  54  32,5  12  21  2,5  7,5
        V3221-08 1,5  0  12,5  30  17  67,5  40,5  15  25  3  8,2
        V3231-10 2  2  15  35  20  70  40,5  17,5  30  2,4  10,5
        V3241-15 2  0  18,5  48  27  75  40,5  18,5  48  4  13,5

        Версия: 2015-04-06-КВА

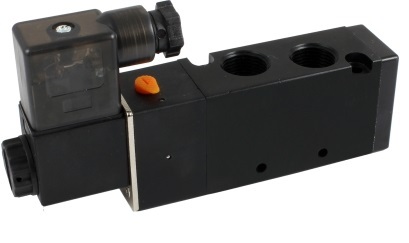

        Электромагнитный пневмораспределитель cерии V52

         Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

        •   -Тип распределителя: 5/2, нормально закрытый
        •   -Проходное сечение: ⅛", ¼", ⅜", ½"
        •   -Пропускная способность: 900...3200 л/мин
        •   -Рабочее давление: 0,15…0,8 МПа
        •   -Рабочая температура: −5…60°C
        •   -Присоединение: G⅛", G¼", G⅜", G½"
        • -Напряжение питания: ~220 В, =24 В, =12 В
        • -Материал корпуса распределителя: анодированный алюминий
        • -Материал уплотнения: NBR
        • -Защита: IP65
        • ПОДРОБНОЕ ОПИСАНИЕ
          Электромагнитный пневмораспределитель cерии V52 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистемОСОБЕННОСТИ:
          • Может быть оснащен одной катушкой (моностабильный) или двумя катушками (бистабильный)
          • Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
          • Бистабильные распределители в обе стороны переключаются за счет катушек

          ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

          Параметр Значение
          Тип распределителя 5/2, нормально закрытый
          Рабочая среда  Очищенный воздух (тонкость очистки 40 мкм)
          Проходное сечение ⅛" ¼" ⅜" ½"
          Присоединение G⅛" G¼" G⅜" G½"
          Пропускная способность (при давлении 0,6 МПа)  900 л/мин  1350 л/мин 2250 л/мин 3200 л/мин

          Рабочее давление 0,15…0,8 МПа
          Максимальное давление  1,2 МПа
          Питание  ~220 В, =24 В, =12 В
          Допуск по напряжению  ±10%
          Мощность катушки  5 Вт
          Температура эксплуатации −5…60°C
          Степень защиты  IP65
          Класс изоляции соленоида  Класс F
          Максимальная частота срабатывания 5 Гц
          Наработка до отказа  12 000 000 циклов
          Материал корпуса распределителя  Анодированный алюминий
          Материал уплотнения NBR

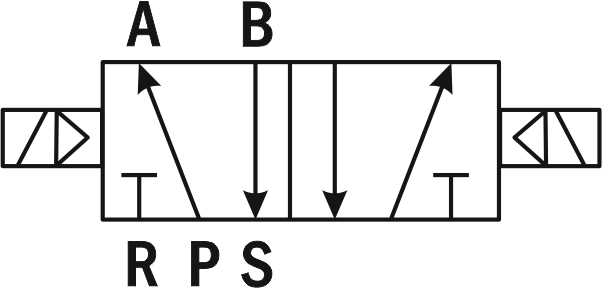

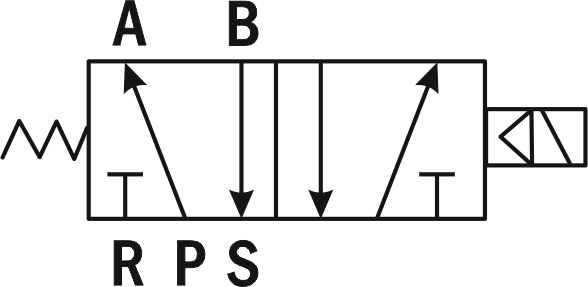

          Модель  Присоединение Пневматическая схема
          C одной катушкой управления
          V5211-06  G⅛"
          V5221-08  G¼"
          V5231-10  G⅜"
          V5241-15  G½"
          C двумя катушками управления
          V5212-06  G⅛"
          V5222-08  G¼"
          V5232-10  G⅜"
          V5242-15  G½"
          Габаритные размеры (с одной катушкой управления)
          Модиф. G1  G2  A  B  C  D1  D2  H1  H2  H3  H4  H5
          V5211-06 ⅛" ⅛" 97  18  27  3,3  3,3  20  16  14  28  28
          V5221-08 ¼" ⅛" 117  22  35  3,3  4,3  21,5  20  14  31,5  35
          V5231-10 ⅜" ¼" 135  27  40  4,3  4,3  28  24  17,5  40  45
          V5241-15 ½" ½" 165  34  50  4,3  5,5  36,5  36  23  54,5  63
          Модиф. J1  J2  K1  K2  L  M  N  P1  P2  Q  S
          V5211-06 3  2  13  30  13  54  32,5  21  14  2,5  9,5
          V5221-08 3  0  12,5  38  17  67,5  40,5  21,5  20  3  10,5
          V5231-10 4  0  15  50  20  70  40,5  28  24  2,4  13,5
          V5241-15 4  0  18,5  72  27  75  40,5  40,5  28  2,8  17,5
          Габаритные размеры (с двумя катушками управления)
          Модиф. G1  G2  A  B  C  D1  D2  H1  H2  H3  H4  H5
          V5212-06 ⅛" ⅛" 138  18  27  3,3  3,3  61  16  55  69  28
          V5222-08 ¼" ⅛" 171  22  35  3,3  4,3  75,5  20  68  85,5  35
          V5232-10 ⅜" ¼" 190  27  40  4,3  4,3  83  24  72,5  95  45
          V5242-15 ½" ½" 221  34  50  4,3  5,5  92,5  36  79  110,5  63
          Модиф. J1  J2  K1  K2  L  M  N  P1  P2  Q  S
          V5212-06 3  2  54  30  13  54  32,5  62  14  2,5  9,5
          V5222-08 3  0  66,5  38  17  54  40,5  75,5  20  3  10,5
          V5232-10 4  0  70  50  20  70  40,5  83  24  2,4  13,5
          V5242-15 4  0  74,5  72  27  75  40,5  96,5  28  2,8  17,5

          *габаритные размеры указаны в мм

          Версия: 2015-04-06-КВА

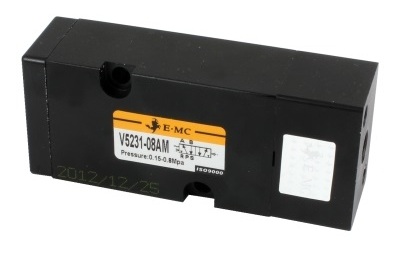

          Пневмораспределитель cерии V52 с пневмоуправлением

          Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

          •  -Тип распределителя: 5/2, нормально закрытый или бистабильный
          •  -Проходное сечение: ⅛", ¼", ⅜", ½"
          •  -Пропускная способность: 900...3200 л/мин
          •  -Рабочее давление: 0,15…0,8 МПа
          •  -Рабочая температура: −5…60°C
          •  -Присоединение: G⅛", G¼", G⅜", G½"
          • -Материал корпуса распределителя: анодированный алюминий
          • -Материал уплотнения: NBR
          • ПОДРОБНОЕ ОПИСАНИЕ
            Пневмораспределитель cерии V52 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистемТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
            Параметр Значение
            Тип распределителя 5/2, нормально закрытый или бистабильный
            Рабочая среда  Очищенный воздух (тонкость очистки 40 мкм)
            Проходное сечение ⅛" ¼" ⅜" ½"
            Присоединение G⅛" G¼" G⅜" G½"
            Пропускная способность (при давлении 0,6 МПа)  900 л/мин  1350 л/мин 2250 л/мин 3200 л/мин
            Рабочее давление 0,15…0,8 МПа
            Максимальное давление  1,2 МПа
            Температура эксплуатации −5…60°C
            Максимальная частота срабатывания 5 Гц
            Наработка до отказа  12 000 000 циклов
            Материал корпуса распределителя  Анодированный алюминий
            Материал уплотнения NBR
            Модель  Присоединение Пневматическая схема
            С одним управляющим клапаном
            V5211-06A  G⅛"
            V5221-08A  G¼"
            V5231-10A  G⅜"
            V5241-15A  G½"
            С двумя управляющими клапанами
            V5212-06A  G⅛"
            V5222-08A  G¼"
            V5232-10A  G⅜"
            V5242-15A  G½"

            Версия: 2014-03-24-КВА

            Электромагнитный пневмораспределитель cерии V53

             Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

            • -Тип распределителя: 5/3, c закрытым центром, с нагруженным центром или с открытым сбросом
            • -Проходное сечение: ⅛", ¼", ⅜", ½"
            • -Пропускная способность: 900...3200 л/мин
            • -Рабочее давление: 0,15…0,8 МПа
            • -Рабочая температура: −5…60°C
            • -Присоединение: G⅛", G¼", G⅜", G½"
            • -Напряжение питания: ~220 В, =24 В, =12 В
            • -Распределитель оснащается двумя катушками
            • -Материал корпуса распределителя: анодированный алюминий
            • -Материал уплотнения: NBR
            • -Защита: IP65
            • ПОДРОБНОЕ ОПИСАНИЕ
              Электромагнитный пневмораспределитель cерии V53 5-линейный 3-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистемТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
              Параметр Значение

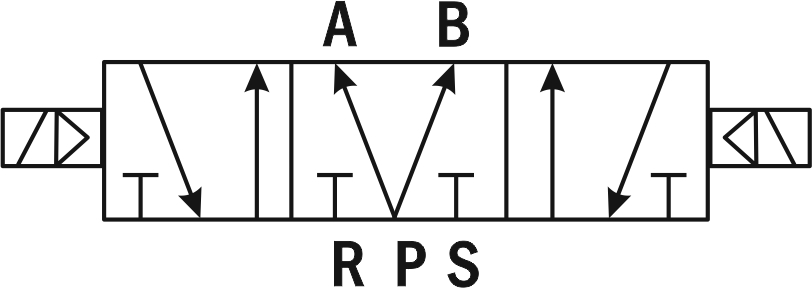

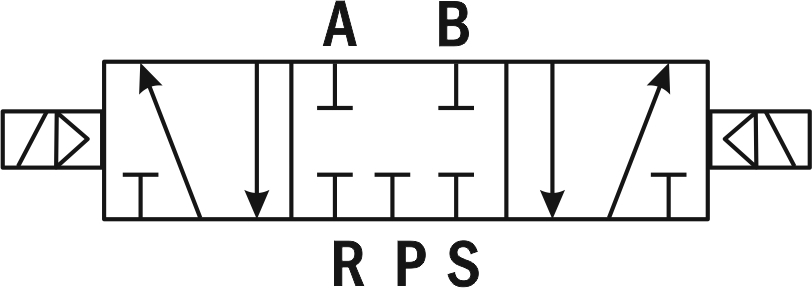

              Тип распределителя 5/3, c закрытым центром, с нагруженным центром или с открытым сбросом
              Рабочая среда  Очищенный воздух (тонкость очистки 40 мкм)
              Проходное сечение ⅛" ¼" ⅜" ½"
              Присоединение G⅛" G¼" G⅜" G½"
              Пропускная способность (при давлении 0,6 МПа)  900 л/мин  1350 л/мин 2250 л/мин 3200 л/мин
              Рабочее давление 0,15…0,8 МПа
              Максимальное давление  1,2 МПа
              Питание  ~220 В, =24 В, =12 В
              Допуск по напряжению  ±10%
              Мощность катушки  5 Вт
              Температура эксплуатации −5…60°C
              Степень защиты  IP65
              Класс изоляции соленоида  Класс F
              Максимальная частота срабатывания 5 Гц
              Наработка до отказа  12 000 000 циклов
              Материал корпуса распределителя  Анодированный алюминий
              Материал уплотнения NBR
              Модель  Присоединение Пневматическая схема
              С закрытым центром
              V5312-06C  G⅛"
              V5322-08C  G¼"
              V5332-10C  G⅜"
              V5342-15C  G½"
              С нагруженным центром
              V5312-06P  G⅛"
              V5322-08P  G¼"
              V5332-10P  G⅜"
              V5342-15P  G½"

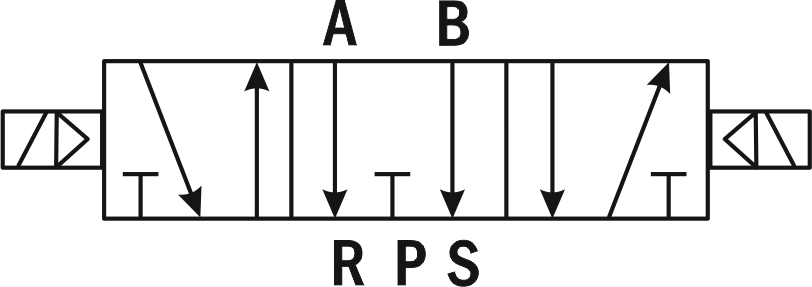

              С открытым сбросом
              V5312-06E  G⅛"
              V5322-08E  G¼"
              V5332-10E  G⅜"
              V5342-15E  G½"

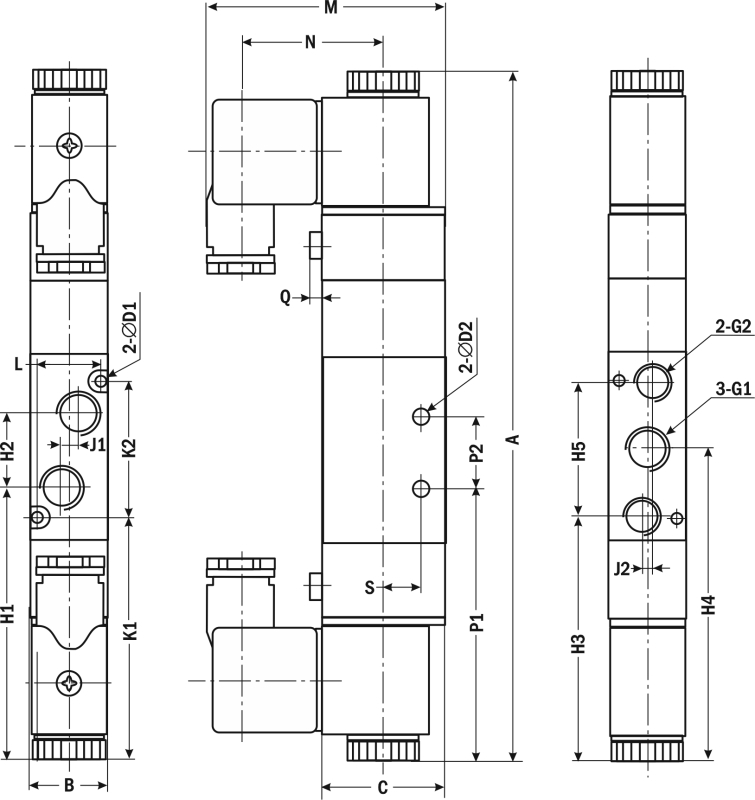

              Габаритные размеры
              Модиф. G1  G2  A  B  C  D1  D2  H1  H2  H3  H4  H5
              V5312-06 ⅛" ⅛" 153  18  27  3,3  3,3 61  16  55  69  28
              V5322-08 ¼" ⅛" 190  22  35  3,3  4,3 75,5  20  68  85,5  35
              V5332-10 ⅜" ¼" 209  27  40  4,3  4,3 83  24  72,5  95  45
              V5342-15 ½" ½" 243  34  50  4,3  5,5  92,5  36  79  110,5  63
              Модиф. J1  J2  K1  K2  L  M  N  P1  P2  Q  S
              V5312-06 3  2  54  30  13  54  32,5  62  14  2,5  9,5
              V5322-08 3  0  66,5  38  17  54  40,5  75,5  20  3  10,5
              V5332-10 4  0  70  50  20  70  40,5  83  24  2,4  13,5
              V5342-15 4  0  74,5  72  27  75  40,5  96,5  28  2,8  17,5

              *габаритные размеры указаны в мм
              Версия: 2015-04-06-КВА
