Напольные сборные шкафы

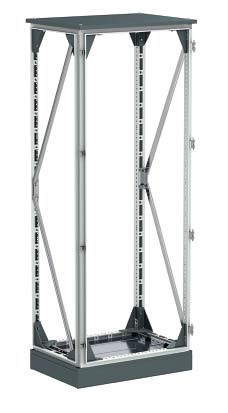

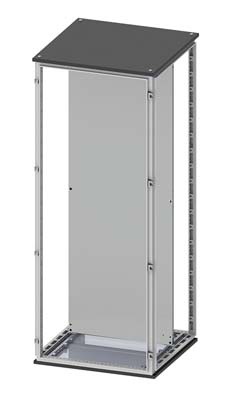

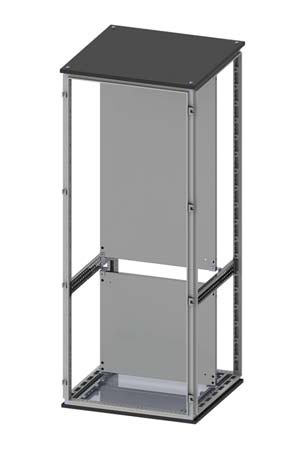

Сборные металлические шкафы серии DAE

Шкафы серии DAE предназначены для построения систем распределения энергии и автоматизации технологических процессов. Металлические шкафы DAE изготавливаются из высококачественной листовой стали, поставляются в 52 различных типоразмерах. Шкафы имеют облегченный безрамный конструктив и трехсекционный кабельный ввод, что значительно ускоряет процесс сборки и подключения шкафа. Стандартный шкаф в сборе имеет уровень пыле- и влагозащиты IP55. Данный уровень может быть увеличен при использовании специальных аксессуаров. Универсальность системы "RAM block" позволяет использовать в конструкции шкафов DAE аксессуары для шкафов серии CQE. Например, применять различные варианты внутренних реек или элементы секционирования. Сборные металлические шкафы серии DAE имеют все необходимые сертификаты соответствия, а также успешно прошли испытания на соответствие российским стандартам.

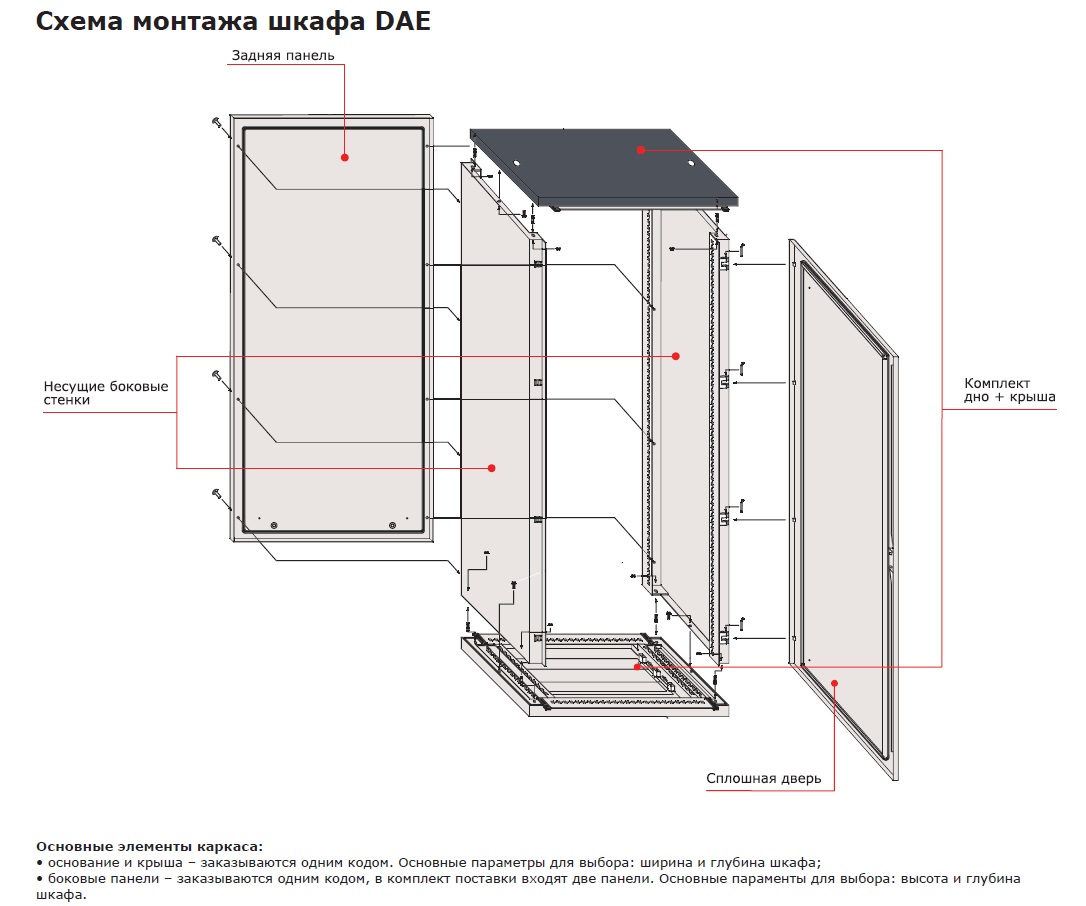

Основные элементы конструкции

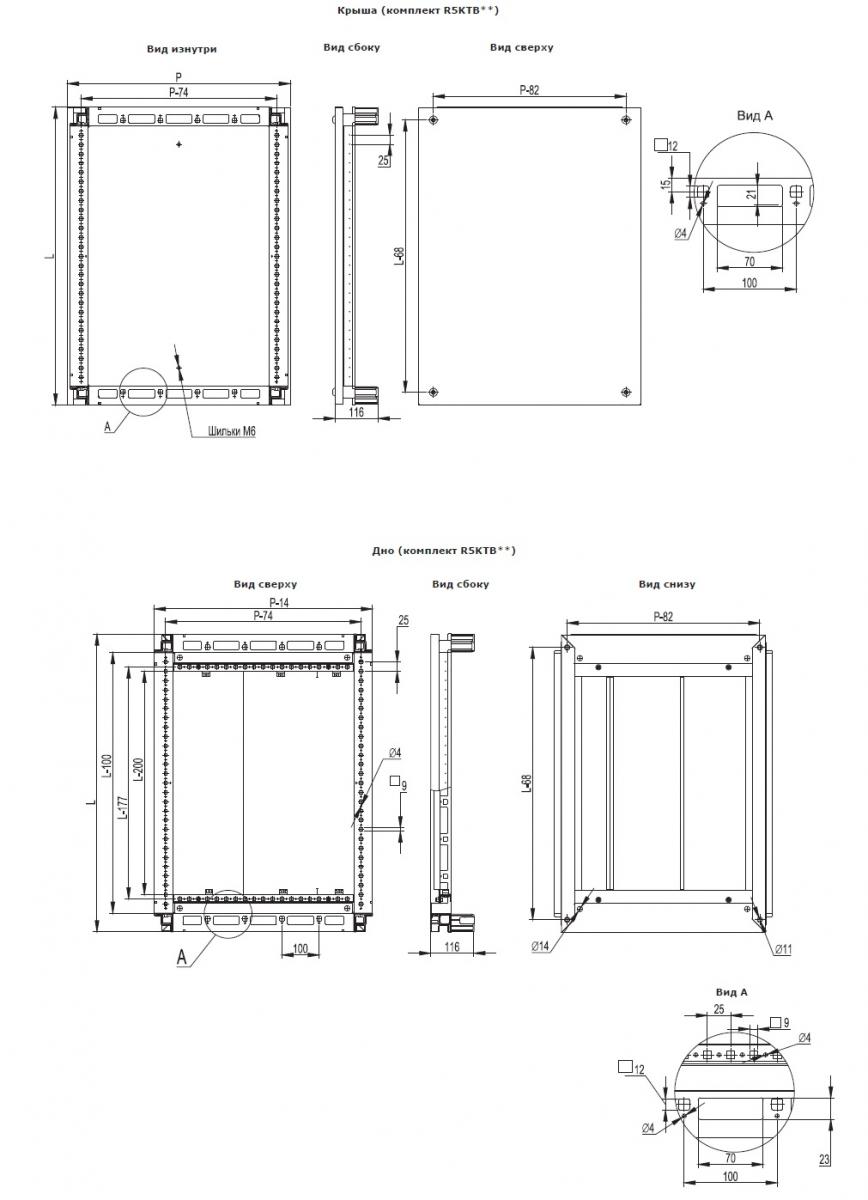

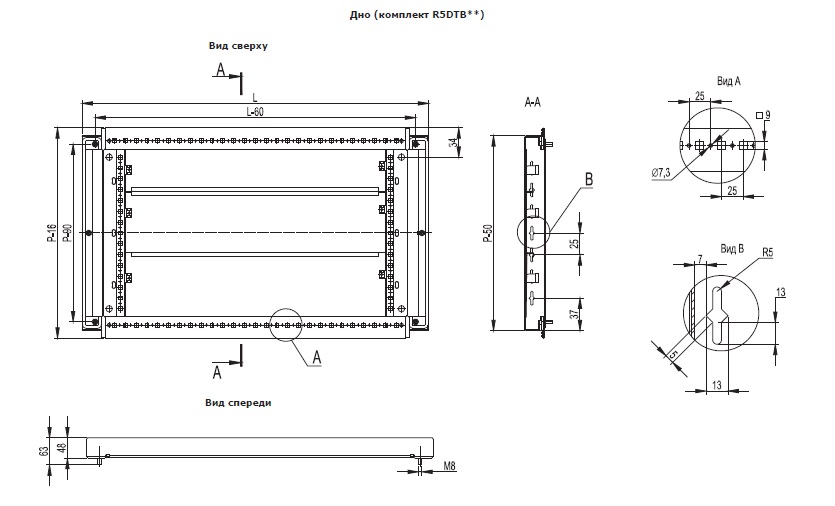

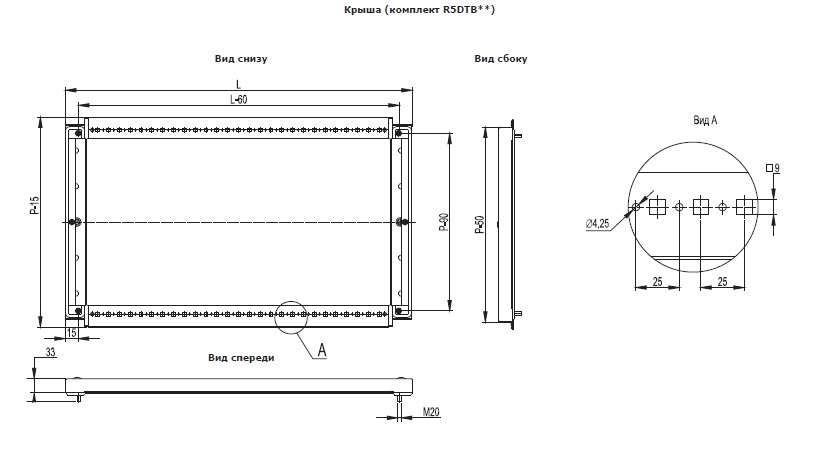

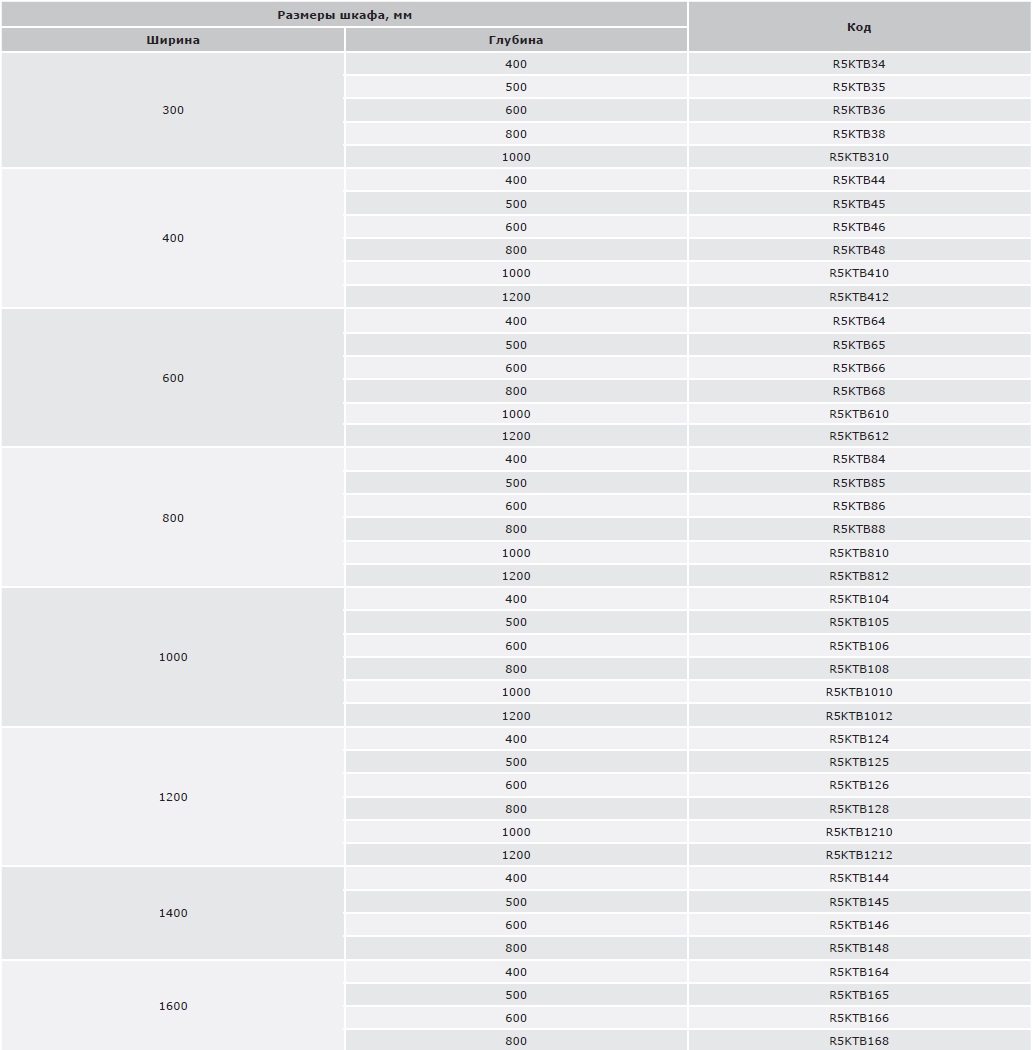

Комплект дно и крыша

Материал:
• сталь 1,5 мм, порошковое покрытие RAL 7011.
Отличительные особенности:

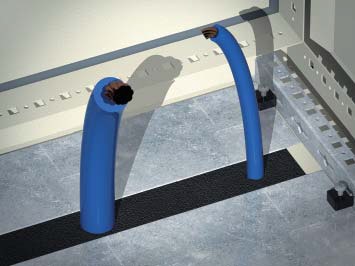

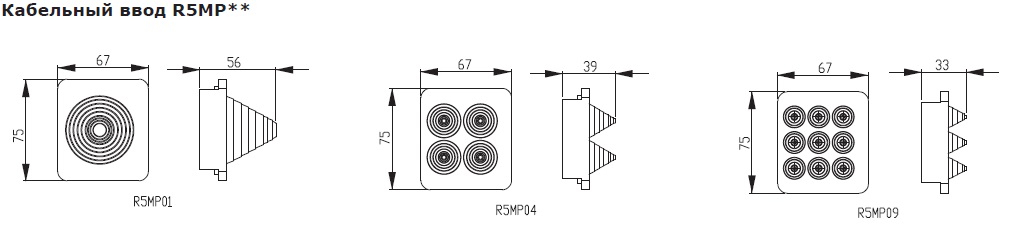

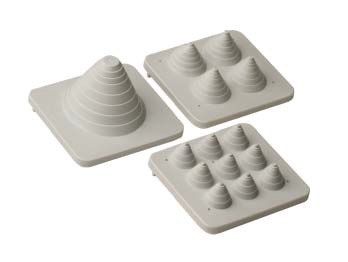

• в комплект включены элементы для организации кабельного ввода.
Комплект поставки:
• дно, крыша, монтажные аксессуары.

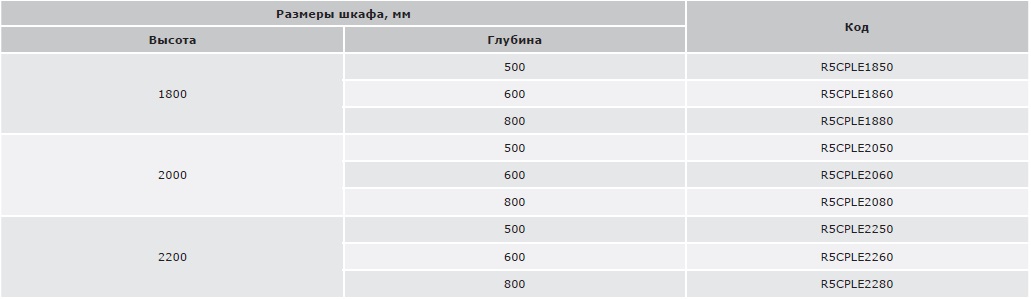

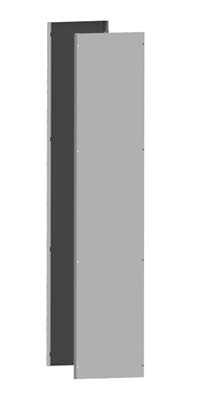

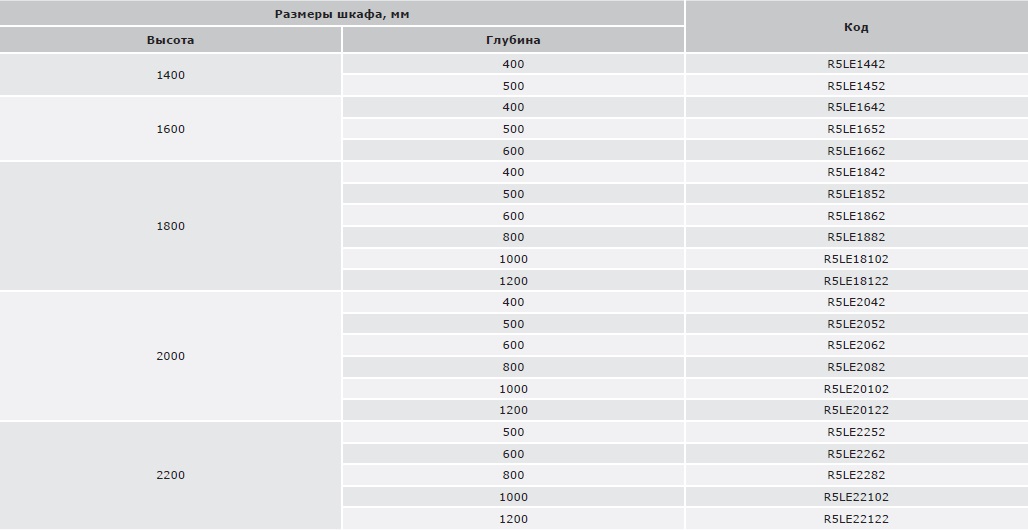

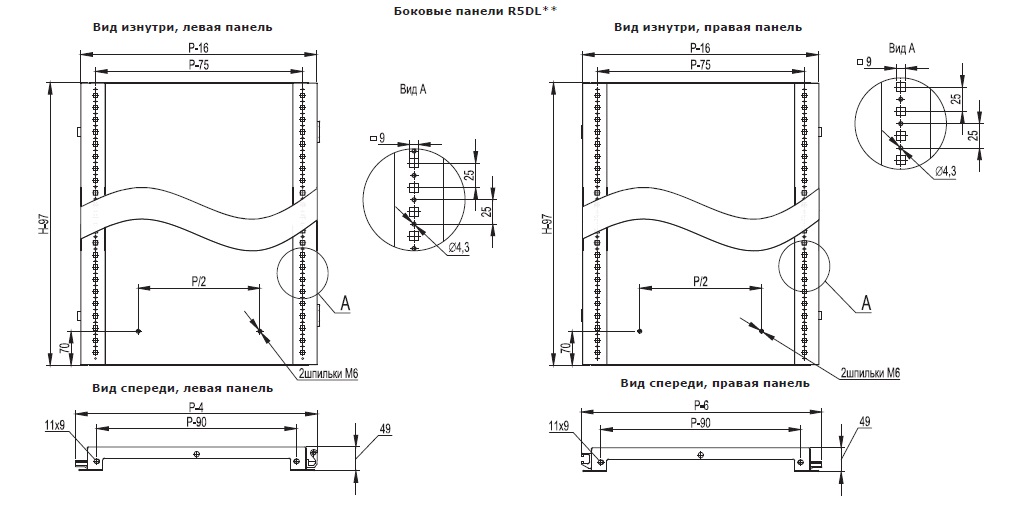

Комплект боковых панелей

Материал:
• сталь 1,5 мм, порошковое покрытие RAL 7035.
Отличительные особенности:
• специальные загибы по краям стенок, обеспечивают высокую прочность и несущую способность шкафа;
• загибы имеют стандартную перфорацию с шагом 25 мм, что позволяет устанавливать в шкаф практически все аксессуары из ассортимента универсальных шкафов CQE.
Комплект поставки:
• две боковые панели, монтажные аксессуары.

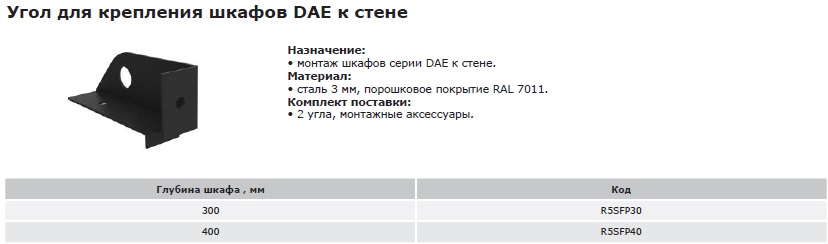

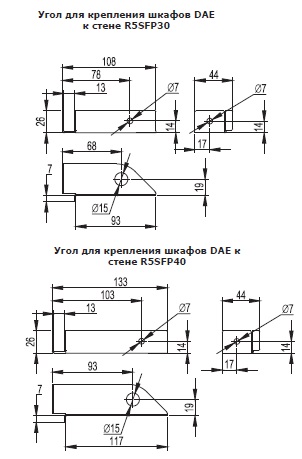

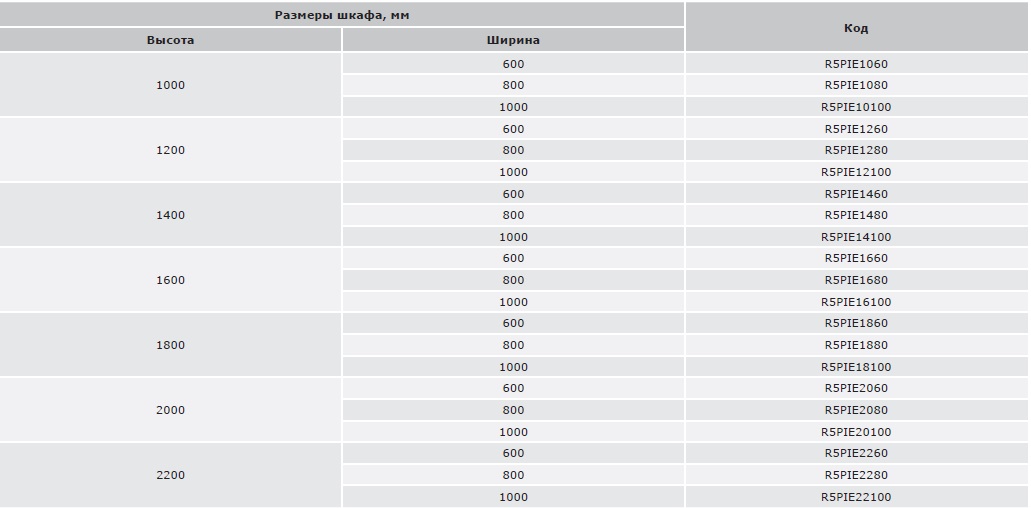

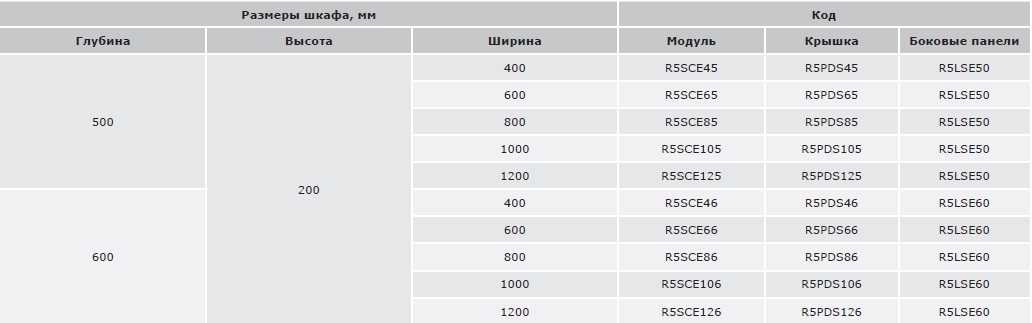

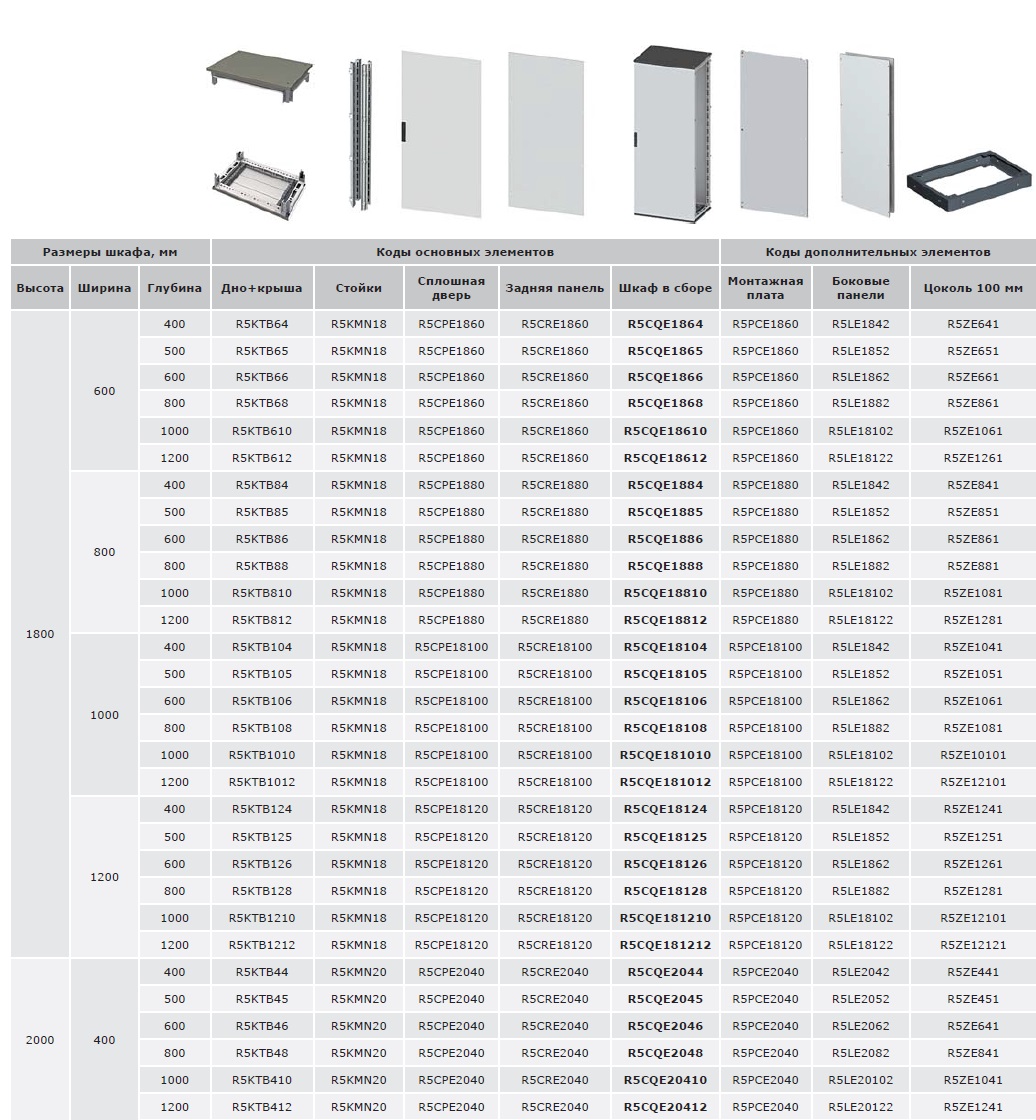

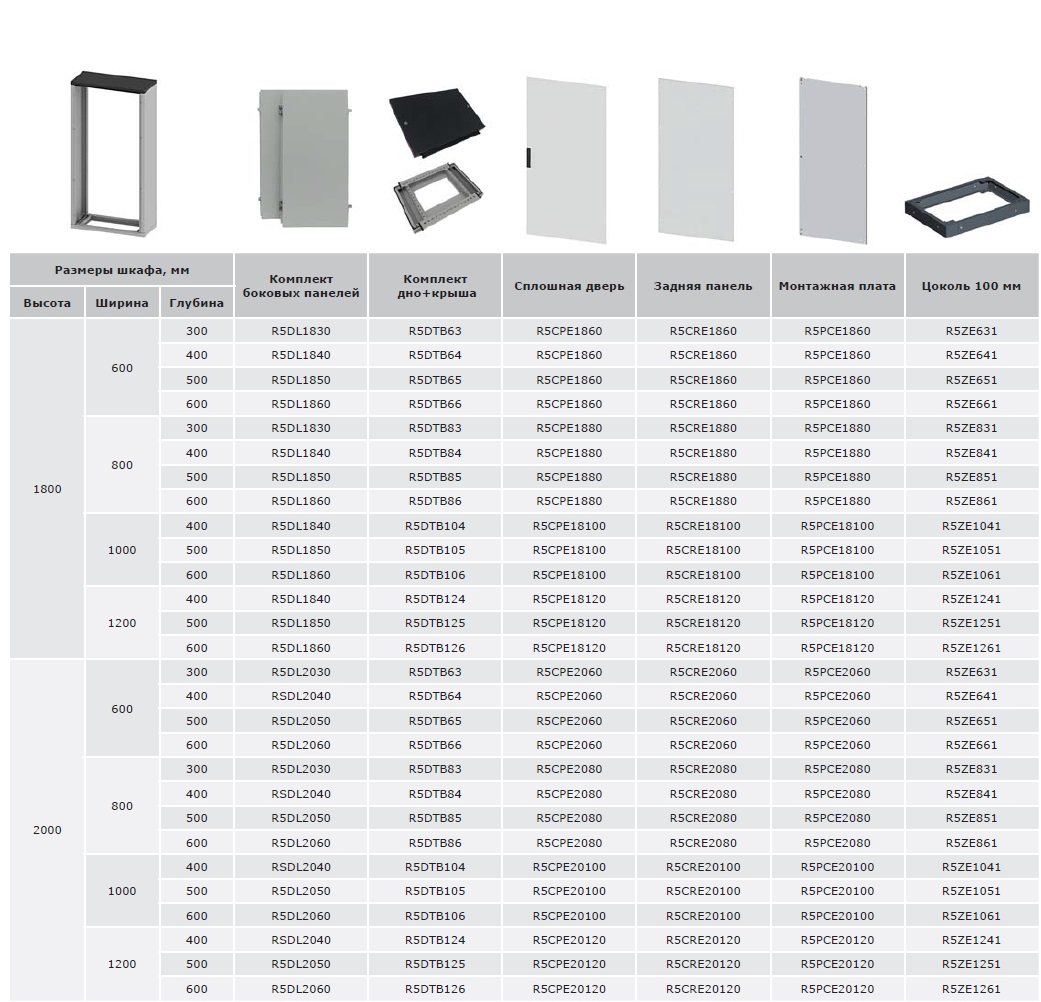

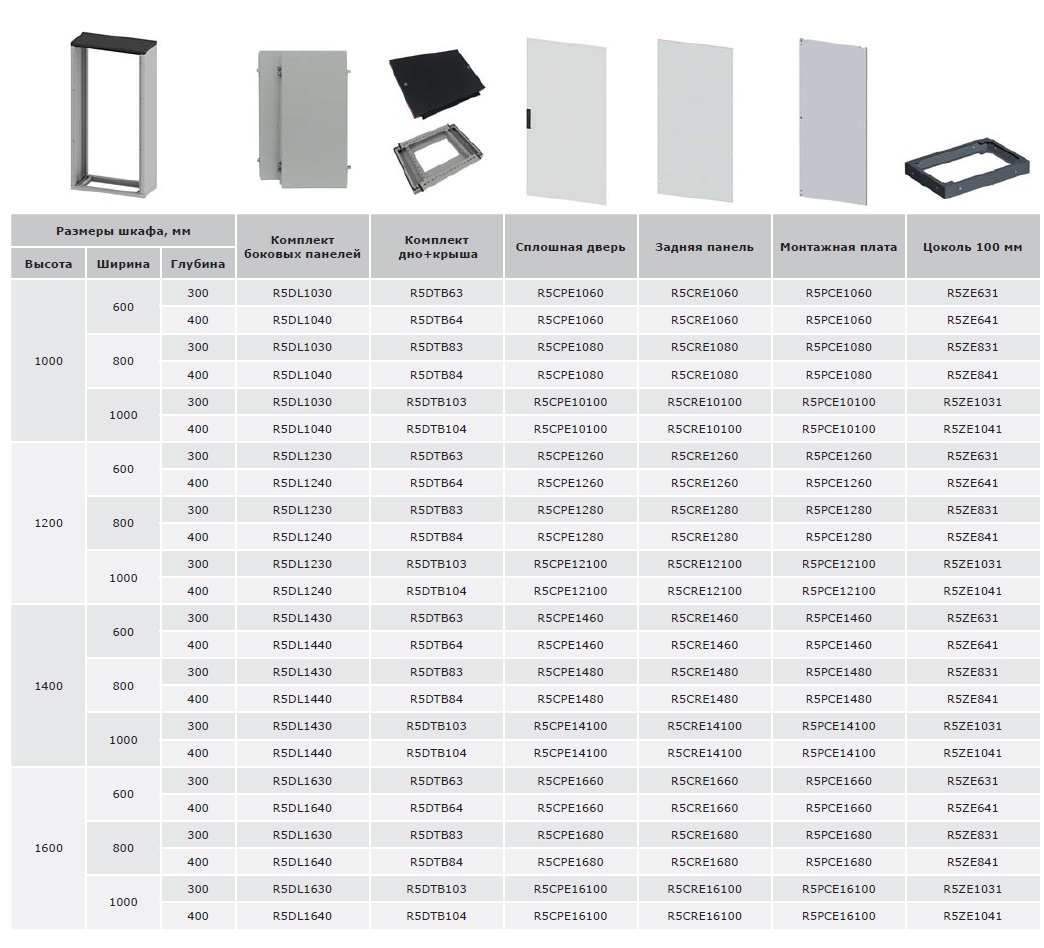

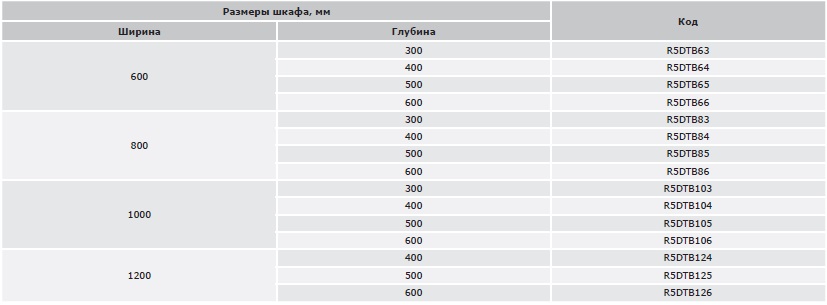

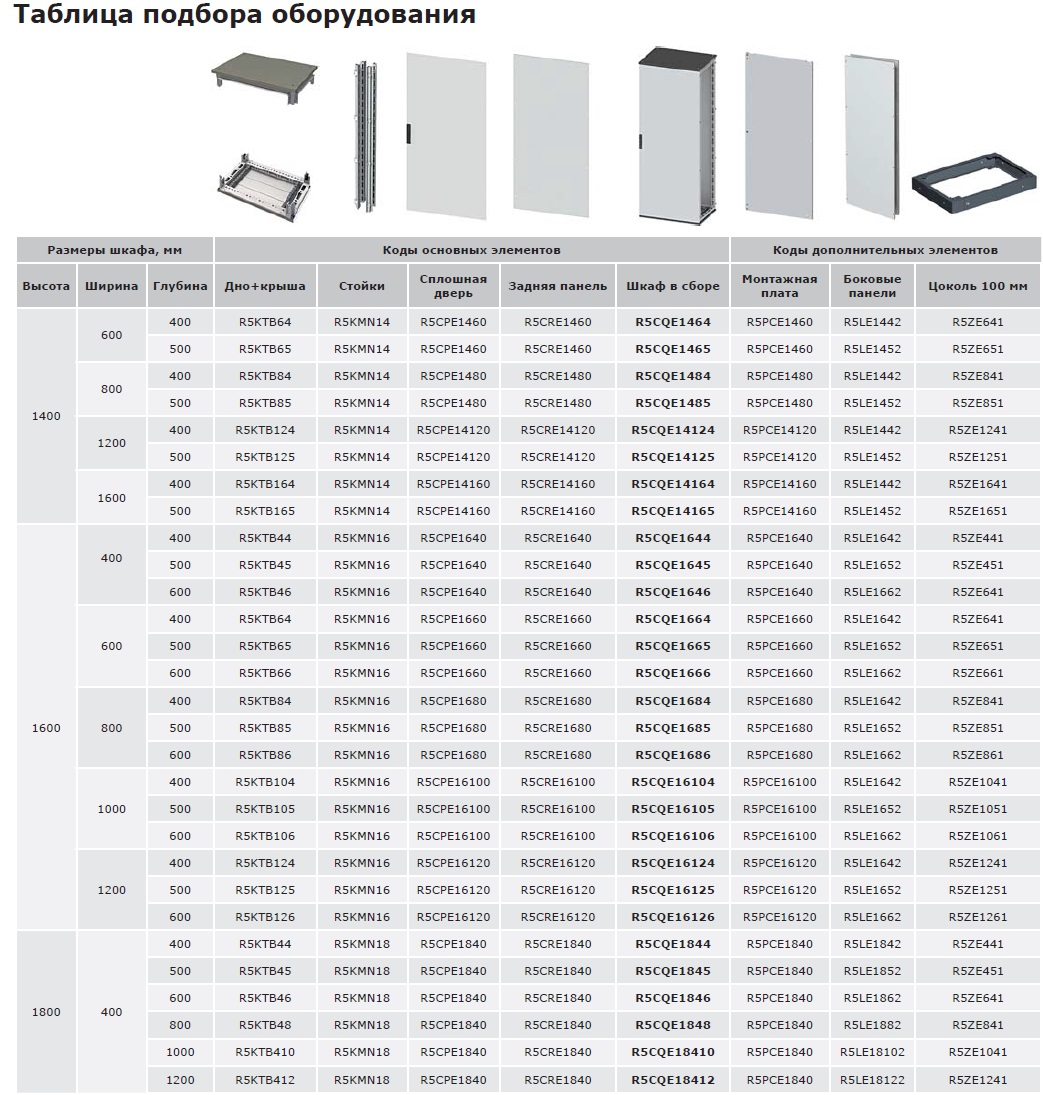

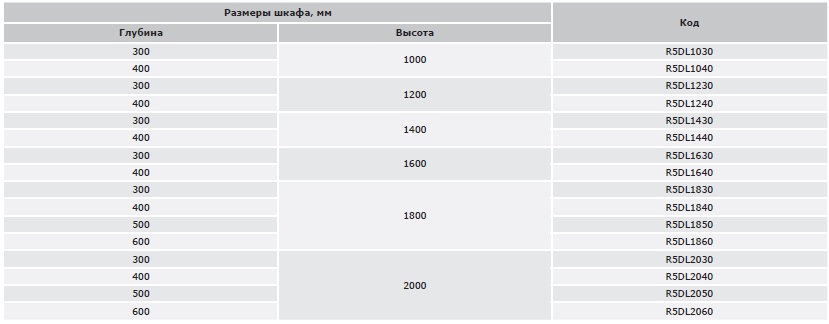

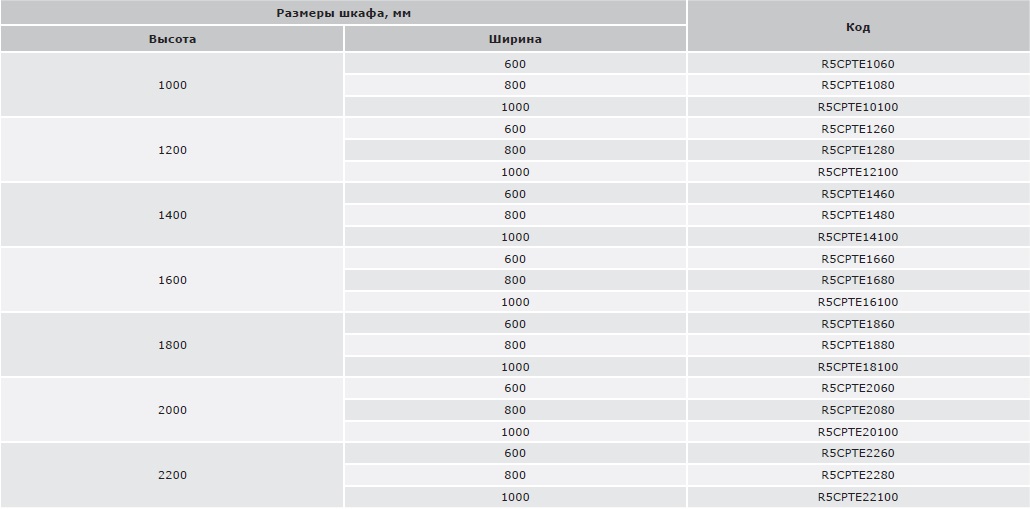

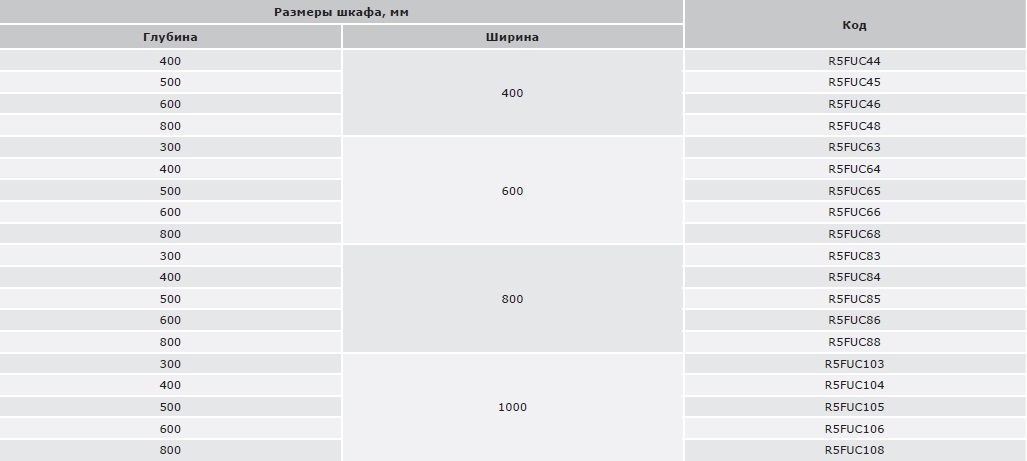

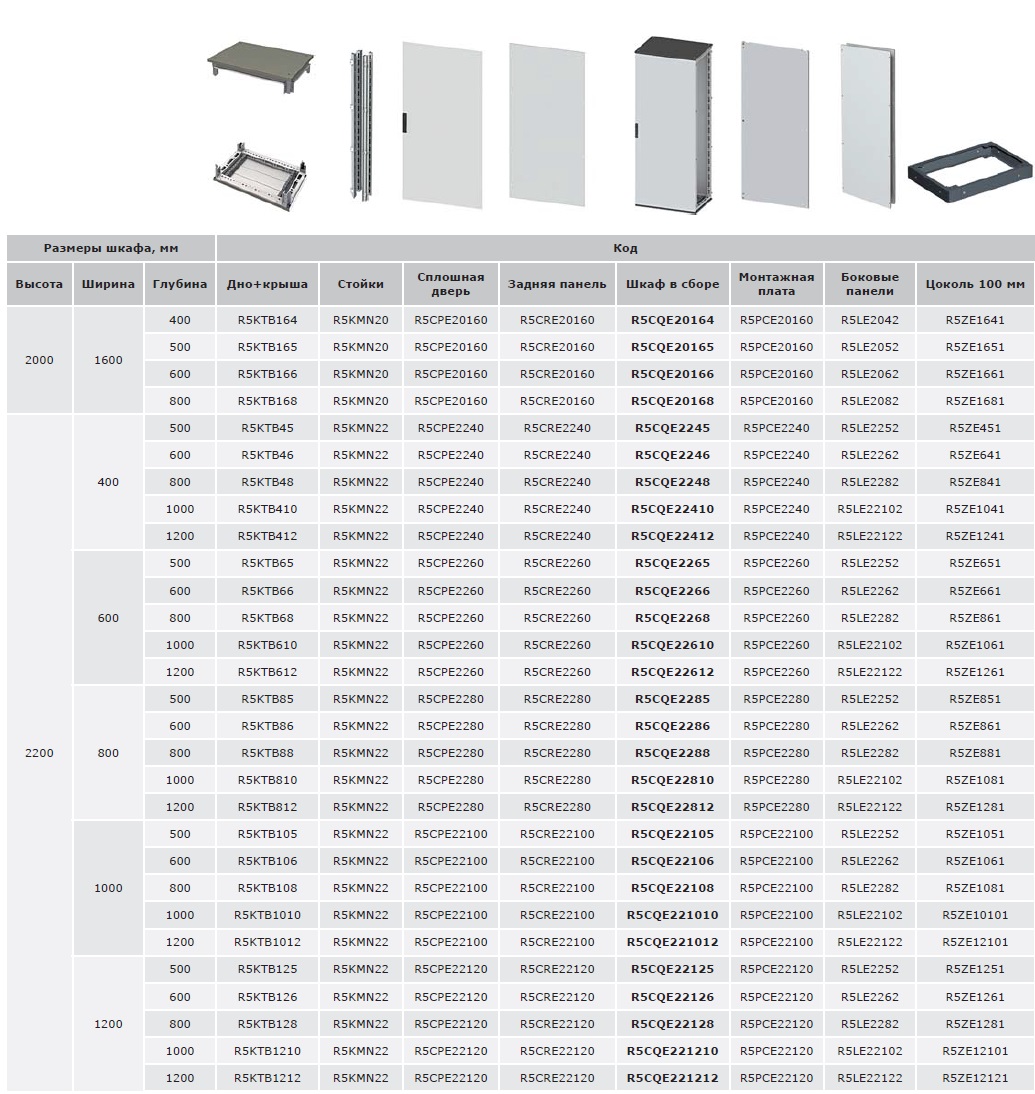

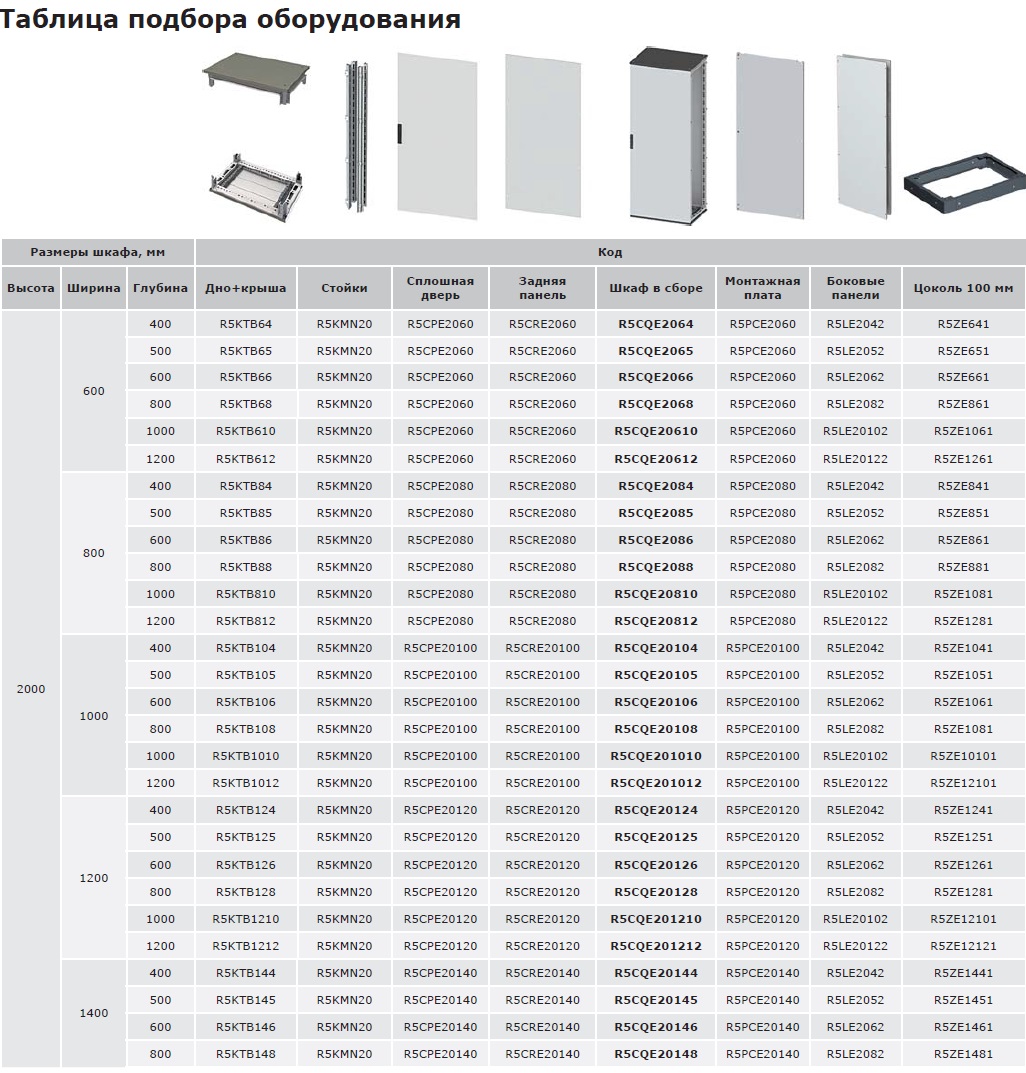

Таблица подбора оборудования

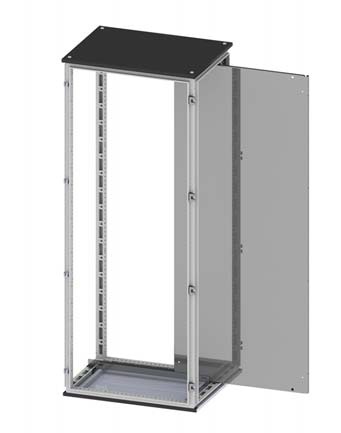

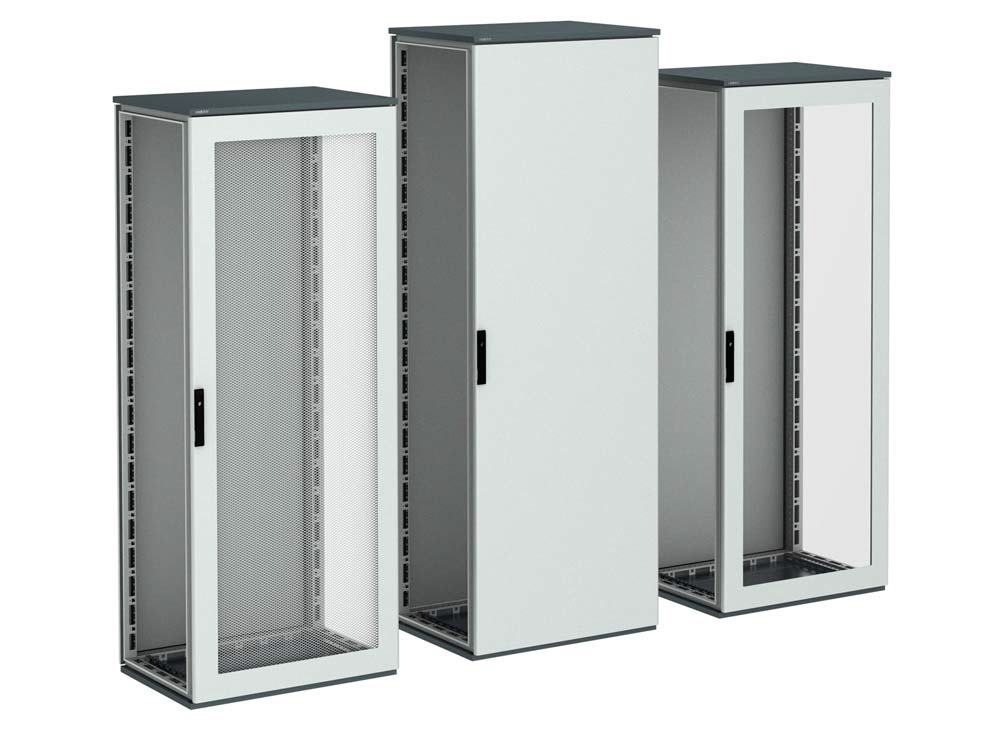

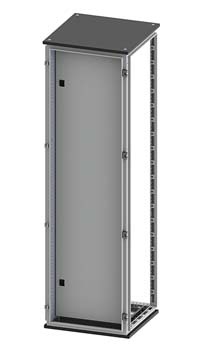

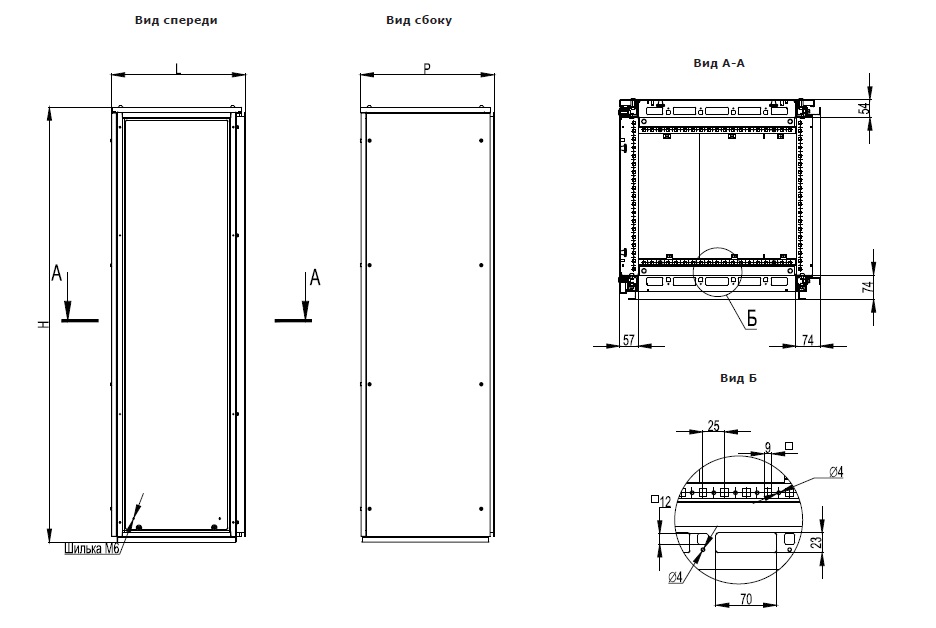

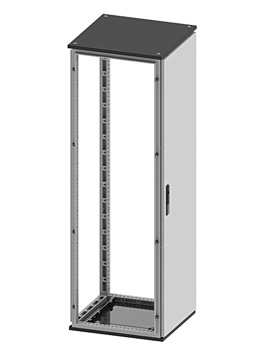

Напольные сборные универсальные шкафы CQE

Предназначены для создания систем управления, контроля или распределения энергии, а также для организации телекоммуникационных узлов. Шкафы CQE изготавливаются из высококачественной листовой стали, поставляются в 116 различных типоразмерах.

Каркас шкафа, крыша и панели выполнены из высококачественной листовой стали толщиной не менее 1,5 мм, монтажная плата производится из оцинкованной стали толщиной до 3 мм и имеет специальную П-образную окантовку для дополнительной жесткости.

Стандартный шкаф в сборе имеет уровень пыле- и влагозащиты, соответствующий IP55. Данный уровень может быть увеличен до IP65 при использовании специальных аксессуаров.

Зона климатического исполнения, в которой можно использовать шкафы CQE без риска потерять/ухудшить основные характеристики шкафа, такие как IP, IK, качество порошкового покрытия, целостность уплотнителя на внешних элементах шкафа, максимальна – УХЛ 1 по ГОСТ 15150. Конструкция профиля шкафа имеет несколько ребер жесткости, что обеспечивает высокую прочность и несущую способность стоек до 1000 кг на шкаф в сборе.

Все внутренние монтажные элементы шкафа CQE имеют универсальный шаг перфорации – 25 мм, что позволяет быстро и просто осуществлять любые модификации конструкции шкафа.

Широкий выбор типоразмеров и аксессуаров, возможность объединения шкафов в линию, совместимость с активным оборудованием ведущих европейских и отечественных производителей делают шкафы CQE универсальным решением, способным удовлетворить самые высокие требования заказчиков.

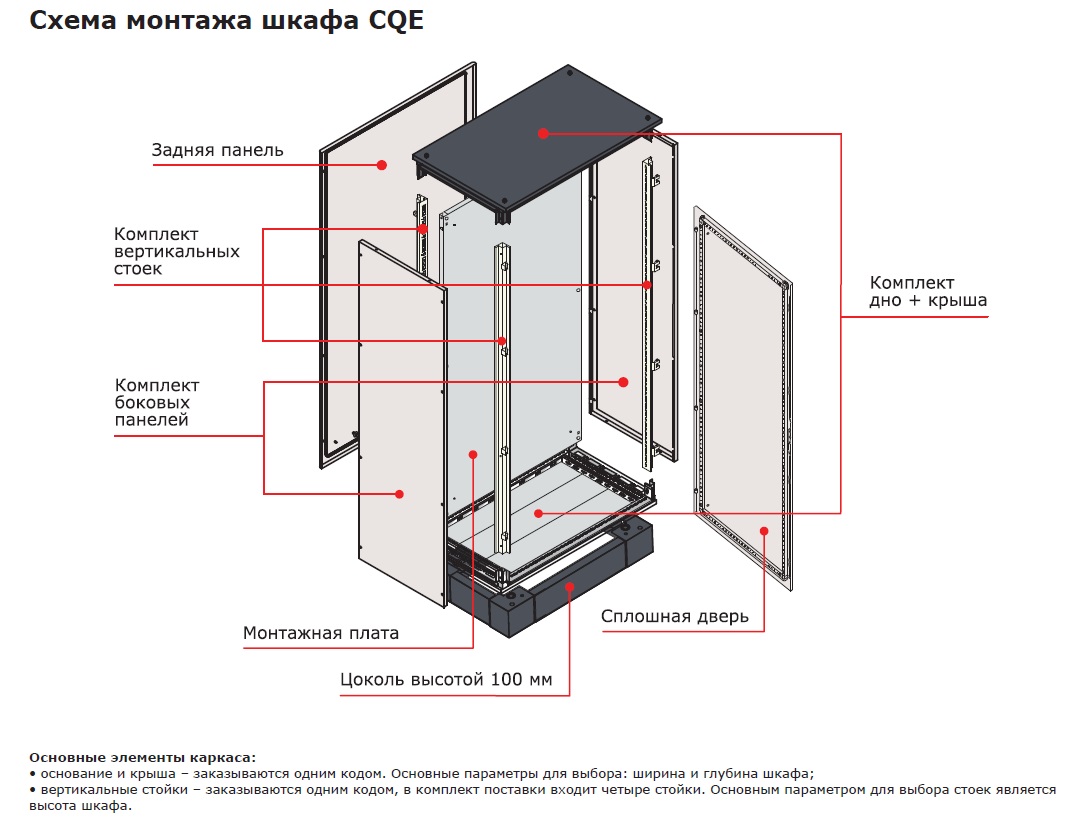

Основные элементы конструкции

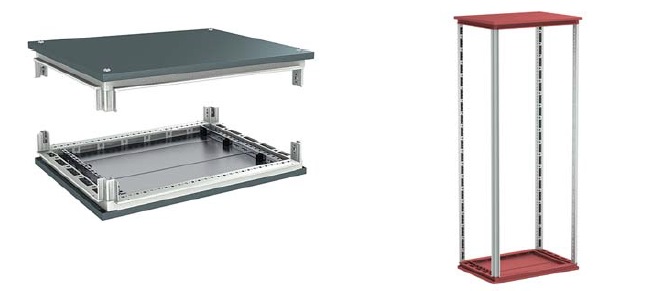

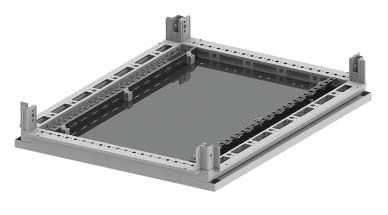

Комплект дно и крыша

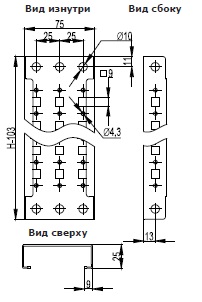

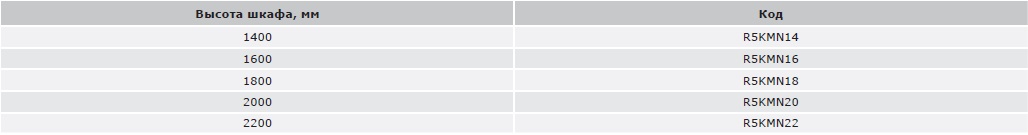

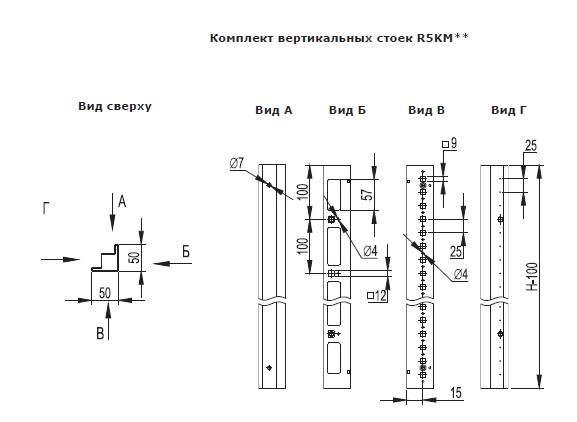

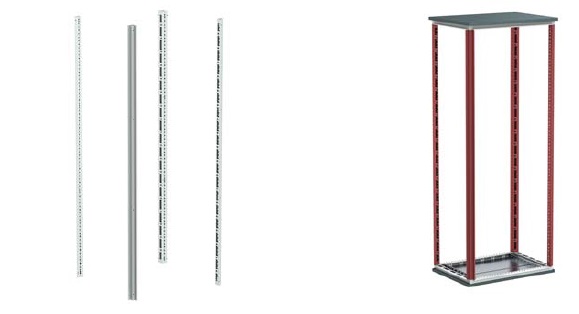

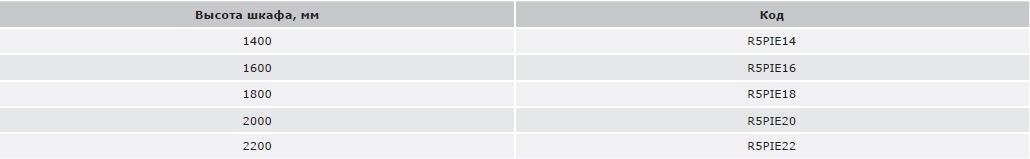

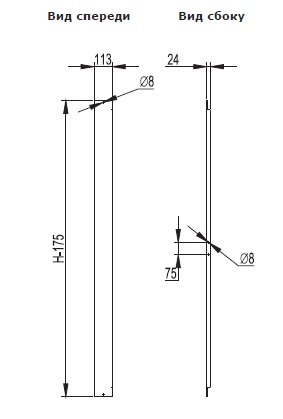

Комплект вертикальных стоек

Материал:
• сталь 1,5 мм, порошковое покрытие RAL 7035.
Отличительные особенности:
• конструкция профиля имеет 6 ребер жесткости, что обеспечивает высокую
прочность и несущую способность стоек (до 700 кг на каркас и 1000 кг на шкаф
в собранном виде);
• универсальная перфорация стоек с шагом 25 мм позволяет устанавливать различные
аксессуары.
Комплект поставки:
• 4 стойки, монтажные аксессуары для установки стоек.

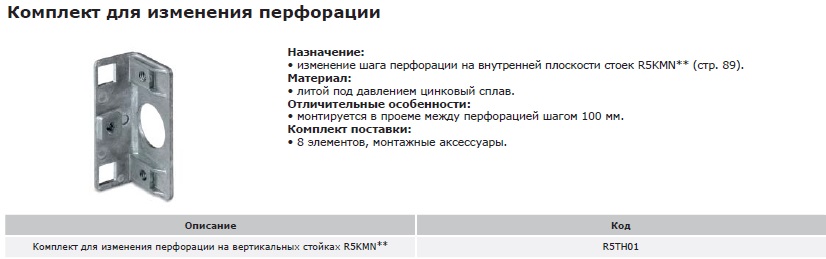

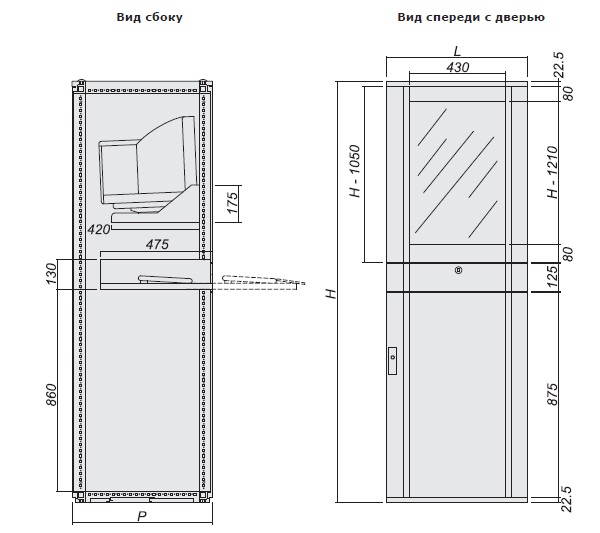

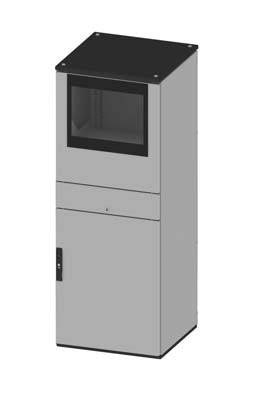

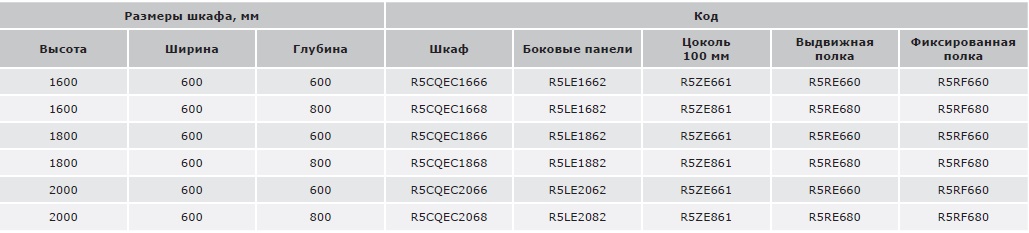

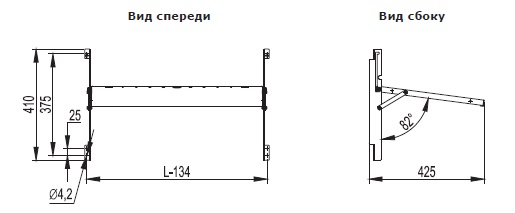

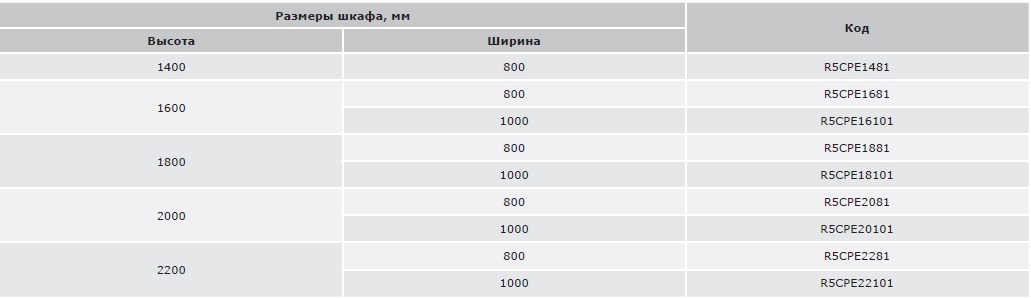

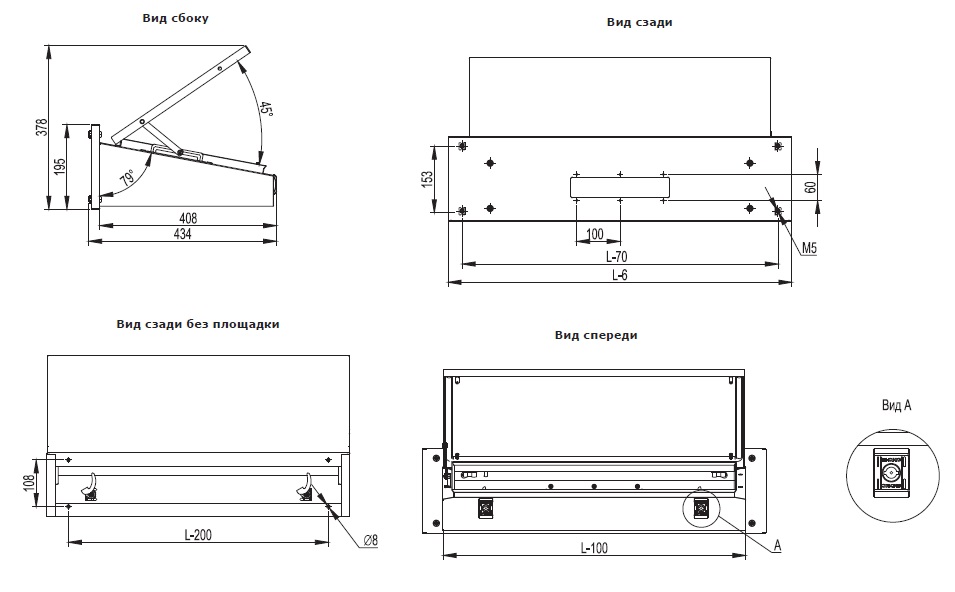

Напольные компьютерные шкафы CQEС

Назначение:
• разработан специально для эксплуатации в промышленных условиях.
Материал:
• каркас: сталь 1,5 мм, порошковое покрытие RAL 7035;
• двери: сталь 2 мм, порошковое покрытие RAL 7035.
Отличительные особенности:
• степень защиты – IP55.
Комплект поставки:
• каркас, прозрачная дверь с ударопрочным стеклом (4 мм), полка для монитора, полка для клавиатуры, нижняя и задняя двери, монтажные аксессуары.

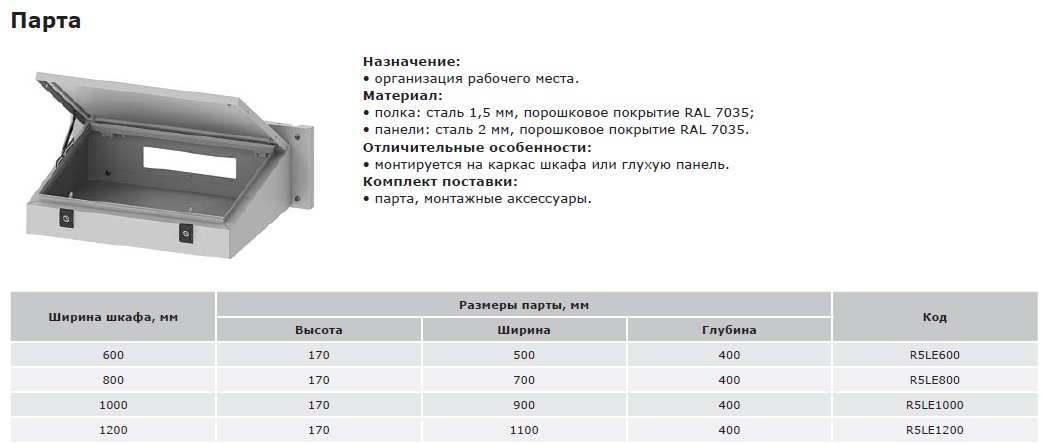

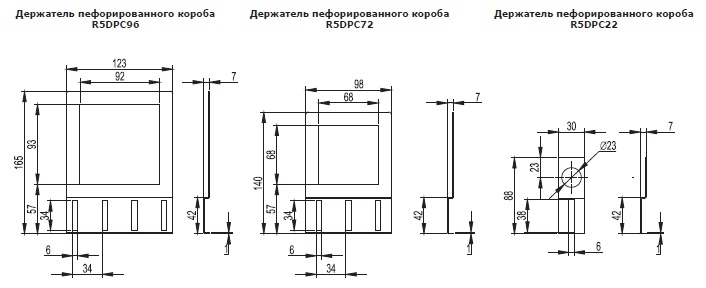

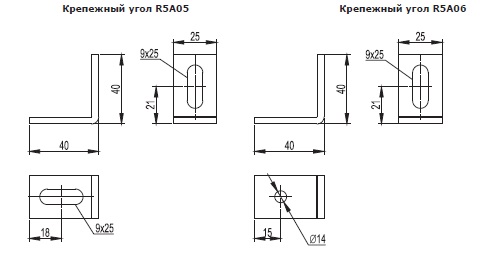

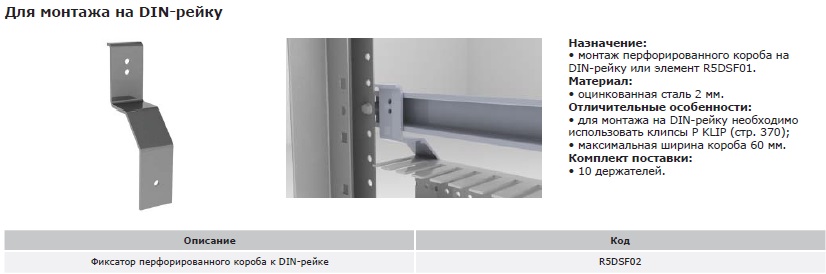

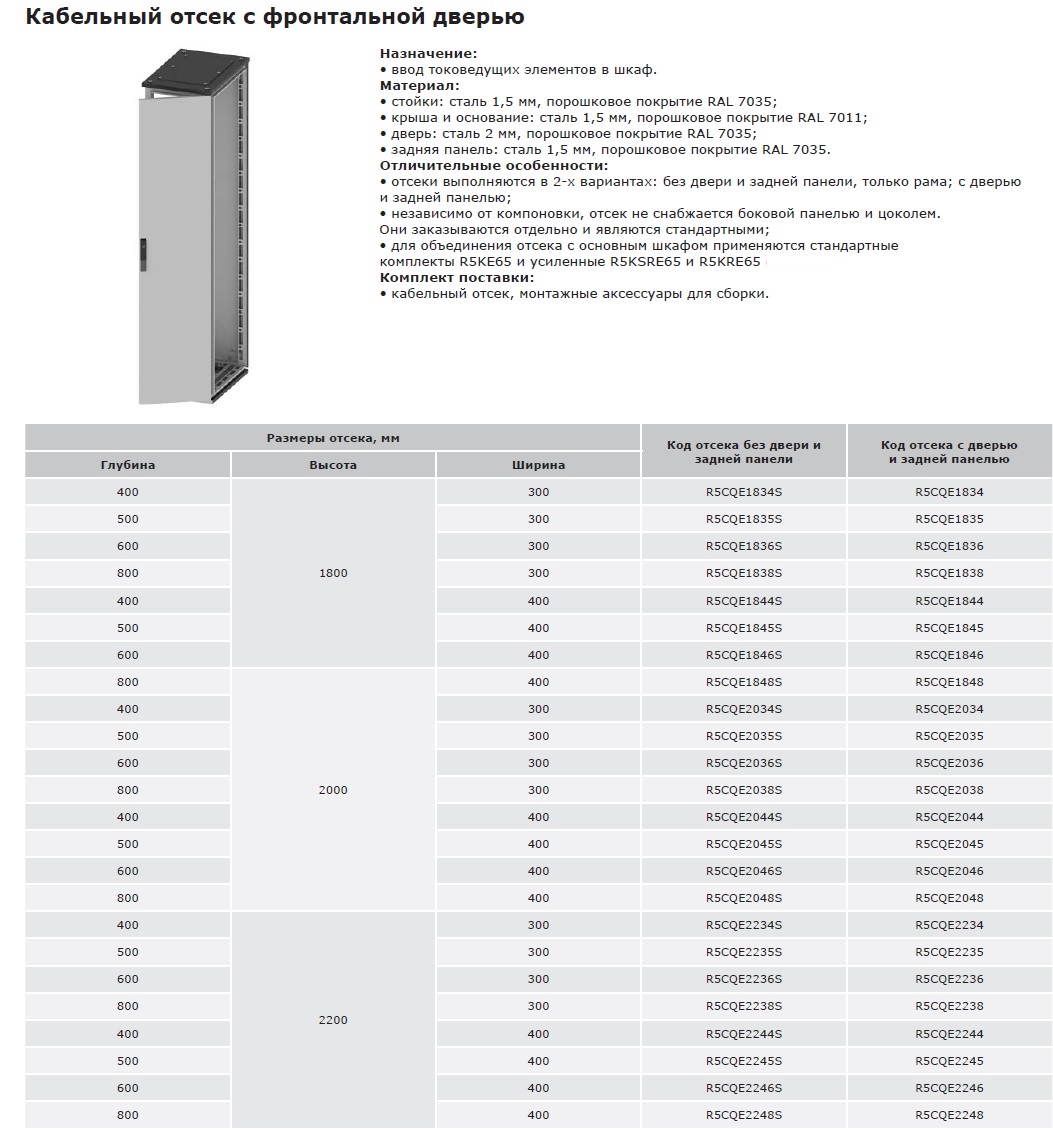

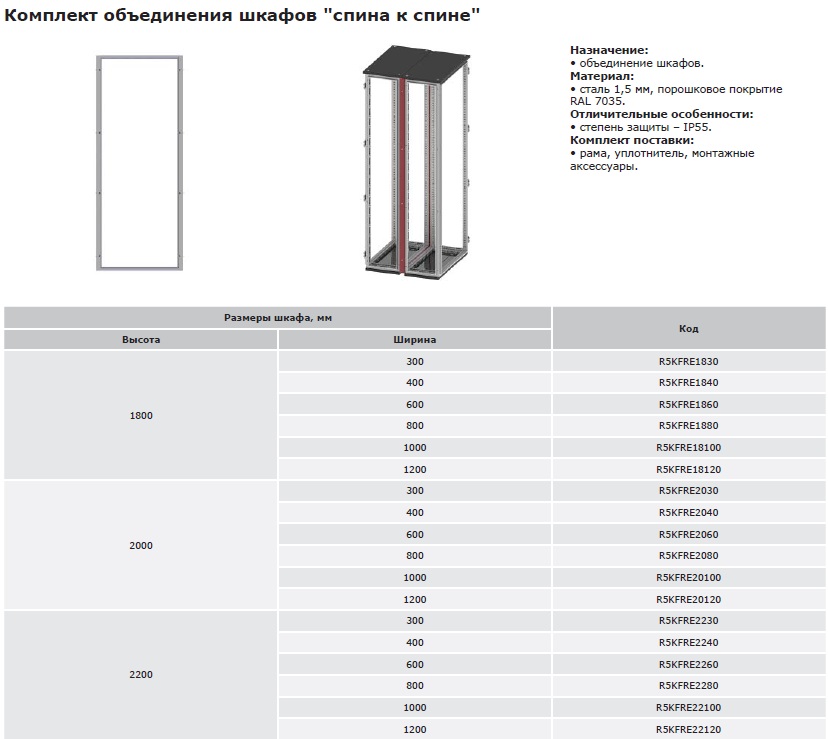

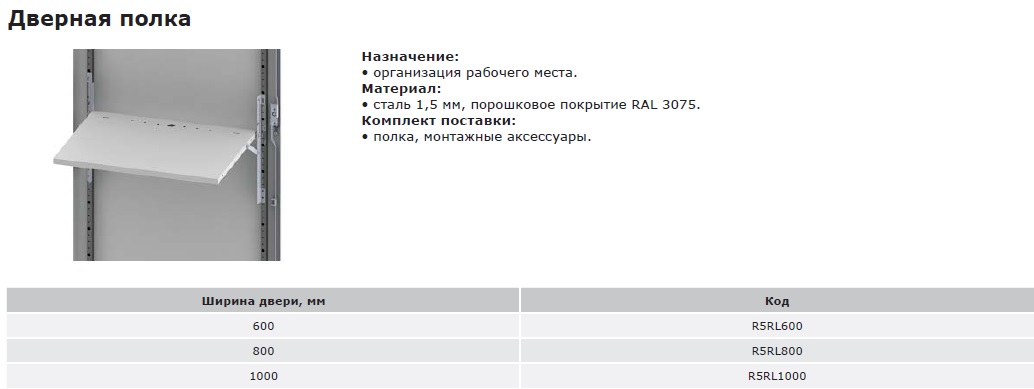

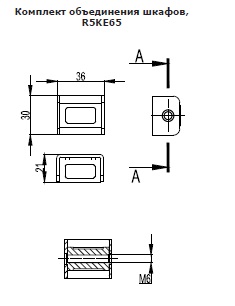

Аксессуары для шкафов

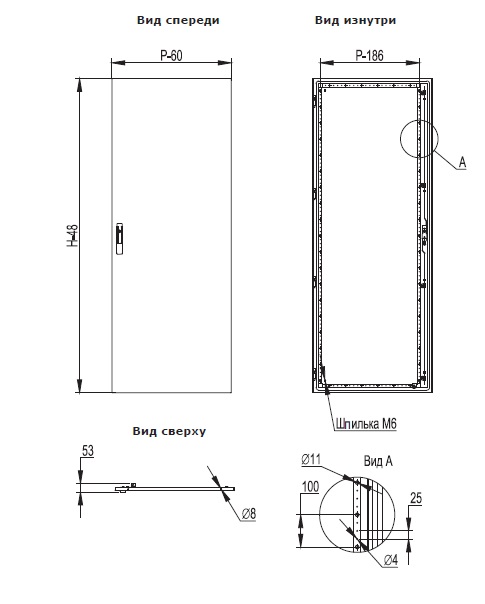

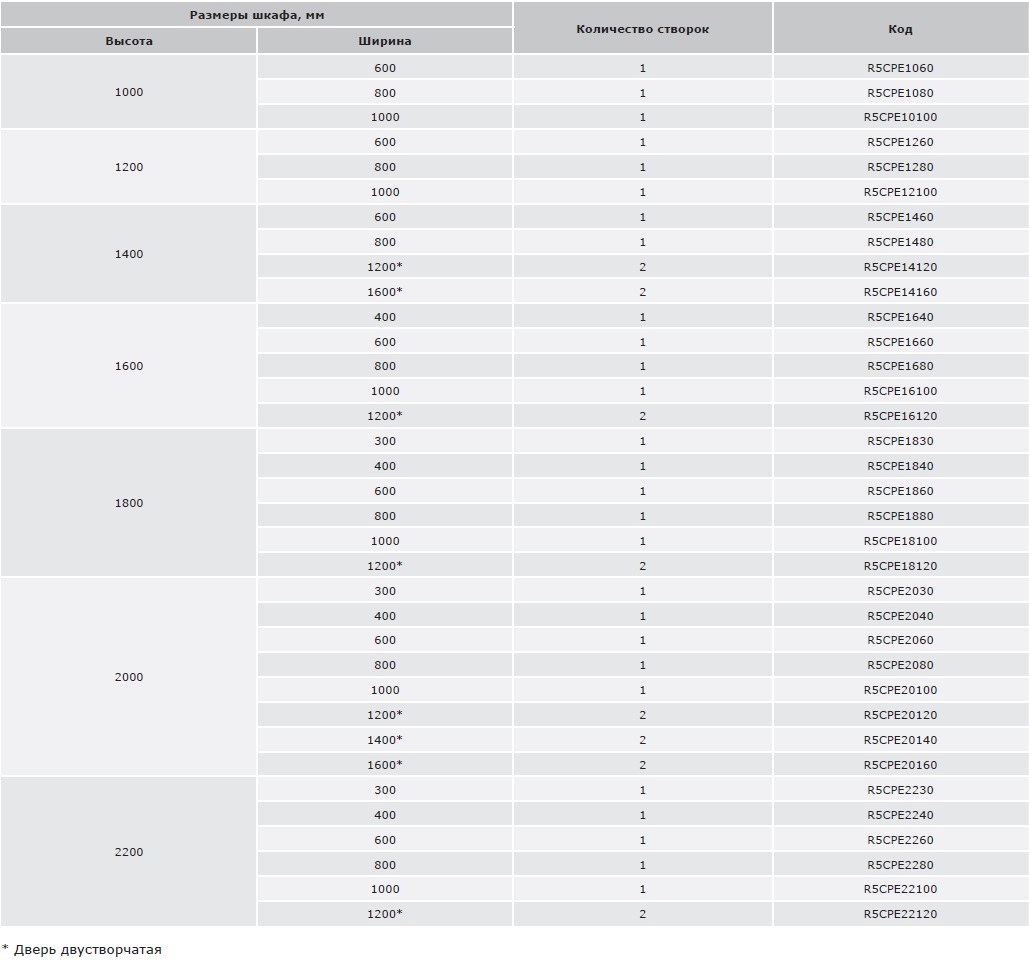

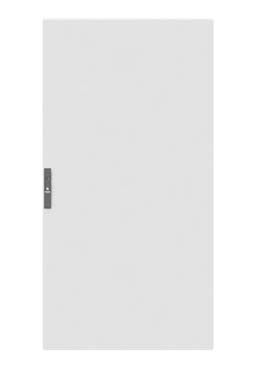

Сплошная дверь

Назначение:
• ограничение доступа к установленному в шкафу оборудованию.
Материал:
• сталь 2 мм, порошковое покрытие RAL 7035.
Отличительные особенности:
• укомплектована внутренней усиливающей рамой;
• угол открытия двери – 130°;
• специальный уплотнитель по внутреннему периметру, обеспечивающий степень защиты до IP65;
• укомплектована стандартной ручкой со встроенным замком;
• в двери установлен замок под ключ с двойной бородкой;
• для ширины от 1200 мм (включительно) двери исполняются двустворчатыми;
• в комплект поставки входят все необходимые элементы для монтажа дверей к каркасу шкафа.
Комплект поставки:
• дверь, замок, монтажные аксессуары.

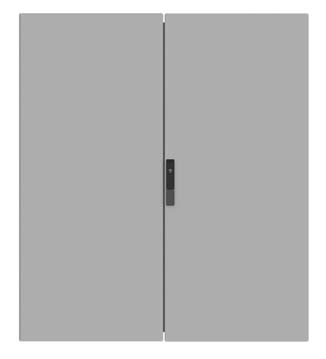

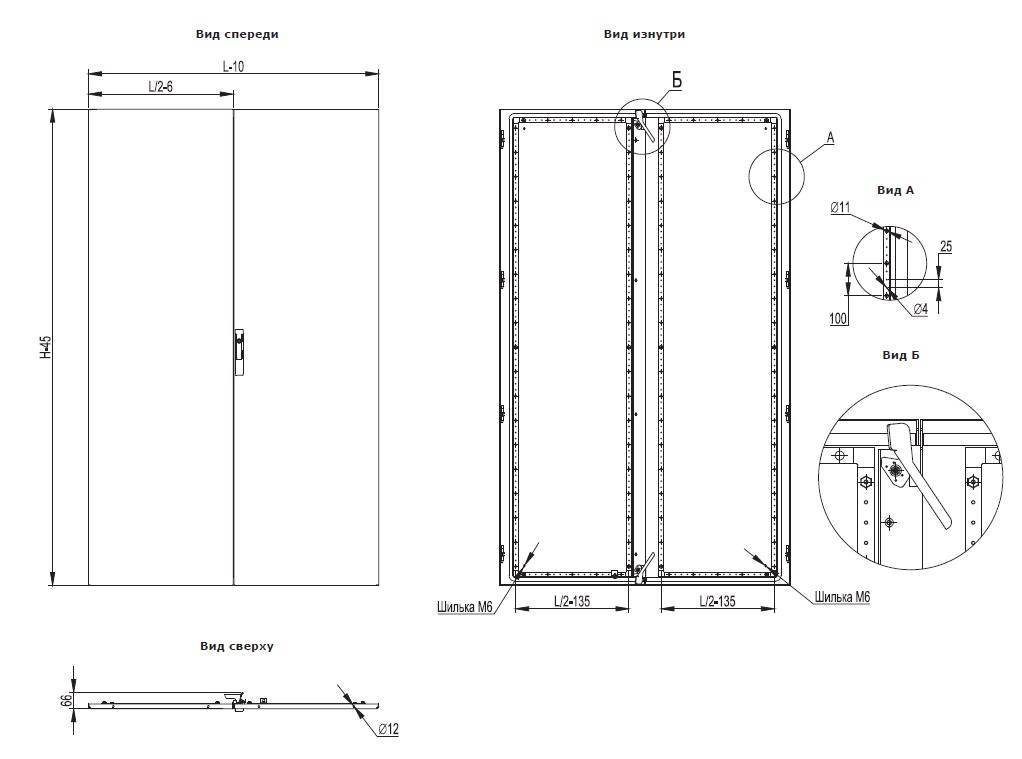

Двустворчатая дверь

Назначение:
• ограничение доступа к установленному в шкафу оборудованию.
Материал:
• сталь 2 мм, порошковое покрытие RAL 7035.
Отличительные особенности:
• укомплектована внутренней усиливающей рамой;
• угол открытия двери – 130°;
• имеет уплотнитель по внутреннему периметру, обеспечивающий степень защиты до IP65;
• укомплектована стандартной ручкой со встроенным замком;
• в двери установлен замок под ключ с двойной бородкой;
• в комплект поставки входят все необходимые элементы для монтажа дверей к каркасу шкафа.
Комплект поставки:
• дверь, замок, монтажные аксессуары.

Боковая сплошная дверь

Назначение:
• ограничение доступа к установленному в шкафу оборудованию.
Материал:
• сталь 2 мм, порошковое покрытие RAL 7035.
Отличительные особенности:
• укомплектована внутренней усиливающей рамой;
• имеет уплотнитель по внутреннему периметру, обеспечивающий степень защиты до IP65;
• укомплектована стандартной ручкой со встроенным замком;
• в двери установлен замок под ключ с двойной бородкой;
• максимальный угол открытия двери до 100°.
Комплект поставки:
• дверь, замок, монтажные аксессуары.

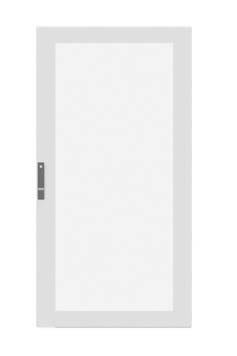

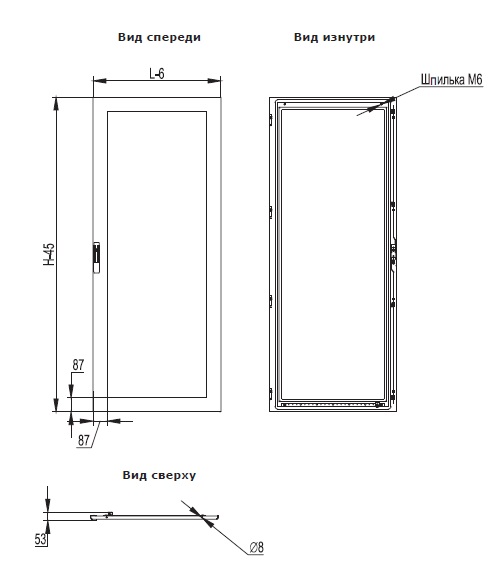

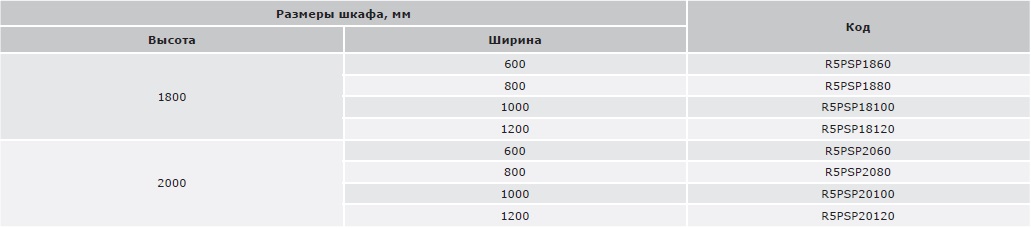

Прозрачная дверь

Назначение:
• ограничение доступа к установленному в шкафу оборудованию.
Материал:
• сталь 2 мм, порошковое покрытие RAL 7035;
• ударопрочное стекло толщиной 4 мм.
Отличительные особенности:
• имеет уплотнитель по внутреннему периметру, обеспечивающий степень защиты до IP65;
• угол открытия двери – 130°;
• укомплектована стандартной ручкой со встроенным замком;
• в двери установлен замок под ключ с двойной бородкой;
• в комплект поставки входят все необходимые элементы для монтажа дверей к каркасу шкафа.
Комплект поставки:
• дверь, замок, монтажные аксессуары.

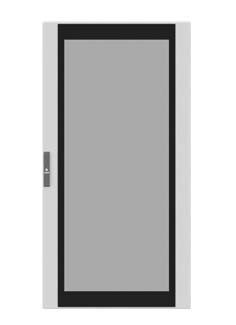

Затемненная прозрачная дверь

Назначение:
• ограничение доступа к установленному в шкафу оборудованию.
Материал:
• сталь 2 мм, порошковое покрытие RAL 7035;
• затемненное ударопрочное стекло толщиной 4 мм.
Отличительные особенности:
• имеет уплотнитель по внутреннему периметру, обеспечивающий степень защиты до IP65;
• укомплектована стандартной ручкой со встроенным замком, двойная бородка;
• в комплект поставки входят все необходимые элементы для монтажа дверей к каркасу шкафа.
Комплект поставки:
• дверь, замок, монтажные аксессуары.

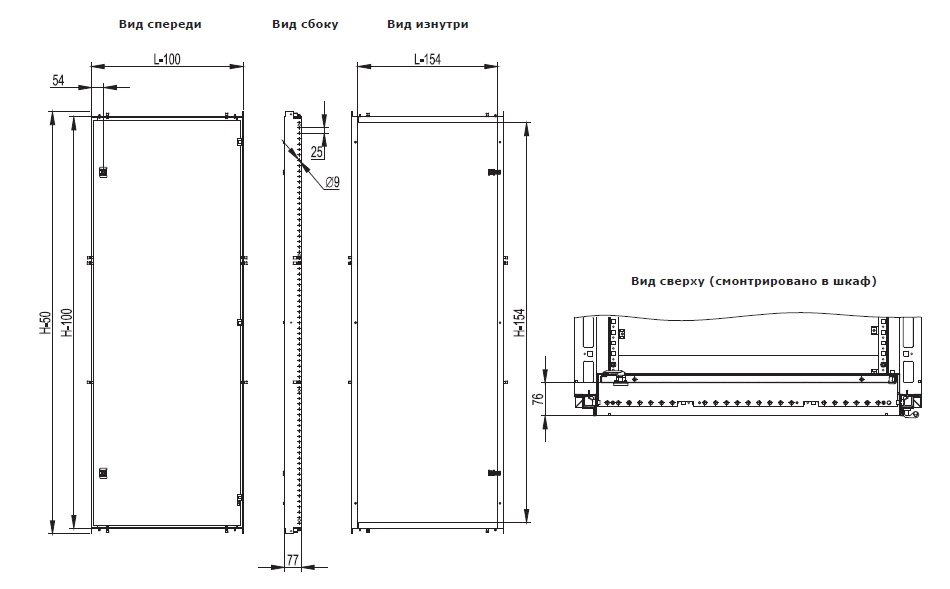

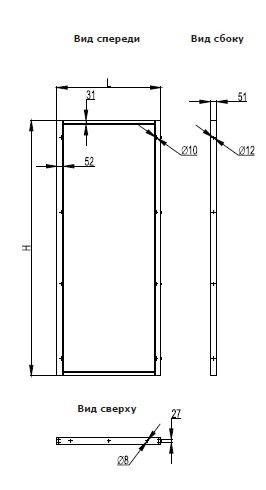

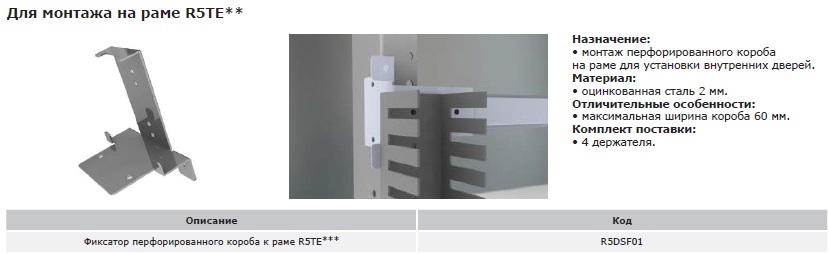

Внутренняя дверь

Назначение:
• монтаж элементов управления и сигнализации.
Материал:
• сталь 2 мм, порошковое покрытие RAL 7035.
Отличительные особенности:
• обеспечивает уровень защиты IP20.
Комплект поставки:
• дверь, монтажная рама, 2 замка, монтажные аксессуары.

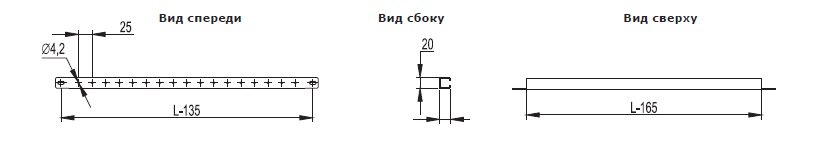

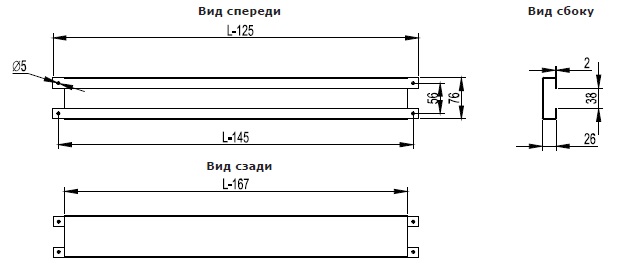

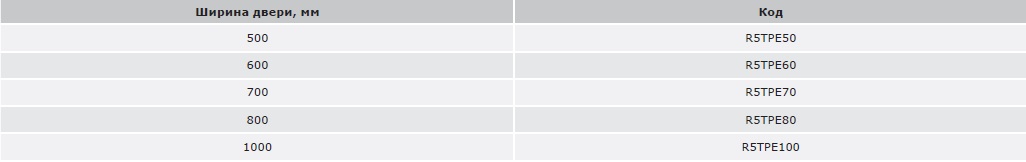

Горизонтальные дверные рейки

Назначение:
• монтаж оборудования на внутренней плоскости двери.
Материал:
• оцинкованная сталь 2 мм.
Отличительные особенности:
• монтаж производится к усиливающей раме двери.

Комплект поставки:
• 10 реек, монтажные аксессуары.

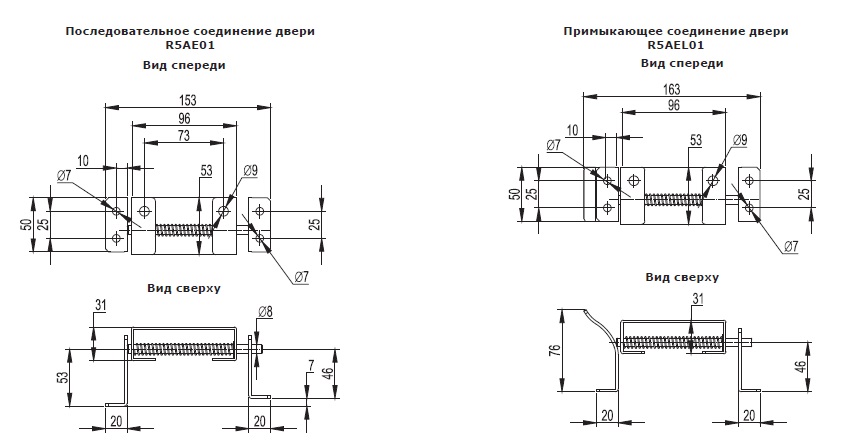

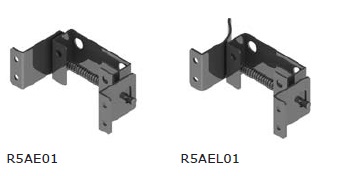

Устройство взаимной блокировки двери

Назначение:
• блокирует открытие двери, если не открыта основная дверь.
Материал:
• оцинкованная сталь 2,5 мм.
Комплект поставки:
• блокиратор, монтажные аксессуары.

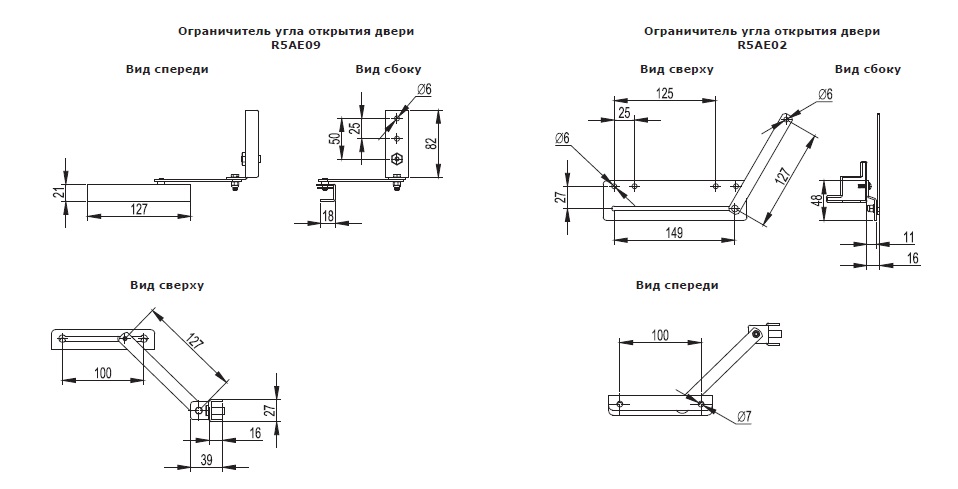

Ограничитель угла открытия двери до 90°

Назначение:
• изменение угла открытия дверь.
Материал:
• оцинкованная сталь 2 мм.
Отличительные особенности:
• максимальный угол открытия двери при использовании ограничителя составляет 90°.
Комплект поставки:
• ограничитель, монтажные аксессуары.

Петли на 180°

Назначение:
• изменение угла открытия двери.
Материал:
• легированный штампованный алюминий RAL 9005.
Отличительные особенности:
• максимальный угол открытия двери при использовании ограничителя составляет 180°.
Комплект поставки:
• 4 петли, монтажные аксессуары.

Поворотная ручка

Назначение:
• защита от несанкционированного доступа.
Материал:
• пластик.
Отличительные особенности:
• личинки в замках взаимозаменяемы.

Стандартная ручка

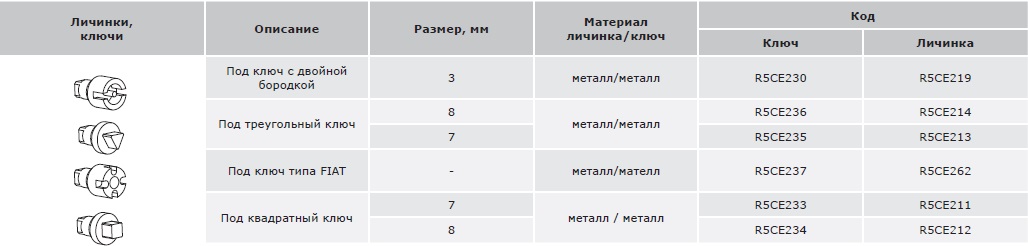

Сменные личинки для замка

Назначение:
• защита от несанкционированного доступа.
Материал:
• пластик/металл.
Отличительные особенности:
• ключ заказывается отдельным кодом.
Комплект поставки:
• личинка.

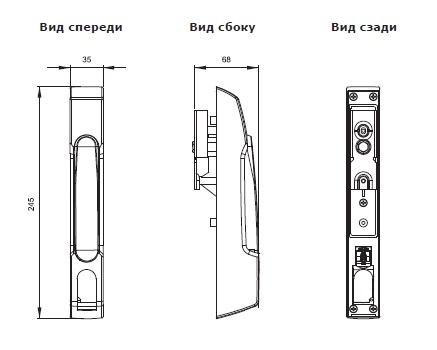

Улучшенная ручка

Назначение:
• защита от несанкционированного доступа.
Материал:
• пластик/металл.
Отличительные особенности:
• конструкция ручки предусматривает наличие защитной шторки для предотвращения попадания пыли и влаги в механизм замка;
• ручка комплектуется замком под индивидуальный ключ;
• конструкция ручки предотвращает самопроизвольный проворот механизма замка при вибронагрузках.
Комплект поставки:
• ручка с замком, ключ, монтажные аксессуары.

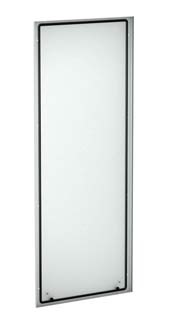

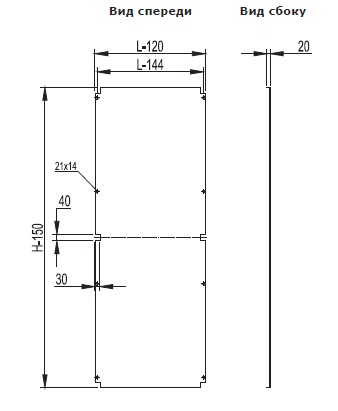

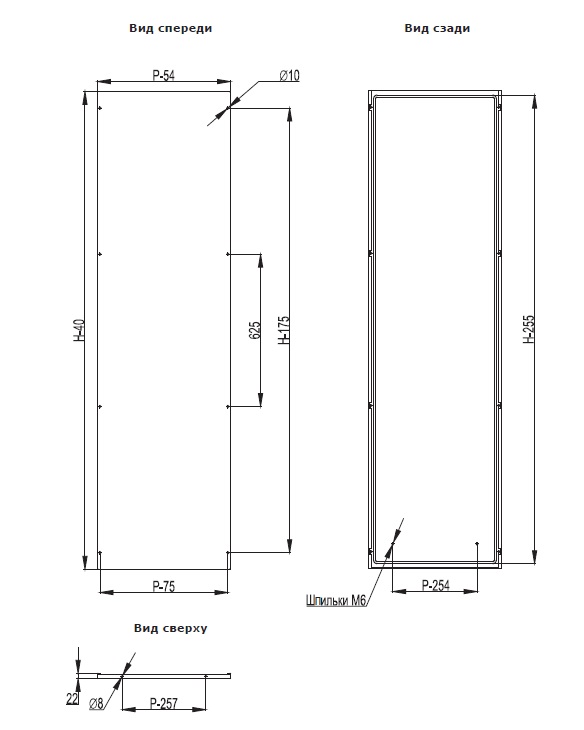

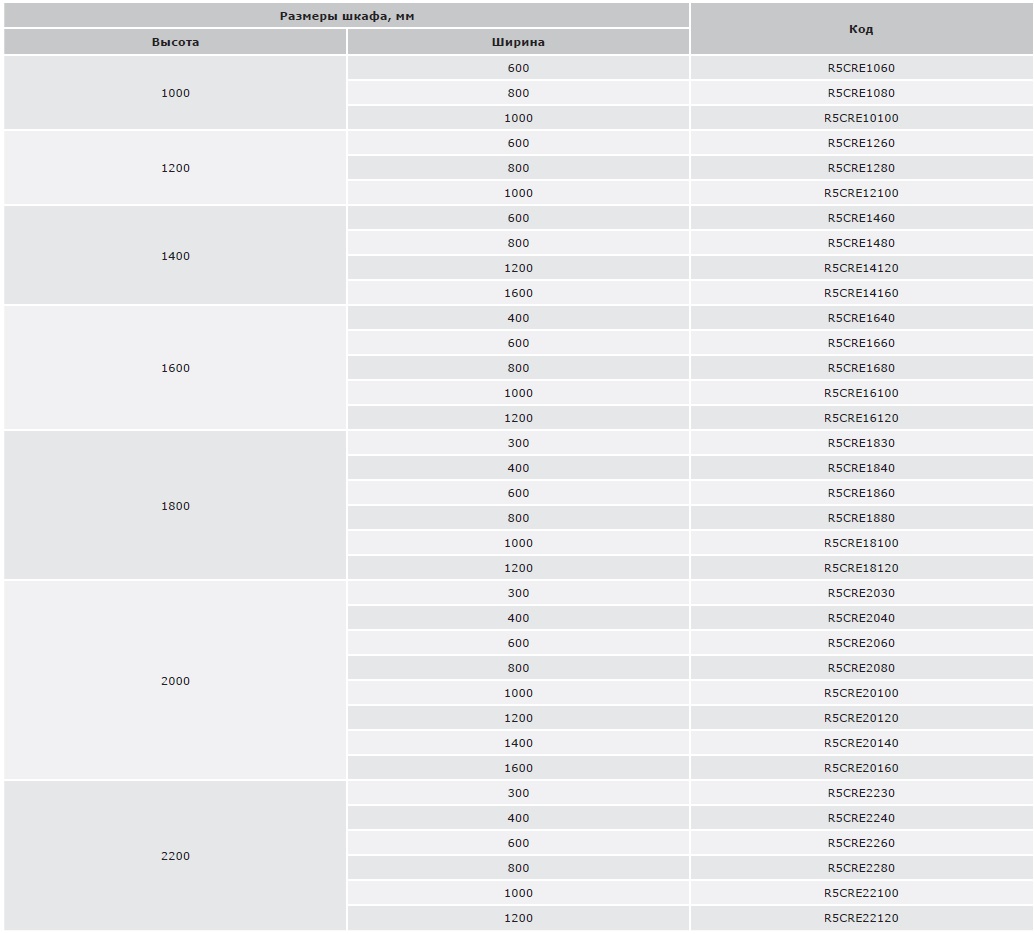

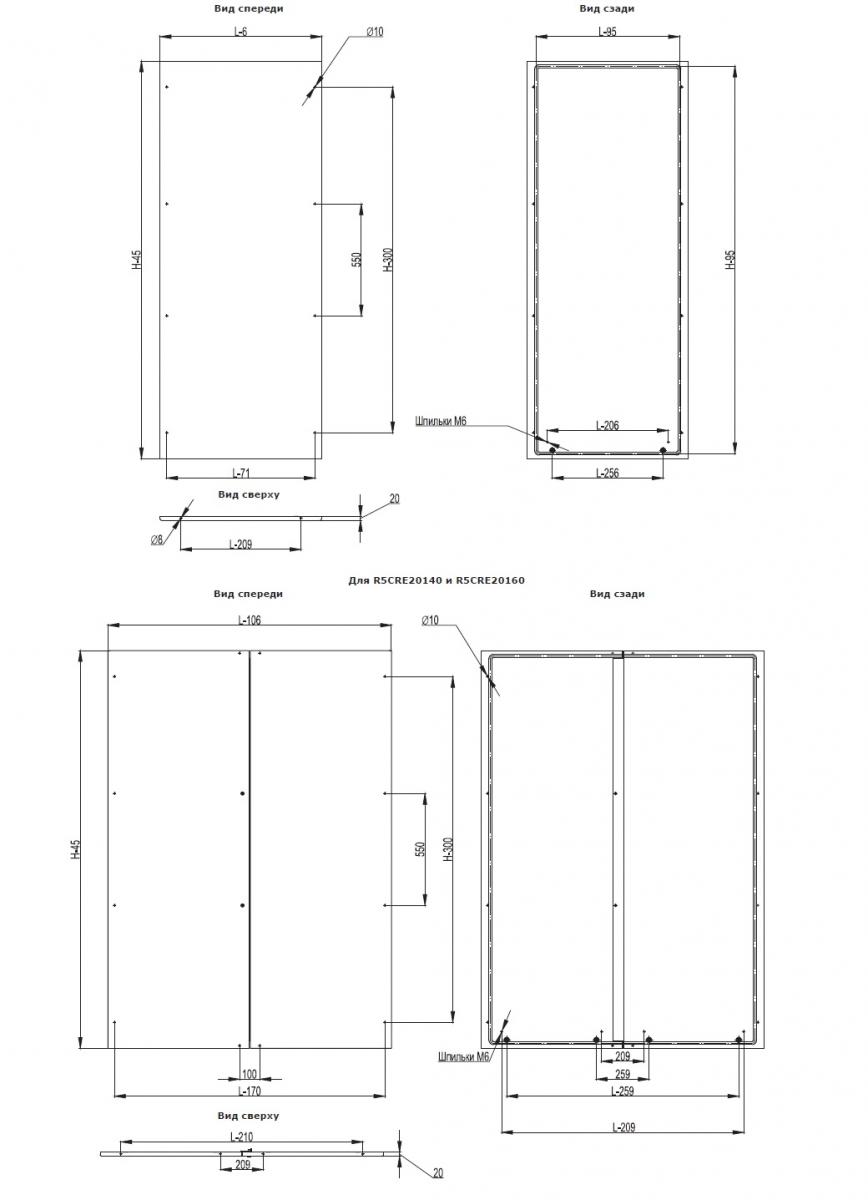

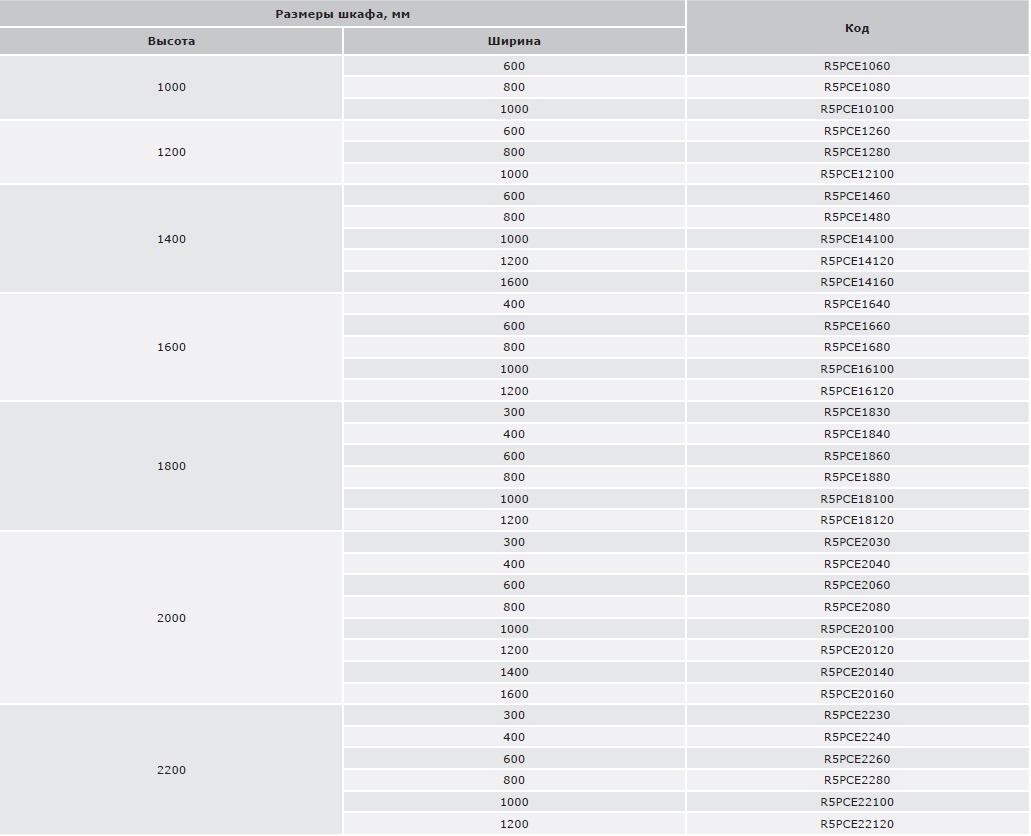

Задняя панель

Назначение:
• ограничение доступа к установленному в шкафу оборудованию.
Материал:
• сталь 1,5 мм, порошковое покрытие RAL 7035.
Отличительные особенности:
• имеет уплотнитель по внутреннему периметру, обеспечивающий степень защиты до IP65;
• для ширины шкафа от 1200 мм (включительно), выполняется из 2-х частей;
• монтажные отверстия находятся в углублениях с внешней стороны панелей, что обеспечивает единую плоскость панели и метизов;
• в комплект поставки входят все необходимые элементы для монтажа панелей к каркасу шкафа.
Комплект поставки:
• задняя панель, монтажные аксессуары.

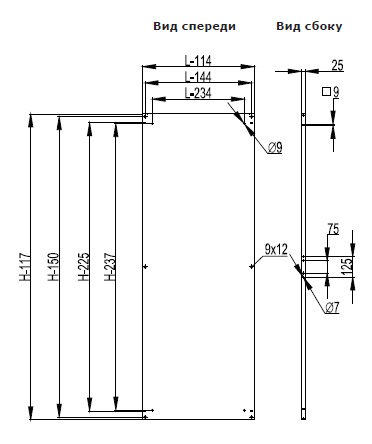

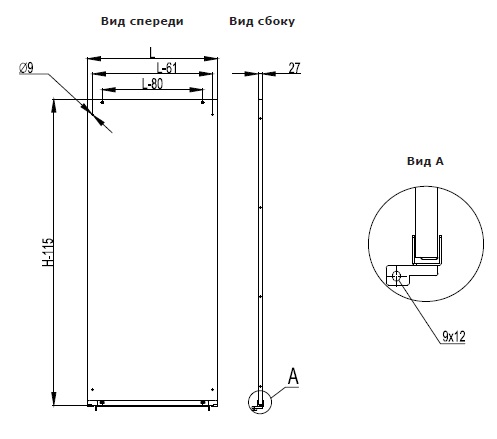

Боковые панели

Назначение:
• ограничение доступа к установленному в шкафу оборудованию.
Материал:
• сталь 1,5 мм, порошковое покрытие RAL 7035.
Отличительные особенности:
• специальный уплотнитель по внутреннему периметру, обеспечивающий степень защиты до IP65;
• монтажные отверстия находятся в углублениях с внешней стороны панелей,
что обеспечивает единую плоскость панели и метизов;
• в комплект поставки входят все необходимые элементы для монтажа панелей к каркасу шкафа.
Комплект поставки:
• две боковые панели, монтажные аксессуары.

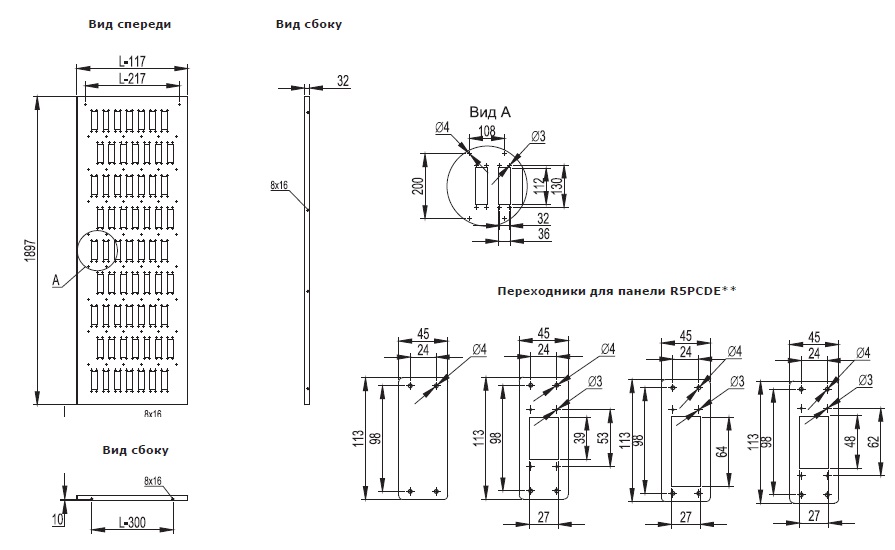

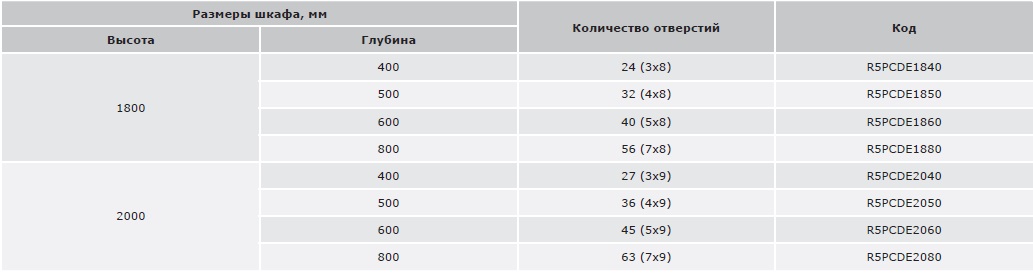

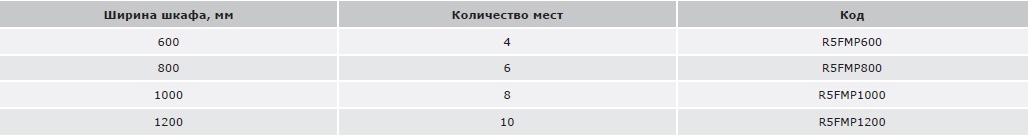

Панели для промышленных разъемов

Назначение:
• монтаж 24-х полюсных разъемов.
Материал:
• оцинкованная сталь 2 мм.
Отличительные особенности:
• обеспечивает уровень защиты IP30.
Комплект поставки:
• панель, монтажные аксессуары.

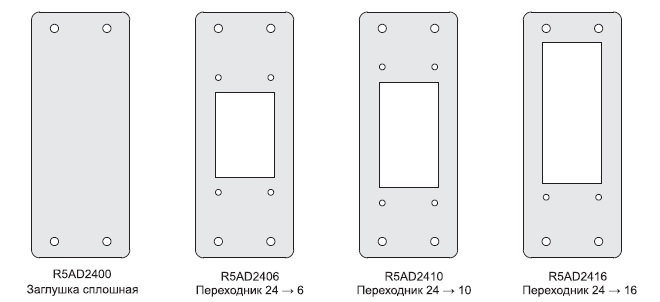

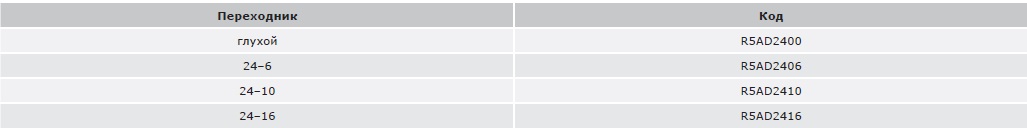

Переходники для панелей с промышленными разъемами

Назначение:
• закрытие неиспользуемых отверстий и перехода на разъемы с меньшим количеством полюсов.
Материал:
• оцинкованная сталь 2 мм.
Комплект поставки:
• 4 переходника, монтажные аксессуары.

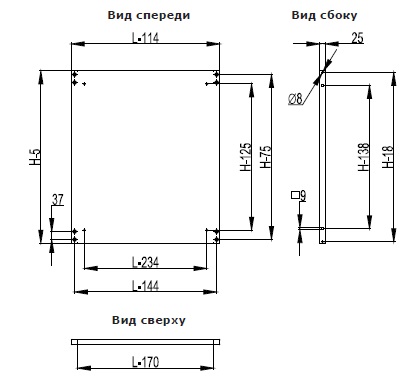

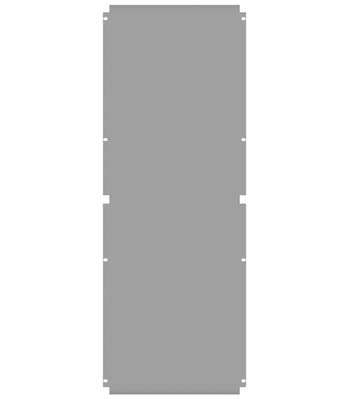

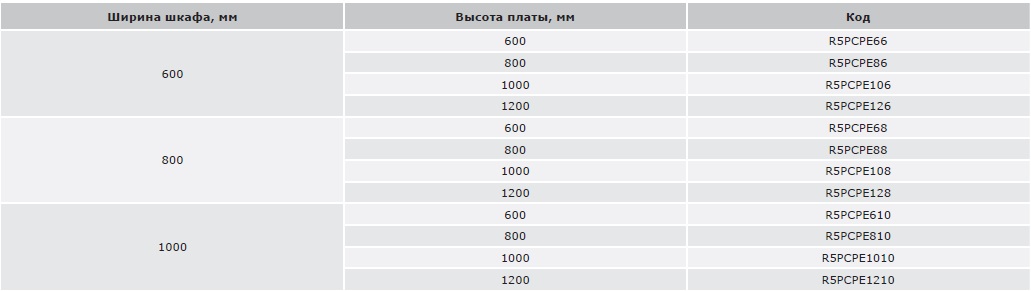

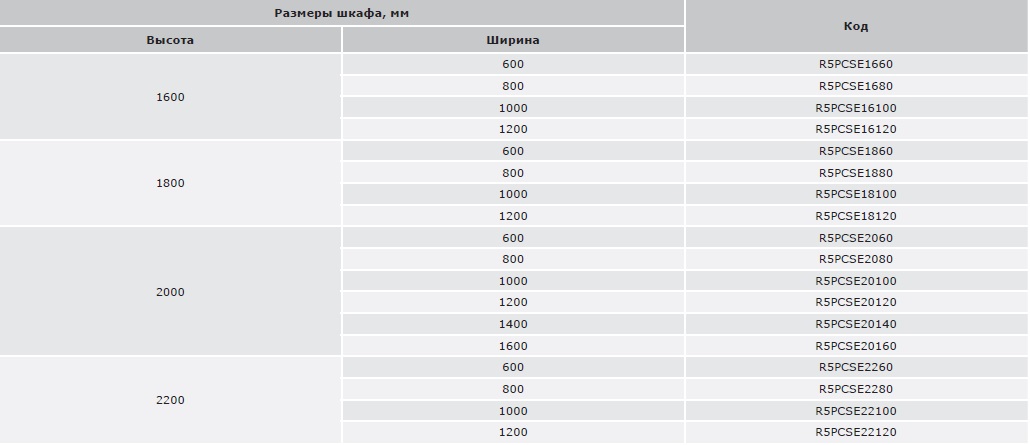

Монтажная плата

Назначение:
• монтаж оборудования.
Материал:
• оцинкованная сталь 2 или 3 мм (в зависимости от ширины).
Отличительные особенности:
• возможная регулировка по глубине с шагом 25 мм (при установке платы);
• номинальная статическая нагрузка до 600 кг;
• при монтаже тяжелого оборудования более 600 кг необходимо усиление платы специальными профилями.
Комплект поставки:
• монтажная плата, крепеж, монтажные аксессуары.

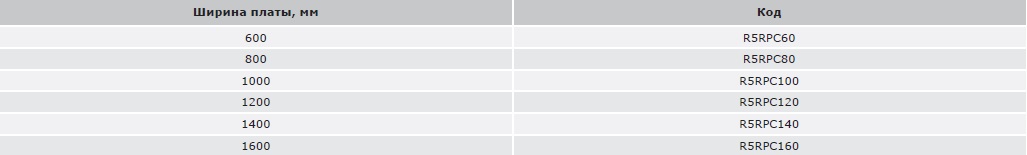

Усиливающий профиль для монтажной платы

Назначение:
• увеличение несущей способности монтажной платы при превышении номинальных статических нагрузок (не более 25 % от номинала).
Материал:
• оцинкованная сталь 2 мм.
Комплект поставки:
• 2 профиля, монтажные аксессуары.

Монтажная плата с боковой загрузкой

Назначение:
• монтаж оборудования.
Материал:
• оцинкованная сталь 2 или 3 мм (в зависимости от ширины).
Отличительные особенности:
• возможна регулировка по глубине с шагом 25 мм (при установке платы);
• номинальная статическая нагрузка до 600 кг;
• при монтаже тяжелого оборудования весом более 600 кг необходимо усиление платы специальным профилем R5RPCSE30 (длина профиля 3 м).
Комплект поставки:
• монтажная плата, крепеж, монтажные аксессуары.

Частичная монтажная плата

Назначение:
• монтаж оборудования.
Материал:
• оцинкованная сталь 2,5 мм.
Отличительные особенности:
• возможна регулировка по глубине с шагом 25 мм (при установке платы);

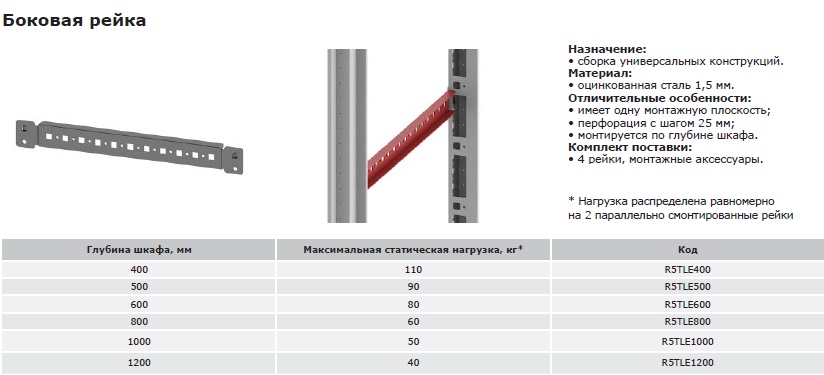

• для монтажа дополнительно необходимо заказать боковые рейки.
Комплект поставки:
• монтажная плата, крепеж, монтажные аксессуары.

Дополнительная монтажная плата

Назначение:
• монтаж оборудования.
Материал:
• оцинкованная сталь 2,5 мм.
Отличительные особенности:
• устанавливается с задней стороны основной монтажной платы, что позволяет обеспечить двустороннее размещение оборудования на платах.
Комплект поставки:
• монтажная плата, монтажные аксессуары.

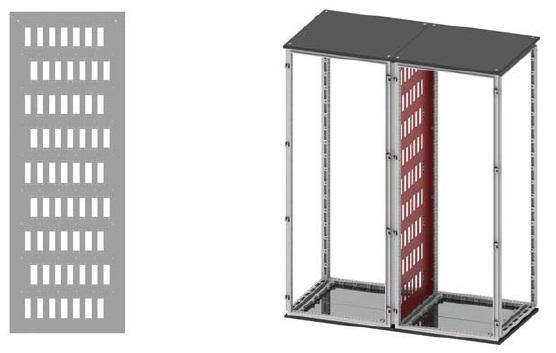

Промежуточная монтажная плата

Назначение:

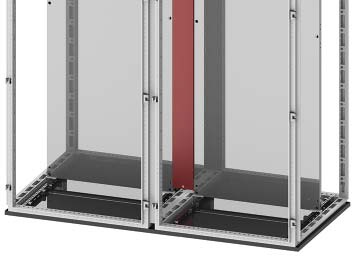

• обеспечение непрерывной монтажной плоскости.
Материал:
• оцинкованная сталь 2,5 мм.
Отличительные особенности:
• при объединении шкафов в общую линию плата обеспечивает единую монтажную плоскость для установки оборудования.
Комплект поставки:
• монтажная плата, монтажные аксессуары.

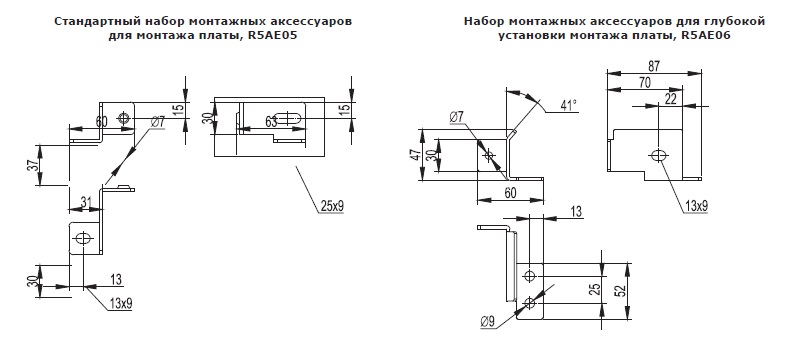

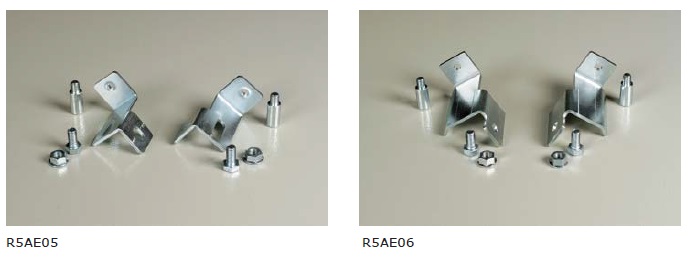

Набор монтажных аксессуаров для монтажной платы

Назначение:
• фиксация монтажной платы.
Материал:
• оцинкованная сталь 3 мм.
Комплект поставки:
• 2 крепежа, монтажные аксессуары.

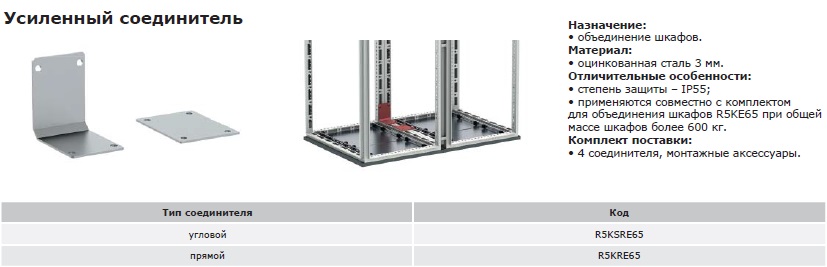

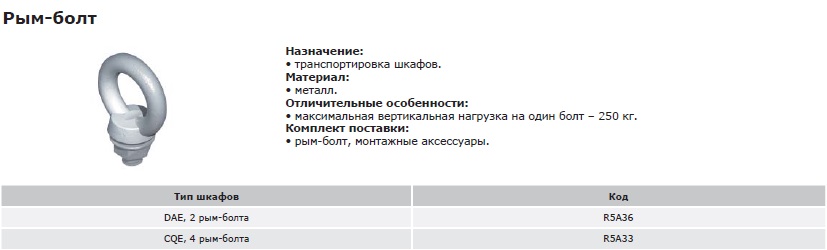

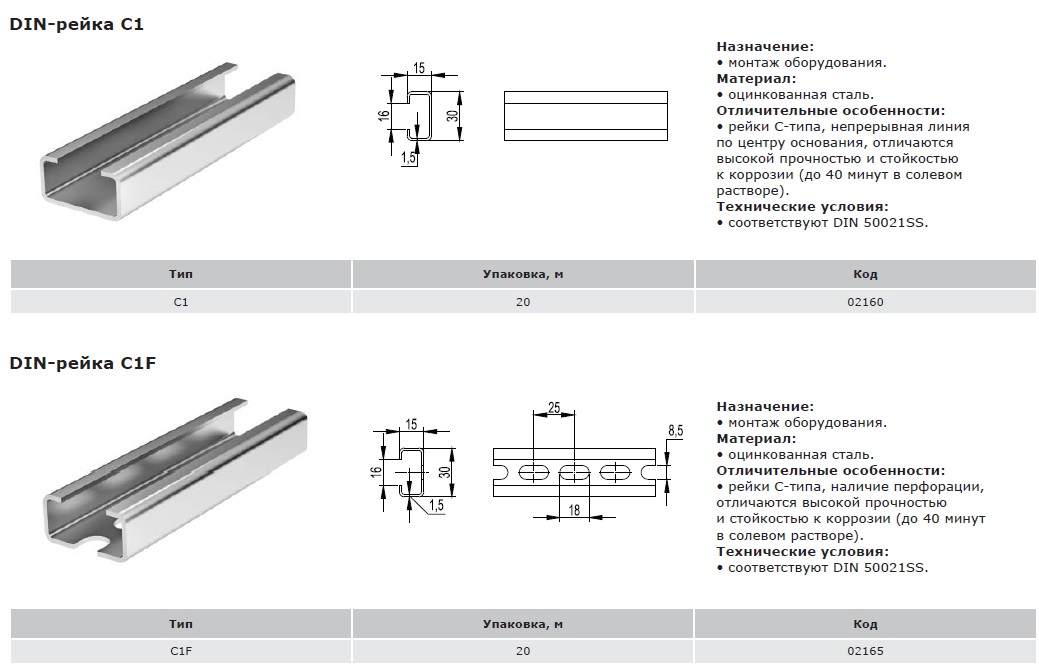

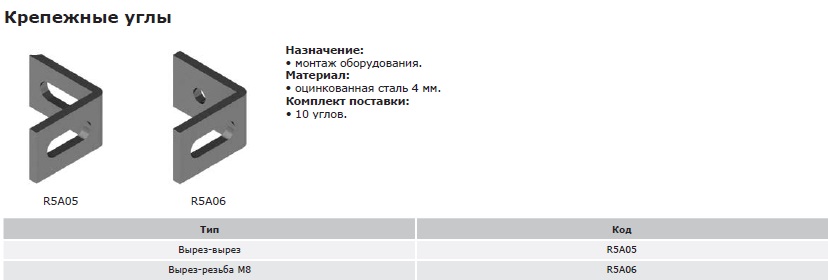

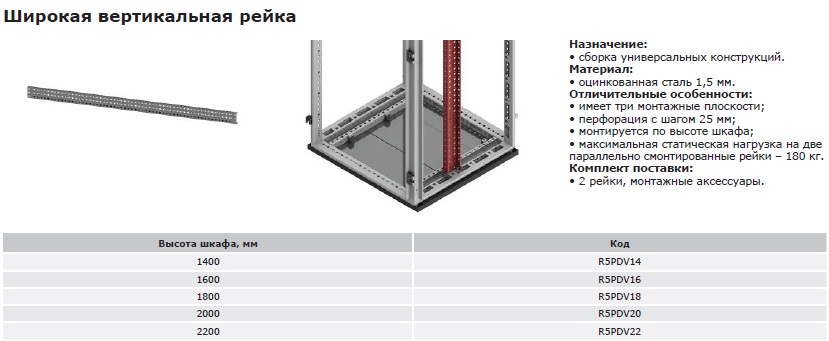

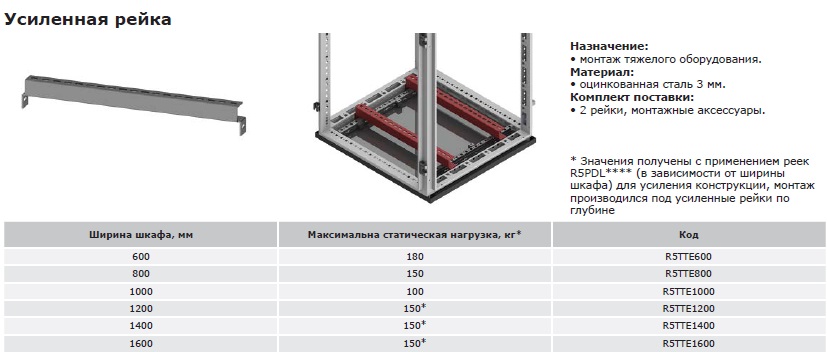

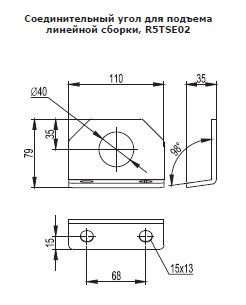

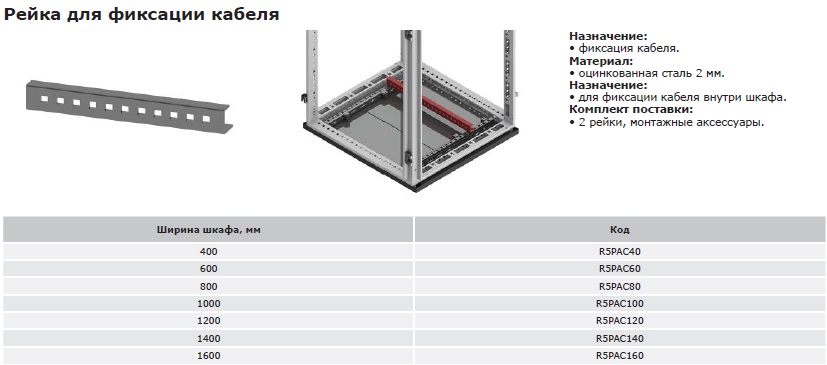

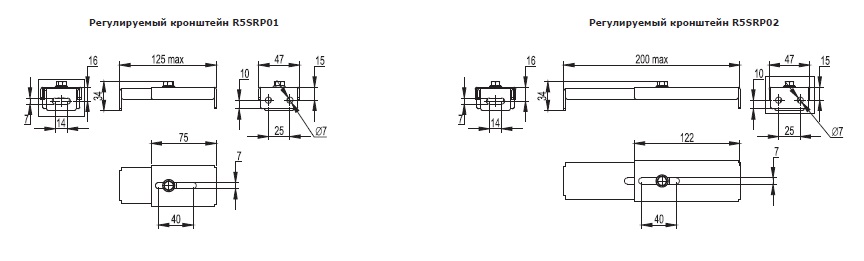

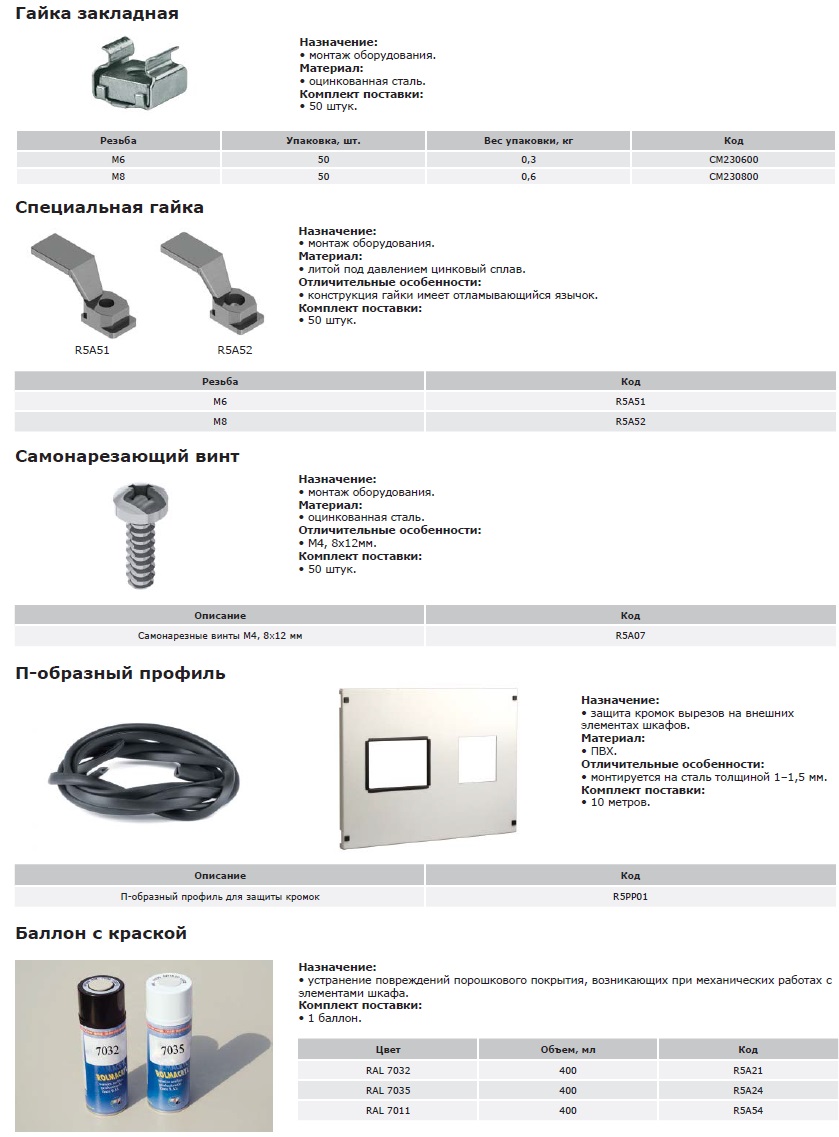

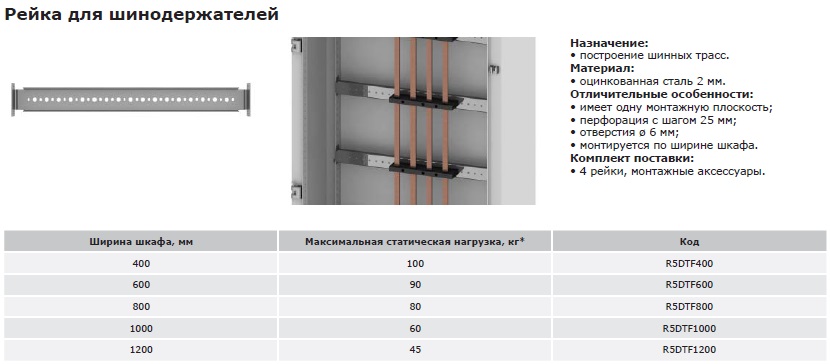

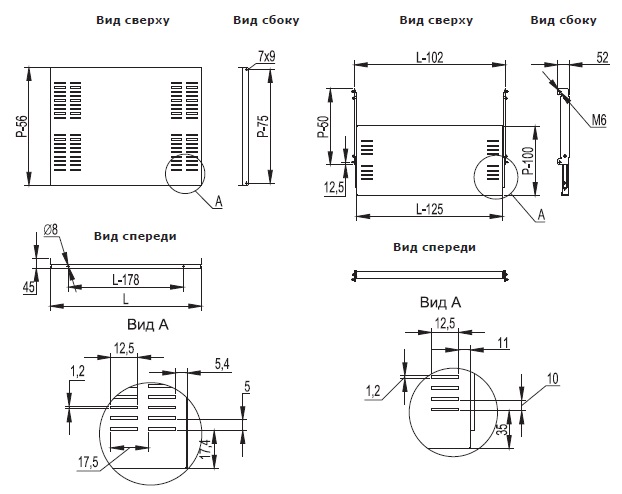

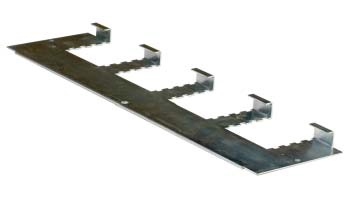

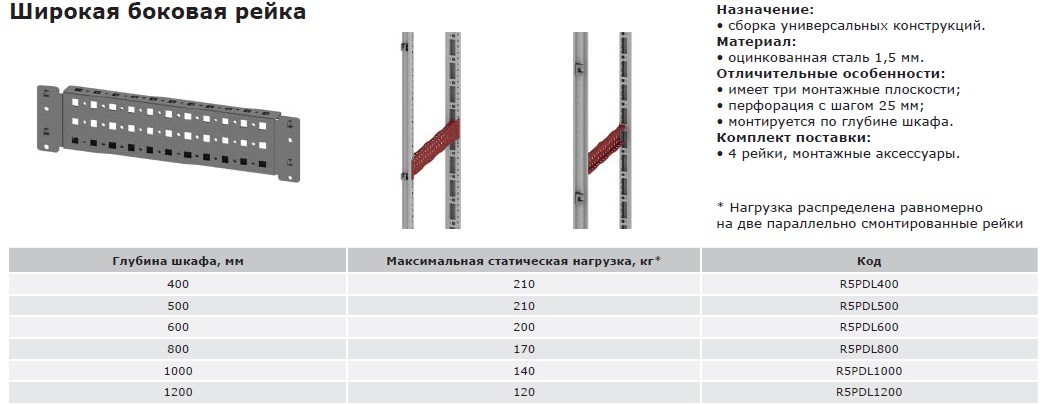

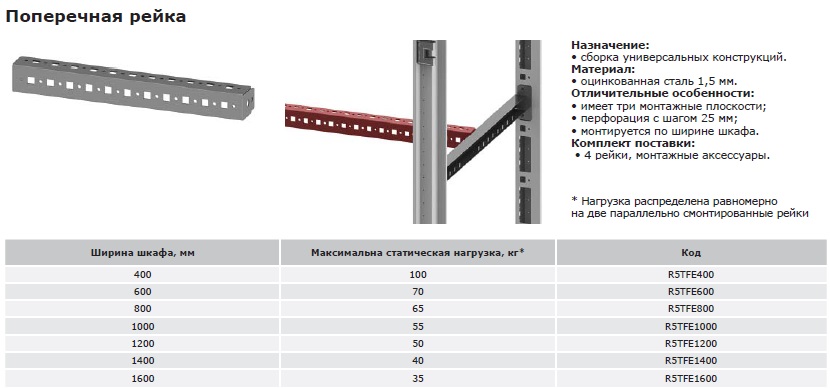

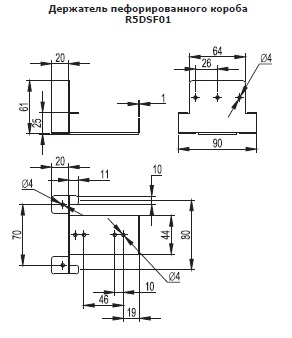

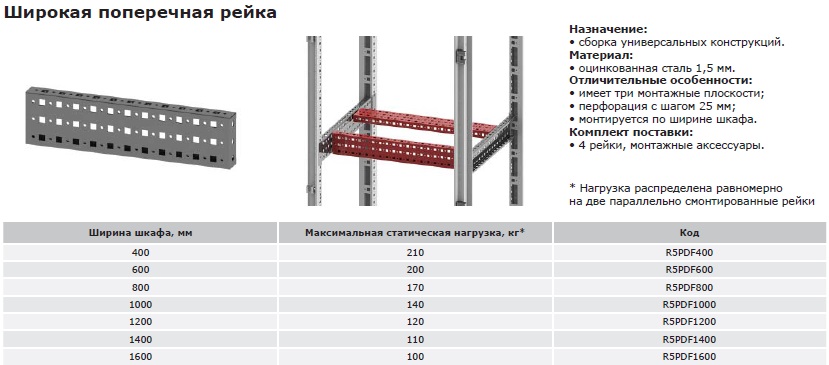

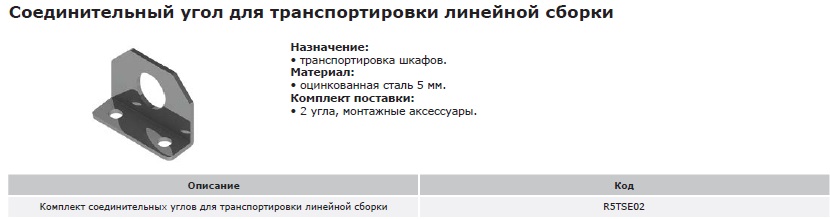

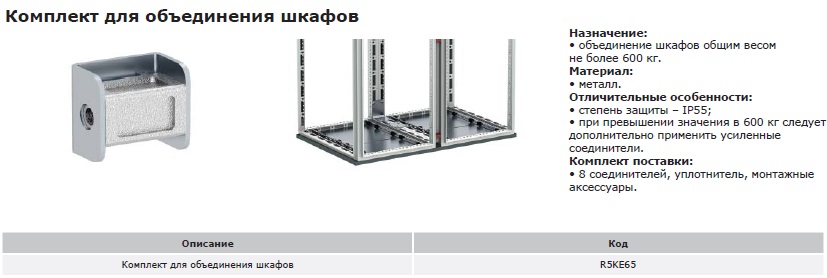

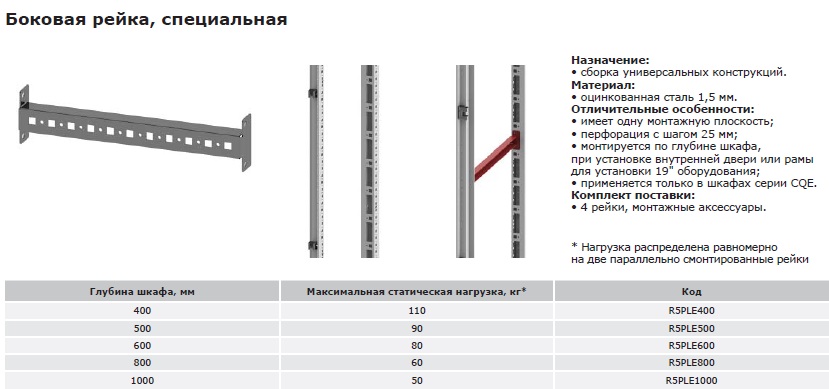

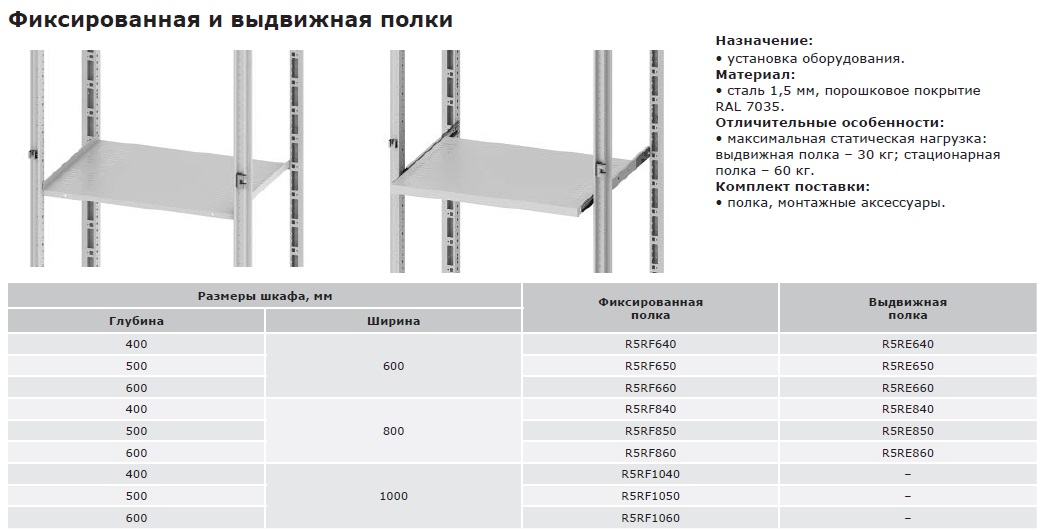

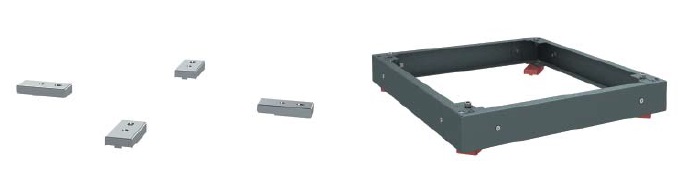

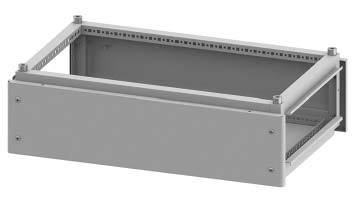

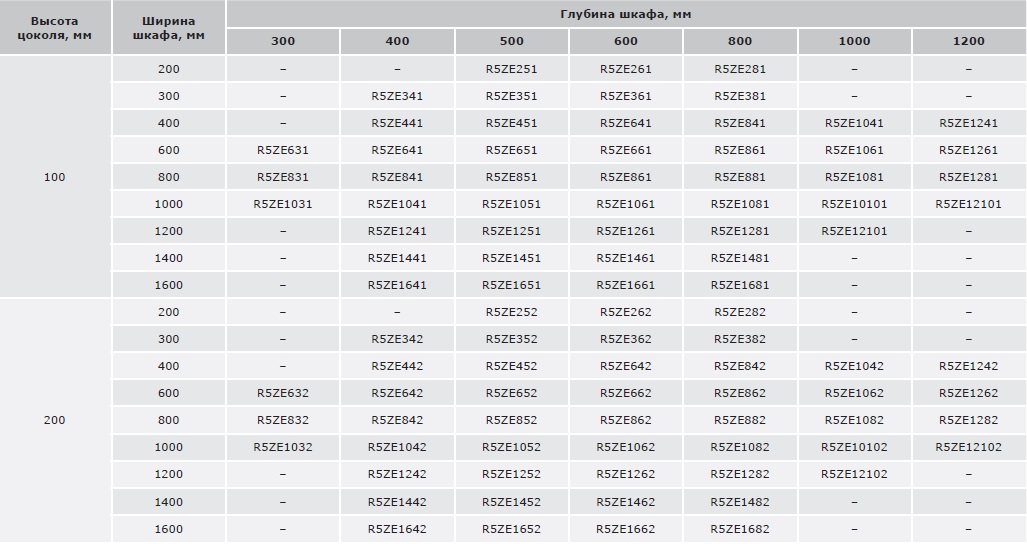

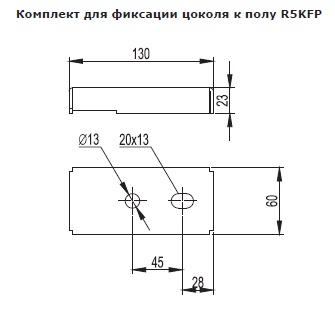

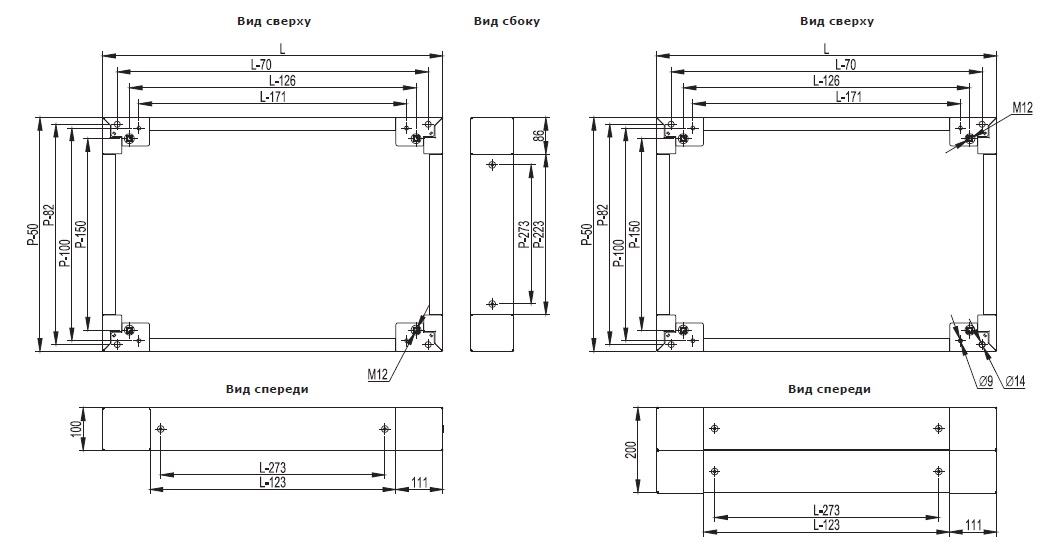

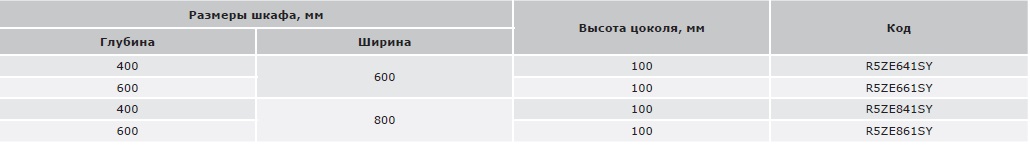

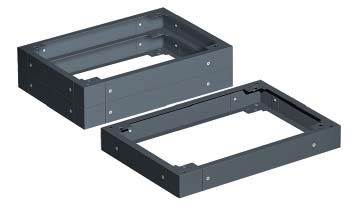

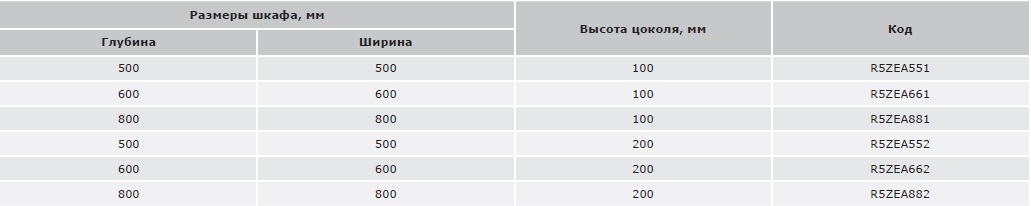

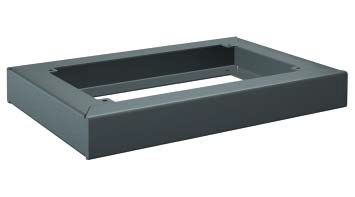

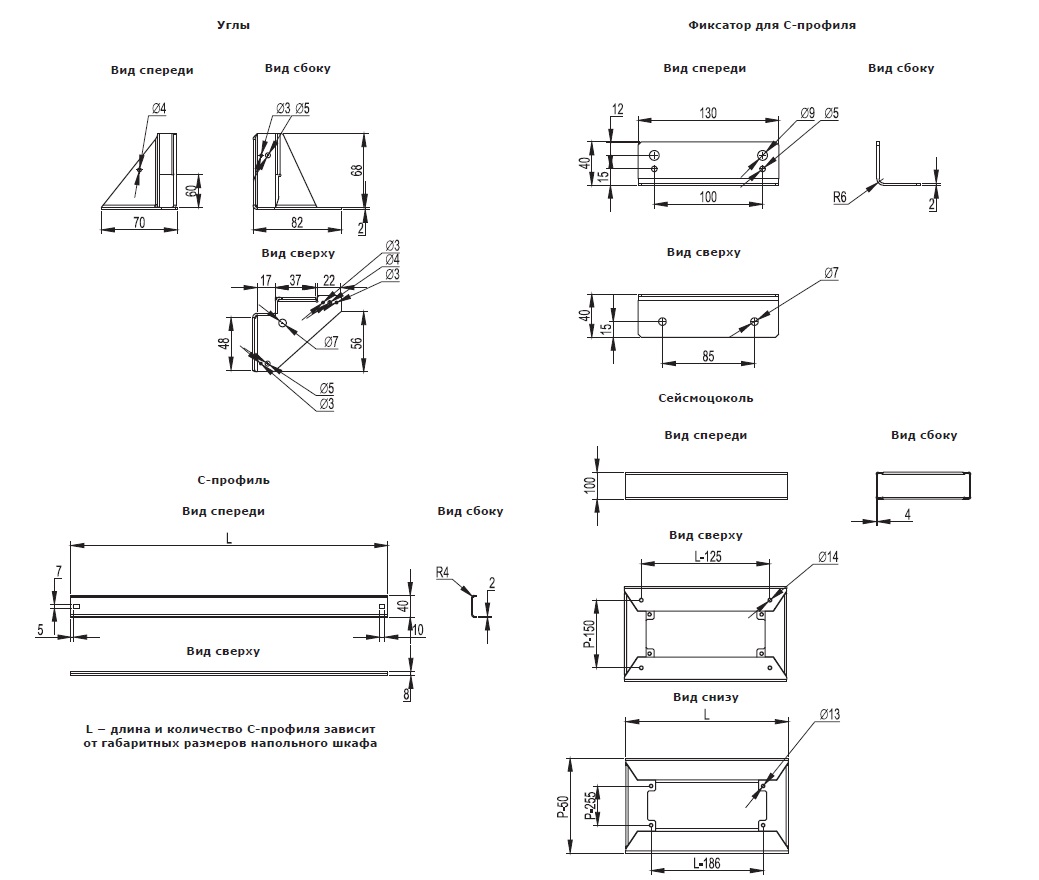

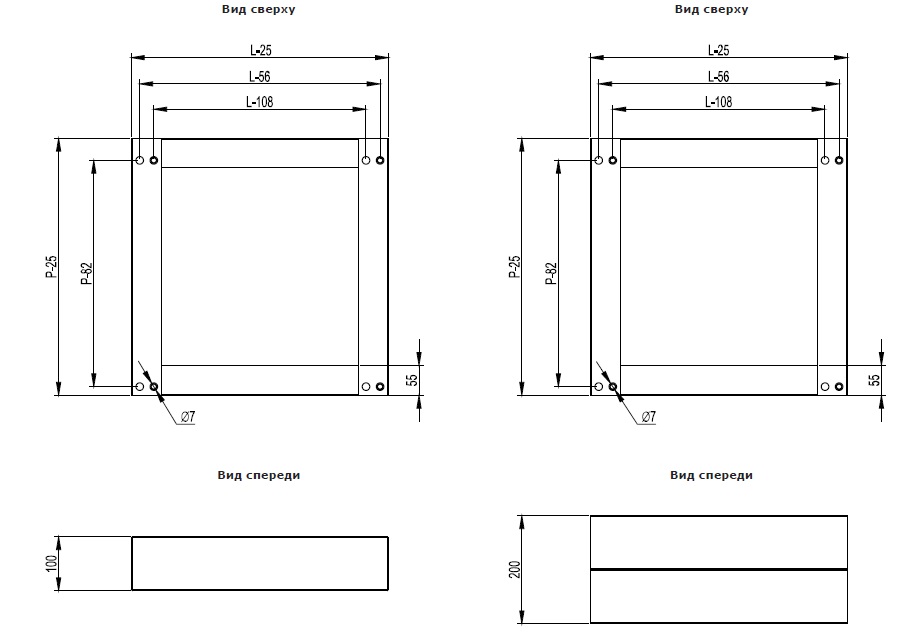

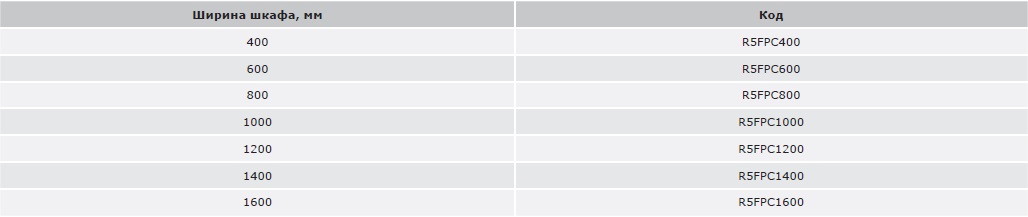

Цоколь

Назначение:
• установка шкафа и ввода кабеля.
Материал:
• сталь 2 мм, порошковое покрытие RAL 7011.
Отличительные особенности:
• цоколь является разборным, состоит из боковых, передней, задней панели и 4-х опорных углов;
• заказывается одним кодом.
Комплект поставки:
• составные части цоколя, монтажные аксессуары.

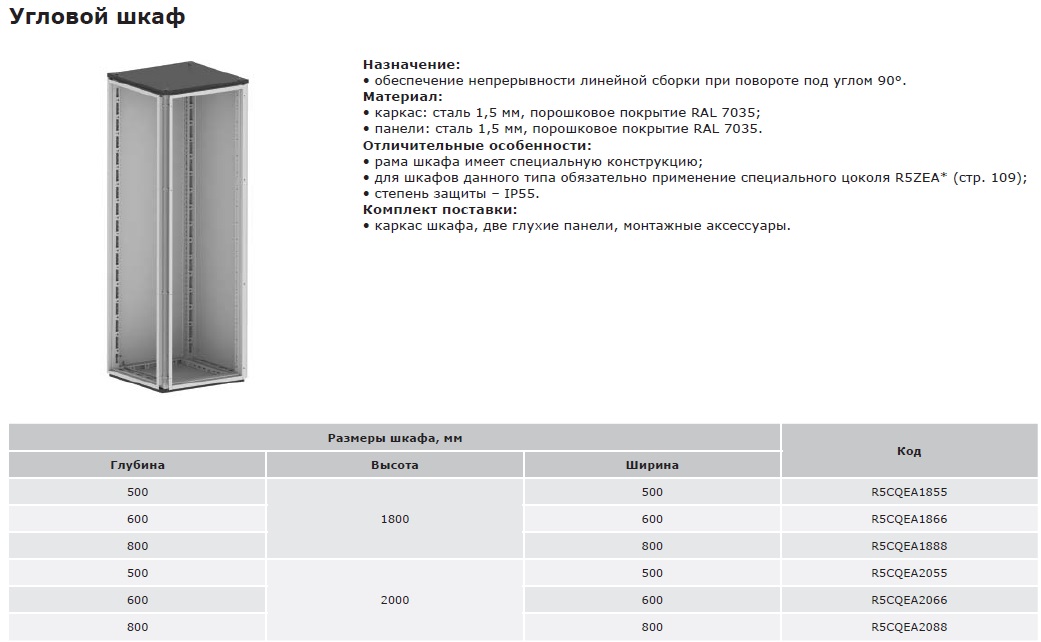

Цоколь для углового шкафа

Назначение:
• удобство установки шкафа и ввода кабеля.
Материал:
• сталь 2 мм, порошковое покрытие RAL 7011.
Отличительные особенности:
• цоколь является разборным, состоит из боковых, передней, задней панели и 4-х опорных углов;
• заказывается одним кодом;
• предназначен только для угловых шкафов.

Комплект поставки:
• составные части цоколя, монтажные аксессуары.

Фиксаторы цоколя к полу

Назначение:
• фиксация цоколя к полу.
Материал:
• оцинкованная сталь.
Комплект поставки:
• 4 фиксатора, монтажные аксессуары.

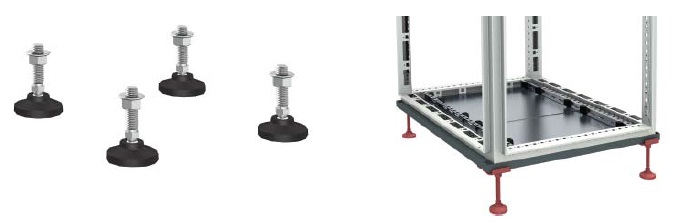

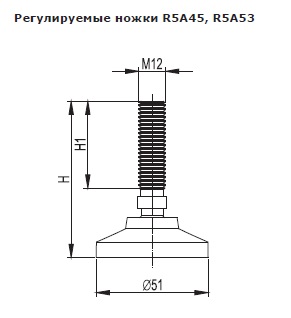

Регулируемые ножки

Назначение:
• установка шкафа по уровню.
Материал:
• винты М12, пластиковые опоры.
Отличительные особенности:
• полная высота ножки от 70 до 125 мм;
• максимальная статическая нагрузка
на одну ножку – 300 кг.
Комплект поставки:
• 4 ножки, монтажные аксессуары.

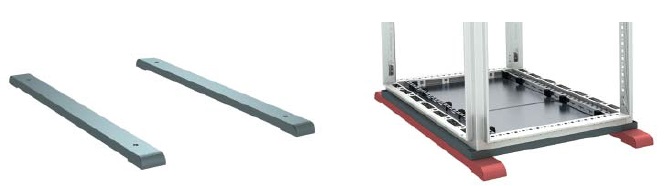

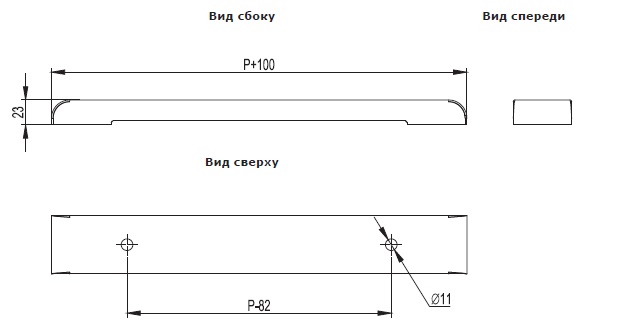

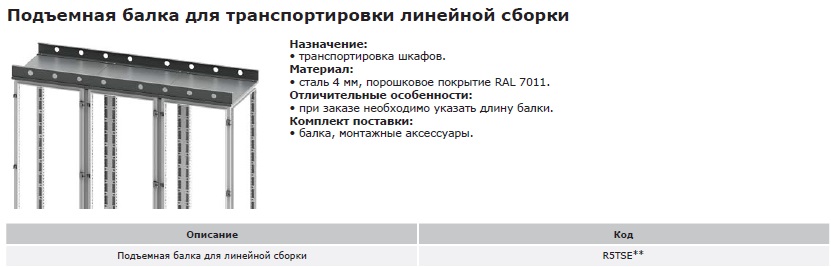

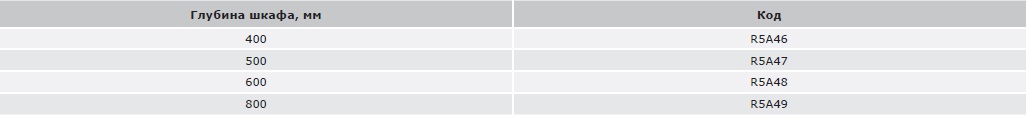

Профиль для установки роликов

Назначение:
• облегчение транспортировки.
Материал:
• сталь 2 мм, порошковое покрытие
RAL 7011.
Комплект поставки:
• 2 профиля, монтажные аксессуары.

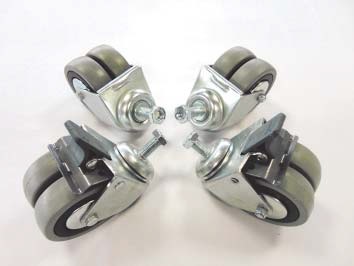

Ролики со сдвоенными колесами

Назначение:
• облегчение транспортировки.
Отличительные особенности:
• 2 ролика из комплекта снабжены тормозными механизмами;
• максимальная статическая нагрузка на один ролик составляет 80 кг.
Комплект поставки:
• 4 ролика, монтажные аксессуары.

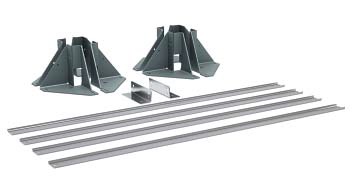

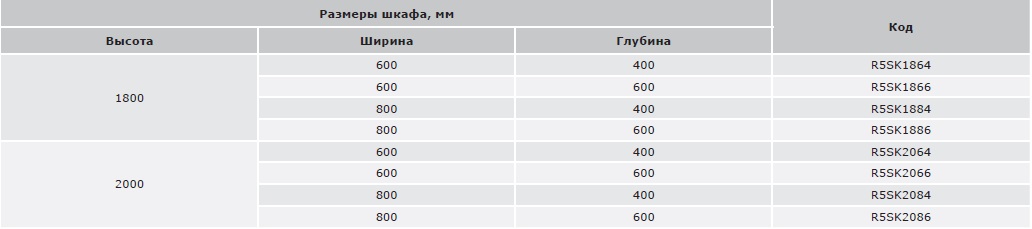

Сейсмокомплект

Назначение:
• усиление конструкции шкафа при установке в сейсмоопасных зонах.
Материал:
• сталь.
Отличительные особенности:
• шкаф, укомплектованный данным комплектом, способен выдержать колебания до 9 баллов по шкале MSK-64;
• комплект состоит из 2-х элементов: сейсмоцоколь и комплект для усиления рамы шкафа;
• каждый элемент укомплектован всеми необходимыми аксессуарами для монтажа;
• при использовании сейсмокомплекта рекомендуется заменить штатную дверную ручку
на ручку R5CE207 или R5CE270 ;
• монтируется в стандартные шкафы CQE.

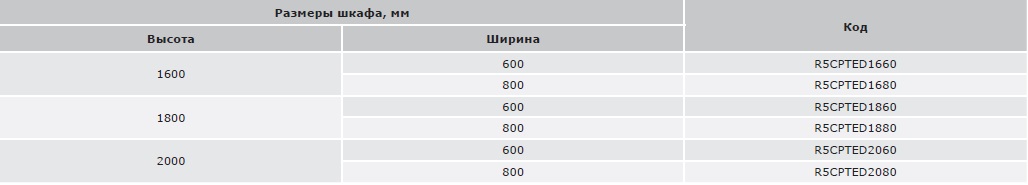

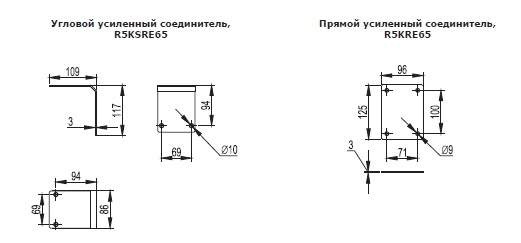

Комплект для усиления рамы шкафа

Назначение:
• усиление базовой конструкции шкафа CQE.
Материал:
• углы: сталь 4 мм, порошковое покрытие RAL 7011;
• C-профиль: оцинкованная сталь 2 мм;
• фиксатор для С-профиля: оцинкованная сталь 2 мм.
Отличительные особенности:
• монтируется на базовой конструкции шкафа CQE без дополнительной перфорации элементов шкафа;
•в комплект включены все необходимые для монтажа аксессуары.
Комплект поставки:
• 8 уголков, от 4 до 6 шт. С-профилей (в зависимости от габаритных размеров шкафа), от 2 до 4 шт. фиксаторов С-профиля (в зависимости от габаритных размеров шкафа), монтажные аксессуары.

Сейсмоцоколь

Назначение:
• усиление основания шкафа.
Материал:
• сталь 4 мм, порошковое покрытие RAL 7011.
Отличительные особенности:
• высота цоколя – 100 мм;
• цоколь поставляется полностью сварным;
• заказывается одним кодом;
• монтируется на базовой конструкции шкафа CQE без дополнительной перфорации элементов шкафа;
• в комплект включены все необходимые для монтажа аксессуары.
Комплект поставки:
• цоколь, монтажные аксессуары.

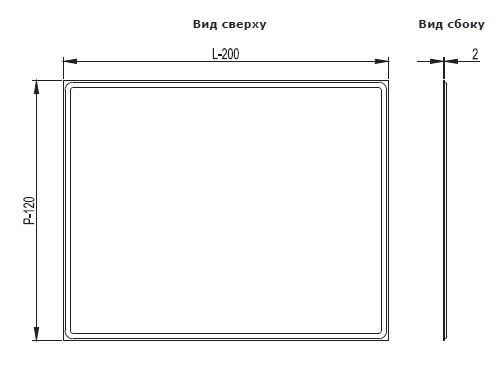

Сплошное дно

Назначение:
• организация ввода кабеля и обеспечения высокой степени защиты IP.
Материал:
• оцинкованная сталь 2 мм.
Отличительные особенности:
• имеет уплотнитель по периметру платы, обеспечивающий степень защиты до IP65.
Комплект поставки:
• дно, монтажные аксессуары.

Уплотнитель для кабельного ввода

Назначение:
• организация ввода кабеля и обеспечение высокой степени защиты IP.
Материал:
• вспененный полиуретан.
Отличительные особенности:
• сечение 25х25 мм;
• монтируется на стандартный кабельный ввод, которым по умолчанию снабжается каждый комплект "крыша-дно";
• степень защиты – IP54.
Комплект поставки:
• уплотнитель.

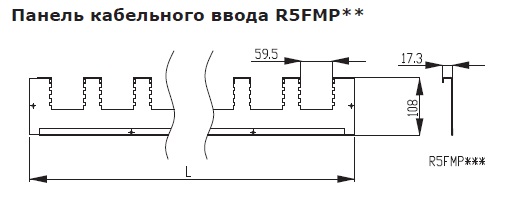

Панель для кабельного ввода

Назначение:
• организация ввода кабеля и обеспечения высокой степени защиты IP.
Материал:
• металл.
Отличительные особенности:
• сечение 25х25 мм;
• монтируется взамен стандартных кабельных вводов, которыми по умолчанию снабжается каждый комплект "крыша-дно";
• степень защиты – IP65.
Комплект поставки:
• 2 панели, монтажные аксессуары.

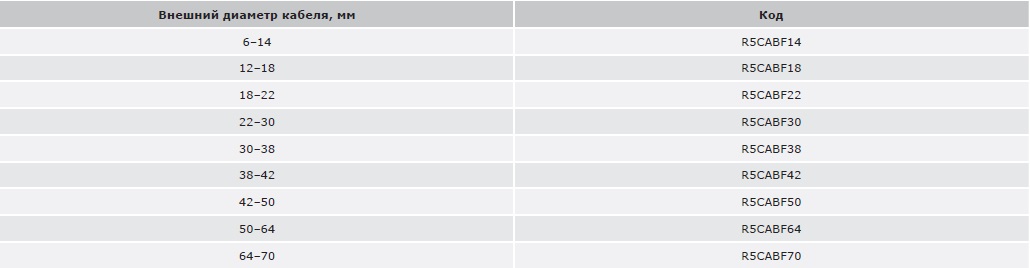

Кабельный ввод

Назначение:
• организация ввода кабеля и обеспечения высокой степени защиты IP.
Материал:
• полипропилен и термопластичный эластомер.
Отличительные особенности:
• степень защиты – IP65.
Комплект поставки:
• 20 панелей.

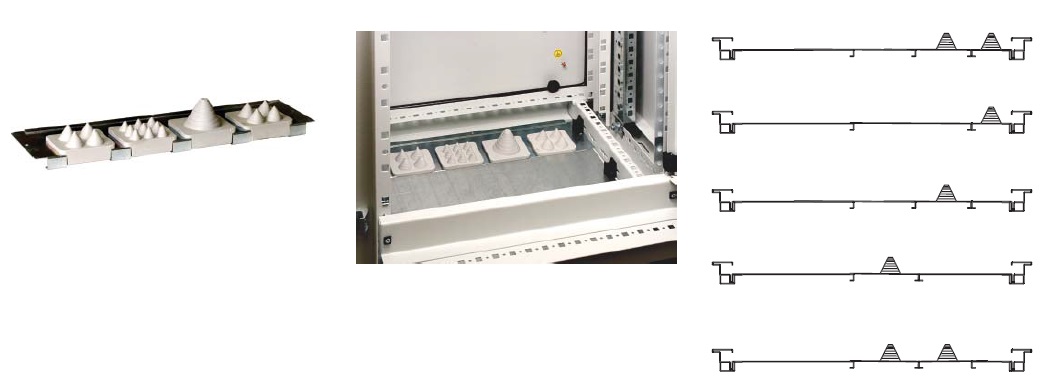

Примеры схем сборки кабельных вводов

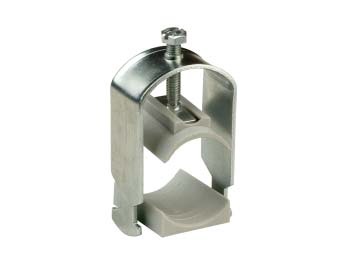

Кабельный зажим для С-профиля

Назначение:
• фиксация вводимого в шкаф кабеля.
Материал:
• оцинкованная сталь 2 мм, пластик.
Отличительные особенности:
• фиксируется к С-профилю;
• каждый фиксатор снабжается диэлектрической пластиной для защиты кабеля;
• фиксация кабеля осуществляется зажимом к С-профилю (рейке С-типа);
Комплект поставки:
• от 15 до 50 фиксаторов (в зависимости от выбранного сечения) с диэлетрической пластиной.

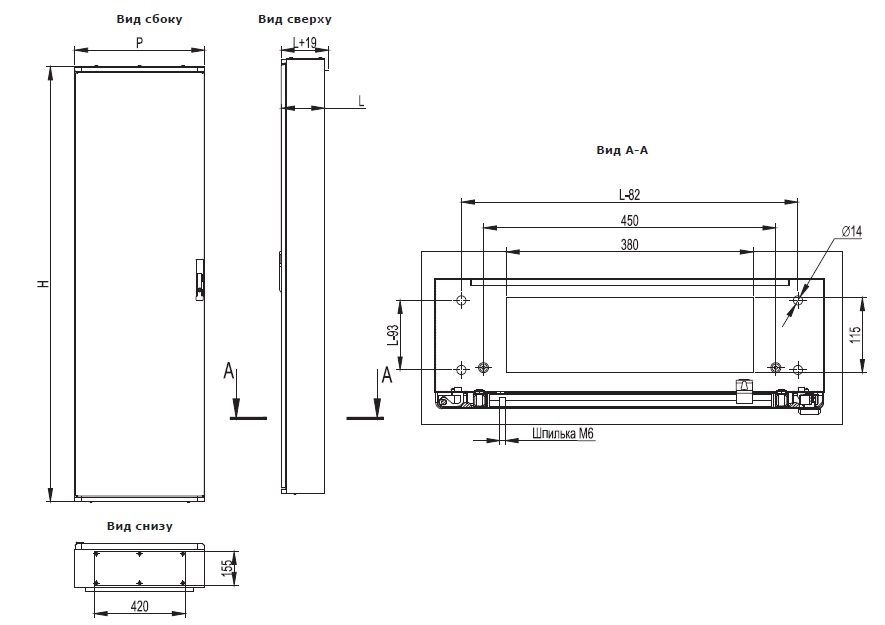

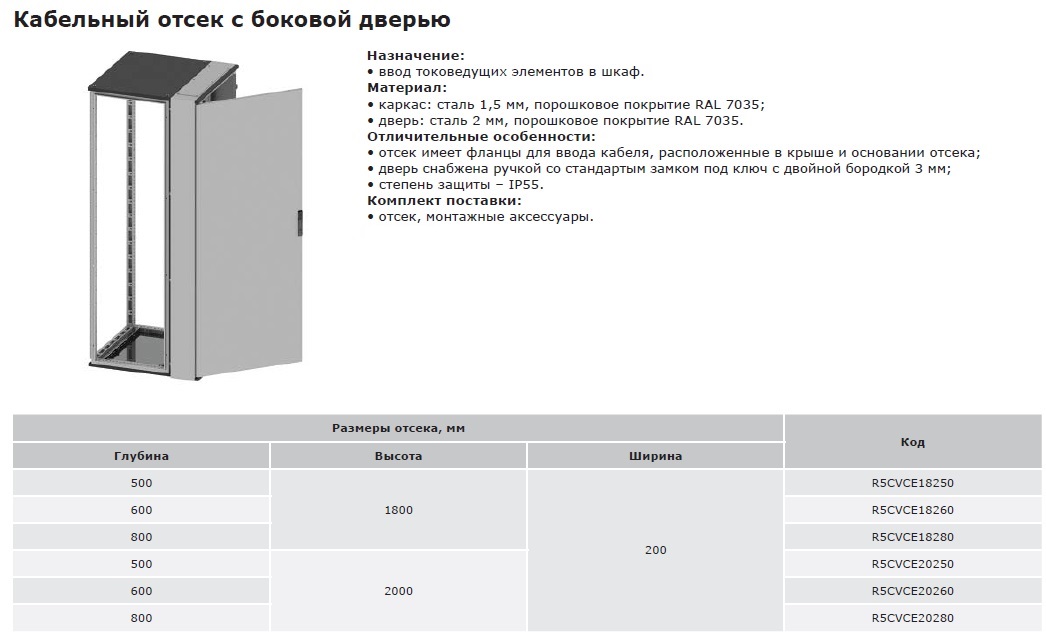

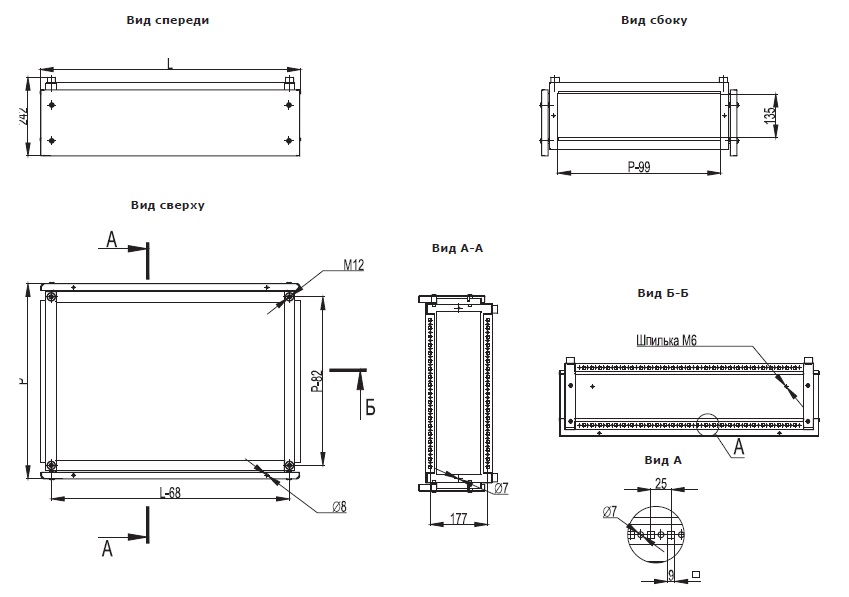

Надстроечный модуль

Назначение:
• ввод токоведущих элементов в шкаф.
Материал:
• сталь 1,5 мм, порошковое покрытие RAL 7035.
Отличительные особенности:
• все панели по периметру съемные, что обеспечивает всесторонний доступ к оборудованию при монтаже;
• для организации разделения между модулем и шкафом необходимо заказать
крышку R5PDS*;
• крышка и боковые панели для модуля, заказываются отдельно;
• степень защиты – IP55.
Комплект поставки:
• модуль, монтажные аксессуары.
