Металлические шкафы





Корпуса серии ST предназначены для защиты оборудования в системах распределения электроэнергии и автоматизации от агрессивного воздействия окружающей среды.

Современное автоматизированное производство корпусов серии STрасполагается на территории Российской Федерации. ДКС – первая российская компания, которая открыла собственное, полностью автоматизированное производство, и наладила выпуск качественных и современных корпусов, конкурентоспособных на мировом рынке.

Тотальный контроль за качеством, а также внедрение в производство корпусов серии STсовременных технологий и передового оборудования позволяют не только гарантировать высокий уровень качества выпускаемой продукции и длительный срок ее службы, но и представить универсальный и уникальный продукт.

Конструкция корпусов ST, а также их элементов изготавливается из прочных и качественных современных материалов и обладает высокой надежностью в эксплуатации. В производстве используются уникальные для российского рынка технологии и оборудование, с привлечением высококвалифицированных специалистов как из России, так и стран Европейского союза.

Серия корпусов STполностью унаследовала все основные преимущества продукции серии CE, такие как высокая степень пыле- и влагозащиты, устойчивость к ударам, эффективность в эксплуатации, сейсмо- и вибростойкость. Кроме того, она приобрела дополнительные преимущества, такие как маркировка монтажной платы, минимизированное количество элементов из пластика, повышенная стойкость к воздействию факторов внешней среды, климатическое исполнение по ГОСТ 15150 – УХЛ1 и многое другое.

При работе с новой серией корпусов, возможно применение текущих аксессуаров из ассортимента корпусов серии СЕ. Данный факт позволяет при необходимости без особых затруднений производить замену корпусов серии СЕ на корпуса новой модификации, при этом абсолютно ничего не теряя.

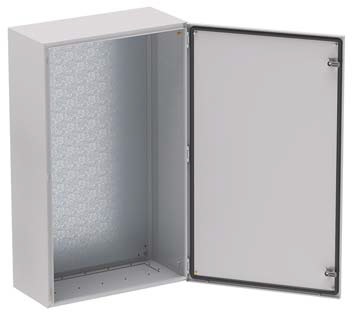

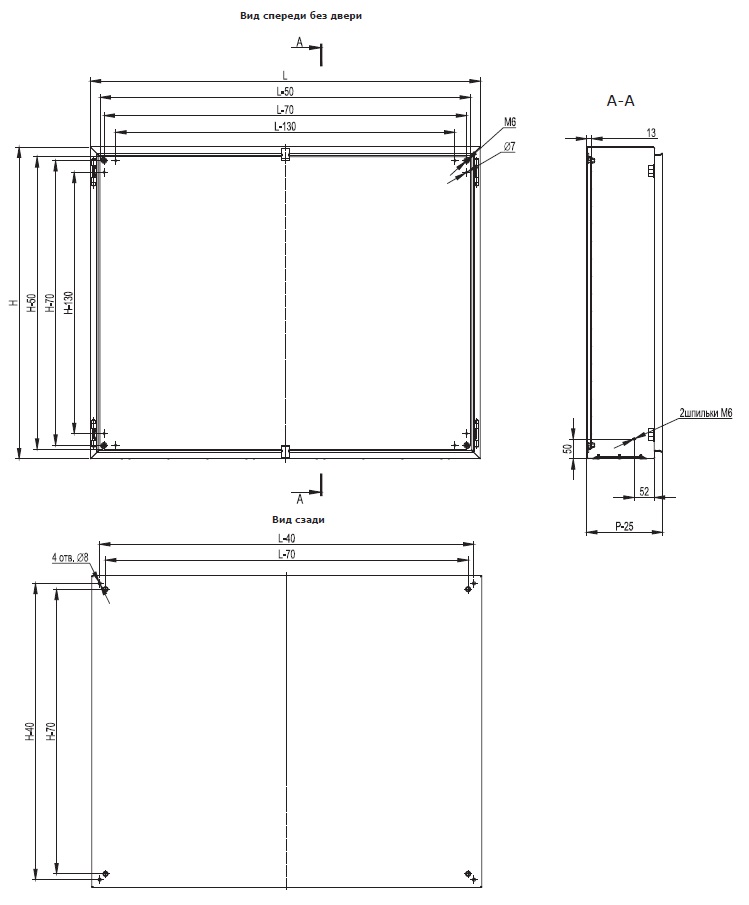

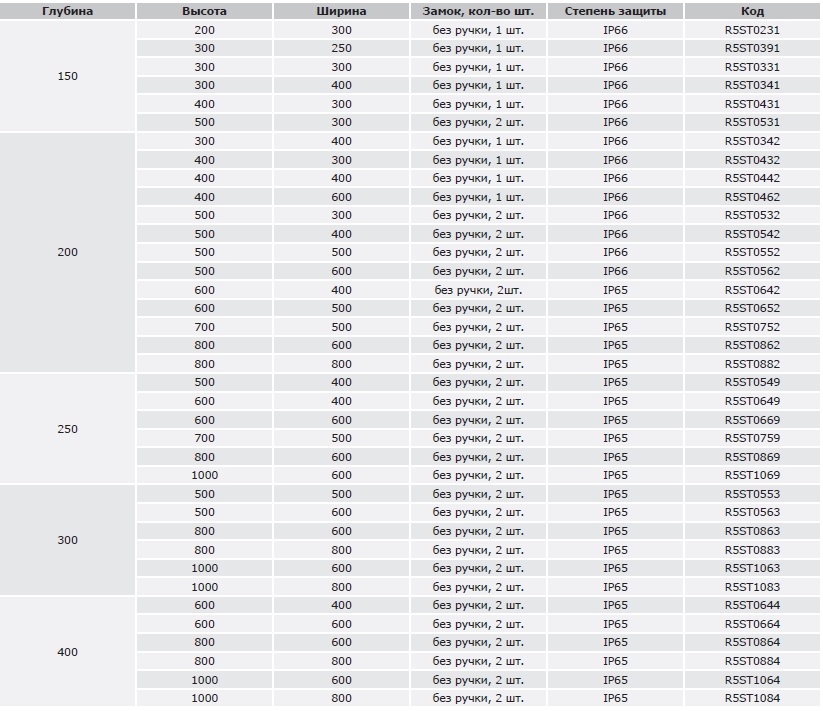

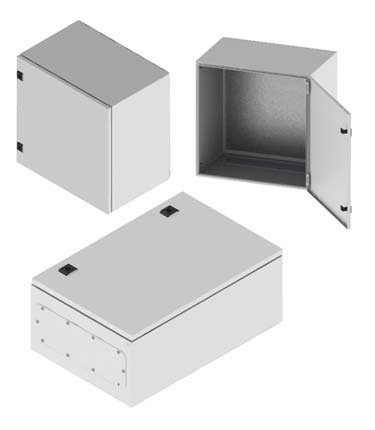

Металлические шкафы серии ST

Применение:
• для систем распределения электроэнергии и автоматизации технологических процессов.
Материал:
• каркас: сталь 1,2 мм, порошковое покрытие RAL 7035;
• дверь: сталь 1,5 мм, порошковое покрытие RAL 7035;
• монтажная плата: оцинкованная сталь до 2 мм;
• личинка замка: металл;
• литой уплотнитель: полиуретан.


Отличительные особенности:
• степень пыле- и влагозащиты от IP65 до IP66;
• степень ударопрочности – IK10;
• дверь реверсивная, по умолчанию установлена с правой стороны;
• в двери установлен замок под ключ с двойной бородкой 3 мм;
• на монтажную плату нанесена маркировка;
• быстросъемный фланец для ввода кабеля с нанесенным уплотнителем.
Комплект поставки:
• корпус, монтажная плата, дверь, замок, фланец для ввода кабеля, монтажные аксессуары.

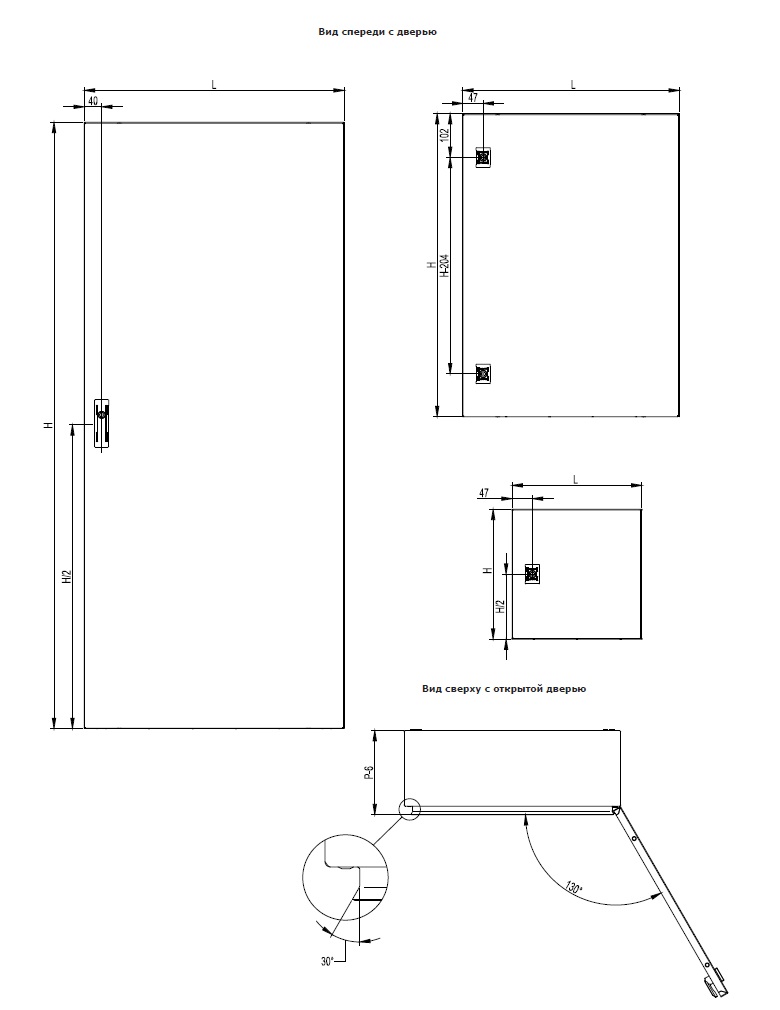

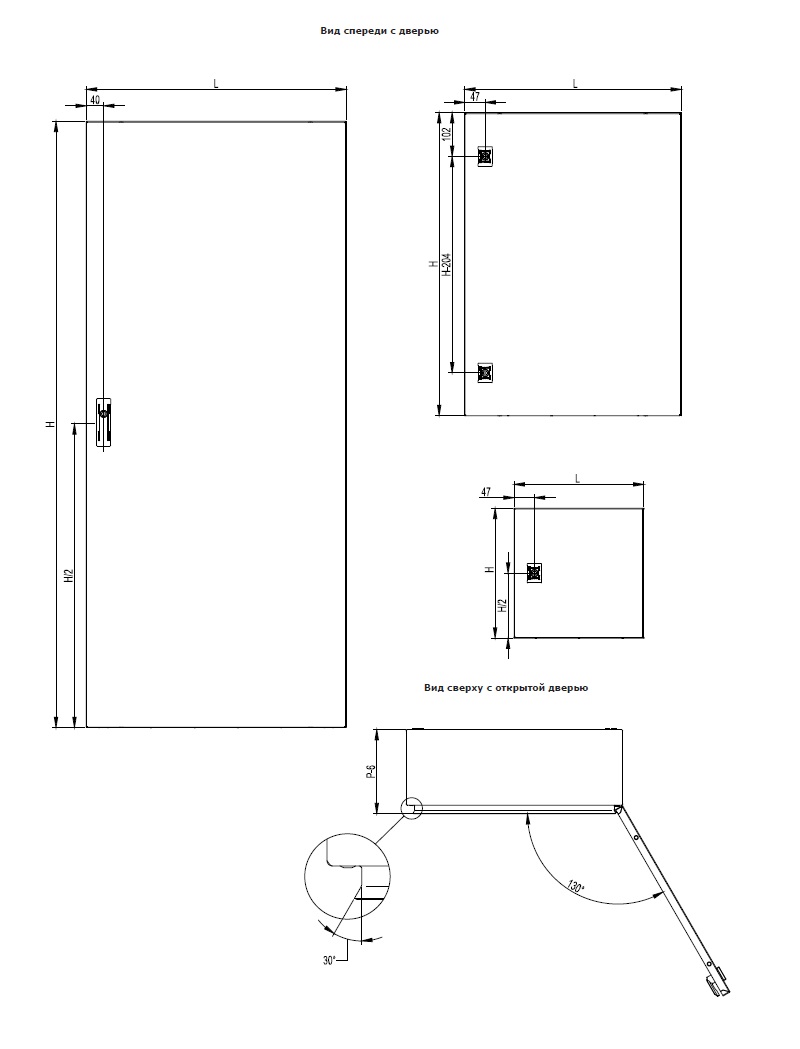

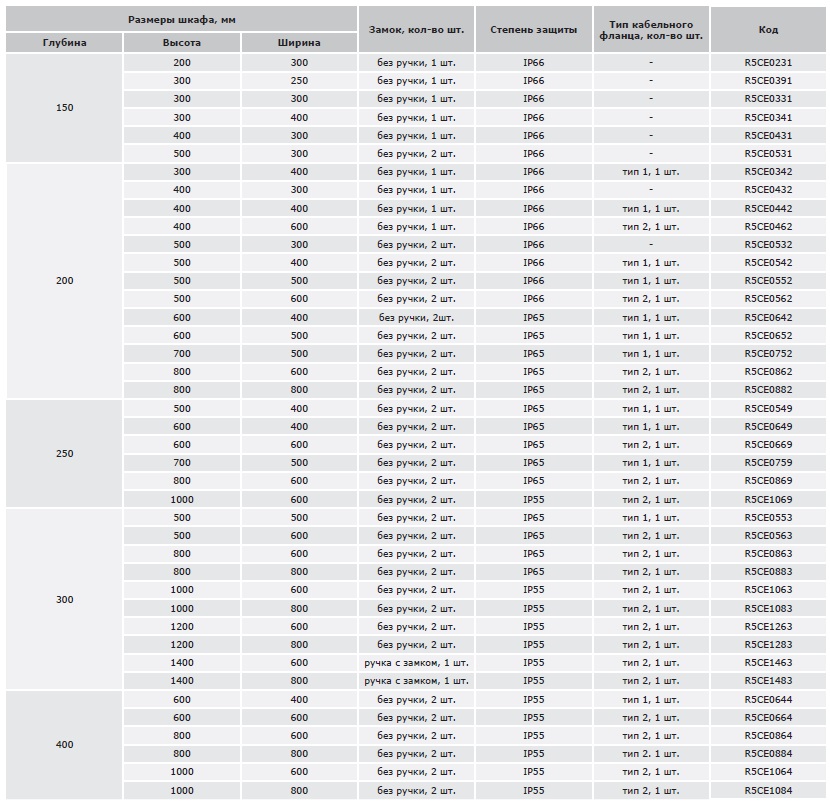

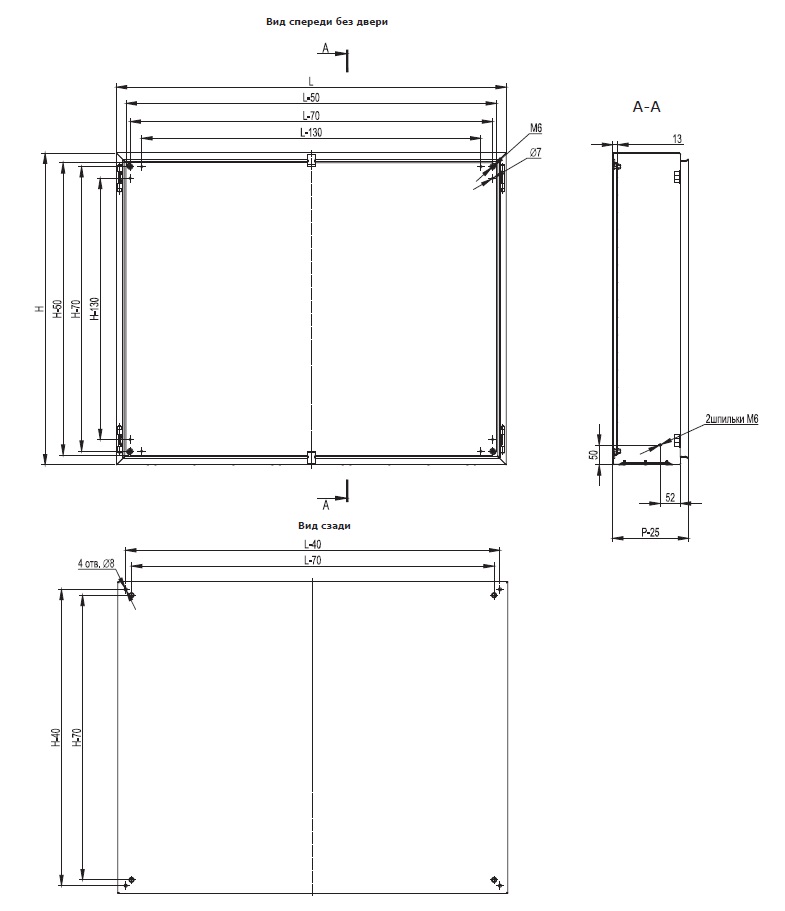

Навесные шкафы CE со сплошной дверью

Применение:
• для систем распределения электроэнергии и автоматизации технологических процессов.
Материал:
• каркас и дверь: сталь 1,5 мм, порошковое покрытие RAL 7035;
• монтажная плата: оцинкованная сталь 2 мм;
• литой уплотнитель: полиуретан.
Отличительные особенности:
• степень пыле- и влагозащиты от IP55 до IP66;
• степень ударопрочности – IK10;
• дверь реверсивная, по умолчанию установлена с правой стороны;
• в двери установлен замок под ключ с двойной бородкой 3 мм;
• быстросъемный фланец для ввода кабеля в комплекте с уплотнителем.
Комплект поставки:
• корпус, монтажная плата, дверь, замок, фланец для ввода кабеля, монтажные аксессуары.

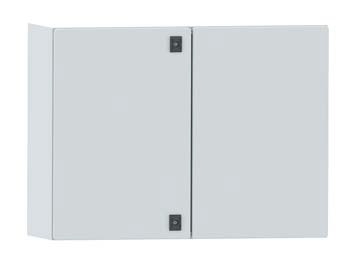

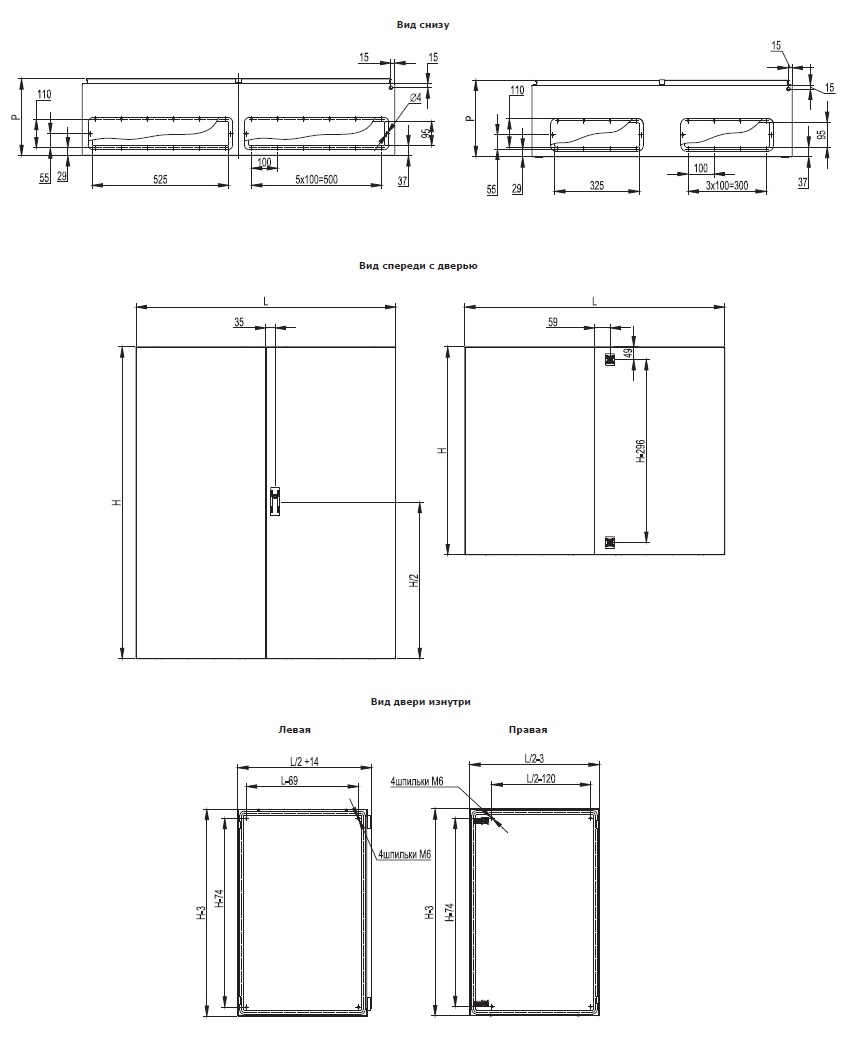

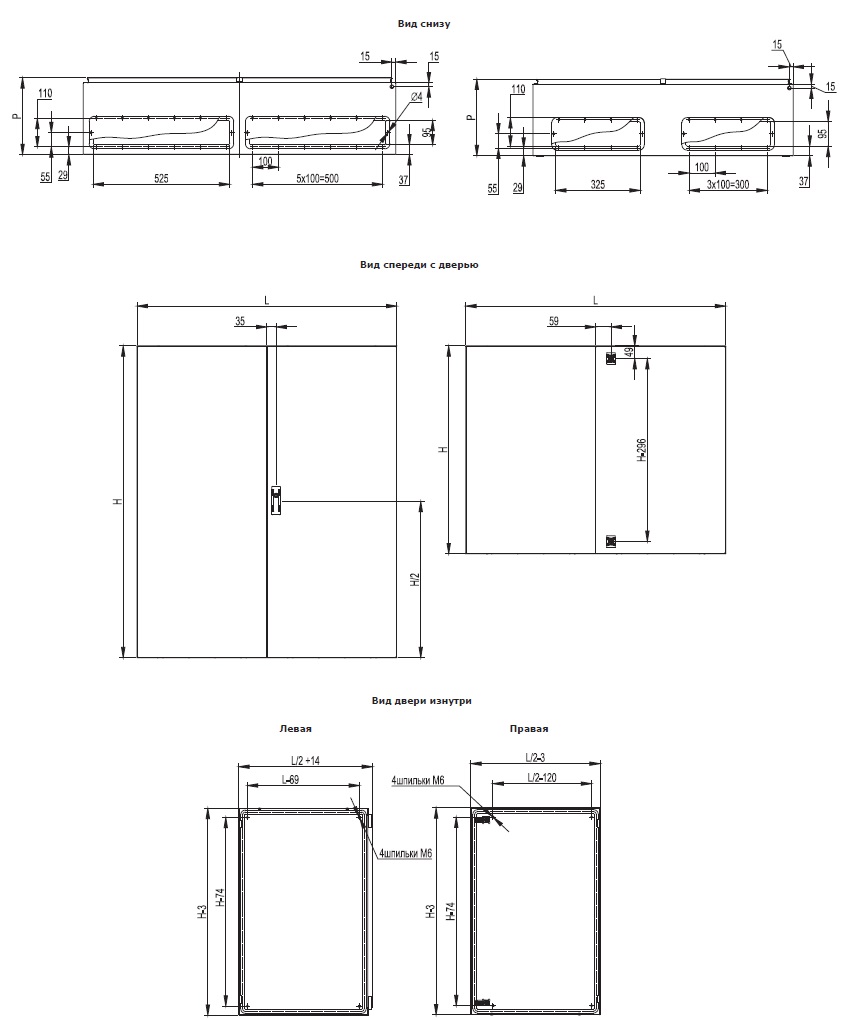

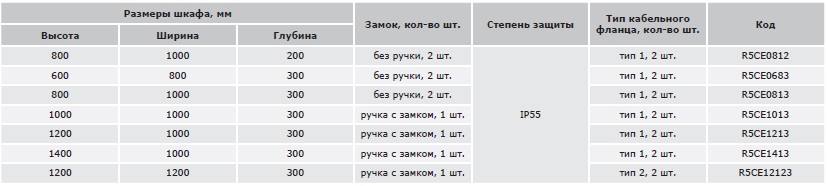

Навесные шкафы CE со сдвоенной дверью

Применение:
для систем распределения электроэнергии и автоматизации технологических процессов.
Материал:
• каркас и дверь: сталь 1,5 мм, порошковое покрытие RAL 7035;
• монтажная плата: оцинкованная сталь 2 мм;
• литой уплотнитель: полиуретан.






Отличительные особенности:
• степень пыле- и влагозащиты IP55;
• степень ударопрочности – IK10;
• в двери установлен замок под ключ с двойной бородкой 3 мм;
• быстросъемный фланец для ввода кабеля в комлекте с уплотнителем.
Комплект поставки:
• корпус, монтажная плата, дверь, замок, фланец для ввода кабеля, монтажные аксессуары.

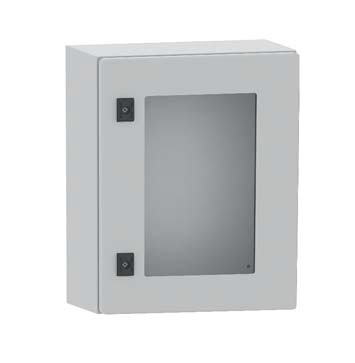

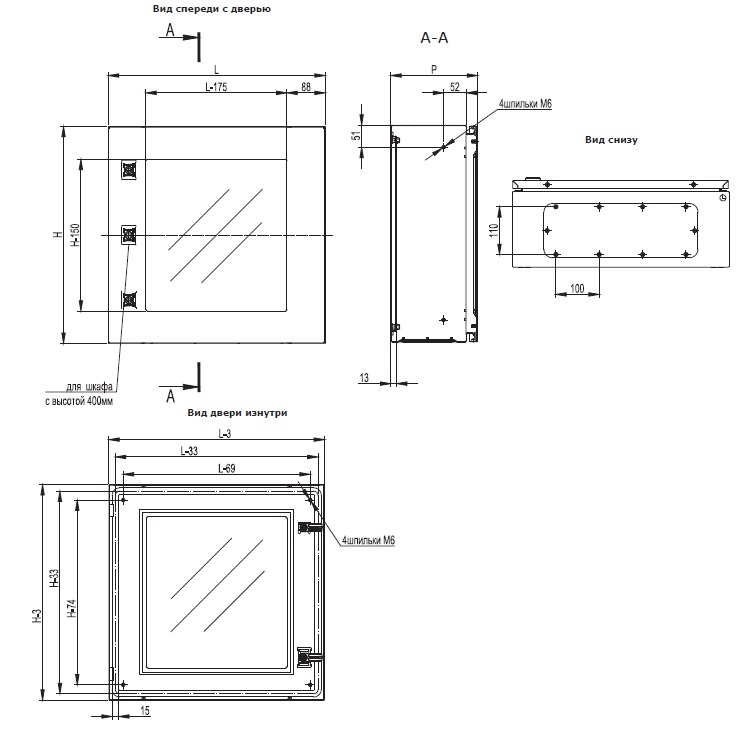

Навесные шкафы CE с прозрачной дверью

Применение:
• для систем распределения электроэнергии и автоматизации технологических процессов.
Материал:
• каркас: сталь 1,5 мм, порошковое покрытие RAL 7035;
• дверь: сталь 1,5 мм, порошковое покрытие RAL 7035, закаленное стекло;
• монтажная плата: оцинкованная сталь 2 мм.
Отличительные особенности:
• степень пыле- и влагозащиты от IP55 до IP66;
• степень ударопрочности – IK10;
• дверь реверсивная, по умолчанию установлена с правой стороны. В двери установлен замок под ключ с двойной бородкой 3 мм;
• быстросъемный фланец для ввода кабеля, в комплекте с уплотнителем.
Комплект поставки:
• корпус, монтажная плата, дверь, замок, фланец для ввода кабеля, монтажные аксессуары.

Аксессуары для шкафов CE

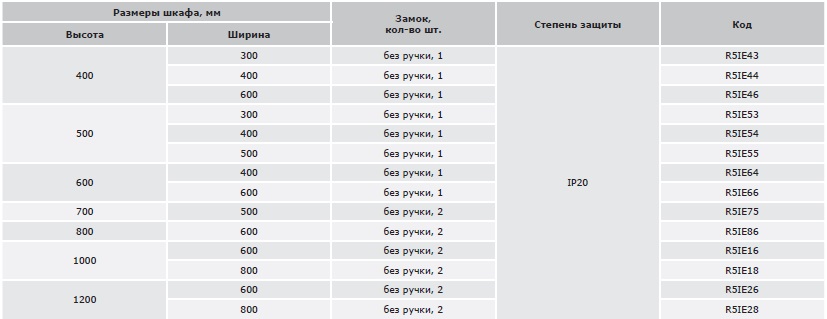

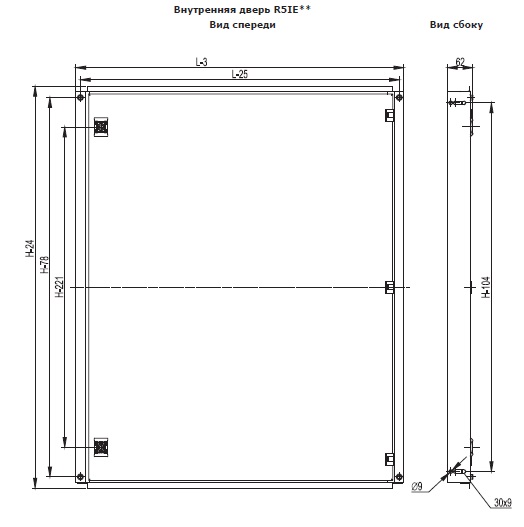

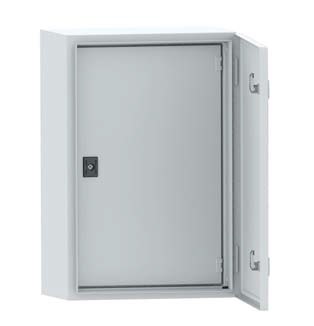

Внутренняя дверь

Применение:
• для монтажа элементов управления и сигнализации.
Материал:
• сталь 1,5 мм, порошковое покрытие RAL 7035;
Отличительные особенности:
• регулируемая глубина установки (40–65 мм);
• не устанавливается в шкафы глубиной 150 мм;
• дверь снабжена замком, для шкафов высотой 700 мм и более на двери устанавливается два замка;
• в двери установлен замок под ключ с двойной бородкой 3 мм.
Комплект поставки:
• дверь, монтажные аксессуары.

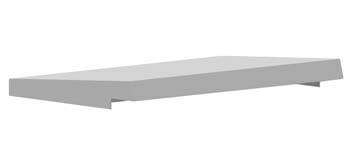

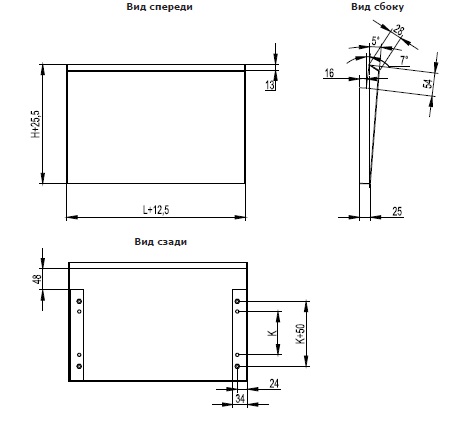

Защитный козырек

Применение:
• для защиты от попадания влаги.
Материал:
• сталь 1,5 мм, порошковое покрытие RAL 7035.
Комплект поставки:
• козырек, монтажные аксессуары.

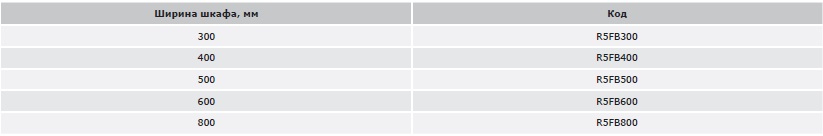

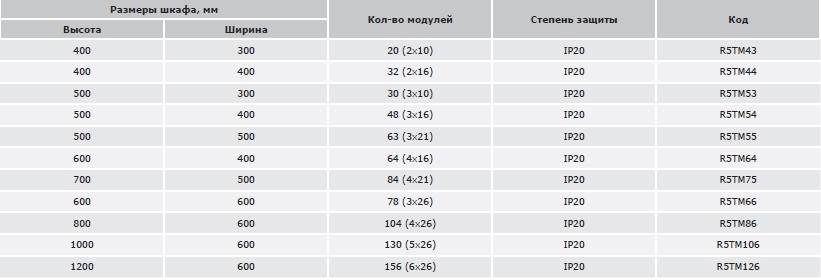

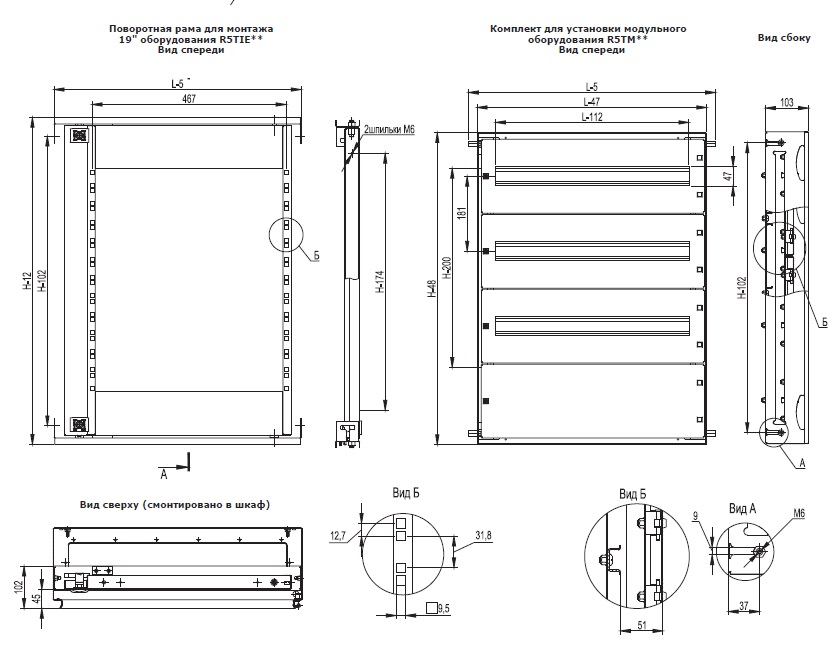

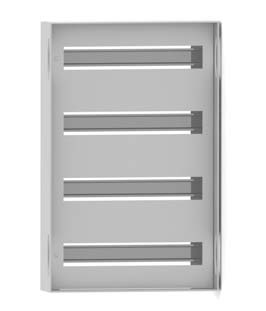

Панели для модульного оборудования

Применение:
• для установки модульного оборудования (выключателей автоматических, выключателей нагрузки и т. д.).
Материал:
• сталь 1,5 мм, порошковое покрытие RAL 7035.
Отличительные особенности:
• каждая панель в комплекте имеет DIN-рейку;
• панели устанавливаются в шкафы глубиной от 200 мм.
Комплект поставки:
• несущая рама, модульные панели, DIN-рейки, монтажные аксессуары.

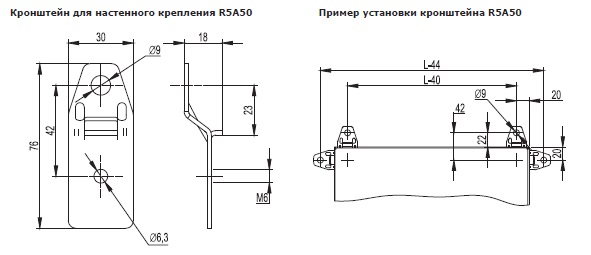

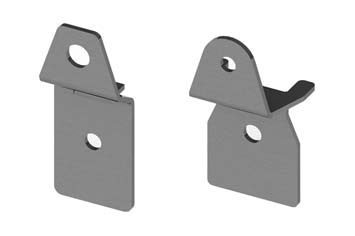

Кронштейн для настенного крепления

Применение:
• для монтажа на стену навесных шкафов и клеммных боксов.
Материал:
• оцинкованная сталь.
Отличительные особенности:
• два типа исполнения для различных нагрузок.
Комплект поставки:
• 4 кронштейна, монтажные аксессуары.

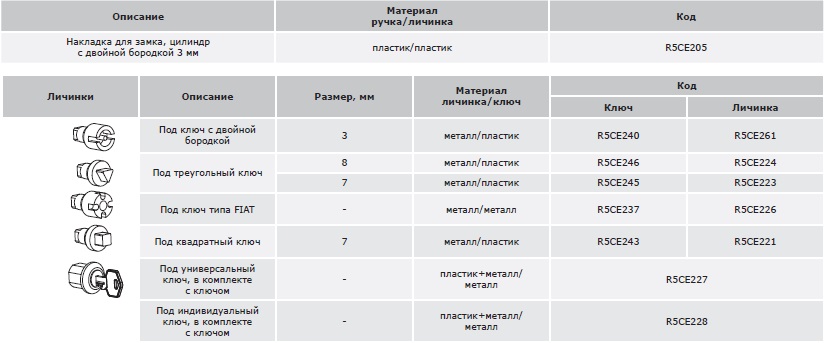

Накладка для замка

Применение:
• защита от несанкционированного доступа.
Отличительные особенности:
• личинки в замках взаимозаменяемы.
Материал:
• пластик.

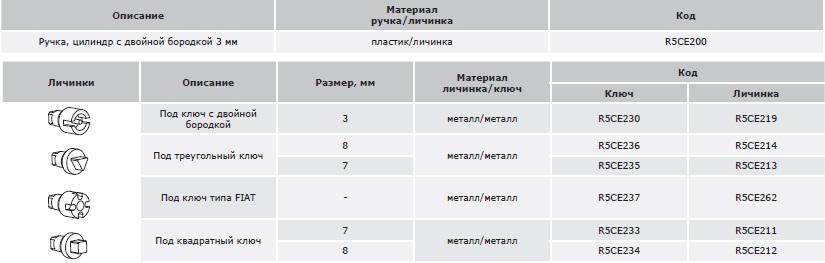

Стандартная ручка

Применение:
• для защиты от несанкционированного доступа.
Отличительные особенности:
• личинки в ручках взаимозаменяемы.
Материал:
• пластик.

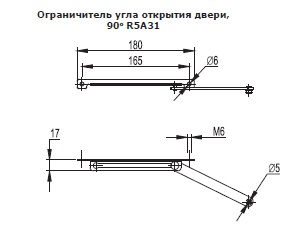

Ограничитель угла открытия двери

Применение:
• для ограничения угла открытия двери.
Материал:
• оцинкованная сталь 2 мм.
Отличительные особенности:
• максимальный угол открытия двери при
использовании ограничителя составляет 90°.

Комплект поставки:
• 1 ограничитель, монтажные аксессуары.

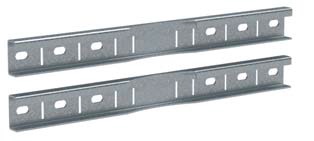

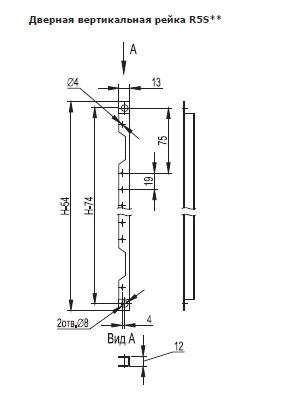

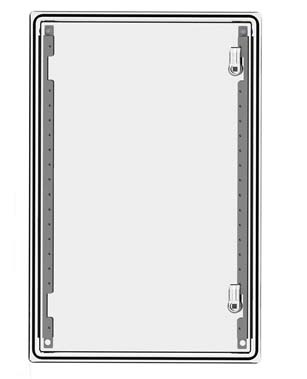

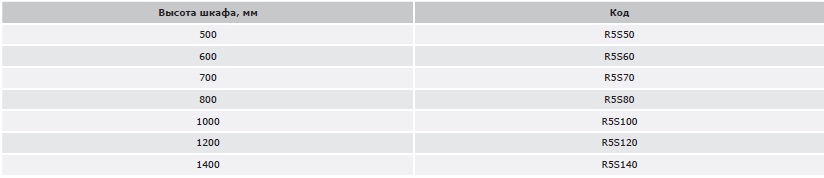

Вертикальные дверные рейки

Применение:
• для монтажа оборудования на внутренней плоскости двери.
Материал:
• оцинкованная сталь 1,5 мм.
Отличительные особенности:
• для удобства монтажа рейки имеют перфорацию диаметром 4,2 мм с шагом 25 мм.
Комплект поставки:
• 2 рейки, монтажные аксессуары.

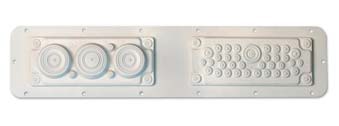

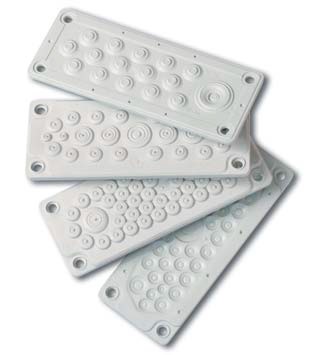

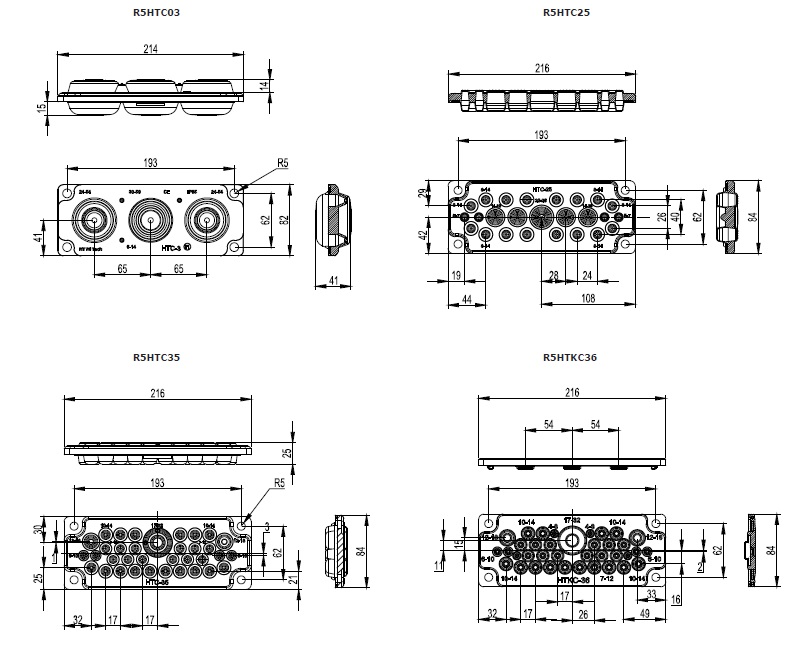

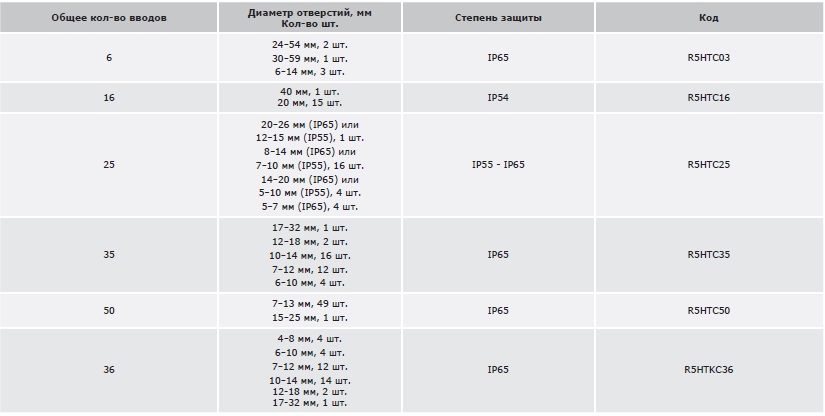

Мембранный кабельный ввод

Применение:
• для организации ввода кабеля в шкаф.
Материал:
• термоэластопласт.
Цвет:
• белый.
Отличительные особенности:
• огнестойкость V0 согласно UL94;
• степень пыле- и влагозащиты до IP65;
• рабочий температурный диапазон от –40 до +130 °С;
• не содержит галогены;
• устойчив к нефтепродуктам;
• 6 вариантов исполнения.
Комплект поставки:
• кабельный ввод, монтажные аксессуары.

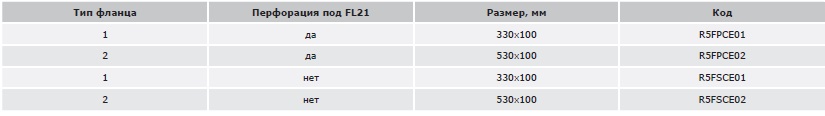

Кабельные фланцы

Применение:
• для организации ввода кабеля в шкаф.
Материал:
• сталь 1,5 мм, порошковое покрытие RAL 7035.



Отличительные особенности:
• необходимый тип фланца можно определить, воспользовавшись таблицей на стр. 15;
• два варианта исполнения фланца: сплошной и перфорированный под установку кабельного ввода стандарта FL21;
• кабельные вводы заказываются отдельно;
• применимы только для корпусов серии CE.
Комплект поставки:
• фланец, монтажные аксессуары.

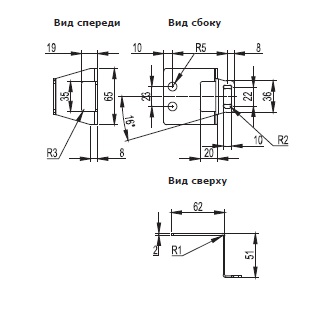

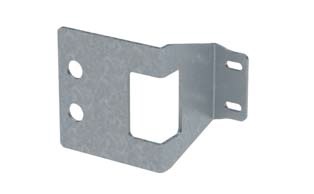

Держатель концевого выключателя

Применение:
• для установки концевого выключателя.
Материал:
• оцинкованная сталь 2 мм.
Отличительные особенности:
• крепится на болт заземления внутри
шкафа;
• использование держателя позволяет
сохранить высокую степень пыле-
и влагозащиты шкафа;
• держатель предназначен для установки
концевых выключателей;
• концевой выключатель не входит
в комплект поставки шкафов.
Комплект поставки:
• держатель, монтажные аксессуары.

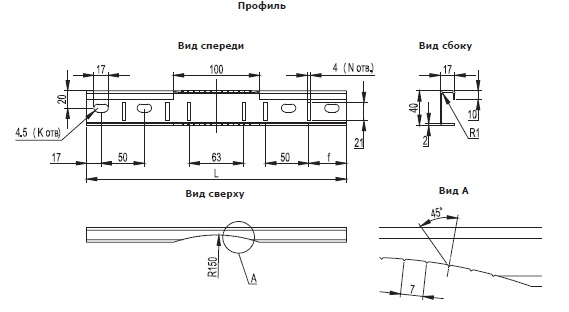

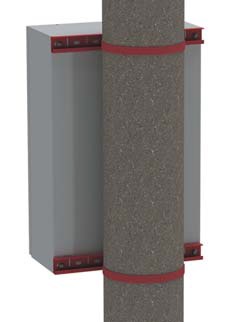

Комплект крепления к столбам

Применение:
• для установки шкафов к столбам.
Материал:
• профиль – оцинкованная сталь 2 мм;
• стяжные хомуты – нержавеющая сталь
AISI 304, 19х0,7 мм (ШхТ).
Отличительные особенности:
• максимальный диаметр столба до 200 мм;
• номинальная статическая весовая нагрузка
до 150 кг;
• натяжение и резка ленты осуществляются
стандартным инструментом. Инструмент в
комплект поставки
не входит!
• комплект предназначен для монтажа
шкафов серии СЕ, ST и ударопрочных
корпусов "RAM box".
Комплект поставки:
• профиль, стяжной хомут, замок для
фиксации хомута.

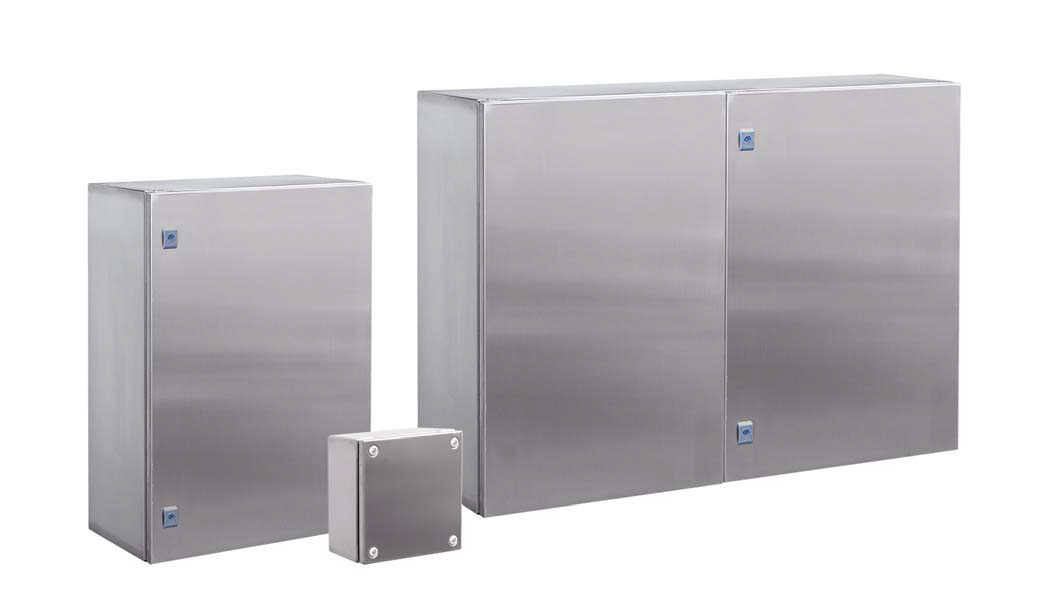

Навесные шкафы и клеммные боксы из нержавеющей стали

Навесные шкафы и клеммные боксы из нержавеющей стали применяются для защиты установленного оборудования в помещениях с содержанием в воздухе водяных паров, агрессивных сред или других коррозионно-активных соединений на предприятиях газовой, нефтеперерабатывающей и химической промышленностей.

В номенклатуру продукции из нержавеющей стали входят шкафы со сплошной и сдвоенной дверью с фланцами и без, а также клеммные боксы.

Навесные шкафы и клеммные боксы ДКС выполнены из высококачественной стали марок AISI 304 и AISI 316, которая характеризуется высокой устойчивостью к коррозии и обеспечивает защиту установленного внутри оборудования в сложных условиях эксплуатации. Корпус шкафа имеет сплошные, целиком проваренные сварные швы, и снабжен специальными монтажными отверстиями, что упрощает его монтаж. Дверь шкафа снабжена специальным уплотнителем из полиуретана для обеспечения высокой степени защиты от пыли и влаги.

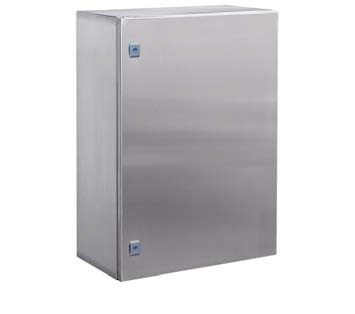

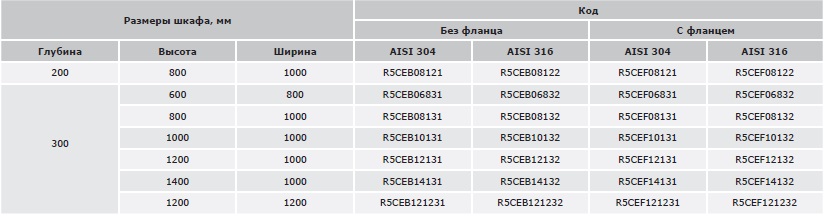

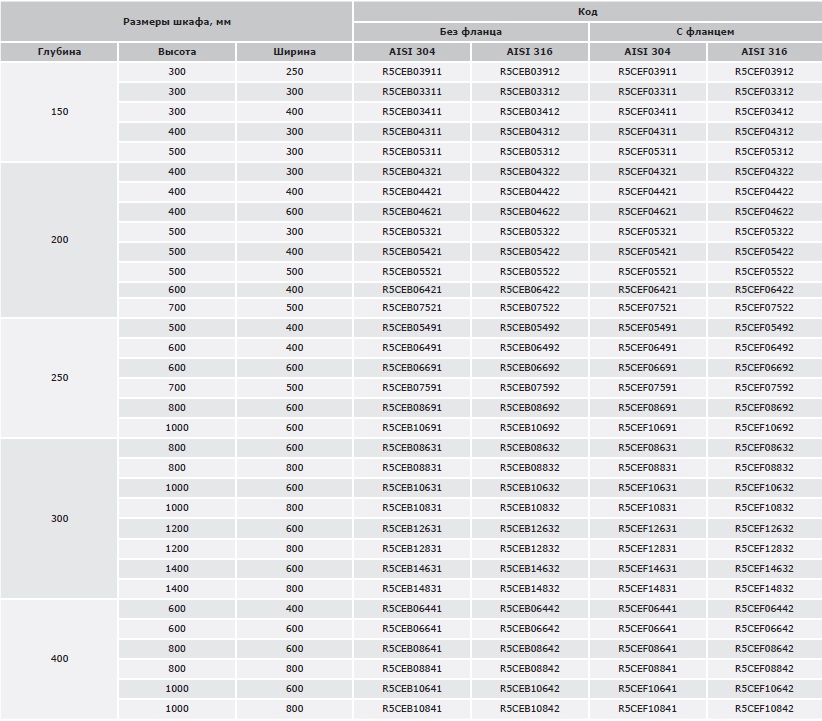

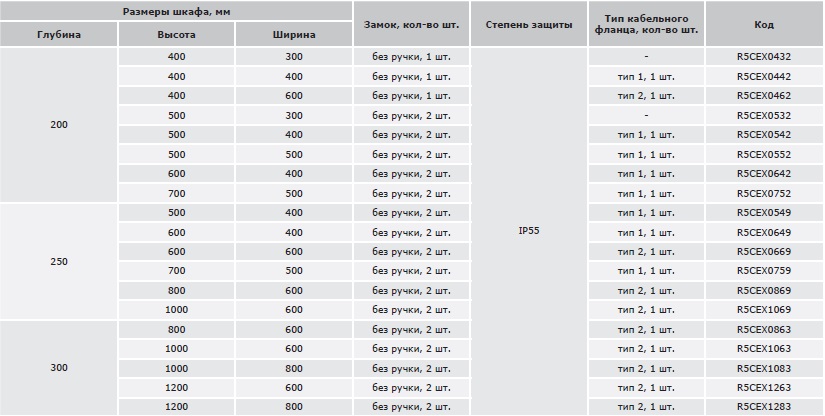

Навесные шкафы CEиз нержавеющей стали, со сплошной дверью

Применение:
• для систем распределения электроэнергии и автоматизации технологических процессов.
Материал:
• каркас и дверь: нержавеющая сталь 1,5 мм;
• монтажная плата: оцинкованная сталь 2 мм;
• уплотнитель на двери: полиуретан.
Отличительные особенности:
• степень пыле- и влагозащиты от IP55 до IP66;
• степень ударопрочности – IK10;
• в двери установлен замок под ключ с двойной бородкой 3 мм;
• доступны исполнения со сплошным дном или с кабельным фланцем.
Комплект поставки:
• корпус, монтажная плата, дверь, замок, монтажные аксессуары.

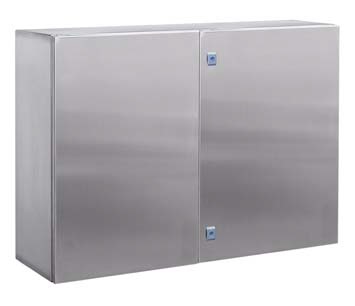

Навесные шкафы CE из нержавеющей стали, со сдвоенной дверью

Применение:
• для систем распределения электроэнергии и автоматизации технологических процессов.
Материал:
• каркас и дверь: нержавеющая сталь 1,5 мм;
• монтажная плата: оцинкованная сталь 2 мм;
• уплотнитель на двери: полиуретан.
Отличительные особенности:
• степень пыле- и влагозащиты от IP55 до IP66;
• степень ударопрочности – IK10;
• в двери установлен замок под ключ с двойной бородкой 3 мм;
• доступны исполнения со сплошным дном или с кабельным фланцем.
Комплект поставки:
• корпус, монтажная плата, дверь, замок, монтажные аксессуары.

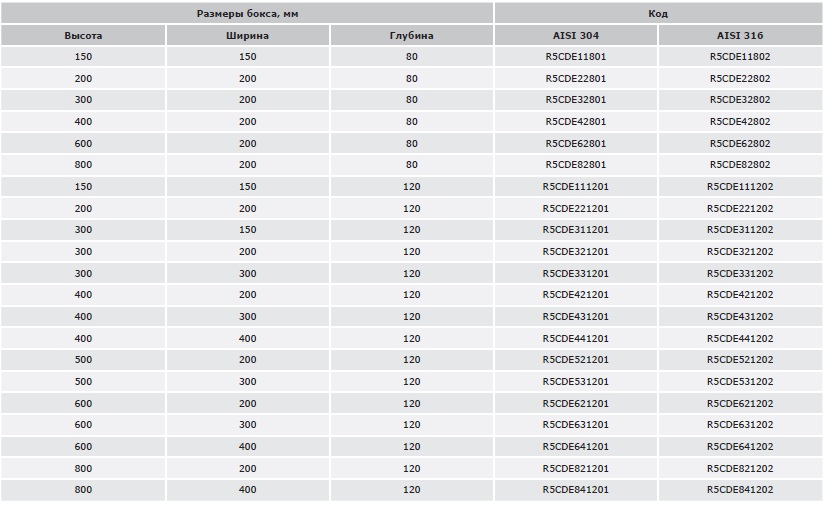

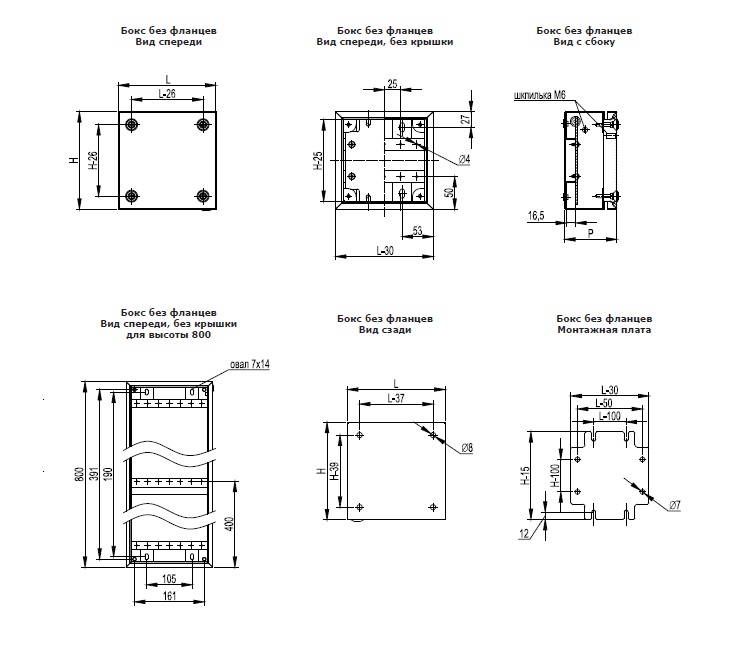

Навесные клеммные боксы CDE из нержавеющей стали

Применение:
• для систем распределения электроэнергии и автоматизации технологических процессов.
Материал:

• каркас и дверь: нержавеющая сталь 1,5 мм;
• уплотнитель на двери: полиуретан.
Отличительные особенности:
• степень пыле- и влагозащиты до IP66;
• степень ударопрочности – IK10.
Комплект поставки:
• корпус, монтажные аксессуары.
