Индуктивные бесконтактные датчики серии LA



             Нажмите для увеличения

Индуктивный бесконтактный выключатель серии LA - это датчик, имеющий корпус цилиндрической формы и реагирующий  на появление металлического предмета в зоне его действия. Для датчиков серии LA зона действия (рабочая область) располагается со стороны торцевой части корпуса и в зависимости от модификации датчика составляет 2, 4, 5, 8, 10 или 15мм. При этом, для срабатывания датчика, непосредственного контакта с контролируемым предметом не требуется.

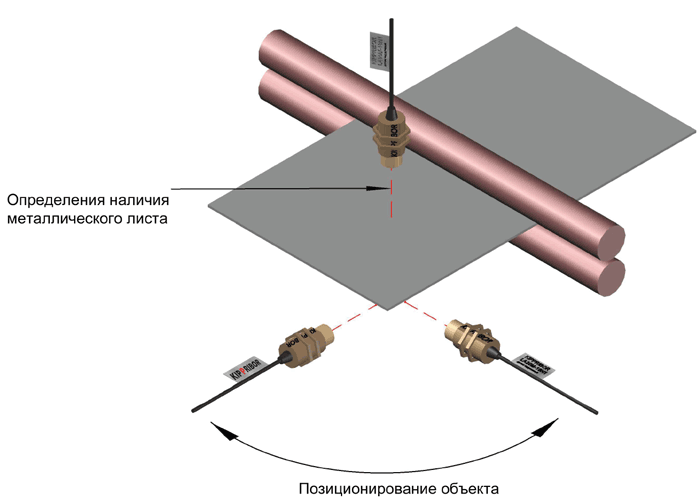

Особенность индуктивных бесконтактных выключателей серии LA реагировать только на металлические предметы позволяет применять их для контроля конечных и промежуточных положений различных металлических частей механизмов. А высокие значения рабочей частоты переключения датчиков, позволяют успешно использовать их в качестве первичных датчиков скорости совместно с тахометрами и счетчиками импульсов.

Наиболее целесообразно индуктивные выключатели серии LA применять взамен механических конечных выключателей, поскольку отсутствие подвижных частей в выключателях серии LA и их возможность реагировать на расстоянии позволяет значительно повысить ресурс работы механизмов и надежность оборудования в целом.

Общие технические характеристики цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

Параметр Значение параметра
М08 М12 М18 М30
DC DC AC DC AC DC AC
Напряжение питания 10…30 VDC 10…30 VDC;
10…60 VDC;		 20…250 VAC 10…30 VDC;
10…60 VDC;		 20…250 VAC 10…30 VDC;
10…60 VDC;		 20…250 VAC
Номинальный ток нагрузки ≤ 200 мА ≤ 200 мА ≤ 400 мА ≤ 200 мА ≤ 400 мА ≤ 200 мА ≤ 400 мА
Минимальный ток нагрузки - - ≥ 5 мА - ≥ 5 мА - ≥ 5 мА
Ток утечки ≤ 0,01 мА ≤ 0,01 мА ≤ 1,8 мА ≤ 0,01 мА ≤ 1,8 мА ≤ 0,01 мА ≤ 1,8 мА
Падение напряжения ≤ 2 В ≤ 1,5 В ≤ 8 В ≤ 1,5 В ≤ 8 В ≤ 1,5 В ≤ 8 В
Защита от перегрузки да да нет да нет да нет
Точка срабатывания защиты 220 мА 220 мА - 220 мА - 220 мА -
Защита от переполюсовки да да - да - да -
Защита от короткого замыкания нет
Гистерезис переключения ≤ 15 % Sr(1)
Точность повторения ≤ 1 % Sr(1)
Индикация срабатывания Светодиод
Материал корпуса Никелированная латунь
Материал активной части Ударопрочный конструкционный пластик
Температура эксплуатации -25…+70 °C
Температурная погрешность ≤ 10 % Sr(1)
Степень защиты IP 67
Электрическое подключение Кабельный вывод, длина 2 м

(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.

Диаметр 8 мм

Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция		 Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация

Утапливаемое исполнение
Нажмите для увеличения 10…30 VDC NPN трехпроводная NO 1 мм 500 Гц LA08-45.1N1.U1.K
NC LA08-45.1N2.U1.K
NPN четырехпроводная NO+NC LA08-45.1N4.U1.K
PNP трехпроводная NO LA08-45.1P1.U1.K
NC LA08-45.1P2.U1.K
PNP четырехпроводная NO+NC LA08-45.1P4.U1.K

Неутапливаемое исполнение
нажмите для увеличения 10…30 VDC NPN трехпроводная NO 2 мм 300 Гц LA08M-45.2N1.U1.K
NC LA08M-45.2N2.U1.K
NPN четырехпроводная NO+NC LA08M-45.2N4.U1.K
PNP трехпроводная NO LA08M-45.2P1.U1.K
NC LA08M-45.2P2.U1.K
PNP четырехпроводная NO+NC LA08M-45.2P4.U1.K

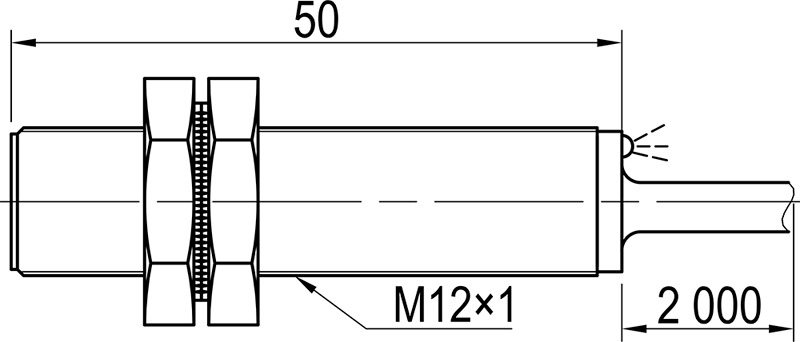

Диаметр 12 мм

Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция		 Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация

Утапливаемое исполнение
10…30 VDC NPN трехпроводная NO 2 мм 2 кГц LA12-50.2N1.U1.K
NC LA12-50.2N2.U1.K
NPN четырехпроводная NO+NC LA12-50.2N4.U1.K
PNP трехпроводная NO LA12-50.2P1.U1.K
NC LA12-50.2P2.U1.K
NPN четырехпроводная NO+NC LA12-50.2P4.U1.K
10…60 VDC двухпроводная NO LA12-50.2D1.U4.K
NC LA12-50.2D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA12-60.2A1.U7.K
NC LA12-60.2A2.U7.K

Неутапливаемое исполнение
10…30 VDC NPN трехпроводная NO 4 мм 1 кГц LA12M-50.4N1.U1.K
NC LA12M-50.4N2.U1.K
NPN четырехпроводная NO+NC LA12M-50.4N4.U1.K
PNP трехпроводная NO LA12M-50.4P1.U1.K
NC LA12M-50.4P2.U1.K
PNP четырехпроводная NO+NC LA12M-50.4P4.U1.K
10…60 VDC двухпроводная NO LA12M-50.4D1.U4.K
NC LA12M-50.4D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA12M-60.4A1.U7.K
NC LA12M-60.4A2.U7.K

(2) – третий провод используется для заземления корпуса.

Диаметр 18 мм

Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция		 Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация

Утапливаемое исполнение
10…30 VDC NPN трехпроводная NO 5 мм 1 кГц LA18-55.5N1.U1.K
NC LA18-55.5N2.U1.K
NPN четырехпроводная NO+NC LA18-55.5N4.U1.K
PNP трехпроводная NO LA18-55.5P1.U1.K
NC LA18-55.5P2.U1.K
PNP четырехпроводная NO+NC LA18-55.5P4.U1.K
10…60 VDC двухпроводная NO LA18-55.5D1.U4.K
NC LA18-55.5D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA18-55.5A1.U7.K
NC LA18-55.5A2.U7.K

Неутапливаемое исполнение
10…30 VDC NPN трехпроводная NO 8 мм 500 Гц LA18M-55.8N1.U1.K
NC LA18M-55.8N2.U1.K
NPN четырехпроводная NO+NC LA18M-55.8N4.U1.K
PNP трехпроводная NO LA18M-55.8P1.U1.K
NC LA18M-55.8P2.U1.K
PNP четырехпроводная NO+NC LA18M-55.8P4.U1.K
10…60 VDC двухпроводная NO LA18M-55.8D1.U4.K
NC LA18M-55.8D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA18M-55.8A1.U7.K
NC LA18M-55.8A2.U7.K

(2) – третий провод используется для заземления корпуса.

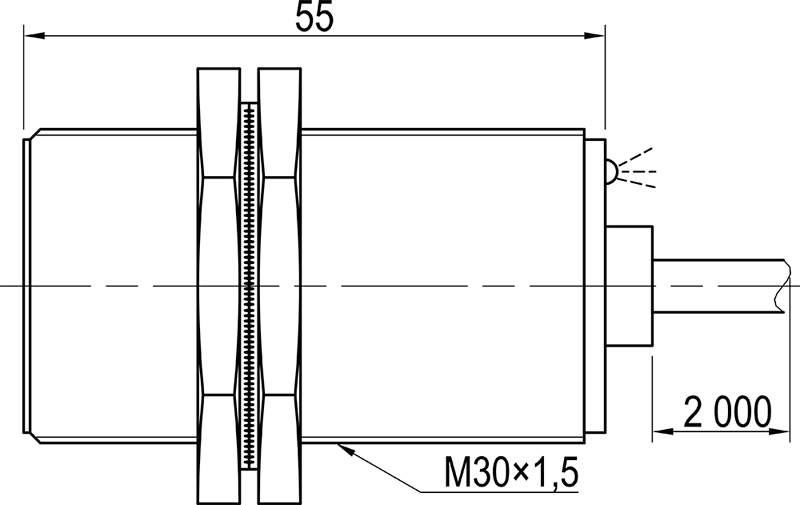

Диаметр 30 мм

Габаритный чертеж Напряжение питания Схема подключения Коммута-
ционная функция		 Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация

Утапливаемое исполнение
10…30 VDC NPN трехпроводная NO 10 мм 300 Гц LA30-55.10N1.U1.K
NC LA30-55.10N2.U1.K
NPN четырехпроводная NO+NC LA30-55.10N4.U1.K
PNP трехпроводная NO LA30-55.10P1.U1.K
NC LA30-55.10P2.U1.K
PNP четырехпроводная NO+NC LA30-55.10P4.U1.K
10…60 VDC двухпроводная NO LA30-55.10D1.U4.K
NC LA30-55.10D2.U4.K

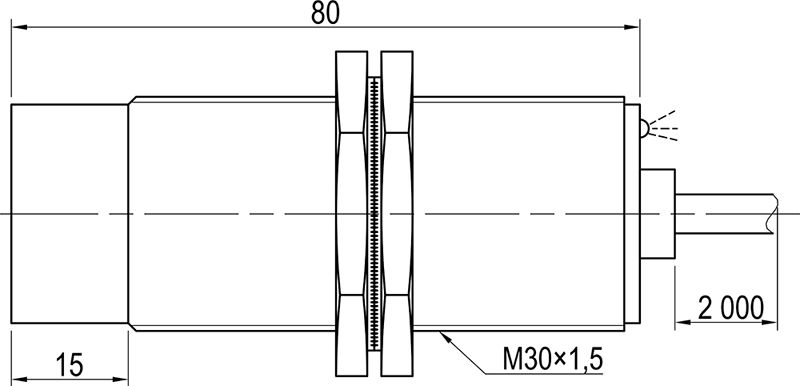

20…250 VAC трехпроводная(2) NO 25 Гц LA30-80.10A1.U7.K
NC LA30-80.10A2.U7.K

Неутапливаемое исполнение (модификация М)
10…30 VDC NPN трехпроводная NO 15 мм 150 Гц LA30M-55.15N1.U1.K
NC LA30M-55.15N2.U1.K
NPN четырехпроводная NO+NC LA30M-55.15N4.U1.K
PNP трехпроводная NO LA30M-55.15P1.U1.K
NC LA30M-55.15P2.U1.K
NPN четырехпроводная NO+NC LA30M-55.15P4.U1.K
10…60 VDC двухпроводная NO LA30M-55.15D1.U4.K
NC LA30M-55.15D2.U4.K
20…250 VAC трехпроводная(2) NO 25 Гц LA30M-80.15A1.U7.K
NC LA30M-80.15A2.U7.K

(2) – третий провод используется для заземления корпуса.

Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA

Датчики постоянного тока
Трехпроводные, NPN, NO (LA••-•.•N1.U1.K) Трехпроводные, PNP, NO (LA••-•.•P1.U1.K)
Трехпроводные, NPN, NC (LA••-•.•N2.U1.K) Трехпроводные, PNP, NC (LA••-•.•P2.U1.K)
Четырехпроводные, NPN, NO+NC (LA••-•.•N4.U1.K) Четырехпроводные, PNP, NO+NC (LA••-•.•P4.U1.K)
Двухпроводные, NO (LA••-•.•D1.U4.K) Двухпроводные, NC (LA••-•.•D2.U4.K)
Датчики переменного тока
Трехпроводные, NO (LA••-•.•A1.U7.K) Трехпроводные, NC (LA••-•.•A2.U7.K)



Структура условного обозначения при заказе

Например: LA12-55.5N1.U1.K

Вы заказали: Индуктивный датчик с диаметром корпуса 12 мм утапливаемого исполнения с номинальным расстоянием срабатывания 5 мм, схемой подключения – трехпроводной NPN, коммутационной функцией – NO, напряжением питания 10...30 VDC, кабельным выводом 2 м.



Комплектность поставки
В комплект входит датчик с кабелем присоединения (длина 2 м)

Упаковка


Варианты упаковки
  • пакет (1 шт.)
Масса одного датчика LA08 (с диаметром корпуса 8 мм) – не более 40 г
LA12 (с диаметром корпуса 12 мм) – не более 77 г
LA18 (с диаметром корпуса 18 мм) – не более 161 г
LA30 (с диаметром корпуса 30 мм) – не более 247 г
