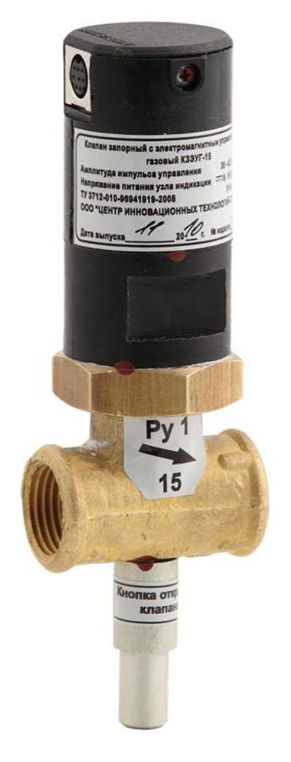

Клапан запорный с электромагнитным управлением газовый КЗЭУГ

ТУ 3712-010-96941919-2008

Клапан запорный с электромагнитным управлением газовый КЗЭУГ предназначен для использования в помещениях потребителей газа в качестве запорного элемента трубопроводных магистралей и газогорелочных устройств с рабочей средой - природный газ (ГОСТ 5542 87), паровая фаза СУГ (ГОСТ Р 52087 2003) с рабочим давлением до 0,4 МПа (4 кгс/см2) или воздух.

Основные технические данные:

  • амплитуда импульса управляющего сигнала для закрытия клапана от 20 до 42 В;
  • номинальное давление:

для клапанов НД 0,01 (1) МПа (кгс/см2);
для клапанов СД 0,04 (4) МПа (кгс/см2);

  • время срабатывания клапана не более 1с;
  • клапан муфтовый;
  • класс герметичности затвора - А
  • установка на горизонтальном и вертикальном участке трубы.

Взвод клапана осуществляется вручную.
В составе клапана имеется датчик состояния клапана (открыт/закрыт) давлением до 0,4Мпа (4кгс/см2), или воздух.



Тип клапана DN, мм Габаритные размеры, мм, не более Масса , кг, не более Строительные размеры LхBхH, мм(G)
КЗЭУГ -15 15 60х50х155 0,5 50 x37x150(1/2")
КЗЭУГ -20 20 70х50х155 0,6 65 x32x155(3/4")
КЗЭУГ -25 25 85х55х160 0,7 80 x42x150(1")
КЗЭУГ -32 32 100х60х190 1,1 90x55x180(11/4")
КЗЭУГ -40 40 115х60х190 1,25 115x65x205(11/2")
КЗЭУГ -50 50 135х70х200 1,7 130x70x215(2")

Руководство по эксплуатации КЗЭУГ ЯБКЮ.492172.003РЭ

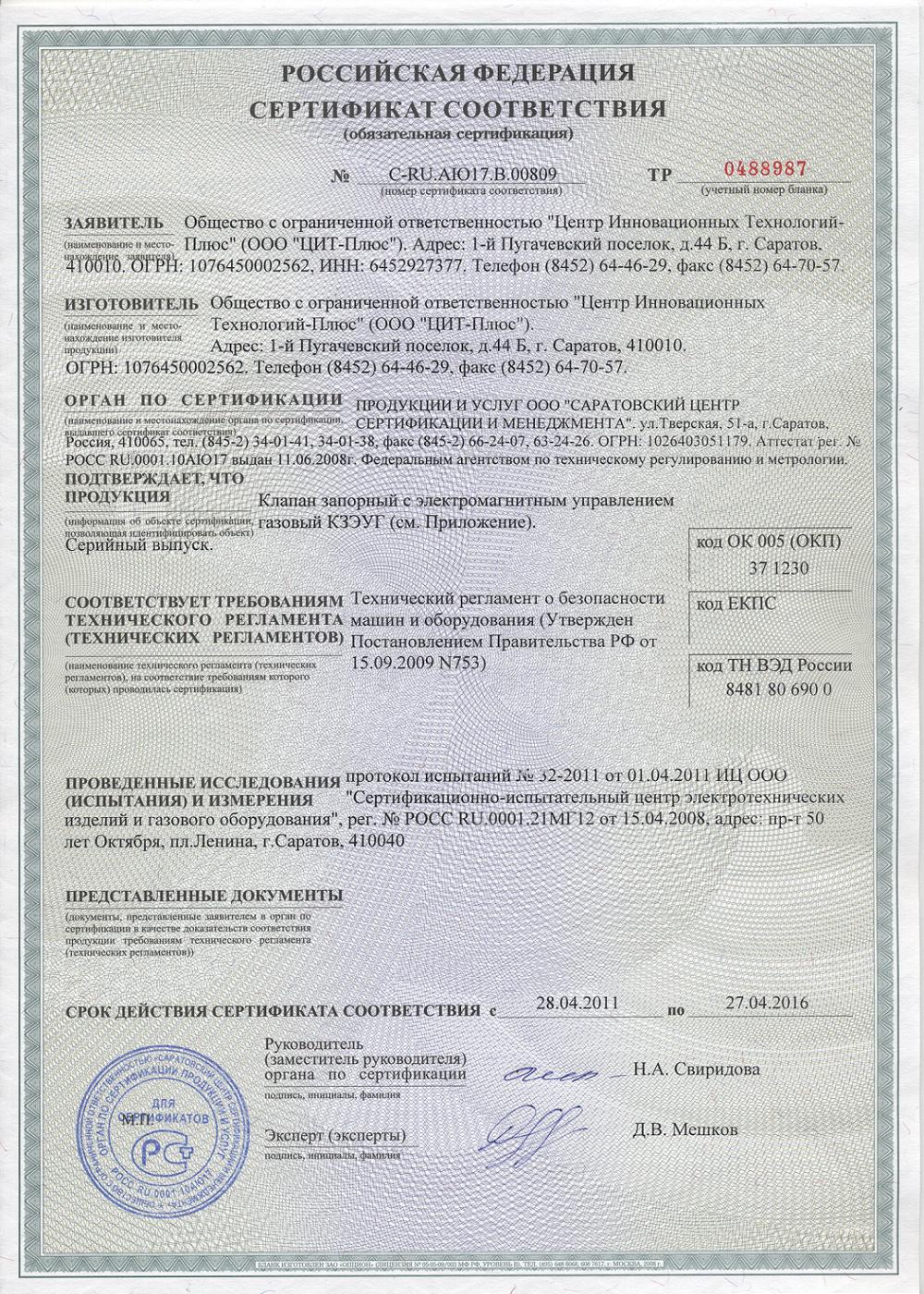

Сертификат
