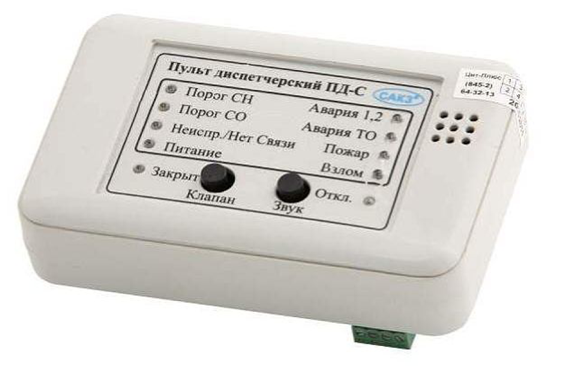

Пульт диспетчерский ПД-С

ТУ 4215-105-96941919-2009
Пульт ПД-С предназначен:

  • для приема и индикации сигналов от блока сигнализации и управления БСУ-КС;
  • для выдачи сигнала на закрытие клапана в БСУ-КС

Возможно подключение ПД-С к блоку БСУ-КС по радиоканалу 433 МГц, 10 мВт.

Наименование параметров или характеристики

Значение

Частотный диапазон радиоканала , МГц

43З,9З...434,З3

Максимальная дальность связи по радиоканалу , м, не более:
в зоне прямой видимости:

  • с антенной ЯБКЮ .685624.001-02 (четвертьволновой вибратор)
  • с антенной АШ-433
  • с антенной АН-433

в помещении (зависит от конструкции здания):

  • с антенной ЯБКЮ .685б24.001-02 (четвертьволновой вибратор)
  • с антенной АШ-433





100
200
500

25
50

Максимальная длина кабеля связи интерфейса RЅ485, м

1000

Габаритные размеры, мм, не более:

120 х 75 х 45

Масса , кг, не более

0,2
