Блоки сигнализации и управления БСУ БСУ-К

ТУ 4215-003-96941919-2007

Блок сигнализации и управления БСУ предназначен:

  • для приема и индикации сигналов от сигнализаторов загазованности природным газом и оксидом углерода;
  • для приема сигналов от запорного газового клапана;
  • для выдачи сигнала управления исполнительным устройством (например, вентиляцией) в предаварийной ситуации;
  • для выдачи сигнала управления запорным газовым клапаном при аварийной ситуации.

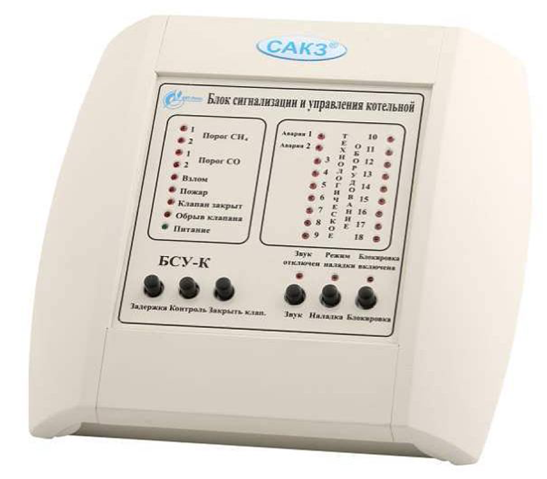

Блок сигнализации и управления котельной БСУ-К предназначен:

  • для приема, индикации и запоминания сигналов от:
  • сигнализаторов загазованности природным газом и оксидом углерода;
  • датчиков аварийных параметров;
  • датчиков аварий технологического оборудования;
  • датчиков пожарной и охранной сигнализации;
  • для приема и индикации сигналов от запорного газового клапана;
  • для выдачи сигнала управления исполнительными устройствоми (например, вентиляцией) в предаварийной и аварийной ситуации;
  • для выдачи сигнала управления запорным газовым клапаном при аварийной ситуации.

Наименование параметра или характеристики

Значение

БСУ

БСУ -К

Потребляемая мощность, ВА, не более

10

Время срабатывания блока, с, не более

5

Амплитуда импульсов управления клапаном, В

от З1 до 42

Количество входов для подключения сигнализаторов загазованности , шт.:
по природному газу (СЗ -1)
по оксиду углерода (СЗ -2-2)



1
1

Количество входов для подключения замыкающих контактов датчиков
аварийных параметров котельной, шт.

Нет

2

Количество входов для подключения замыкающих контактов датчиков охранной, пожарной сигнализации, шт.

Нет

16

Количество входов для подключения размыкающих контактов датчиков
охранной, пожарной сигнализаций , шт.

Нет

2

Выходные напряжения для питания внешнего устройства и узла индикации состояния клапана, В

10 ...15

10 ...15

Габаритные размеры, мм, не более

120 х75 ×45

210 x 200 x 50

Масса, кг, не более

0,5

1,0
