Монтажные коробки для открытой установки с повышенной степенью защиты

Монтажные коробки для открытого монтажа предназначены для разветвления проводов и кабелей, также для скрытия и дополнительной защиты мест коммутации. Коробки для открытого монтажа используются как часть системы электрической канализации, состоящей из жестких и гофрированных труб. Некоторые типы коробок (степень защиты IP44, IP55) могут быть использованы на открытом воздухе, а также во влажных и пыльных помещениях.

  • Материал изготовления — полистирол.
  • Цвет — RAL 7035.
  • Степень защиты — IP44, IP55
  • Рабочая температура — от -25 до +40 °С.

Ассортимент

Изобр. Наим. Размер, мм Кол-во в упак., шт. Артикул
Коробка КМ41233 распаячная для о/п IP44 RAL7035 (6 вводов) 100x100x50 48 UK011-100-100-050-K41 -44
Коробка КМ41234 распаячная цля о/п IP55 RAL7035 (6 вводов) 100x100x50 48 UK011-100-100-050-K41 -55
Коробка КМ41255 распаячная для о/п IP44 RAL7035 (6 гермовводов, защелк. крышка) 100×100×50 48 UKOZ11-100-100-050-K41-44

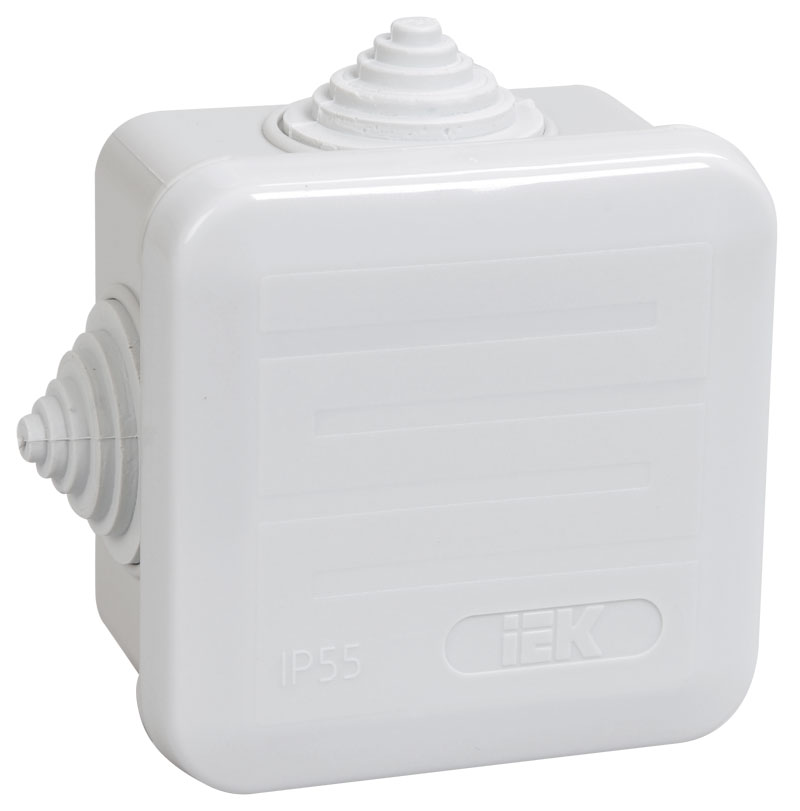

Коробка КМ41236 распаячная для о/п IP44 RAL7035 (4 гермоввода, защелк. крышка) 70×70×40 84 UKOZ11-070-070-040-K41-44
Коробка КМ41235 распаячная для о/п IP44 RAL7035 (6 вводов) 85x85x40 60 UKO11-085-085-040-K41 -44
Коробка КМ41237 распаячная для о/п IP44 RAL7035 (4 ввода) 075x40 60 UKO11-075-040-000-K41 -44
Коробка КМ41241 распаячная для о/п IP44 RAL7035 (10 вводов) 150x110x70 30 UK010-150-110-070-K41 -44
Коробка КМ41242 распаячная для о/п IP55 RAL7035 (10 вводов) 150x110x70 30 UK010-150-110-070-K41 -55
Коробка КМ41243 распаячная для о/п IP44 RAL7035 (10 вводов) 190x 140x 70 20 UK011-190-140-070-K41-44
Коробка КМ41244 распаячная для о/п IP55 RAL7035 (10 вводов) 190x 140x 70 20 UK011-190-140-070-K41-55
Коробка КМ41245 распаячная для о/п IP44 RAL7035 (10 вводов) 190x140x120 12 UK010-190-140-120-K41-44
Коробка КМ41246 распаячная для о/п IP55 RAL7035 (10 вводов) 190x140x120 12 UK010-190-140-120-K41-55
Коробка КМ41261 распаячная для о/п IP44 RAL7035 (гладкие стенки) 150×110×85 30 UKO11-150-110-085-K41-44

Габаритные размеры

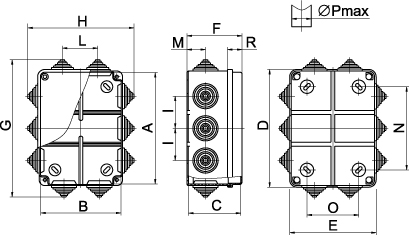

КМ41241, КМ41242, КМ41243, КМ41244, КМ41245, КМ41246

Наим. А В C D E F G H I L M N O P R
КМ41241 КМ41242 142 102 66,5 150 110 70 175 135 41 45 24 106 66 25 18.5
КМ41243 КМ41244 182 132 66,5 190 140 70 215 165 52 52 26.5 146 96 32 18.5
КМ41245 КМ41246 182 132 116,5 190 140 120 215 165 52 52 26.5 146 96 32 68.5

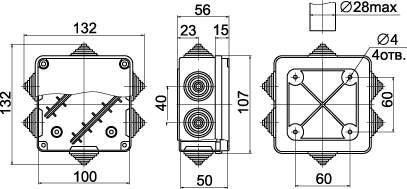

КМ41233, КМ41234

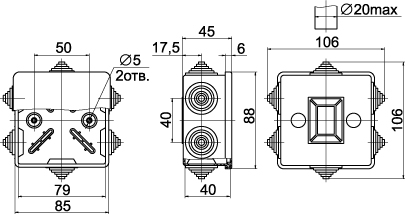

КМ41235

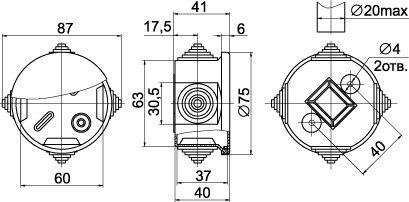

КМ41237
