Зажимы контактные винтовые серии ЗВИ

Применяются для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.

Изоляционный каркас изготовлен из белого негорючего полистирола или прозрачного полиэтилена, клемма и винты - латунь.

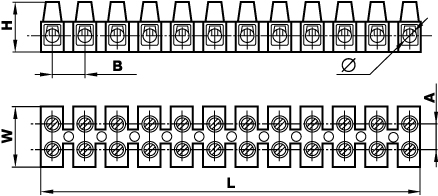

Габаритные размеры

Тип Габаритные размеры, мм
0 L W H A B
ЗВИ 3 3,0 92 16 11 6 8
ЗВИ 5 3,2 113 16 13 7 10
ЗВИ 10 4,2 128 21 16 8 11
ЗВИ 15 4,6 138 23 17 8 12
ЗВИ 20 4,6 138 23 17 11 12
ЗВИ 30 5,7 165 26 19 10 14
ЗВИ 60 6,6 185 29 24 13 16
ЗВИ 80 7,0 204 33 27 14 18
ЗВИ 100 7,9 218 36 28 14 20
ЗВИ 150 8,8 252 46 31 22 21



Ассортимент



  Наим. Сечение подключ. проводников, мм2 Допустимый длительный ток, А Макс. крутящий м-т на винтовых зажимах, Нм Макс. рабочее напр., Ue, В Напр. по изоляции, Up В Артикул
ЗВИ-3 Полиэтилен белый 1,0-2,5 3 0,8 400 450 UZV3-003-04
ЗВИ-5 Полиэтилен белый 1,5-4 5 0,8 400 450 UZV3-005-04
ЗВИ-10 Полиэтилен белый 2,5-6 10 0,8 400 450 UZV3-010-06
ЗВИ-15 Полиэтилен белый 4-10 15 1,2 400 450 UZV1-015-06
ЗВИ-20 Полиэтилен белый 4-10 20 1,2 400 450 UZV3-020-06
ЗВИ-30 Полиэтилен белый 6-16 30 2,0 400 450 UZV1-030-10
ЗВИ-60 Полиэтилен белый 6-16 60 2,0 400 450 UZV1-060-16
ЗВИ-80 Полиэтилен белый 10-25 80 2,5 400 450 UZV3-080-25
ЗВИ-100 Полиэтилен белый 10-25 100 2,5 400 450 UZV3-100-25
ЗВИ-150 Полиэтилен белый 16-35 150 3,5 400 450 UZV3-150-35
ЗВИ-3 Полистирол белый 1,0-2,5 3 0,8 400 450 UZV4-003-04
ЗВИ-5 Полистирол белый 1,5-4 5 0,8 400 450 UZV4-005-04
ЗВИ-10 Полистирол белый 2,5-6 10 0,8 400 450 UZV4-010-06
ЗВИ-15 Полистирол белый 4-10 15 1,2 400 450 UZV2-015-06
ЗВИ-20 Полистирол белый 4-10 20 1,2 400 450 UZV4-020-06
ЗВИ-30 Полистирол белый 6-16 30 2,0 400 450 UZV2-030-10
ЗВИ-60 Полистирол белый 6-16 60 2,0 400 450 UZV2-060-16
ЗВИ-80 Полистирол белый 10-25 80 2,5 400 450 UZV4-080-25
ЗВИ-100 Полистирол белый 10-25 100 2,5 400 450 UZV4-100-25
ЗВИ-150 Полистирол белый 16-35 150 3,5 400 450 UZV4-150-35
ЗВИ-3 Полистирол желтый 1,0-2,5 3 0,8 400 450 UZV7-003-04
ЗВИ-5 Полистирол желтый 1,5-4 5 0,8 400 450 UZV7-005-04
ЗВИ-10 Полистирол желтый 2,5-6 10 0,8 400 450 UZV7-010-06
ЗВИ-15 Полистирол желтый 4-10 15 1,2 400 450 UZV7-015-06
ЗВИ-20 Полистирол желтый 4-10 20 1,2 400 450 UZV7-020-06
ЗВИ-30 Полистирол желтый 6-16 30 2,0 400 450 UZV7-030-10
ЗВИ-60 Полистирол желтый 6-16 60 2,0 400 450 UZV7-060-16
ЗВИ-80 Полистирол желтый 10-25 80 2,5 400 450 UZV7-080-25
ЗВИ-100 Полистирол желтый 10-25 100 2,5 400 450 UZV7-100-25
ЗВИ-150 Полистирол желтый 16-35 150 3,5 400 450 UZV7-150-35
ЗВИ-3 Полистирол синий 1,0-2,5 3 0,8 400 450 UZV6-003-04
ЗВИ-5 Полистирол синий 1,5-4 5 0,8 400 450 UZV6-005-04
ЗВИ-10 Полистирол синий 2,5-6 10 0,8 400 450 UZV6-010-06
ЗВИ-15 Полистирол синий 4-10 15 1,2 400 450 UZV6-015-06
ЗВИ-20 Полистирол синий 4-10 20 1,2 400 450 UZV6-020-06
ЗВИ-30 Полистирол синий 6-16 30 2,0 400 450 UZV6-030-10
ЗВИ-60 Полистирол синий 6-16 60 2,0 400 450 UZV6-060-16
ЗВИ-80 Полистирол синий 10-25 80 2,5 400 450 UZV6-080-25
ЗВИ-100 Полистирол синий 10-25 100 2,5 400 450 UZV6-100-25
ЗВИ-150 Полистирол синий 16-35 150 3,5 400 450 UZV6-150-35
ЗВИ-3 Полистирол черный 1,0-2,5 3 0,8 400 450 UZV5-003-04
ЗВИ-5 Полистирол черный 1,5-4 5 0,8 400 450 UZV5-005-04
ЗВИ-10 Полистирол черный 2,5-6 10 0,8 400 450 UZV5-010-06
ЗВИ-15 Полистирол черный 4-10 15 1,2 400 450 UZV5-015-06
ЗВИ-20 Полистирол черный 4-10 20 1,2 400 450 UZV5-020-06
ЗВИ-30 Полистирол черный 6-16 30 2,0 400 450 UZV5-030-10
ЗВИ-60 Полистирол черный 6-16 60 2,0 400 450 UZV5-060-16
ЗВИ-80 Полистирол черный 10-25 80 2,5 400 450 UZV5-080-25
ЗВИ-100 Полистирол черный 10-25 100 2,5 400 450 UZV5-100-25
ЗВИ-150 Полистирол черный 16-35 150 3,5 400 450 UZV5-150-35
