Светосигнальные индикаторы, кнопки управления и переключатели

Светосигнальные индикаторы предназначены для индикации состояния электрических цепей. Применяются в электрощитах, промышленном оборудовании и на объектах энергоснабжения.

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Особенности конструкции

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.
Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.
Индикаторы на 12 В, 24 В, 36 В, 110 В функционируют как на постоянном токе, так и на переменном.
Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели.
Использование в индикаторе светодиодной матрицы обеспечивает более мощный световой поток по сравнению с неоновой лампой и увеличенный срок службы (6000 часов).
Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12 В, 24 В, 36 В, 110 В, 220 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.
Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.
Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.
Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнитель-ными кольцами.
Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.
Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения
Надежная и удобная система крепежа изделия к монтажной панели
Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов
Использование в качестве источника света светодиодных матриц, имеющих больший ресурс выработки и более яркое свечение
Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s
Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов
Модернизированная конструкция нажимного элемента, исключающая самопроизвольное выпадание
Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия

Технические характеристики

Основные электрические и механические характеристики кнопок управления и переключателей

Сертификат соответствия № РОСС СN.АЯ46.В46701

Пар-ры Вид тока
переменный постоянный
Номинальное рабочее напряжение, В 660 400 230 120 48 400 230 120 48 24
Номинальный рабочий ток контактов, А Категория применения АС-12 Категория применения DC-12
2,5 4,5 7,5 10 10 0,6 1,3 2,5 5 10
Категория применения АС-15 Категория применения DC-13
1,5 2,5 4,5 6 6 0,1 0,3 0,6 1,3 2,5
Электрическая износостойкость, циклов В-0х103 ABLF, ABLFP, AEA — 300; ABLFS, PPBB-30N, APBB-22N — 100; AL-CLR, AKS — 10
Механическая износостойкость, циклов В-0х103 600 - для всех устройств; 100 - кнопки с ключом и кнопки с фиксацией
Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96 IP 40 IP 40
Допустимая частота коммутаций (циклов В-О/ч) 300 1200 3600 300 1200 3600
% нагрузки контактов по току от рабочего значения 40 25 15 40 25 15
Диапазон рабочих температур, °С от —10 до +40 от —10 до +40
Влажность окружающей среды 45-90% без выпадения конденсата

Ассортимент

  Наим. Цвет Кол-во Артикул
в упак. в трансп. кор.
Светосигнальные индикаторы
AL-22 d22 мм неон/230 В цилиндр белый 10 600 BLS20-AL-K01
AL-22 d22 мм неон/230 В цилиндр желтый 10 600 BLS20-AL-K05
AL-22 d22 мм неон/230 В цилиндр зеленый 10 600 BLS20-AL-K06
AL-22 d22 мм неон/230 В цилиндр красный 10 600 BLS20-AL-K04
AL-22 d22 мм неон/230 В цилиндр прозрачный 10 600 BLS20-AL-K08
AL-22 d22 мм неон/230 В цилиндр синий 10 600 BLS20-AL-K07
AL-22TE d22 мм неон/230 В цилиндр белый 10 600 BLS30-ALTE-K01
AL-22TE d22 мм неон/230 В цилиндр желтый 10 600 BLS30-ALTE-K05
AL-22TE d22 мм неон/230 В цилиндр зеленый 10 600 BLS30-ALTE-K06
AL-22TE d22 мм неон/230 В цилиндр красный 10 600 BLS30-ALTE-K04
AL-22TE d22 мм неон/230 В цилиндр прозрачный 10 600 BLS30-ALTE-K08
AL-22TE d22 мм неон/230 В цилиндр синий 10 600 BLS30-ALTE-K07
ENR-22 d22 мм неон/230 В цилиндр белый 10 600 BLS40-ENR-K01
ENR-22 d22 мм неон/230 В цилиндр желтый 10 600 BLS40-ENR-K05
ENR-22 d22 мм неон/230 В цилиндр зеленый 10 600 BLS40-ENR-K06
ENR-22 d22 мм неон/230 В цилиндр красный 10 600 BLS40-ENR-K04
ENR-22 d22 мм неон/230 В цилиндр синий 10 600 BLS40-ENR-K07
AD-22DS матрица d22 мм 12 В AC/DC белый 10 600 BLS10-ADDS-012-K01
AD-22DS матрица d22 мм 12 В AC/DC красный 10 600 BLS10-ADDS-012-K04
AD-22DS матрица d22 мм 12 В AC/DC желтый 10 600 BLS10-ADDS-012-K05
AD-22DS матрица d22 мм 12 В AC/DC зеленый 10 600 BLS10-ADDS-012-K06
AD-22DS матрица d22 мм 12 В AC/DC синий 10 600 BLS10-ADDS-012-K07
AD-22DS матрица d22 мм 24 В AC/DC белый 10 600 BLS10-ADDS-024-K01
AD-22DS матрица d22 мм 24 В AC/DC красный 10 600 BLS10-ADDS-024-K04
AD-22DS матрица d22 мм 24 В AC/DC желтый 10 600 BLS10-ADDS-024-K05
AD-22DS матрица d22 мм 24 В AC/DC зеленый 10 600 BLS10-ADDS-024-K06
AD-22DS матрица d22 мм 24 В AC/DC синий 10 600 BLS10-ADDS-024-K07
AD-22DS матрица d22 мм 36 В AC/DC белый 10 600 BLS10-ADDS-036-K01
AD-22DS матрица d22 мм 36 В AC/DC красный 10 600 BLS10-ADDS-036-K04
AD-22DS матрица d22 мм 36 В AC/DC желтый 10 600 BLS10-ADDS-036-K05
AD-22DS матрица d22 мм 36 В AC/DC зеленый 10 600 BLS10-ADDS-036-K06
AD-22DS матрица d22 мм 36 В AC/DC синий 10 600 BLS10-ADDS-036-K07
AD-22DS матрица d22 мм 110 В AC/DC белый 10 600 BLS10-ADDS-110-K01
AD-22DS матрица d22 мм 110 В AC/DC красный 10 600 BLS10-ADDS-110-K04
AD-22DS матрица d22 мм 110 В AC/DC желтый 10 600 BLS10-ADDS-110-K05
AD-22DS матрица d22 мм 110 В AC/DC зеленый 10 600 BLS10-ADDS-110-K06
AD-22DS матрица d22 мм 110 В AC/DC синий 10 600 BLS10-ADDS-110-K07
AD-22DS матрица d22 мм 230 В AC красный 10 600 BLS10-ADDS-K04
AD-22DS матрица d22 мм 230 В AC зеленый 10 600 BLS10-ADDS-K06
AD-22DS матрица d22 мм 230 В AC желтый 10 600 BLS10-ADDS-K05
AD-22DS матрица d22 мм 230 В AC синий 10 600 BLS10-ADDS-K07
AD-22DS матрица d22 мм 230 В AC белый 10 600 BLS10-ADDS-K01
AD16DS матрица d16 мм 12 В AC/DC белый 10 600 BLS10-ADDS-012-K01-16
AD16DS матрица d16 мм 12 В AC/DC красный 10 600 BLS10-ADDS-012-K04-16
AD16DS матрица d16 мм 12 В AC/DC желтый 10 600 BLS10-ADDS-012-K05-16
AD16DS матрица d16 мм 12 В AC/DC зеленый 10 600 BLS10-ADDS-012-K06-16
AD16DS матрица d16 мм 12 В AC/DC синий 10 600 BLS10-ADDS-012-K07-16
AD16DS матрица d16 мм 24 В AC/DC белый 10 600 BLS10-ADDS-024-K01-16
AD16DS матрица d16 мм 24 В AC/DC красный 10 600 BLS10-ADDS-024-K04-16
AD16DS матрица d16 мм 24 В AC/DC желтый 10 600 BLS10-ADDS-024-K05-16
AD16DS матрица d16 мм 24 В AC/DC зеленый 10 600 BLS10-ADDS-024-K06-16
AD16DS матрица d16 мм 24 В AC/DC синий 10 600 BLS10-ADDS-024-K07-16
AD16DS матрица d16 мм 36 В AC/DC белый 10 600 BLS10-ADDS-036-K01-16
AD16DS матрица d16 мм 36 В AC/DC красный 10 600 BLS10-ADDS-036-K04-16
AD16DS матрица d16 мм 36 В AC/DC желтый 10 600 BLS10-ADDS-036-K05-16
AD16DS матрица d16 мм 36 В AC/DC зеленый 10 600 BLS10-ADDS-036-K06-16
AD16DS матрица d16 мм 36 В AC/DC синий 10 600 BLS10-ADDS-036-K07-16
AD16DS матрица d16 мм 110 В AC/DC белый 10 600 BLS10-ADDS-110-K01-16
AD16DS матрица d16 мм 110 В AC/DC красный 10 600 BLS10-ADDS-110-K04-16
AD16DS матрица d16 мм 110 В AC/DC желтый 10 600 BLS10-ADDS-110-K05-16
AD16DS матрица d16 мм 110 В AC/DC зеленый 10 600 BLS10-ADDS-110-K06-16
AD16DS матрица d16 мм 110 В AC/DC синий 10 600 BLS10-ADDS-110-K07-16
AD16DS матрица d16 мм 230 В AC белый 10 600 BLS10-ADDS-230-K01-16
AD16DS матрица d16 мм 230 В AC красный 10 600 BLS10-ADDS-230-K04-16
AD16DS матрица d16 мм 230 В AC желтый 10 600 BLS10-ADDS-230-K05-16
AD16DS матрица d16 мм 230 В AC зеленый 10 600 BLS10-ADDS-230-K06-16
AD16DS матрица d16 мм 230 В AC синий 10 600 BLS10-ADDS-230-K07-16
LAY5-BU63 матрица d22 мм зеленый 20 200 BLS50-BU-K06
LAY5-BU64 матрица d22 мм красный 20 200 BLS50-BU-K04
LAY5-BU65 матрица d22 мм желтый 20 200 BLS50-BU-K05
Кнопки управления
ABLF-22 d22 мм неон/230 В 1з+1р белый 10 400 BBT10-ABLF-K01
ABLF-22 d22 мм неон/230 В 1з+1р желтый 10 400 BBT10-ABLF-K05
ABLF-22 d22 мм неон/230 В 1з+1р зеленый 10 400 BBT10-ABLF-K06
ABLF-22 d22 мм неон/230 В 1з+1р красный 10 400 BBT10-ABLF-K04
ABLF-22 d22 мм неон/230 В 1з+1р прозрачный 10 400 BBT10-ABLF-K08
ABLF-22 d22 мм неон/230 В 1з+1р синий 10 400 BBT10-ABLF-K07
ABLFP-22 d22 мм неон/230 В 1з+1р белый 10 400 BBT20-ABLFP-K01
ABLFP-22 d22 мм неон/230 В 1з+1р желтый 10 400 BBT20-ABLFP-K05
ABLFP-22 d22 мм неон/230 В 1з+1р зеленый 10 400 BBT20-ABLFP-K06
ABLFP-22 d22 мм неон/230 В 1з+1р красный 10 400 BBT20-ABLFP-K04
ABLFP-22 d22 мм неон/230 В 1з+1р прозрачный 10 400 BBT20-ABLFP-K08
ABLFP-22 d22 мм неон/230 В 1з+1р синий 10 400 BBT20-ABLFP-K07
ABLFS-22 d22 мм неон/230 В 1з+1р белый 10 400 BBT30-ABLFS-K01
ABLFS-22 d22 мм неон/230 В 1з+1р желтый 10 400 BBT30-ABLFS-K05
ABLFS-22 d22 мм неон/230 В 1з+1р зеленый 10 400 BBT30-ABLFS-K06
ABLFS-22 d22 мм неон/230 В 1з+1р красный 10 400 BBT30-ABLFS-K04
ABLFS-22 d22 мм неон/230 В 1з+1р прозрачный 10 400 BBT30-ABLFS-K08
ABLFS-22 d22 мм неон/230 В 1з+1р синий 10 400 BBT30-ABLFS-K07
AELA-22 «Грибок» d22 мм неон/230 В 1з+1р желтый 10 200 BBG20-AELA-K05
AELA-22 «Грибок» d22 мм неон/230 В 1з+1р зеленый 10 200 BBG20-AELA-K06
AELA-22 «Грибок» d22 мм неон/230 В 1з+1рК красный 10 200 BBG20-AELA-K04
AELA-22 «Грибок» d22 мм неон/230 В 1з+1р синий 10 200 BBG20-AELA-K07
AEA-22 «Грибок» d22 мм 1з+1р желтый 10 200 BBG30-AEA-K05
AEA-22 «Грибок» d22 мм 1з+1р зеленый 10 200 BBG30-AEA-K06
AEA-22 «Грибок» d22 мм 1з+1р красный 10 200 BBG30-AEA-K04
AEA-22 «Грибок» d22 мм 1з+1р синий 10 200 BBG30-AEA-K07
AEAL-22 «Грибок» с фиксацией d22 мм 230 В 1з+1р красный 10 200 BBG60-AEAL-K04
AE-22 «Грибок» с фиксацией d22 мм 230В 1з+1р красный 10 200 BBG10-AE-K04
ANE-22 «Грибок» с фиксацией d22 мм неон/230 В 1з+1р красный 10 200 BBG40-ANE-K04
APВВ-22N «I-O» d22 мм неон/230 В 1з+1р красный, зеленый 10 400 BBD10-APBB-K51
APВВ-22N «Пуск-Стоп» d22 мм неон/230 В 1з+1р красный, зеленый 10 400 BBD11-APBB-K51
LAY5-BS142 «Грибок» с ключом d22 мм 230 В 1з+1р красный 10 200 BBG50-LAY5-K04
SB-7 «Пуск» d22 мм/230 В зелная 10 500 BBT40-SB7-K06
SB-7 «Стоп» d22 мм/230 В красная 10 500 BBT40-SB7-K04
РPВВ-30N «I-O» d22 мм неон/230 В 1з+1р красный, зеленый 10 200 BBD20-PPBB-K51
РPВВ-30N «Пуск-Стоп» d22 мм неон/230 В 1з+1р красный, зеленый 10 200 BBD21-PPBB-K51
LAY5-BA21 без подсветки 1з черный 20 200 BBT60-BA-K02
LAY5-BA31 без подсветки 1з зеленый 20 200 BBT60-BA-K06
LAY5-BA41 без подсветки 1з красный 20 200 BBT60-BA-K04
LAY5-BA42 без подсветки 1р красный 20 200 BBT61-BA-K04
LAY5-BA51 без подсветки 1з желтый 20 200 BBT60-BA-K05
LAY5-BA61 без подсветки 1з синий 20 200 BBT60-BA-K07
LAY5-BC21 «Грибок» без подсветки 1з черный 20 200 BBG70-BC-K02
LAY5-BC31 «Грибок» без подсветки 1з зеленый 20 200 BBG70-BC-K06
LAY5-BC41 «Грибок» без подсветки 1з красный 20 200 BBG70-BC-K04
LAY5-BC42 «Грибок» без подсветки 1р красный 20 200 BBG71-BC-K04
LAY5-BC51 «Грибок» без подсветки 1з желтый 20 200 BBG70-BC-K05
LAY5-BC61 «Грибок» без подсветки 1з синий 20 200 BBG70-BC-K07
LAY5-BL21 без подсветки 1з черный 20 200 BBT70-BL-K02
LAY5-BL31 без подсветки 1з зеленый 20 200 BBT70-BL-K06
LAY5-BL41 без подсветки 1з красный 20 200 BBT70-BL-K05
LAY5-BL42 без подсветки 1р красный 20 200 BBT71-BL-K04
LAY5-BL51 без подсветки 1з желтый 20 200 BBT71-BL-K05
LAY5-BL61 без подсветки 1з синий 20 200 BBT70-BL-K07
LAY5-BS542 «Грибок» аварийная с фиксацией красный 20 200 BBG90-BS-K04
LAY5-BT42 «Грибок» аварийная с фиксацией поворотная красный 20 200 BBG80-BT-K04
LAY5-BW3361 с подсветкой 1з зеленый 20 200 BBT50-BW-K06
LAY5-BW3461 с подсветкой 1з красный 20 200 BBT50-BW-K04
LAY5-BW3561 с подсветкой 1з желтый 20 200 BBT50-BW-K05
LAY5-BW8465 «I-О» сдвоенная без подсветки красный/ зеленый 20 200 BBD30-BW-K51
Переключатели
AKS-22 с ключом на 2 фиксир.положения I-O 1з+1р черный 10 400 BSW10-AKS-2-K02
ALOLR-22 на 3 фиксированных положения I-O-II 1з+1р черный 10 400 BSW10-ALCLR-3-K02
ALC-22 на 2 фиксированных положения с длинной рукояткой I-O 1з+1р черный 10 400 BSW10-ALC-2-K02
AC-22 на 2 фиксированных положения I-O 1з+1р черный 10 400 BSW10-AC-2-K02
ANC-22-2 на 2 фиксирован ых положения неон/230 В I-O 1з+1р красный 10 400 BSW10-ANC-2-K04
ANC-22-2 на 2 фиксированных положения неон/230 В I-O 1з+1р зеленый 10 400 BSW10-ANC-2-K06
ANCLR-22-3 на 3 фиксированных положения неон/230В I-O-II 1з+1р красный 10 400 BSW10-ANCLR-3-K04
ANCLR-22-3 на 3 фиксированных положения неон/230 В I-O-II 1з+1р зеленый 10 400 BSW10-ANCLR-3-K06
LAY5-BG45 на 2 положения с ключом черный 20 200 BSW80-BG-2-K02
LAY5-BD25 2 положения "I-0" стандарт ручка черный 20 200 BSW60-BD-2-K02
LAY5-BD33 3 положения "I-0-II" стандарт ручка черный 20 200 BSW60-BD-3-K02
LAY5-BJ25 2 положения "I-0" длин ручка черный 20 200 BSW70-BJ-2-K02
LAY5-BJ33 3 положения "I-0-II" длин ручка черный 20 200 BSW70-BJ-3-K02
LAY5-BK2365 2 положения зеленый 20 200 BSW90-BK-2-K06
LAY5-BK2465 2 положения красный 20 200 BSW90-BK-2-K04
LAY5-BK2565 2 положения желтый 20 200 BSW90-BK-2-K05
Aксессуары для светосигнальных индикаторов, кнопок управления, переключателей
Доп. контакт для светосиг. арм.1НЗ коричневый 4 2000 BDK10
Доп. контакт для светосиг. арм.1НО черный 4 2000 BDK20
Лампа сменная светодиодная матрица/12 В AC/DC зеленый   50 BMS10-012-K06
Лампа сменная светодиодная матрица/12 В AC/DC красный   50 BMS10-012-K04
Лампа сменная светодиодная матрица/12 В AC/DC желтый   50 BMS10-012-K05
Лампа сменная светодиодная матрица/12 В AC/DC синий   50 BMS10-012-K07
Лампа сменная светодиодная матрица/24 В AC/DC зеленый   50 BMS10-024-K06
Лампа сменная светодиодная матрица/24 В AC/DC красный   50 BMS10-024-K04
Лампа сменная светодиодная матрица/24 В AC/DC желтый   50 BMS10-024-K05
Лампа сменная светодиодная матрица/24 В AC/DC синий   50 BMS10-024-K07
Лампа сменная светодиодная матрица/36 В AC/DC зеленый   50 BMS10-036-K06
Лампа сменная светодиодная матрица/36 В AC/DC красный   50 BMS10-036-K04
Лампа сменная светодиодная матрица/36 В AC/DC желтый   50 BMS10-036-K05
Лампа сменная светодиодная матрица/36 В AC/DC синий   50 BMS10-036-K07
Лампа сменная светодиодная матрица/48 В AC/DC зеленый   50 BMS10-048-K06
Лампа сменная светодиодная матрица/48 В AC/DC красный   50 BMS10-048-K04
Лампа сменная светодиодная матрица/230 В AC/DC зеленый   50 BMS10-220-K06
Лампа сменная светодиодная матрица/230 В AC/DC красный   50 BMS10-220-K04
Лампа сменная светодиодная матрица/230 В AC/DC желтый   50 BMS10-220-K05
Лампа сменная светодиодная матрица/230 В AC/DC синий   50 BMS10-220-K07
Лампа сменная неоновая /230 В зеленый 100 1000 BMS20-240-K06
Лампа сменная неоновая/230 В красный 100 1000 BMS20-240-K04
Колпачок сменный для AL-22 зеленый 10 4000 BLS20D-KS-AL-K06
Колпачок сменный для AL-22 красный 10 4000 BLS20D-KS-AL-K04
Колпачок сменный для AL-22TE зеленый 10 4000 BLS30D-KS-ALTE-K06
Колпачок сменный для AL-22TE красный 10 4000 BLS30D-KS-ALTE-K04

Габаритные размеры

Наим. Электр. схема Габаритные размеры

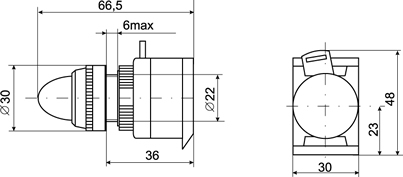

AL-22
ENR-22

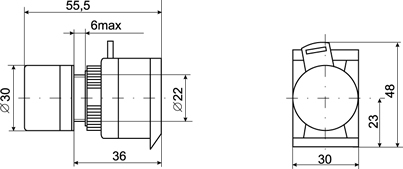

AL-22TE
AD-22DS
AD-16DS

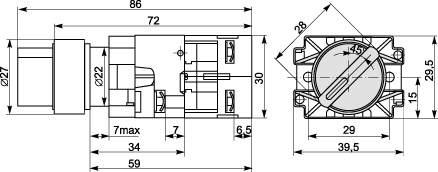

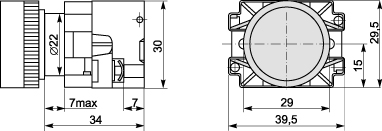

LAY5-BU63,
LAY5-BU64,
LAY5-BU65

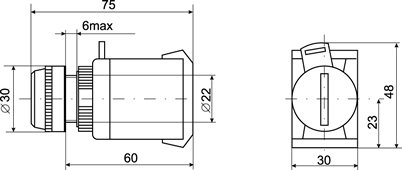

ABLF-22

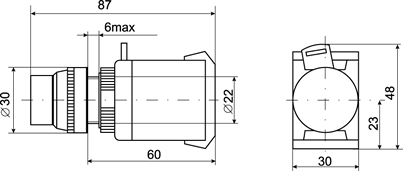

ABLFP-22
ABLFS-22
AELA-22
AEA-22
AE-22

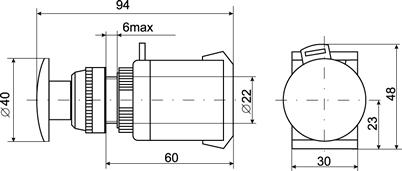

ANE-22

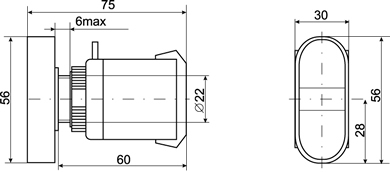

APBB-22N

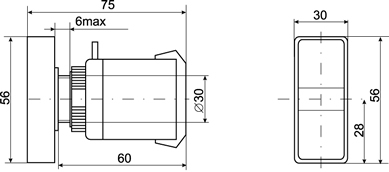

PPBB-30N
SB-7 «Пуск»
SB-7 «Стоп»

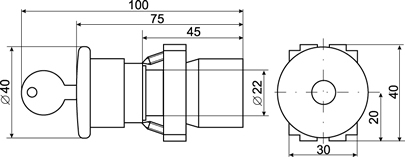

LAY5-BS142

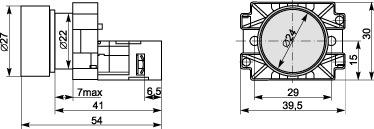

LAY5-BA21
LAY5-BA31
LAY5-BA41
LAY5-BA51
LAY5-BA61

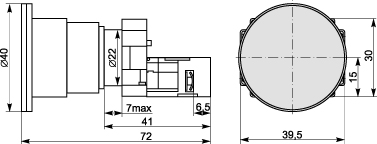

LAY5-BC21
LAY5-BC31
LAY5-BC41
LAY5-BC51
LAY5-BC61

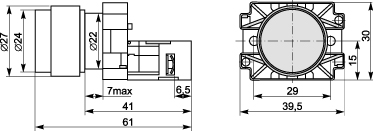

LAY5-BL21
LAY5-BL31
LAY5-BL41
LAY5-BL51
LAY5-BL61

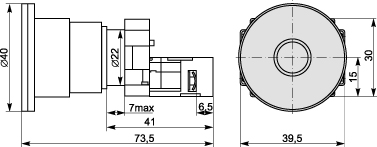

LAY5-BS542

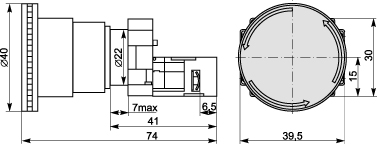

LAY5-BT42

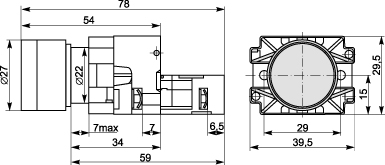

LAY5-BW3361
LAY5-BW3461
LAY5-BW3561

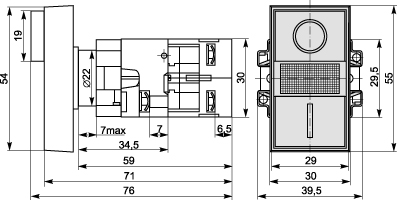

LAY5-BW8465

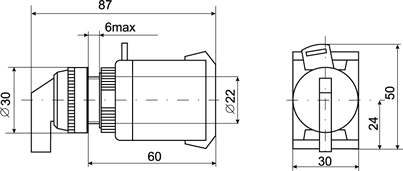

ALCLR-22

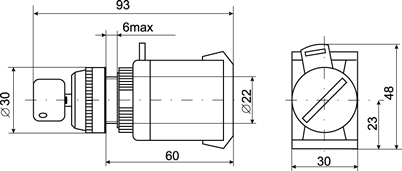

AKS-22
AC-22
ANC-22-2
ANC-22-3

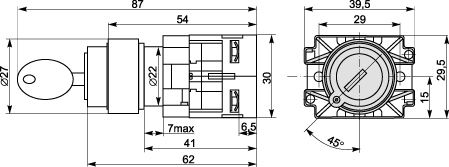

LAY5-BG45

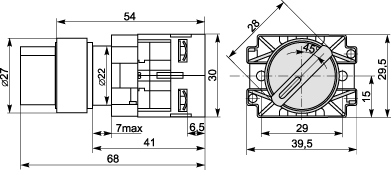

LAY5-BD25

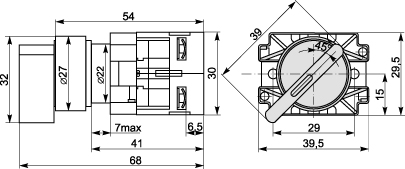

LAY5-BJ25

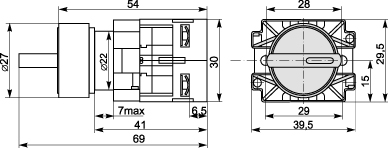

LAY5-BD33

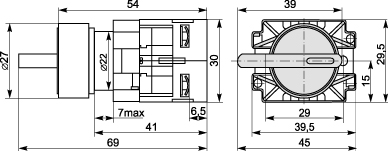

LAY5-BJ33
LAY5-BK2365
LAY5-BK2465
LAY5-BK2565
